Donanım Kurulumu

Cihazı çalıştırmadan önce aşağıdaki adımları izleyin:

• Cihazın besleme bağlantısı Güç Bağlantısı kısmında gösterilmiştir. Polarizasyon, besleme bağlantısında önemlidir.
• Cihazın seri port haberleşmesi RS485 Bağlantısı kısmında gösterilmiştir. İletişim portlarında hatalı bağlantılar, cihazlara kalıcı hasar verebilir. Lütfen bağlantıları dikkatli bir şekilde kontrol edin ve bağlantıların doğru şekilde yapıldığından emin olun.
• Cihazda optik olarak izole edilmiş dijital girişleri kullanabilmek için, cihaz girişine 10-26VDC uygulamanız gerekmektedir. Örnek bağlantı şeması Dijital Giriş Bağlantısı kısmında gösterilmiştir.
• Cihazdaki röle çıkışları normalde açık (NO) terminallere sahiptir. Yüksek güç ihtiyacı olan durumlarda, bu çıkışların harici röleler veya kontaktörlerle kullanılması önerilir. Örnek bağlantı şeması Dijital Çıkış Bağlantısı kısmında gösterilmiştir.
• Cihazda analog girişleri kullanabilmek için, 0-10 VDC ya da 4-20 mA uygulamanız gerekmektedir. Örnek bağlantı şeması Analog Giriş (0-10 V) Bağlantısı ve Analog Giriş (4-20 mA) Bağlantısı kısımlarında gösterilmiştir.

Bu adımdan sonra, bütün kablo bağlantıların verilen şemalardaki gibi olduğundan emin olun ve ardından cihaza güç verin.

Bağlantı doğruysa, güç LED'i yanacaktır.

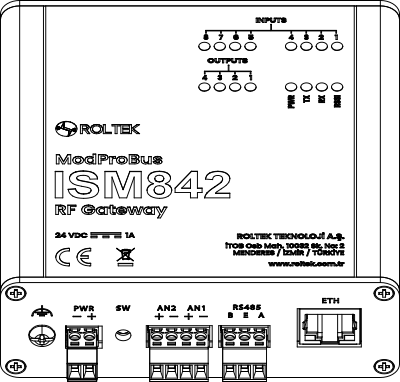

Ön Görünüm

Arka Görünüm
