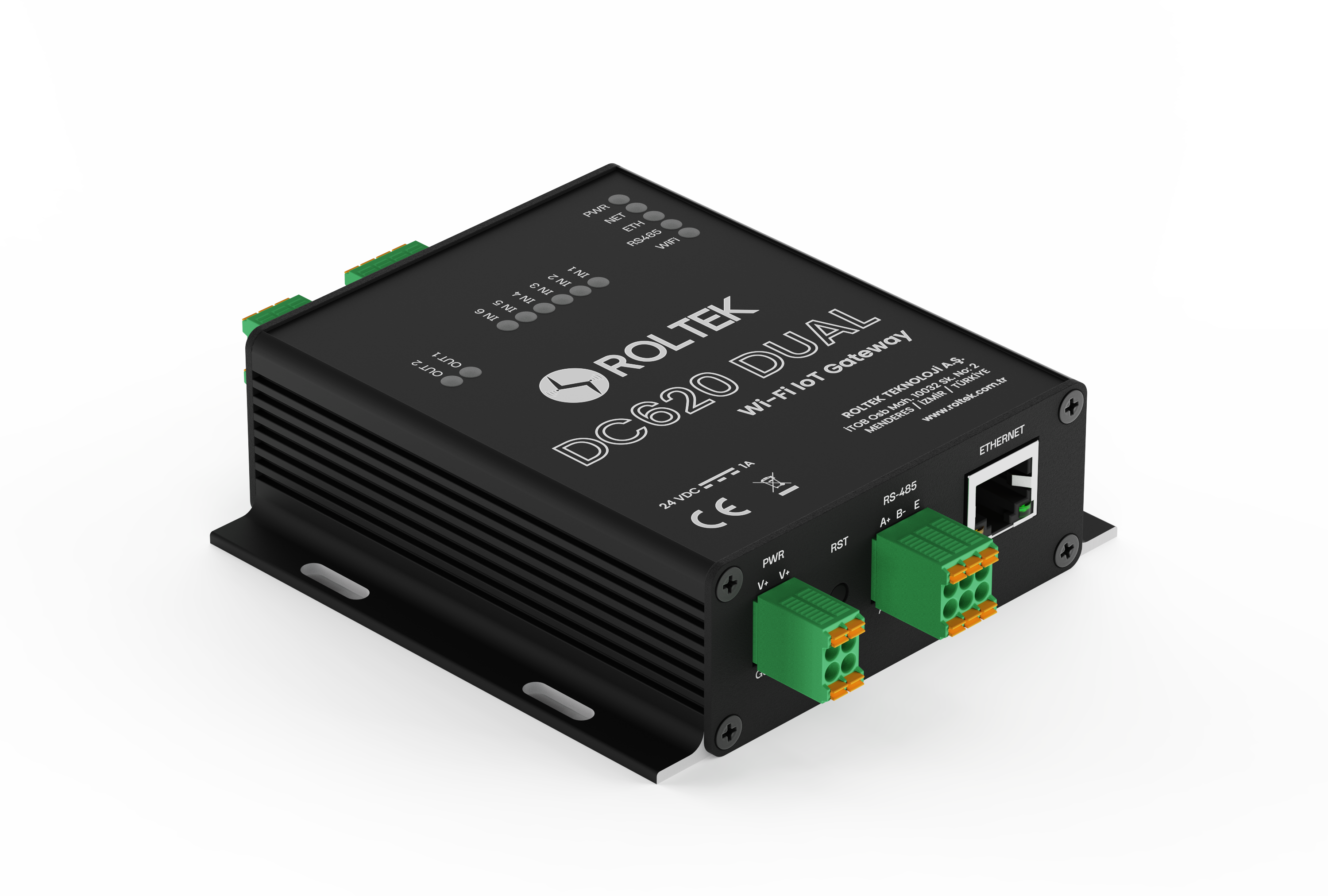

DC620 DUAL BACnet IoT Gateway

DC620 DUAL BACnet IoT Gateway, temel I/O kontrolü yapabilen ve BACnet/IP ile BACnet MS/TP arasında yönlendirme yapabilen bir BACnet cihazıdır. Yönlendirme yeteneklerini geliştirmek için cihaz, BACnet Broadcast Management Device (BBMD) veya Foreign Device (FD) modunda kullanılabilir ve BBMD modundayken Foreign Device Registrations (FDR) kabul eder. DC620 DUAL BACnet IoT Gateway ayrıca, BACnet ile Modbus ağları arasındaki iletişimi kolaylaştırmak için Modbus RTU master modunu ve Modbus TCP Client modunu destekler. Bu Modbus cihazları, DC620 DUAL BACnet IoT Gateway içindeki sanal cihazlara atanarak diğer BACnet cihazlarıyla iletişim kurabilir. Bu ağ geçidi işlevi yalnızca tek yönlü olarak, BACnet'ten Modbus'a doğru desteklenir. DC620 DUAL BACnet IoT Gateway, COV servisini kullanarak nesnelerin değer ve durumunda meydana gelen değişiklikler hakkında abone cihazları bilgilendirebilir.

Özellikler​

  • Temel BACnet I/O Kontrolcüsü.
  • 2 x RS485, 1 x Ethernet, Wi-Fi
  • BACnet MS/TP'den BACnet IP'ye yönlendirici ve tam tersi.
  • BACnet MS/TP ile BACnet IP arasında çift yönlü yönlendirme.
  • BACnet'ten Modbus RTU ve TCP'ye ağ geçidi.
  • Arka plandaki cihazların BACnet cihazı gibi davranmasını sağlayan sanal BACnet cihazları ve nesneleri.
  • En fazla 20 Sanal BACnet cihazı desteği.
  • En fazla 200 Sanal BACnet nesnesi desteği. Binary Input, Binary Output, Binary Value, Analog Input, Analog Output, Analog Value, Integer Value, Positive Integer Value, Large Analog Value.
  • Modbus cihazları için periyodik okuma veya istek üzerine okuma.
  • COV Abonelik/Bildirim.

Temel BACnet I/O Kontrolcüsü​

BACnet, 6 dijital giriş ve 2 dijital çıkışı destekler. Bu I/O'lar cihazın herhangi bir portundan kontrol edilebilir. DC620 DUAL BACnet IoT Gateway aşağıdaki servisleri destekler:

  • Read Property
  • Write Property
  • Read Property Multiple
  • Write Property Multiple
  • Reinitialise Device
  • Who-Is / I-Am
  • Who-Has / I-Have
  • Subscribe COV
  • Confirmed/Unconfirmed COV Notifications

DC620 DUAL BACnet IoT Gateway, cihaz içinde aşağıdaki BACnet nesnelerini barındırır:

  • 1 x Device Object (DC620 DUAL BACnet IoT Gateway)
  • 4 x Network Port Object (2 x RS485, 1 x Ethernet, 1 x Wi-Fi)
  • 6 x Binary Input Object (6 x Dijital Giriş)
  • 2 x Binary Output Object (2 x Dijital Çıkış)
  • 1 x Integer Value Object (Wi-Fi RSSI)

BACnet Yönlendirici (Router)​

DC620 DUAL BACnet IoT Gateway'in kullanılabilir 4 iletişim portu vardır: 2 x RS485, 1 x Ethernet, Wi-Fi ve bu portların tümü BACnet protokolünü destekler. DC620 DUAL BACnet IoT Gateway, bu portlar arasında veri yönlendirmesi ve dönüşümü yapabilir. Bu portlar kullanıcının ihtiyaçlarına göre daha ayrıntılı yapılandırılabilir. Ethernet dışındaki tüm portlar devre dışı bırakılabilir.

BBMD​

DC620 DUAL BACnet IoT Gateway, farklı IPv4 alt ağları arasında iletişim kurmak için BACnet Broadcast Management Device (BBMD) olarak işlev görebilir. Hem Ethernet hem de Wi-Fi'nin ayrı Broadcast Distribution Table (BDT) ve Foreign Device Table (FDT) tabloları vardır. Her tablo, port başına en fazla 10 kayıt barındırabilir.

BACnet Geçidi (Gateway)​

Cihazın portlarından herhangi biri Modbus portu olarak yapılandırılabilir. Her Modbus okumasına bir Modbus tagi verilebilir ve bu Modbus tagi, mevcut yirmi sanal BACnet cihazından birine ve aşağıdaki sanal BACnet nesnelerinden birine atanabilir:

  • Binary Input
  • Binary Output
  • Binary Value
  • Analog Input
  • Analog Output
  • Analog Value
  • Integer Value
  • Positive Integer Value
  • Large Analog Value

Sanal cihazlar aşağıdaki servisleri destekler:

  • Read Property
  • Write Property
  • Read Property Multiple
  • Write Property Multiple
  • Who-Is / I-Am
  • Subscribe COV
  • Confirmed/Unconfirmed COV Notifications

En fazla 200 Modbus tagi olabilir. Bu Modbus tagleri, bir BACnet read property servisi alındığında okunabilir veya yeni bir Modbus node'u oluşturularak periyodik okumalar yapılabilir. En fazla 20 Modbus node'u olabilir.

COV Abonelik/Bildirim​

DC620 DUAL BACnet IoT Gateway ve sanal cihazları, değer ve durum değişikliklerini abone cihaza bildirmek için COV abonelerini kabul edebilir. Desteklenen maksimum abone sayısı 100'dür. Mevcut bir nesne başına yalnızca 3 abonelik yapılabilir.
