Web Arayüzü

Cihaza Nasıl Bağlanılır​

Cihazın Web UI'sine giriş yapmak için Ethernet veya Wi-Fi kullanılabilir.

Ethernet ile giriş yapmak için:

Varsayılan cihaz IP adresi 192.168.0.2'dir. Cihazın varsayılan Ethernet yapılandırması aşağıdaki gibidir:

IP ModeStatic IP Adresi
Default IP192.168.0.2
Subnet Mask255.255.255.0
Default Gateway192.168.0.1

Wi-Fi ile giriş yapmak için:

Cihazın SSID'si dualbacrtrXXXXXX, şifresi ise passwordXXXXXX'dir. XXXXXX her cihaz için benzersiz bir HEX numarasıdır. Varsayılan cihaz IP adresi 192.168.1.1'dir. Cihazın varsayılan Wi-Fi yapılandırması aşağıdaki gibidir:

Wi-Fi ModeAccess Point
IP ModeStatic IP Address
Default IP192.168.1.1
Subnet Mask255.255.255.0
Default Gateway192.168.1.1

Bağlantı yöntemi seçildikten sonra, IP adresinin tercih edilen Web Tarayıcısının arama çubuğuna girilmesi gerekir. Web UI'nin varsayılan giriş bilgileri aşağıdaki gibidir:

Kullanıcı Adıadmin
Şifreadmin

Önemli Not: Cihazın AP'sine yalnızca bir istemci bağlanabilir ve Web UI'ye yalnızca bir istemci giriş yapabilir.

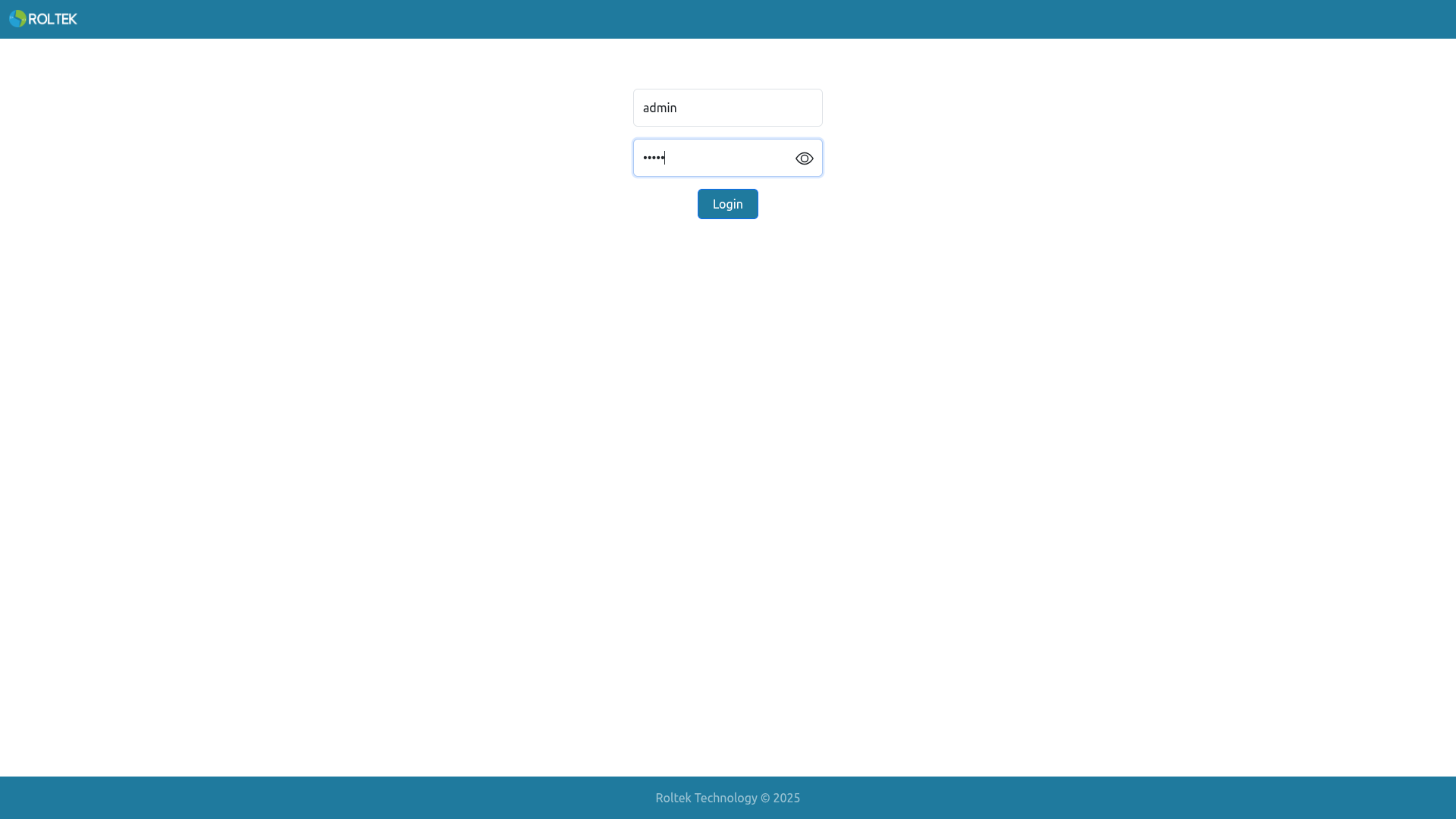

Login-bacrtrdual620

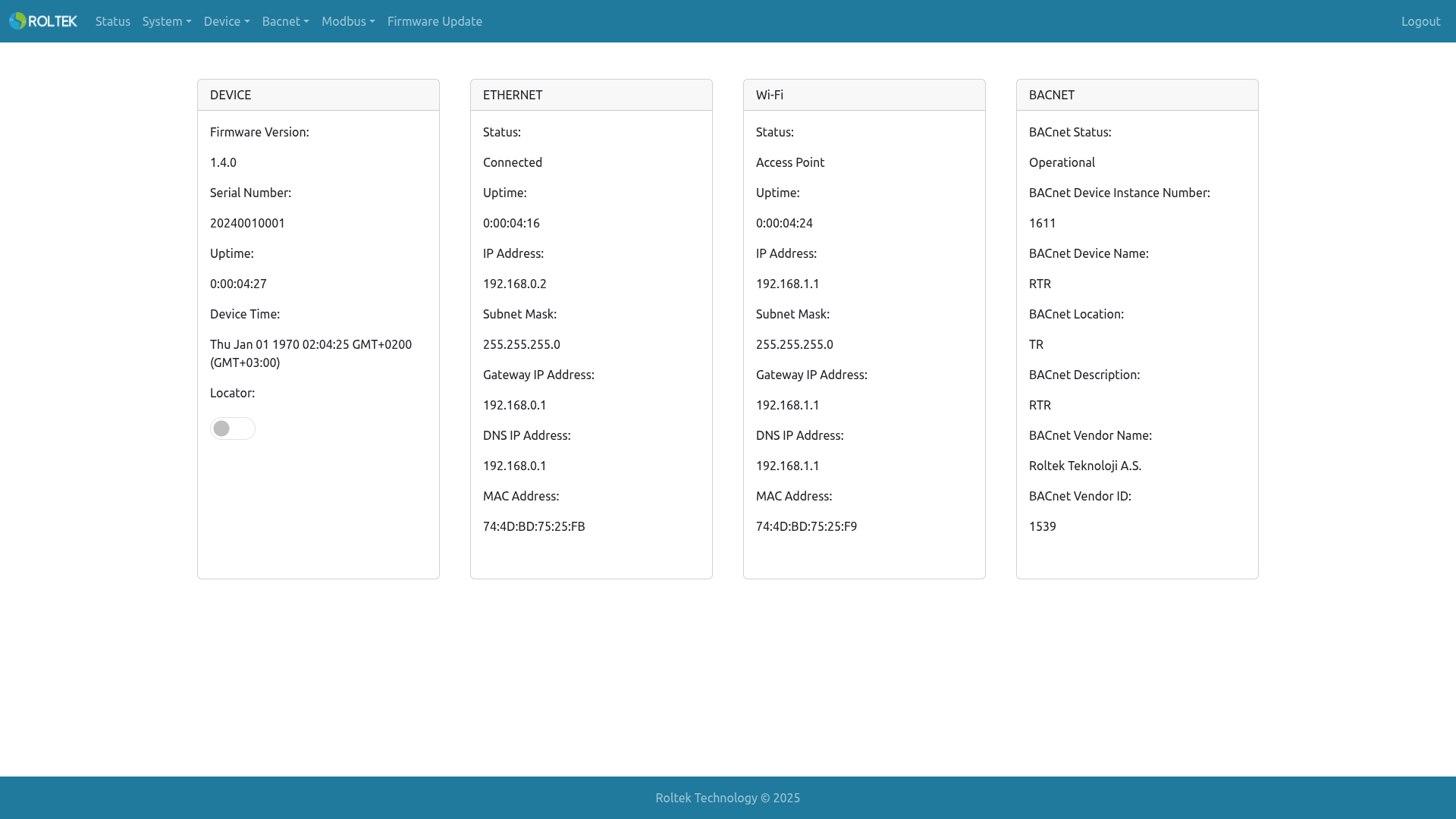

Eğer giriş başarılı ise Status sayfasının açılması gerekir.

Status ekranında Device, Ethernet, Wi-Fi ve BACnet bilgileri görüntülenebilir. DEVICE bölümünde, cihazın konumunu belirlemek için Locator kullanılabilir. Locator etkinleştirildiğinde, LED'ler yanıp söner ve kart üzerindeki buzzer sesli uyarı verir.

Web arayüzünde cihaz durumu görüntülenebilir ve yapılandırmalar menülerden yapılabilir:

  • Status
  • System
    • System
    • Restore & Backup
    • Reboot Scheduler
    • Date & Time
    • System Monitor
  • Device
    • RS-485 Settings
    • Ethernet Settings
    • Wi-Fi Settings
    • I/O
  • Bacnet
    • BACnet Device Explorer
    • BACnet Network Explorer
    • BACnet Device Settings
    • BACnet MSTP Settings
    • BACnet IP Settings
    • BBMD
    • BACnet Virtual Devices
    • COV
    • BACnet Statistics
  • Modbus
    • Modbus Settings
    • Modbus Nodes
    • Modbus Tags
  • Firmware Update
