Web-Oberfläche

So verbinden Sie sich mit dem Gerät​

Um auf die Web-UI des Geräts zuzugreifen, kann Ethernet oder Wi-Fi verwendet werden.

So melden Sie sich über Ethernet an:

Die Standard-IP-Adresse des Geräts ist 192.168.0.2. Die Standard-Ethernet-Konfiguration des Geräts ist wie folgt:

IP-ModusStatische IP-Adresse
Standard-IP192.168.0.2
Subnetzmaske255.255.255.0
Standardgateway192.168.0.1

So melden Sie sich über Wi-Fi an:

Die SSID des Geräts ist dualbacrtrXXXXXX, das Passwort lautet passwordXXXXXX. XXXXXX ist eine eindeutige HEX-Nummer für jedes Gerät. Die Standard-IP-Adresse des Geräts ist 192.168.1.1. Die Standard-Wi-Fi-Konfiguration des Geräts ist wie folgt:

Wi-Fi-ModusZugangspunkt
IP-ModusStatische IP-Adresse
Standard-IP192.168.1.1
Subnetzmaske255.255.255.0
Standardgateway192.168.1.1

Nachdem die Verbindungsmethode ausgewählt wurde, muss die IP-Adresse in die Adresszeile des bevorzugten Webbrowsers eingegeben werden. Die Standard-Anmeldedaten für die Web-UI sind wie folgt:

Benutzernameadmin
Passwortadmin

Wichtiger Hinweis: Es kann sich nur ein Client mit dem AP des Geräts verbinden, und nur ein Client kann sich bei der Web-UI anmelden.

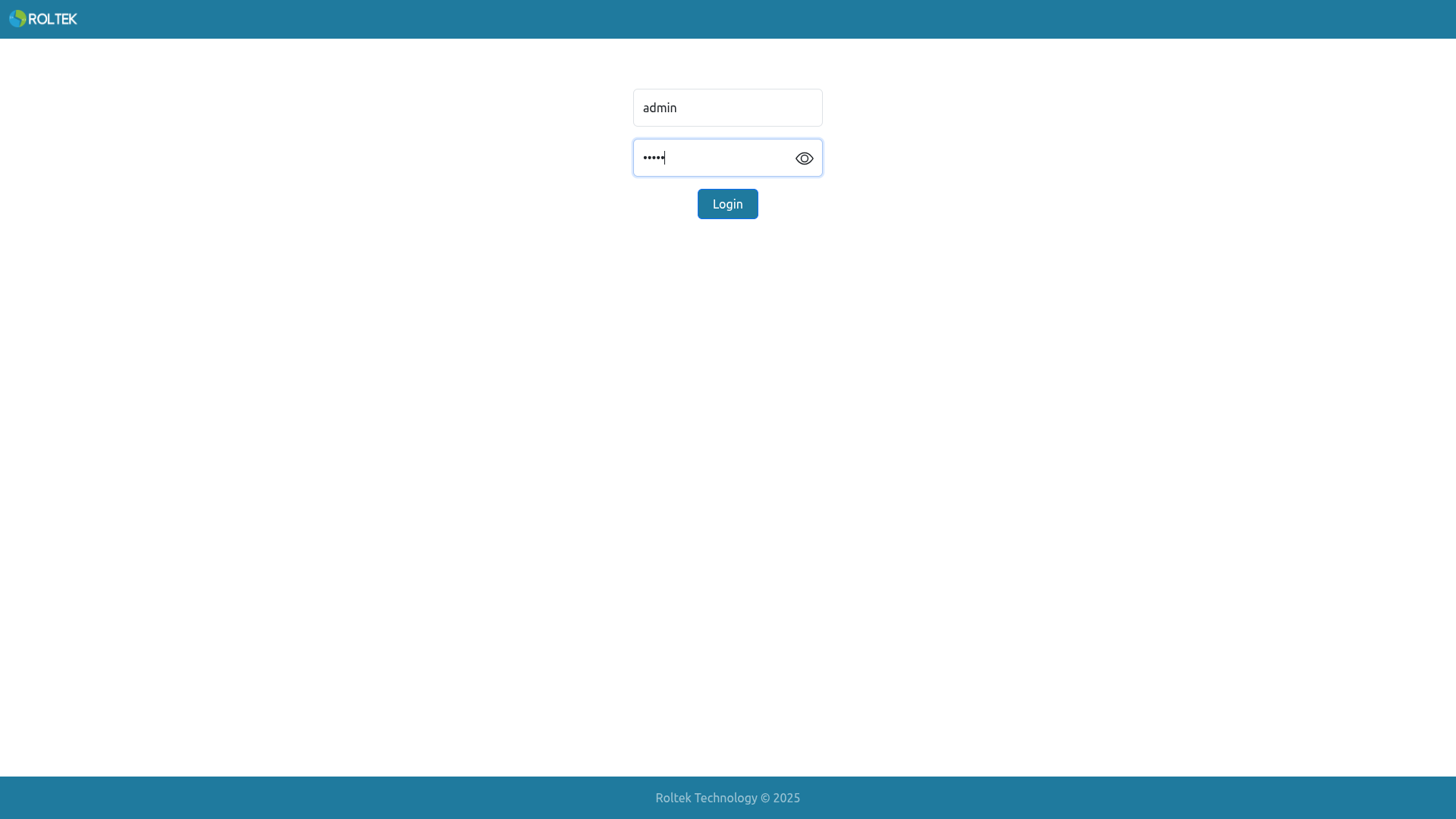

Login-bacrtrdual620

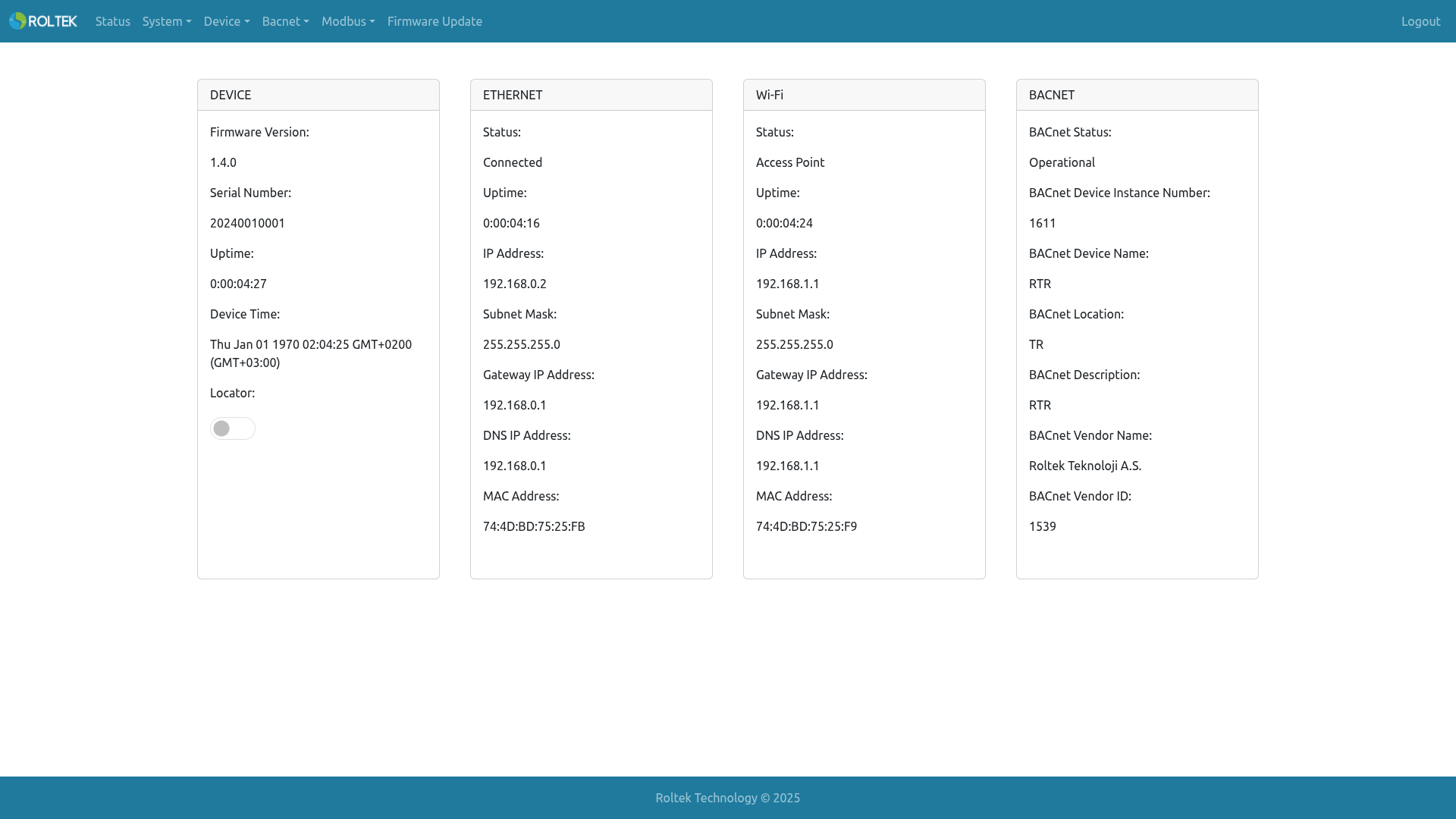

Wenn die Anmeldung erfolgreich ist, sollte die Status-Seite geöffnet werden.

Auf dem Status-Bildschirm können Informationen zu Gerät, Ethernet, Wi-Fi und BACnet angezeigt werden. Im Abschnitt DEVICE kann der Locator verwendet werden, um den Standort des Geräts zu bestimmen. Wenn der Locator aktiviert ist, blinken die LEDs und der Summer auf der Platine gibt einen akustischen Alarm aus.

Der Gerätestatus kann in der Web-Oberfläche angezeigt werden, und die Konfigurationen können über die Menüs vorgenommen werden:

  • Status
  • System
    • System
    • Wiederherstellung & Backup
    • Neustart-Planer
    • Datum & Uhrzeit
    • Systemüberwachung
  • Gerät
    • RS-485-Einstellungen
    • Ethernet-Einstellungen
    • Wi-Fi-Einstellungen
    • I/O
  • Bacnet
    • BACnet-Geräte-Explorer
    • BACnet-Netzwerk-Explorer
    • BACnet-Geräteeinstellungen
    • BACnet-MSTP-Einstellungen
    • BACnet-IP-Einstellungen
    • BBMD
    • BACnet-virtuelle Geräte
    • COV
    • BACnet-Statistiken
  • Modbus
    • Modbus-Einstellungen
    • Modbus-Knoten
    • Modbus-Tags
  • Firmware-Update
