Web Arayüzü

Cihaza Nasıl Bağlanılır

Cihaz arayüzüne bağlanmak için ethernet ya da Wi-Fi tercih edilebilir.

Ethernet kullanarak cihaza bağlanmak için kullanıcı bilgisayarının IP adresini, cihaz ile aynı IP bloğunda ve cihazın IP adresinden farklı bir adres olarak yeniden ayarlamalıdır. Cihazın varsayılan ayarları tablodaki gibidir:

IP Mode	Static IP Adresi
Default IP	192.168.0.2
Subnet Mask	255.255.255.0
Default Gateway	192.168.0.1

Wi-Fi kullanarak cihaza bağlanmak için, mobil cihaz ya da bilgisayar üzerinden ‘MODPROBUS-XXXXXXXXXX’ (X kısımları cihazın seri numarası olacak şekilde) SSID’i aratılabilir. Şifre cihazın seri numarasıdır. Modem, istemci cihaza IP adresini otomatik olarak atayacaktır. Cihazın varsayılan ayarları tablodaki gibidir:

Wi-Fi Mode	AP
IP Mode	Static IP Address
Default IP	192.168.4.1
Subnet Mask	255.255.255.0
Default Gateway	192.168.4.1

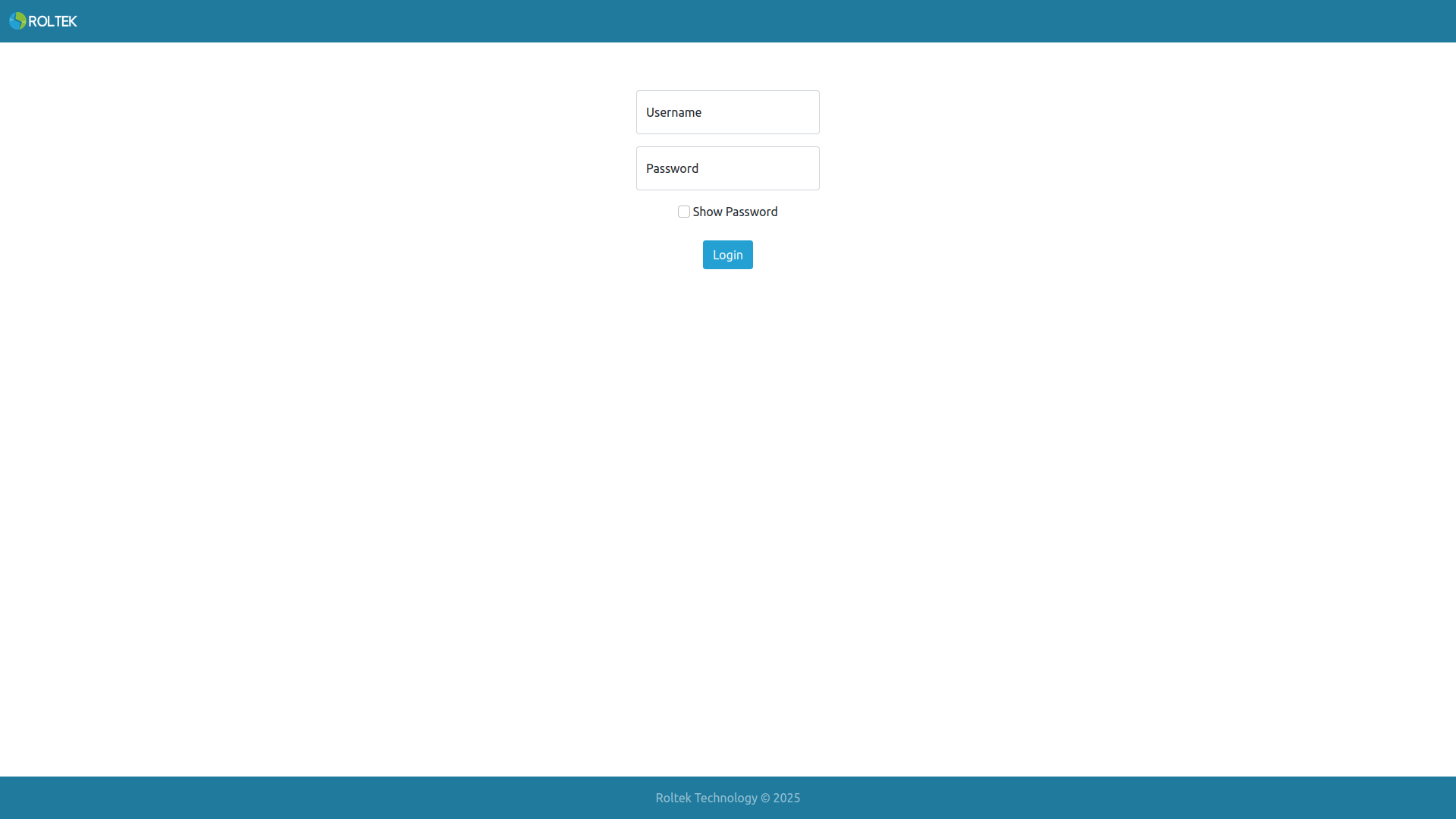

Eğer donanım kurulumu ve bağlantı kısmı başarıyla tamamlanırsa, modemin IP adresini (ethernet bağlantısı için 192.168.0.2, Wi-Fi bağlantısı için 192.168.4.1) ya da http://modprobus-XXXXXXXXXX.local (X kısımları cihazın seri web tarayıcının arama çubuğundanumarası olacak şekilde) adresini web tarayıcısında aratmak, tarayıcıyı modemin giriş sayfasına yönlendirecektir.

Önemli: Sadece bir client cihazın AP’sine bağlanabilir ve sadece bir client kullanıcı arayüzüne giriş yapabilir.

Kullanıcı Adı	admin
Şifre	admin

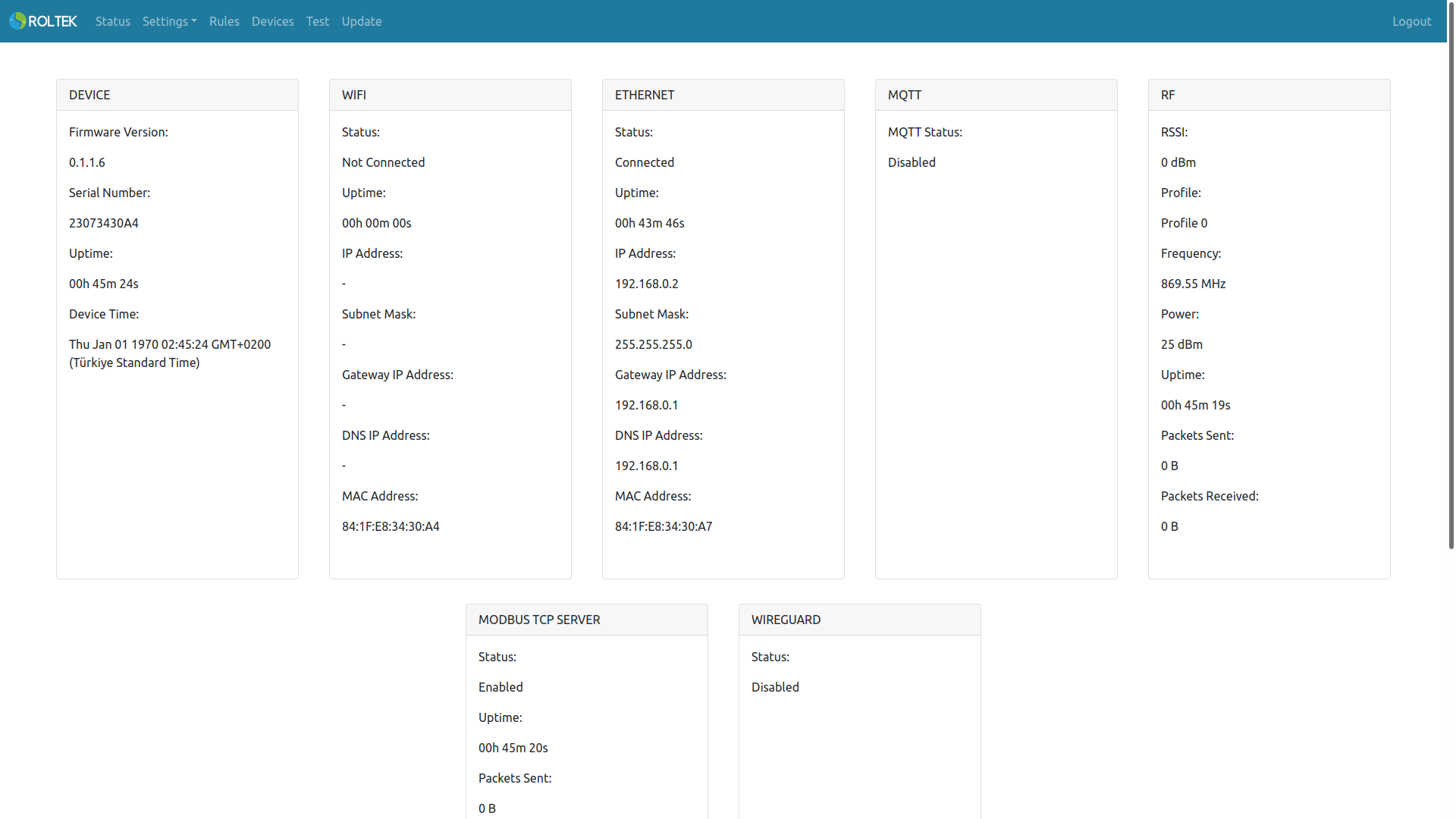

Eğer giriş başarılı ise Status sayfasının açılması gerekir.

Bu ekranda cihazın durumu gözlemlenebilir. Aşağıdaki ayarlar Settings sekmesinde yer alan ilgili başlıklarda yapılandırılabilir:

• Device
• RF
• WiFi
• Ethernet
• Modbus
• MQTT
• IO
• Date & Time
• Firewall
• Ping
• Wireguard

Rules sekmesinde diğer modbus cihazları, MQTT publisher ve MQTT RPC yapılandırılabilir.

Devices sekmesinde diğer ModProBus cihazları RF ağına eklenmesiyle ilgili ayarları yapılandırılabilir.

Test sekmesinde diğer ModProBus cihazların RF bağlantıları test edilebilir.

Update sekmesinde cihazın yazılım güncellemesi yapılabilir.
