Harici RF Modem Ekleme

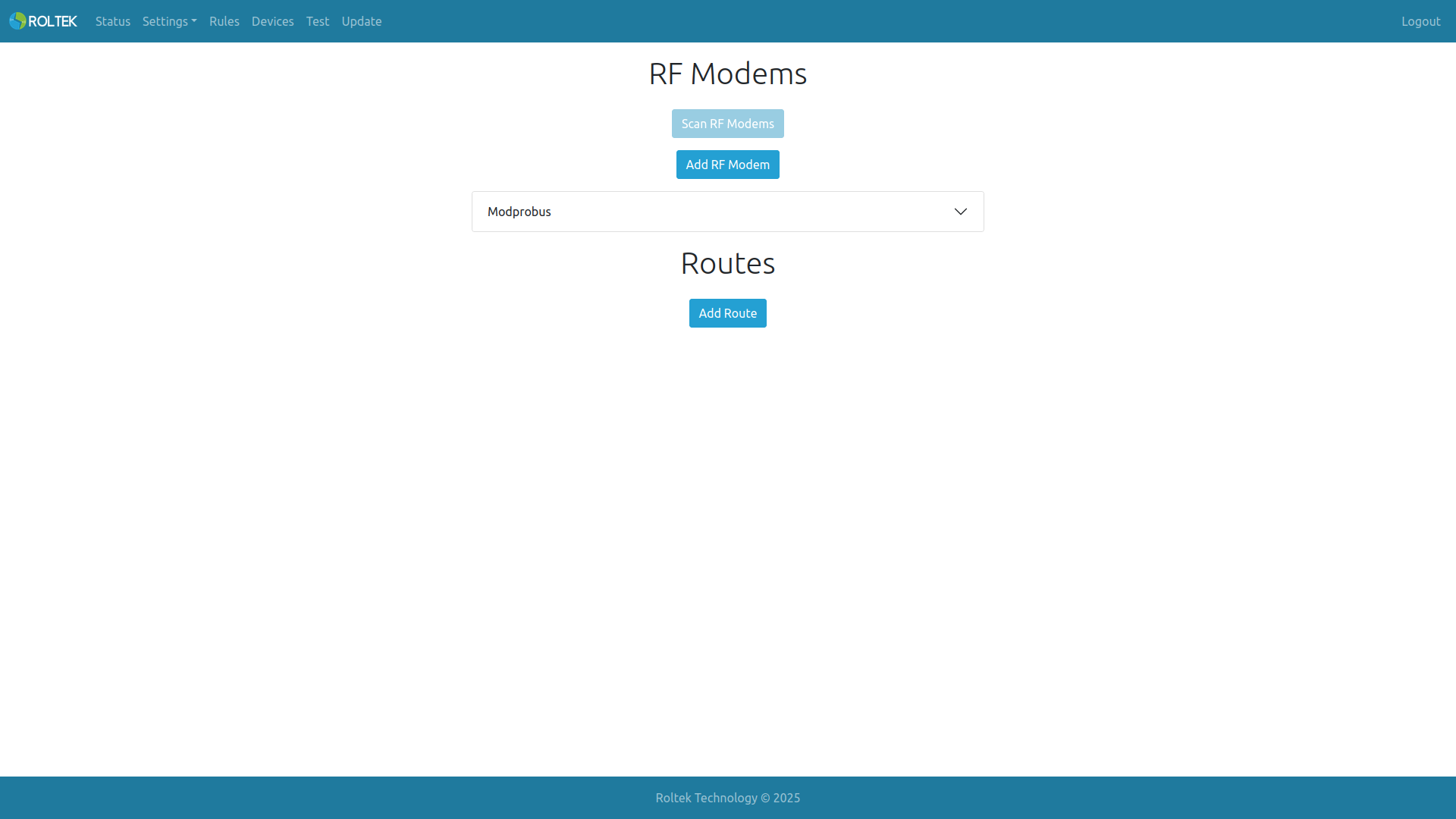

Devices sayfasında kullanıcı ModProBus cihazlarını ağa ekleyebilir ya da ağdan silebilir. Kullanıcı ek olarak cihaza giden route'u da belirleyebilir.
RF Modems
Kullanıcı 10 adede kadar RF Modem ekleyebilir.

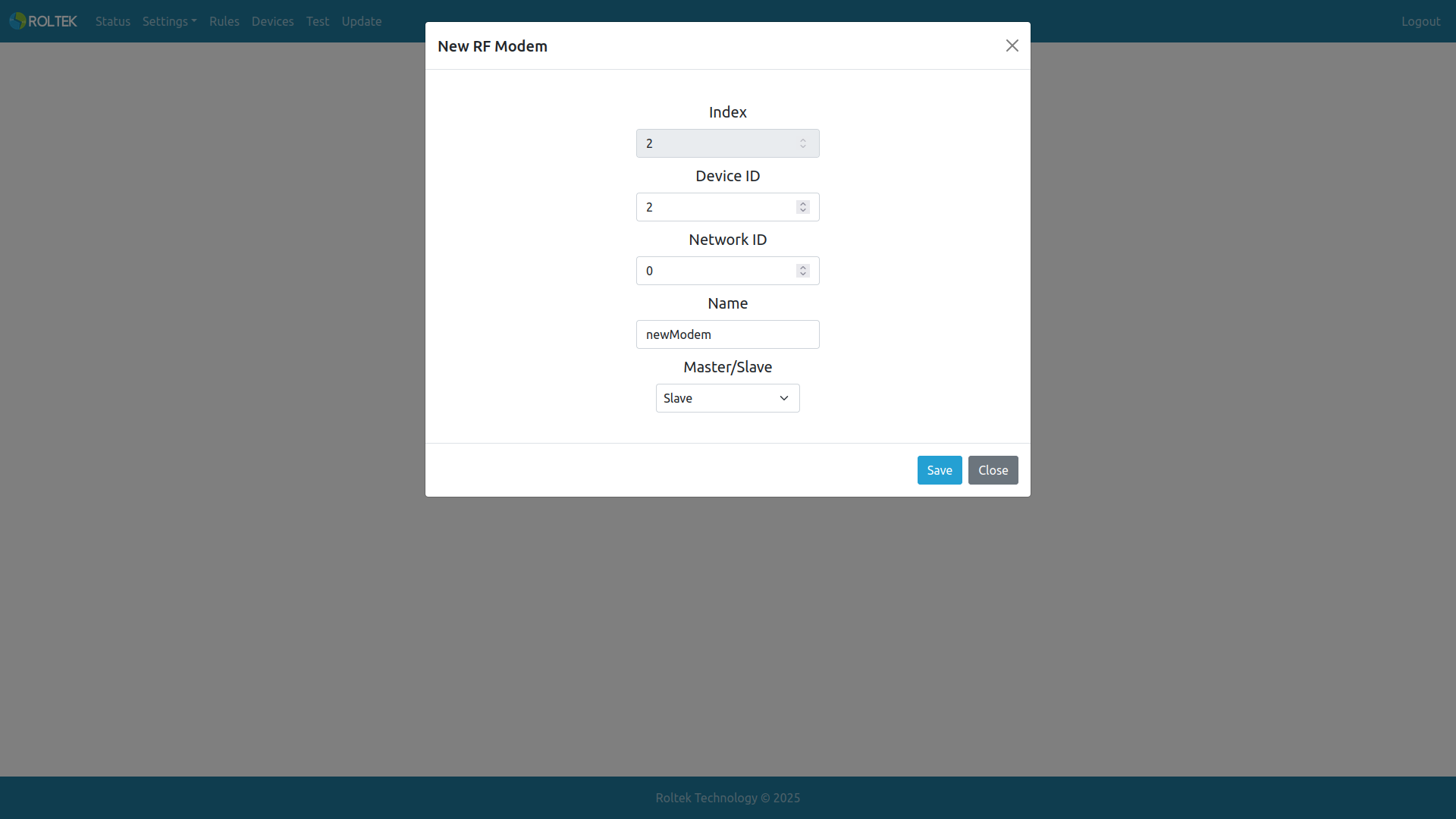

Kullanıcı ModProBus cihazlarını Add RF Modem butonuna tıklayarak ağa ekleyebilir.
| Parametre | Açıklama | Değerler |
|---|---|---|
| Index | RF Modem'in index değeri. Cihaz tarafından otomatik olarak atanır, değiştirilemez. | |
| Device ID | Cihazın ID'si. | 0-254. |
| Network ID | Cihazın Network ID'si. | 0-254. |
| Name | RF Modemin adı. (Maksimum uzunluğu 16) | |
| Master/Slave | Cihazın ağdaki rolu. | Master Slave |
Bir ağda sadece bir adet master olabilir.
Modbus Devices
Her RF modem için 10 adede kadar Modbus cihazı eklenebilir.

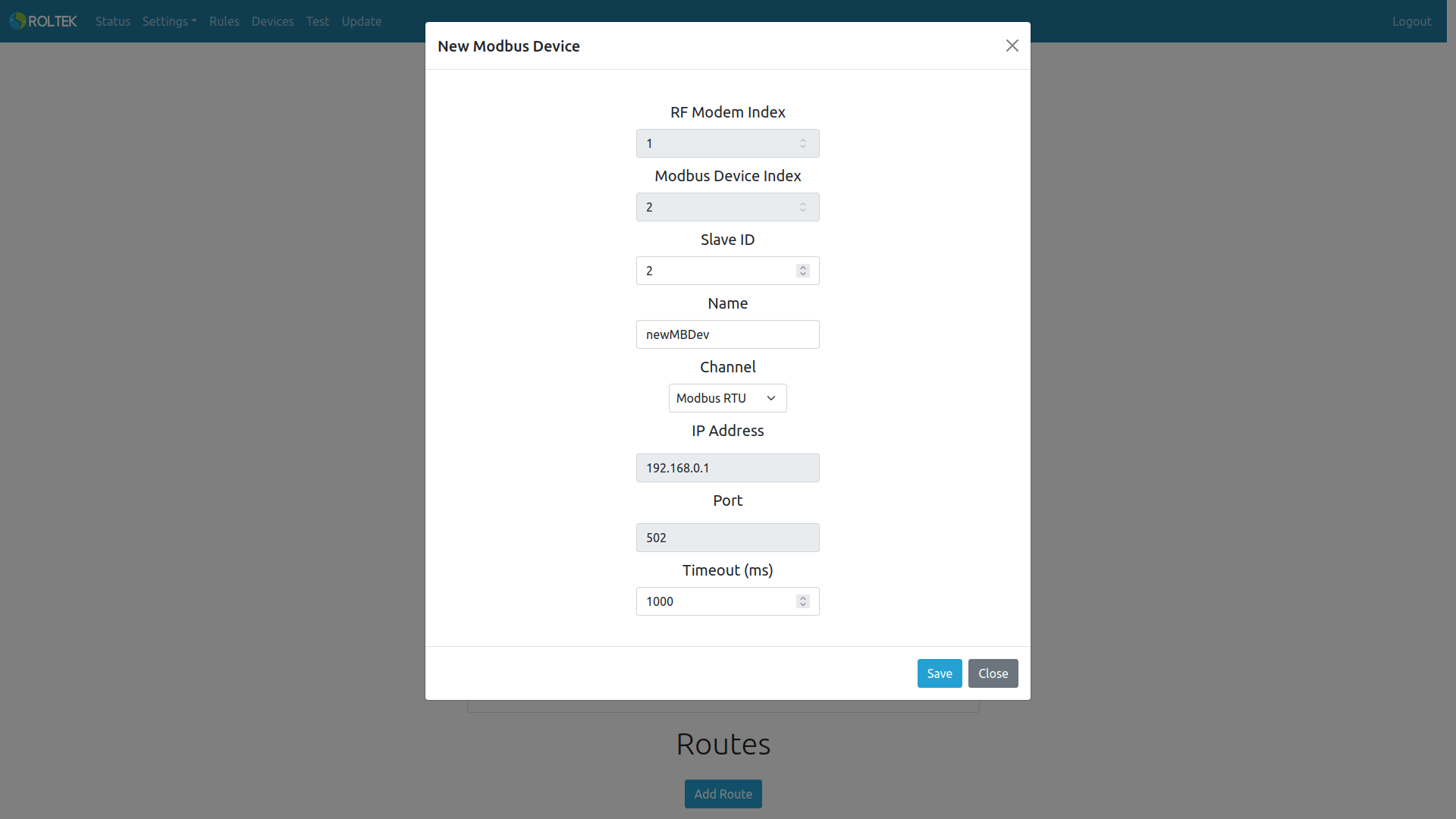

Kullanıcı Add Modbus Device butonunu kullanarak RF modemlere Modbus Cihazları ekleyebilir.
| Parametre | Açıklama | Değerler |
|---|---|---|
| RF Modem Index | RF Modem'in index değeri. Cihaz tarafından otomatik olarak atanır, değiştirilemez. | |
| Modbus Device Index | Modbus Cihaz'ın index değeri. Cihaz tarafından otomatik olarak atanır, değiştirilemez. | |
| Slave ID | Modbus cihazın Slave ID'si. | 0-255 |
| Name | Modbus cihazın adı (Maksimum uzunluğu 16) | |
| Channel | Bağlantı çeşidi. | Modbus RTU Modbus TCP/IP |
| IP Address | Eğer Modbus TCP/IP seçeneği seçilmişse kullanıcı cihazın IP adresi girilmek zorundadır. | |
| Port | Eğer Modbus TCP/IP seçeneği seçilmişse kullanıcı cihazın port numarası girilmek zorundadır. | |
| Timeout (seconds) | Modbus RTU ya da Modbus TCP cihazdan veri okurken ki zaman aşımı süresi. |
Routes
Her ağ için kullanıcı en fazla 5 route ekleyebilir.

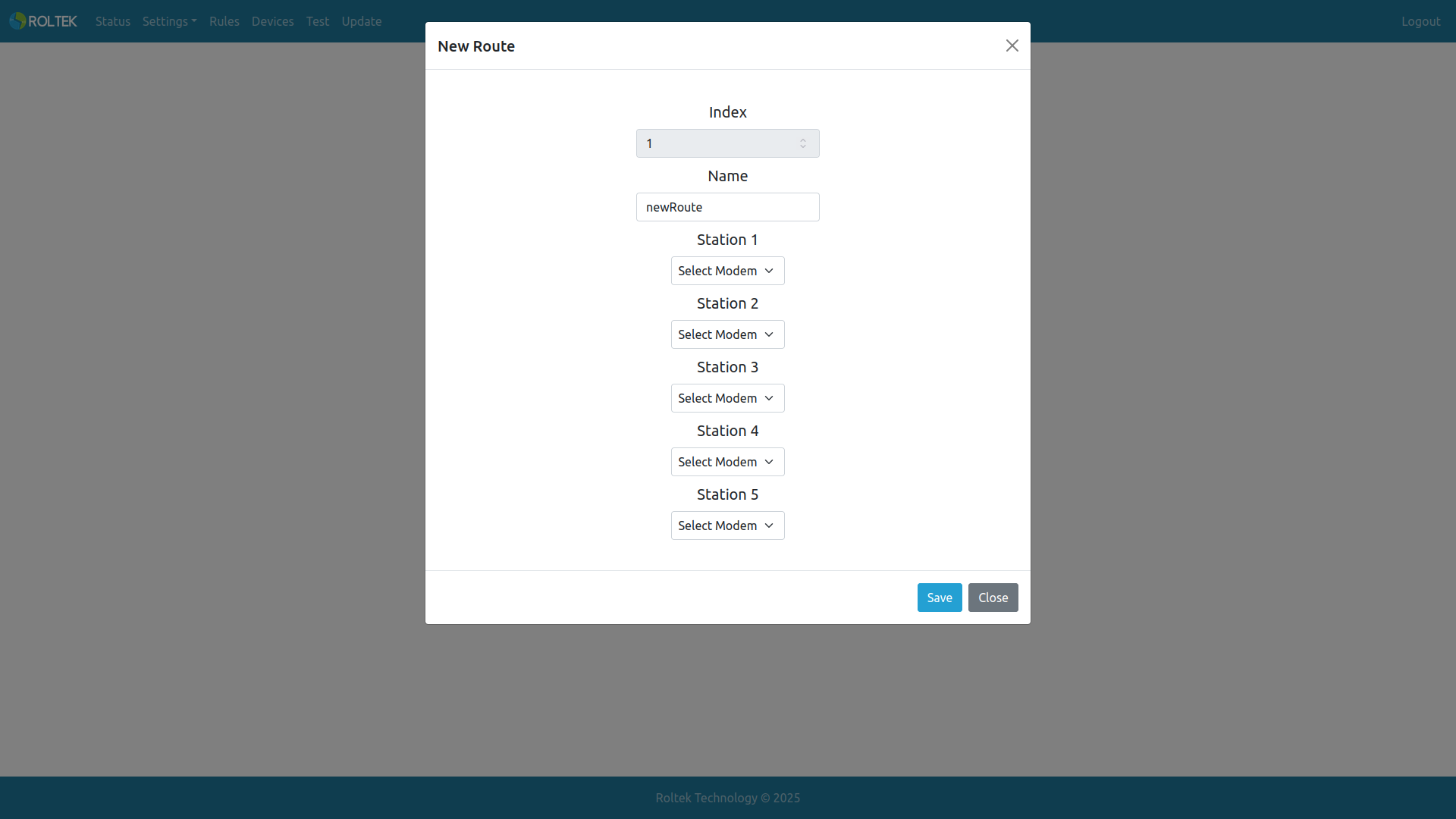

Kullanıcı Add Route butonunu kullanarak ağa Route ekleyebilirler.
- Index: Route'un index değeri. Cihaz tarafından otomatik olarak atanır, değiştirilemez.
- Name: Route'un adı. (Maksimum uzunluk 16).
- Station 1-5: Route'a eklemek için RF modem.
