Hardwareinstallation

Befolgen Sie die folgenden Schritte, bevor Sie das Gerät einschalten:

  • Die Stromversorgungsverbindung ist im Abschnitt Stromanschluss dargestellt. Die Polarisation ist bei der Stromversorgungsverbindung wichtig.
  • Die serielle Portkommunikation ist im Abschnitt RS485-Verbindung dargestellt. Falsche Verbindungen an den Kommunikationsports können dauerhafte Schäden an den Geräten verursachen. Bitte überprüfen Sie die Verbindungen sorgfältig und stellen Sie sicher, dass sie korrekt hergestellt wurden.
  • Um die optisch isolierten digitalen Eingänge des Geräts nutzen zu können, müssen Sie 10-26VDC an den Geräteeingang anlegen. Ein Beispielanschlussdiagramm ist im Abschnitt Digitale Eingangsverbindung dargestellt.
  • Die Relaisausgänge des Geräts haben normalerweise offene (NO) Anschlüsse. In Fällen mit hohem Leistungsbedarf wird empfohlen, diese Ausgänge mit externen Relais oder Kontaktoren zu verwenden. Ein Beispielanschlussdiagramm ist im Abschnitt Digitale Ausgangsverbindung dargestellt.
  • Um die analogen Eingänge des Geräts nutzen zu können, müssen Sie 0-10 VDC oder 4-20 mA anlegen. Ein Beispielanschlussdiagramm ist im Abschnitt Analoge Eingangsverbindung (0-10 V) und Analoge Eingangsverbindung (4-20 mA) dargestellt.

Stellen Sie nach diesem Schritt sicher, dass alle Kabelverbindungen wie in den angegebenen Diagrammen sind, und schalten Sie dann das Gerät ein.

Wenn die Verbindung korrekt ist, leuchtet die Power-LED.

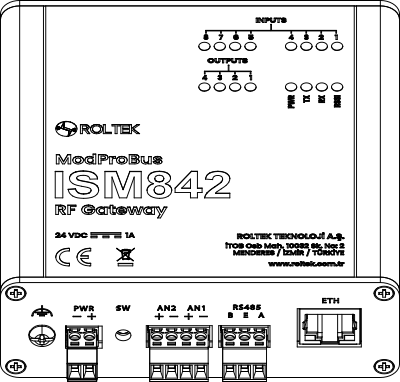

Vorderansicht

Front-ISM842

Rückansicht

Back-ISM842
