RF Ayarları

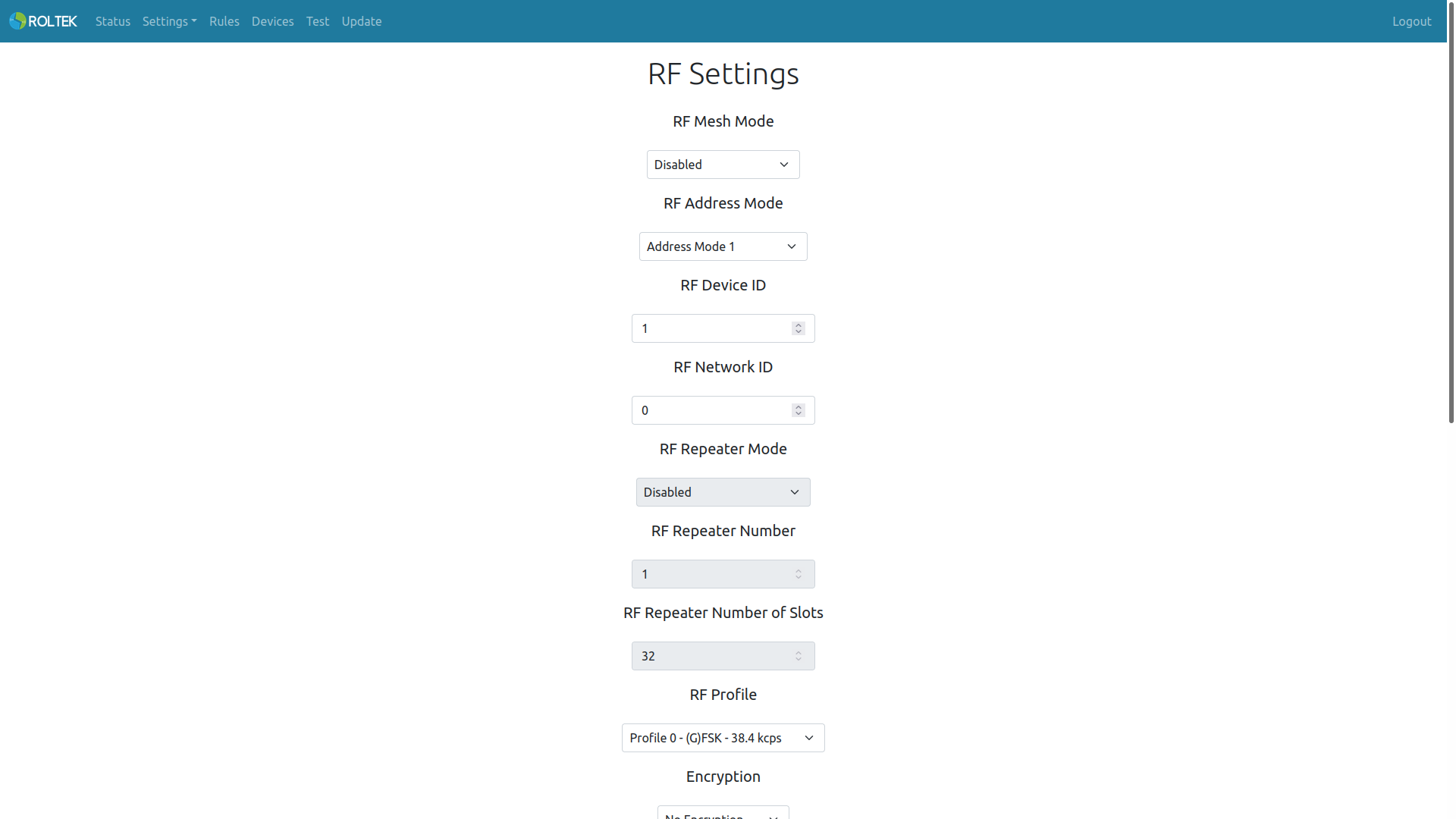

Settings, RF sekmelerini takip edin. Bu sayfada kullanıcı cihazın RF ayarlarını konfigüre edebilir.
| Parametre | Açıklama | Değerler |
|---|---|---|
| RF Mesh Mode | RF Mesh modu etkinleştir ya da devre dışı bırak. | Enabled Disabled |
| RF Address Mode | RF Address modu | Address Mode 0: Bu modda cihaz, ağdaki diğer ModProBus cihazlarına tüm paketleri broadcast eder.
Address Mode 1: Bu modda cihaz, ağdaki tüm ModProBus cihazlarına broadcast yapabilir veya yalnızca ağda belirtilen bir ModProBus cihaza gönderim yapabilir. Address Mode 2: Bu modda cihaz, diğer tüm ağlardaki ModProBus cihazlarına broadcast yapabilir veya yalnızca belirtilen ağdaki belirtilen bir ModProBus cihaza gönderim yapabilir. |
| RF Device ID | Cihazın RF cihaz ID'si. Her cihazın ID'si eşsiz olmalı. | 1-254 |
| RF Network ID | Cihazın RF ağ ID'si. Aynı ağdaki cihazlar için ID aynı olmalı. | 0-254 |
| RF Repeater Mode | Eğerki etkinleştirilmişse, bu cihaz kendi RF Device ID'si ile gelmeyen tüm mesajları ve broadcast edilen tüm mesajları tekrarlar. | Enabled Disabled |
| RF Repeater Number | Ağdaki toplam Repeater sayısı. Aynı ağdaki cihazlar için sayısı aynı olmalı. Artan sayı ile beraber maksimum ileti süresi ve paket çarpışması artacaktır. | 0-255 |
| RF Repeater Number of Slots | Aynı frekans kanalındaki toplam repeater slot miktarıdır. Aynı ağdaki cihazlar için sayısı aynı olmalı. Tek bir ağda birden fazla repeater cihaz kullanıldığında, tüm repeater cihazlar alınan paketi aynı anda gönderirse tekrar edilen veri paketleri frekans kanalında çakışabilir. Bunu önlemek için frekans kanalı, RF Repeater Number of Slots'e bölünür ve her repeater belirli bir dilimi rastgele seçer. Bu değer, RF Repeater Number değerinden büyük olmalıdır; aksi halde veri paketleri çakışır. RF Repeater Number of Slots değeri arttıkça maksimum iletim süresi artacaktır. | 1-255 |
| RF Profile | Cihazın çalışma profili. | Profile 0 Profile 2 Profile 4 Profile 7 |
| Encryption | Veri şifrelemesi. | No Encryption AES 256 |
| Frequency | Cihazın çalıştığı frekans. | 869.45 MHz 869.50 MHz 869.55 MHz 869.60 MHz |
| Power | Cihazın çıkış gücü. | 12 dBm 18 dBm 21 dBm 23 dBm 24 dBm 25 dBm 26 dBm |
| RF TX Timeout | İletilen RF mesajının zaman aşımı süresi (milisaniye). | |
| RF RX Timeout | Alınan RF mesajının zaman aşımı süresi (milisaniye). | |
| RF Watchdog Timer Mode | RF Watchdog timer modu. RF iletişimi zaman aşımı süresine kadar gerçekleşmediğinde tetiklenir. | Enabled Disabled |
| RF Watchdog Timer Value | RF Watchdog timer değeri (saniye). | |
| Modules to Restart | Watchdog timer'ın tekrar başlatacağı modüller. | - RF - Reboot Device |
- Aynı ağdaki tüm ModProBus cihazları aynı mesh mode ile yapılandırılmalıdır.
- Aynı ağdaki tüm ModProBus cihazları aynı Address Mode ile yapılandırılmalıdır.
- Address Mode 1 ve Address Mode 2 yalnızca mesh mode etkinleştirildiğinde kullanılabilir.
- Kullanıcılar, repeater sayısı arttıkça paket çarpışma olasılığının ve maksimum ileti süresinin arttığını dikkate almalıdır.
- Kullanıcılar, repeater slot sayısı arttıkça maksimum ileti süresinin arttığını dikkate almalıdır.
- Profile 4 en düşük veri hızı ve en uzun menzile sahiptir. Profile 2 en yüksek veri hızı ve en kısa menzile sahiptir.
- Profile 4 yalnızca mesh mode devre dışıyken kullanılabilir.
- Aynı ağdaki tüm ModProBus cihazları aynı frequency ile yapılandırılmalıdır.
- Mesh mode kullanılırken RF RX timeout, maksimum ileti süresi değerinin iki katından fazla olmalıdır.
