Cihaz Ayarları

Bu sayfada kullanıcı Cihaz Modunu, Web Arayüz Şifresini değiştirebilir, cihazın konfigürasyon ve kurallar dosyalarını indirebilir ya da yükleyebilir.

  • Web UI Password: Cihazın Web UI giriş şifresi. Varsayılan değer admin’dir.
  • Web UI Session Timeout: Web UI’nin session timeout süresi. Birim saniyedir. Varsayılan değer 300’dür.

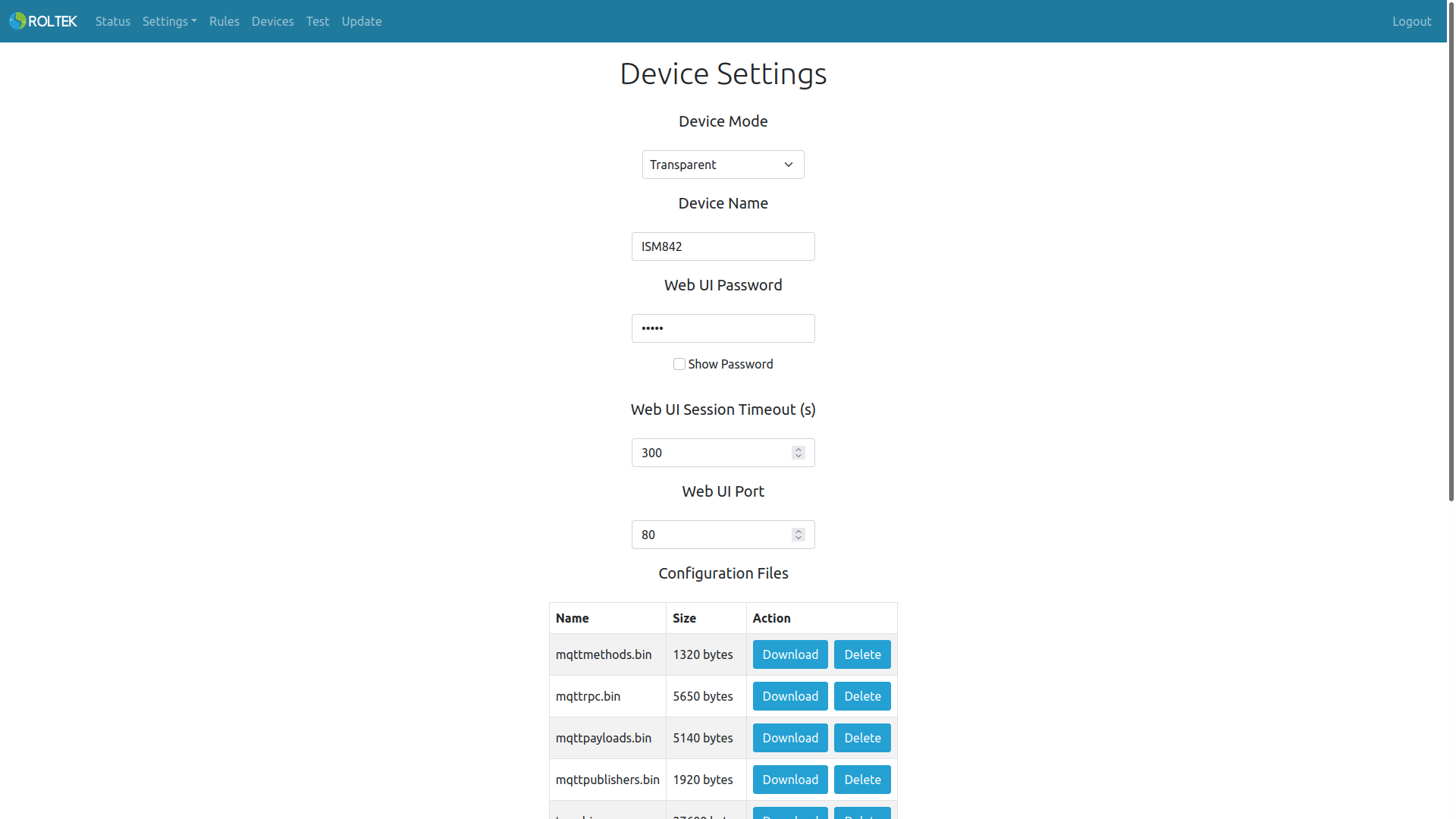

DeviceSettings-ISM842

Cihazın dört çalışma modu mevcuttur:

  • Transparent Mode
  • Master Mode
  • Master - Data Collector Mode
  • Slave Mode

Transparent Mode​

Bu modda cihaz RS485'ten veya TCP sunucusundan gelen veriyi diğer ModProBus cihazlara gönderir. Diğer ModProBus cihazlardan gelen veriyi hem RS485'e hem de TCP sunucusuna gönderir.

  • Eğer RF sayfasındaki RF Address Mode değeri Address Mode 0 ise, ağdaki tüm cihazlar tüm paketleri alır.

  • Eğer RF sayfasındaki RF Address Mode değeri Address Mode 1 ise, kullanıcılar paketin başına #RF Device ID# yazarak ağdaki belirli cihazlara paket gönderebilir. Alıcı cihaz bu paketi, gönderen cihazın RF Device ID değeri başta #RF Device ID# olacak şekilde alır. Eğer pakette alıcının RF Device ID’si belirtilmemişse paket ağdaki tüm cihazlara broadcast edilir.

  • Eğer RF sayfasındaki RF Address Mode değeri Address Mode 2 ise, kullanıcılar paketin başına #RF Net ID#RF Device ID# yazarak belirli bir ağdaki belirli cihazlara paket gönderebilir. Alıcı cihaz bu paketi, gönderen cihazın RF Net ID ve RF Device ID bilgileri başta #RF Net ID#RF Device ID# olacak şekilde alır. Eğer pakette alıcının RF Device ID’si veya RF Net ID’si belirtilmemişse paket ağdaki tüm cihazlara broadcast edilir.

Master Mode​

Bu modda, cihaz RS485'ten ya da ethernet portundan gelen Modbus verilerini Devices Settings'de kayıtlı ModProBus cihazlara gönderir. Slave cihaz(lar) Master cihazdan gelen veriyi kendisinde kayıtlı olan Modbus cihazlara göre RS485'ten veya ethernet portundan gönderir. Slave cihaz(lar) RS485'ten veya ethernet portundan gelen veriyi aldıktan sonra master cihaza bununla ilgili yanıt gönderir. Ethernet tarafında cihaz TCP server'ı gibi davranır (Modbus Settings'de etkinleştirilmiş ise) ve kullanıcılar bu server'a client gibi bağlanabilir.

Önemli: Aynı ağ üzerinde yalnızca bir cihaz Master olabilir.

Önemli: Tüm Modbus cihazlarının Slave ID değerleri benzersiz olmalıdır.

Master - Data Collector Mode​

Bu modda cihaz, ağ üzerindeki (kendi RS485 port, Ethernet port, WiFi port dahil) diğer slave Modbus cihazlarından (Devices sayfasında kaydedilmiş olanlar) veri toplayabilir. Cihaz şunları yapabilir:

  • Rules sayfasında tanımlı Nodes üzerinden veri toplayabilir.
  • Rules sayfasında tanımlandığı şekilde diğer cihazlara veri yazabilir.
  • Rules sayfasında tanımlandığı şekilde MQTT üzerinden veri publish edebilir.
  • Rules sayfasında tanımlandığı şekilde MQTT üzerinden diğer cihazlara veri yazabilir.

Önemli: Aynı ağ üzerinde yalnızca bir cihaz Master - Data Collector olabilir.

Slave Mode​

Bu modda cihaz, Master cihazdan gelen veriyi alır ve Devices Settings'deki kayıtlı konfigürasyona göre RS485'ten ve ethernet portundan sorgulayarak cevabı Master cihaza gönderir. Aynı network üzerinden birden fazla slave bulunabilir. Ethernet tarafında cihaz TCP server'ı gibi davranır (Modbus Settings'de etkinleştirilmiş ise) ve kullanıcılar bu server'a client gibi bağlanabilir. Cihaz şunları yapabilir:

  • Gelen paket kendi Slave ID’sine aitse kendi Modbus register’larını geri iletir.
  • RS485 port (Modbus RTU) veya Ethernet & WiFi (Modbus TCP/IP) üzerinden (Devices sayfasında kaydedilmiş ModProBus cihazlarına göre) paket gönderip alabilir ve bunları Master veya Master - Data Collector cihaza geri iletir.
