Giriş / Çıkış Ayarları

Bu sayfada kullanıcı giriş ve çıkış ayarlarını konfigüre edebilir.

Dijital Girişler

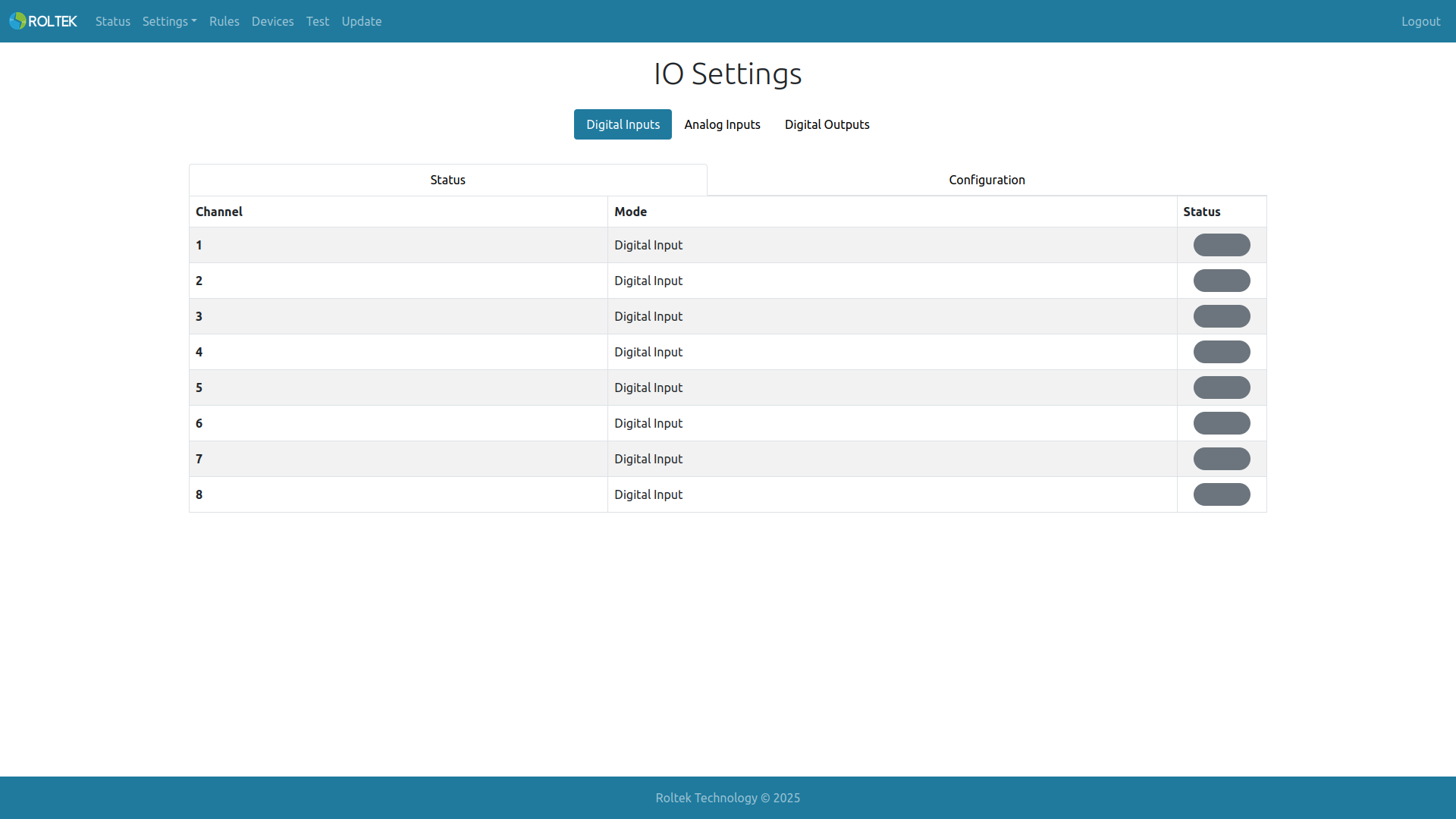

Digital Inputs sekmesinden, kullanıcı girişlerin durumunu

• Statussekmesinden gözlemleyebilir ya da girişleri
• Configuration sekmesinden konfigüre edebilir.

Giriş seviyesi yüksek ya da düşük ise Status sekmesindeki karşılık geldiği kısım konfigürasyona göre gri ya da yeşil olur.

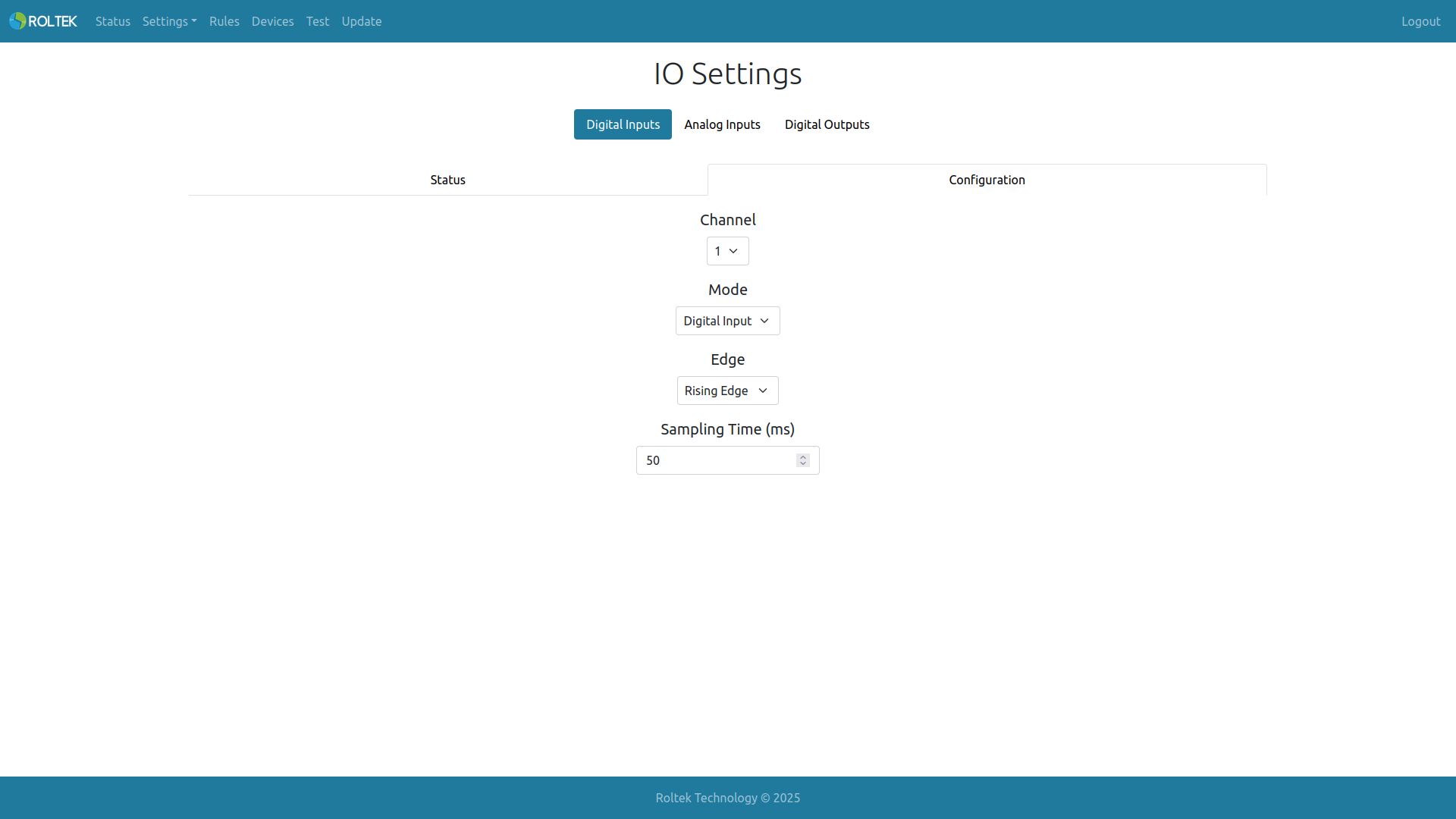

Configuration sekmesinden kullanıcı hangi girişi konfigüre edebileceğini Channel'dan seçebilir.

• Dijital girişin Mode parametresi Digital Input olarak seçilmişse
  • Dijital girişin Edge değerinin ayarlanmasıyla girişin nasıl çalışacağı belirlenebilir. Falling Edge seçilmişse, düşen kenarda giriş değeri high, yükselen kenarda giriş değeri low olur. Rising Edge seçilmişse, düşen kenarda giriş değeri low, yükselen kenarda giriş değeri high olur.
  • Dijital girişin çalıştığı Sampling Time değeri ayarlanabilir. Eğer ki bu Sampling Time süresince giriş sinyalinin değeri değişmezse, bu değer geçerli giriş değeri olarak kabul edilir.

Dijital Çıkışlar

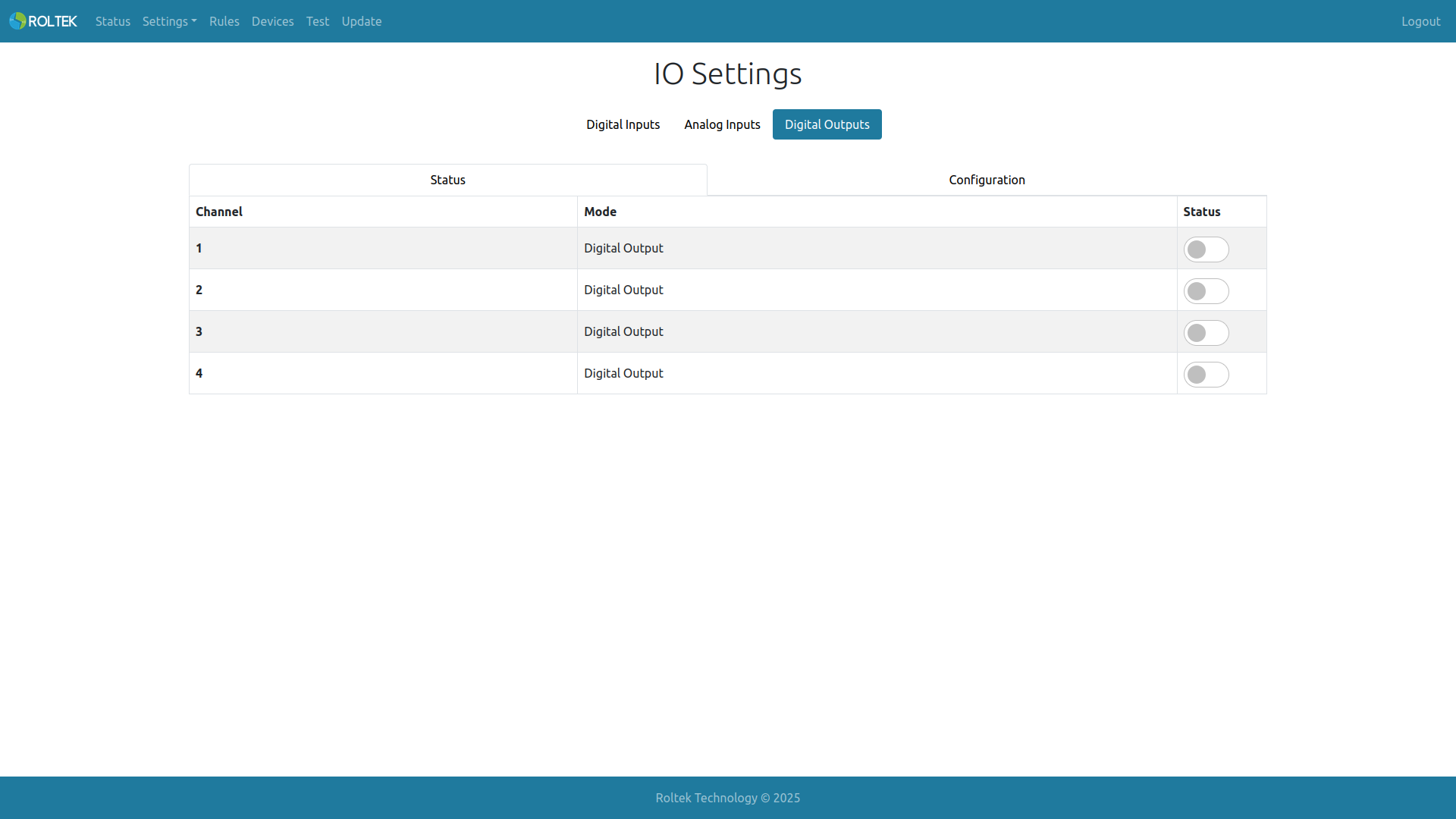

Digital Output sekmesinde kullanıcı, çıkışların durumunu Status sekmesinden değiştirebilir ya da gözlemleyebilir, çıkışları Configuration sekmesinden konfigüre edebilir.

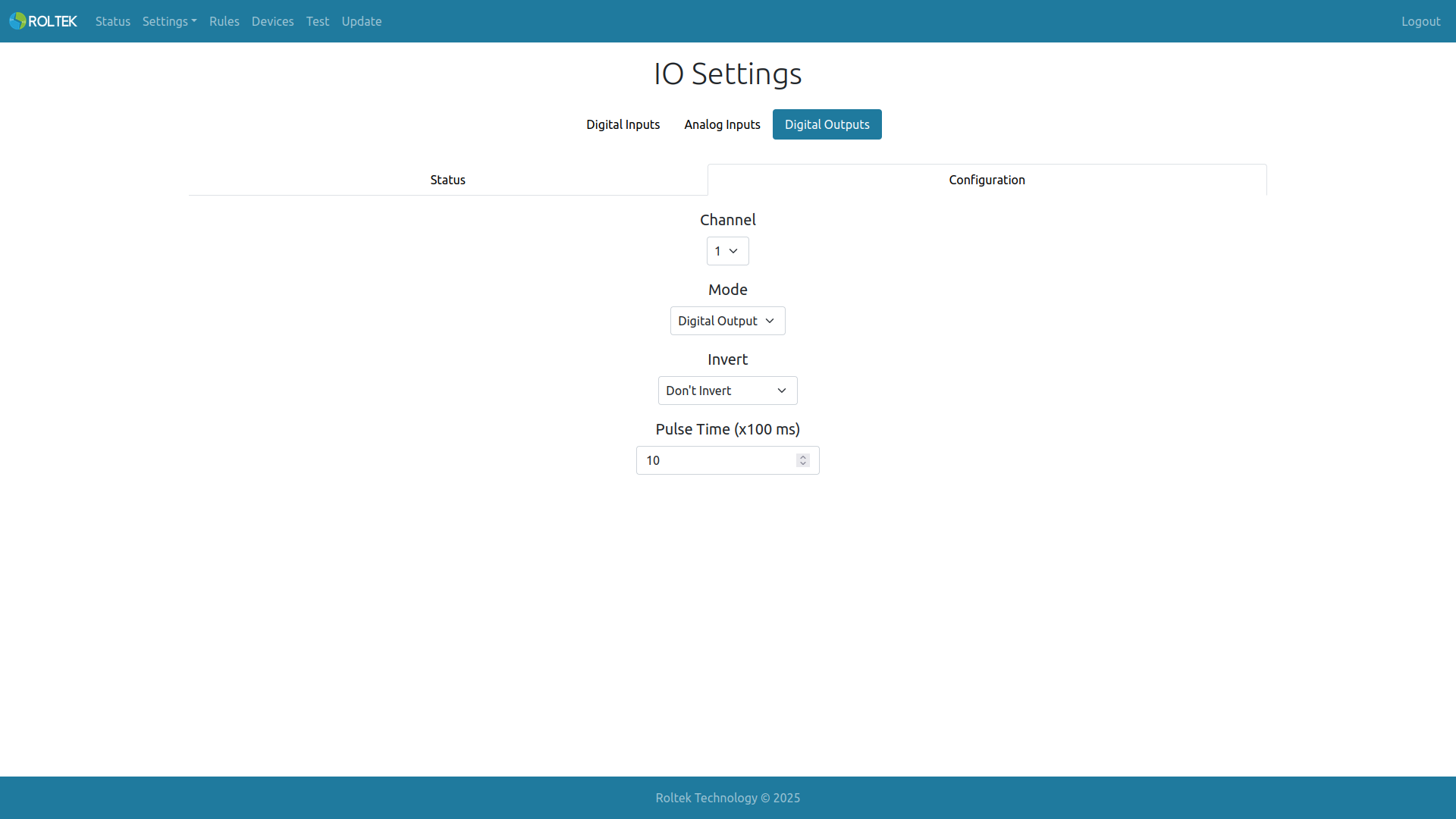

• Configuration sekmesinden kullanıcı hangi çıkışı konfigüre edebileceğini Channel'dan seçebilir.
• Invert, Don't Invert olarak seçilmişse, çıkış değeri karşılık gelen register (Out*Lock ya da Out*) değeri yüksekse yüksektir. Bu durum tersi içinde geçerlidir.
• Invert, Invert olarak seçilmişse, çıkış değeri karşılık gelen register (Out*Lock ya da Out*) değeri düşükse yüksektir. Bu durum tersi içinde geçerlidir.
• Pulse Time: Çıkış değerini eski değerine (Out*'un register değerine göre) döndürmek için gereken Timeout değeri.

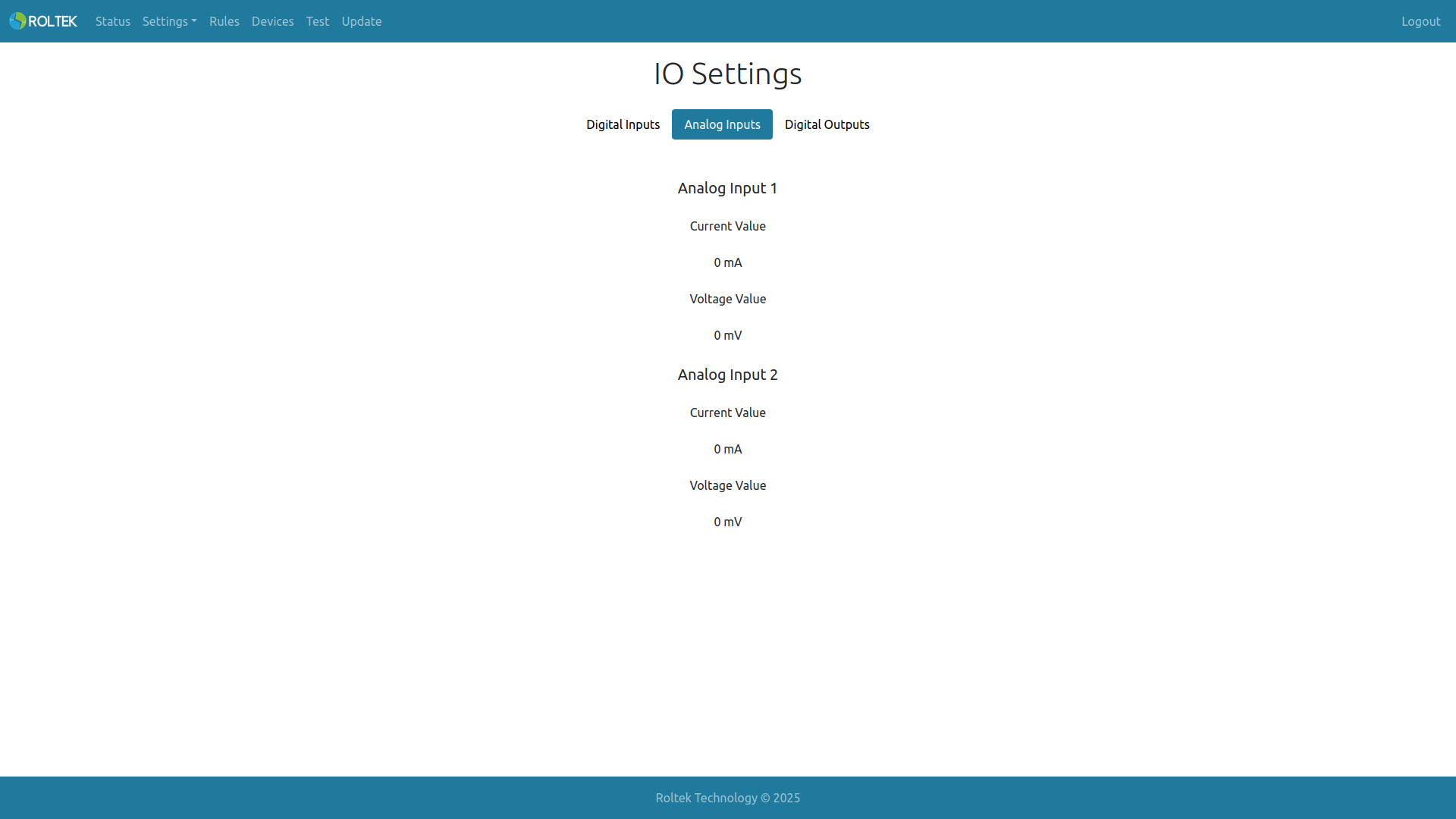

Analog Girişler
