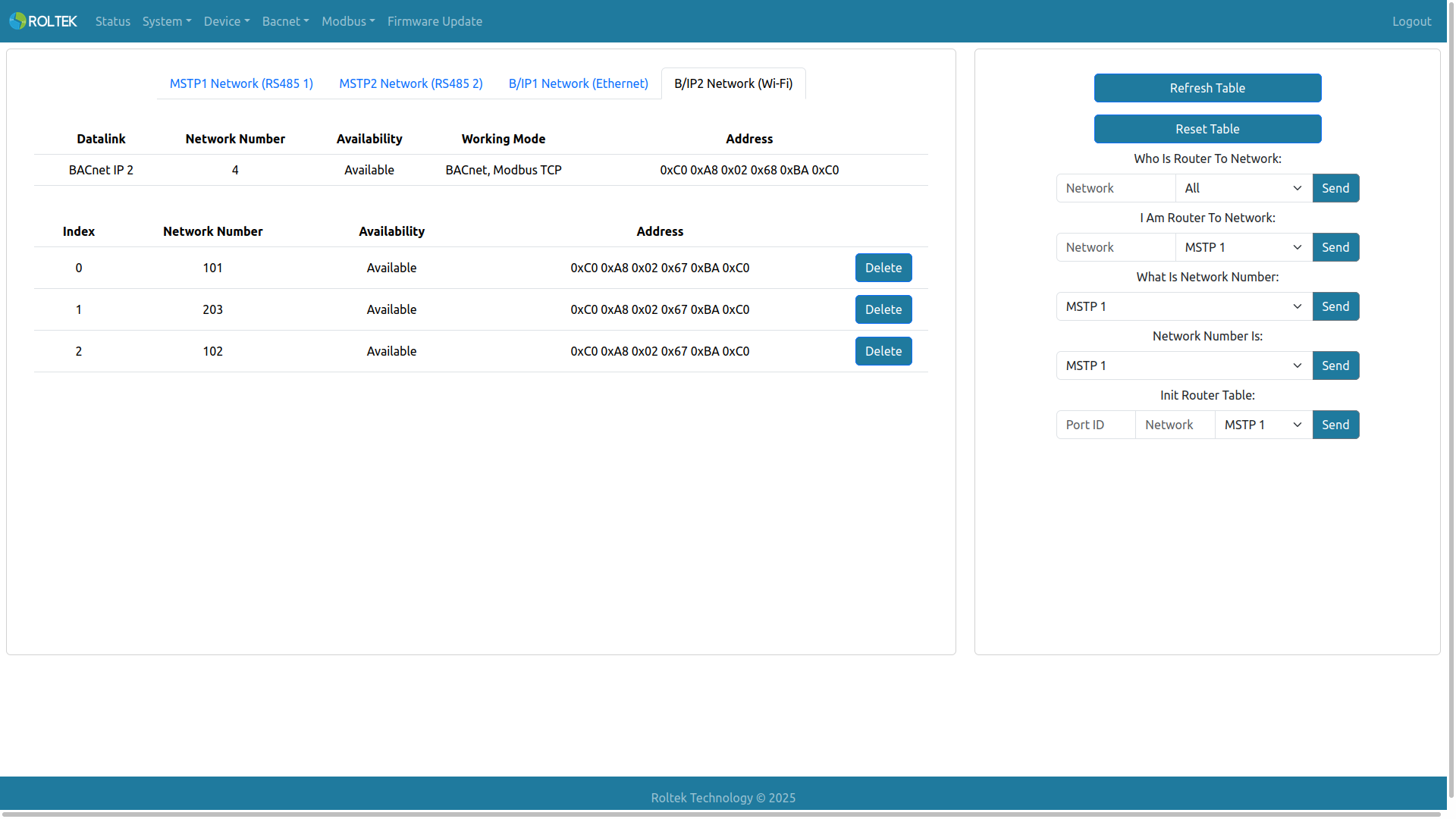

BACnet Network Explorer
Bu menüde BACnet ağlarının temel izlemesi yapılabilir. DC620 DUAL BACnet IoT Gateway'in bağlı olduğu diğer ağlar ve bunların router adresleri burada görüntülenebilir. Ağı teşhis etmek ve kontrol etmek için bazı network layer mesajları da buradan gönderilebilir. Sekmeler arasında DC620 DUAL BACnet IoT Gateway'in farklı portları arasında görünüm değiştirilebilir:
- MSTP1 Network (RS485 1)
- MSTP2 Network (RS485 2)
- B/IP1 Network (Ethernet)
- B/IP2 Network (Wi-Fi)
Her sekme o porta ait bilgileri gösterir. Altında ise her port için routing tablosu görülebilir.
- Who Is Router To Network: Tüm ağları sormak için Network alanı boş bırakılabilir veya belirli bir ağ numarası girilebilir (1 - 65534). Datalink seçenekleri: MSTP 1, MSTP 2, B/IP 1, B/IP 2, All.
- I Am Router To Network: Tüm ağ tablomuzu bildirmek için Network alanı boş bırakılabilir veya belirli bir ağ numarası girilebilir (1 - 65534). Datalink seçenekleri: MSTP 1, MSTP 2, B/IP 1, B/IP 2, All.
- What Is Network Number: Datalink seçenekleri: MSTP 1, MSTP 2, B/IP 1, B/IP 2, All.
- Network Number Is: Datalink seçenekleri: MSTP 1, MSTP 2, B/IP 1, B/IP 2, All.
- Init Router Table: Port ID ve Network alanlarının ikisi de boş bırakılabilir. Boş bırakılırsa, yanıt veren cihaz kendi tam routing tablosunu döndürür. Port ID sıfırsa, ağ numarası alıcının routing tablosundan silinir. Port ID sıfır değilse, ağ numarası alıcının routing tablosuna eklenir. Datalink seçenekleri: MSTP 1, MSTP 2, B/IP 1, B/IP 2, All.
