BACnet Virtual Devices

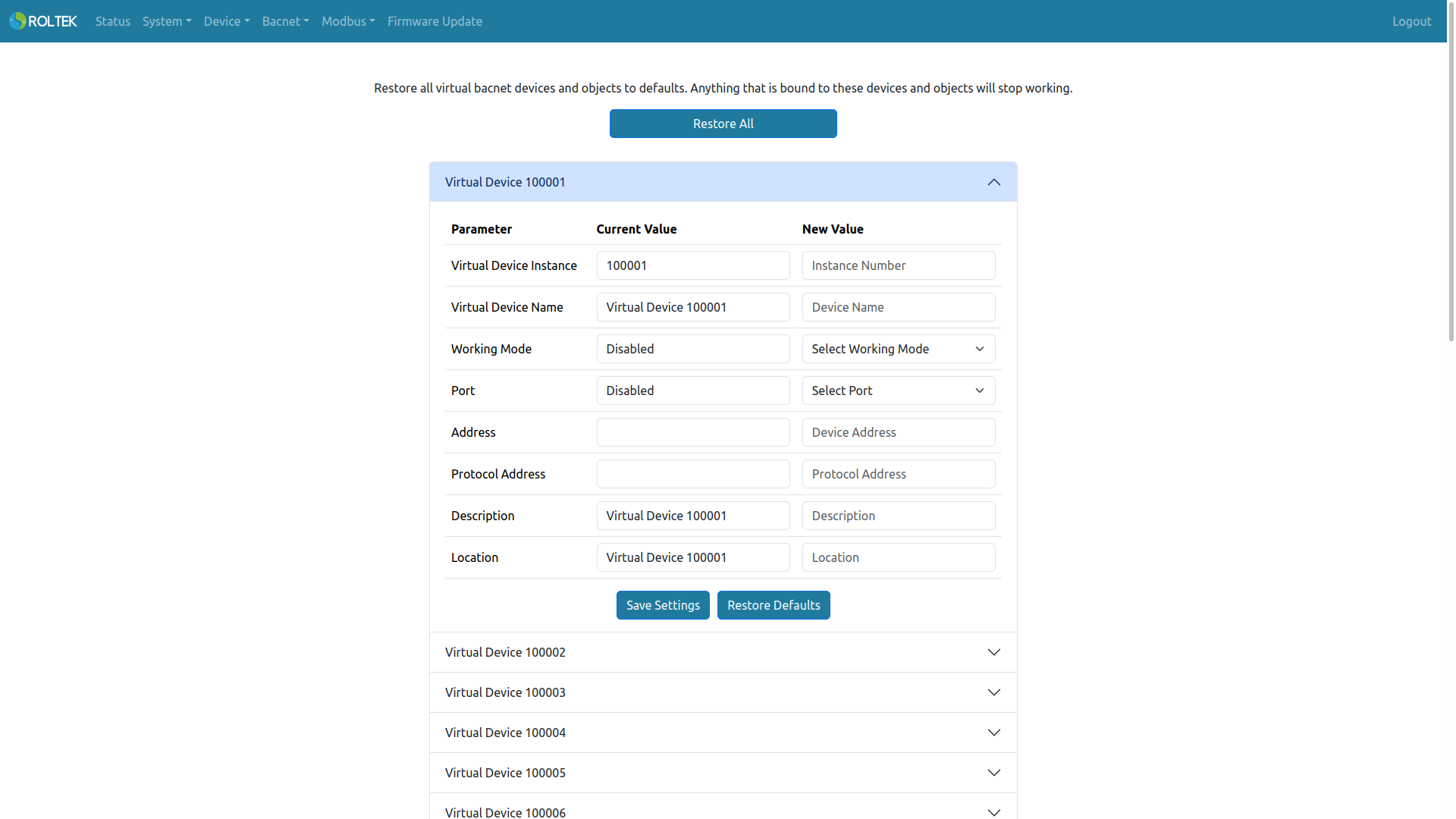

Virtual BACnet Devices bu menüden yönetilir. Bu cihazları etkinleştirmek için Working Mode ve Port girilmesi gerekir. Bir sanal cihazın çalışması için, gerçek cihazın ilgili portunun working mode'unun sanal cihazın working mode'uyla eşleşmesi gerekir. Maksimum 20 BACnet Virtual Device bulunabilir.

  • Virtual Device Instance: Sanal cihazın nesne instance'ı (BACnet Device Object). İzin verilen aralık 0 - 4194303.
  • Virtual Device Name: Sanal cihazın adı. İzin verilen uzunluk 1-31. Yalnızca BÜYÜK harfler, küçük harfler, 0-9 arası rakamlar, boşluk, virgül, nokta kullanılabilir.
  • Working Mode: Sanal cihazın working mode'u. Seçenekler: Disabled, Modbus RTU, Modbus TCP.
  • Port: Sanal cihazın iletişim portu. Seçenekler: Disabled, RS485 1, RS485 2, Ethernet, Wi-Fi.
  • Address (Slave ID): Working Mode, Modbus RTU veya Modbus TCP olduğunda geçerlidir. Geçerli aralık 1 - 247.
  • IPv4 Address & Port: Working Mode, Modbus TCP olduğunda geçerlidir. XXX.XXX.XXX.XXX:XXXXX (örn: 192.168.0.100:502)
  • Location: Sanal cihazın konumu. İzin verilen uzunluk 1-31. Yalnızca BÜYÜK harfler, küçük harfler, 0-9 arası rakamlar, boşluk, virgül, nokta kullanılabilir.
  • Description: Sanal cihazın açıklaması. İzin verilen uzunluk 1-31. Yalnızca BÜYÜK harfler, küçük harfler, 0-9 arası rakamlar, boşluk, virgül, nokta kullanılabilir.

Uyarı: Restore All butonu tüm sanal cihazları ve sanal nesneleri varsayılan değerlerine döndürür. Kullanıldığında, bu sanal objelere bağlı olan her şey bozulur.

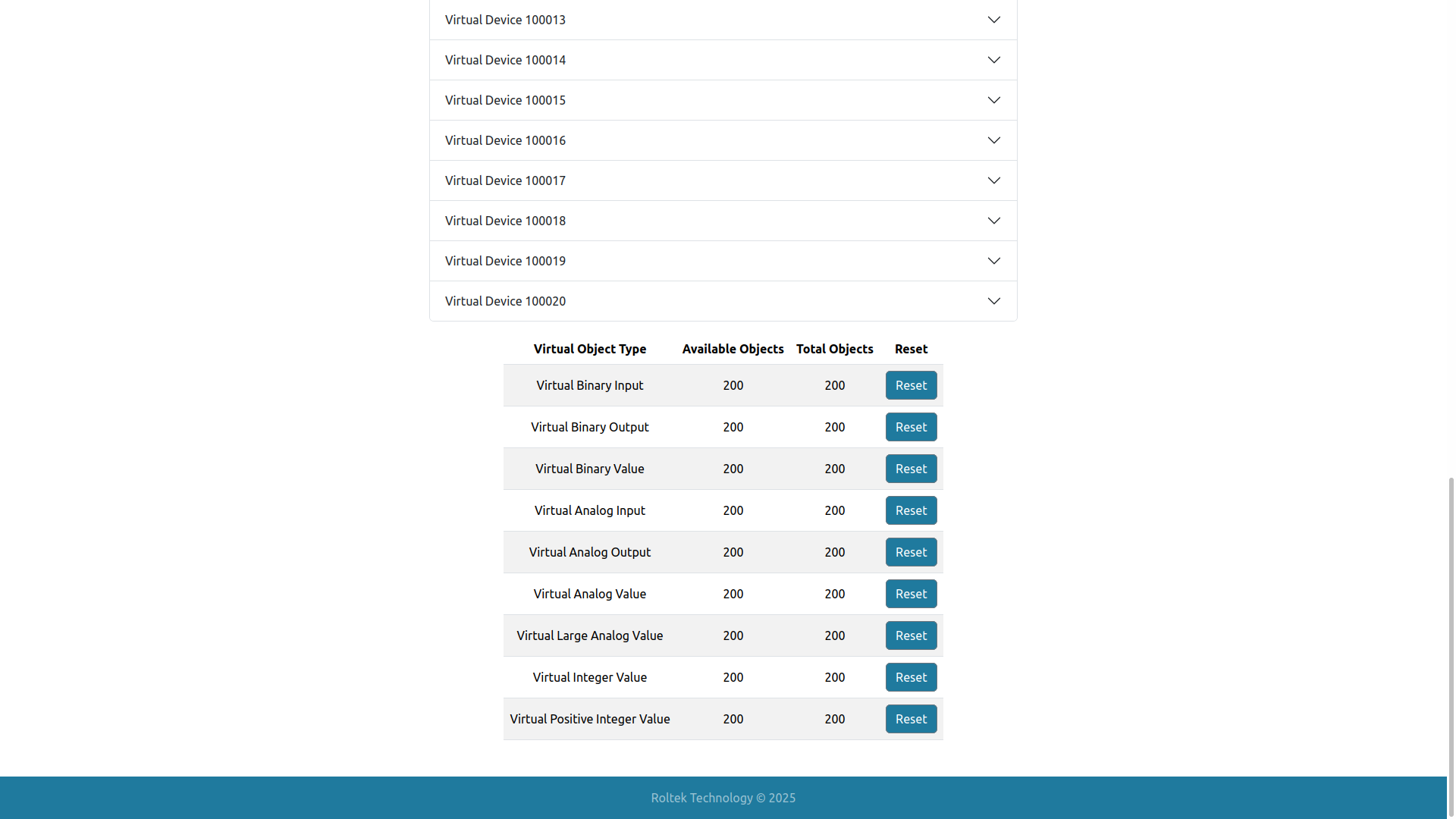

Desteklenen Virtual BACnet Objects sayfanın altında görülebilir. Bu tablo kaç nesne olduğu ve kaç nesnenin kullanılabilir kaldığı bilgisini gösterir. Bu nesneler Reset butonu kullanılarak sıfırlanabilir. Desteklenen nesneler:

  • Binary Input
  • Binary Output
  • Binary Value
  • Analog Input
  • Analog Output
  • Analog Value
  • Integer Value
  • Positive Integer Value
  • Large Analog Value
