BACnet Device Explorer

Kullanıcılar bu menüde DC620 DUAL BACnet IoT Gateway'in iletişim kurabildiği her cihazı görebilir. Mevcut sekmeler kullanılarak MSTP1, MSTP2 ve Who Is - I Am arasında görünüm değiştirilebilir. Hedef cihaz, device nesnesinin object list özelliğinde read property ve tüm nesnelerinde read property multiple all destekliyorsa, okumalar bu menüden yapılabilir.

• MSTP 1 Poll: MSTP 1 (RS485 1) ağındaki cihazları görüntülemek için kullanılır.
• MSTP 2 Poll: MSTP 2 (RS485 2) ağındaki cihazları görüntülemek için kullanılır.
• Who Is - I Am Service: Who - Is / I - Am üzerinden DC620 DUAL BACnet IoT Gateway'e bağlı cihazları görüntülemek için kullanılır. Bu menüden Who - Is mesajı da gönderilebilir.
• Manual Binding: Manual bir şekilde cihaz bağlamak için kullanılır. Slave proxy ayarları buradan yapılır.

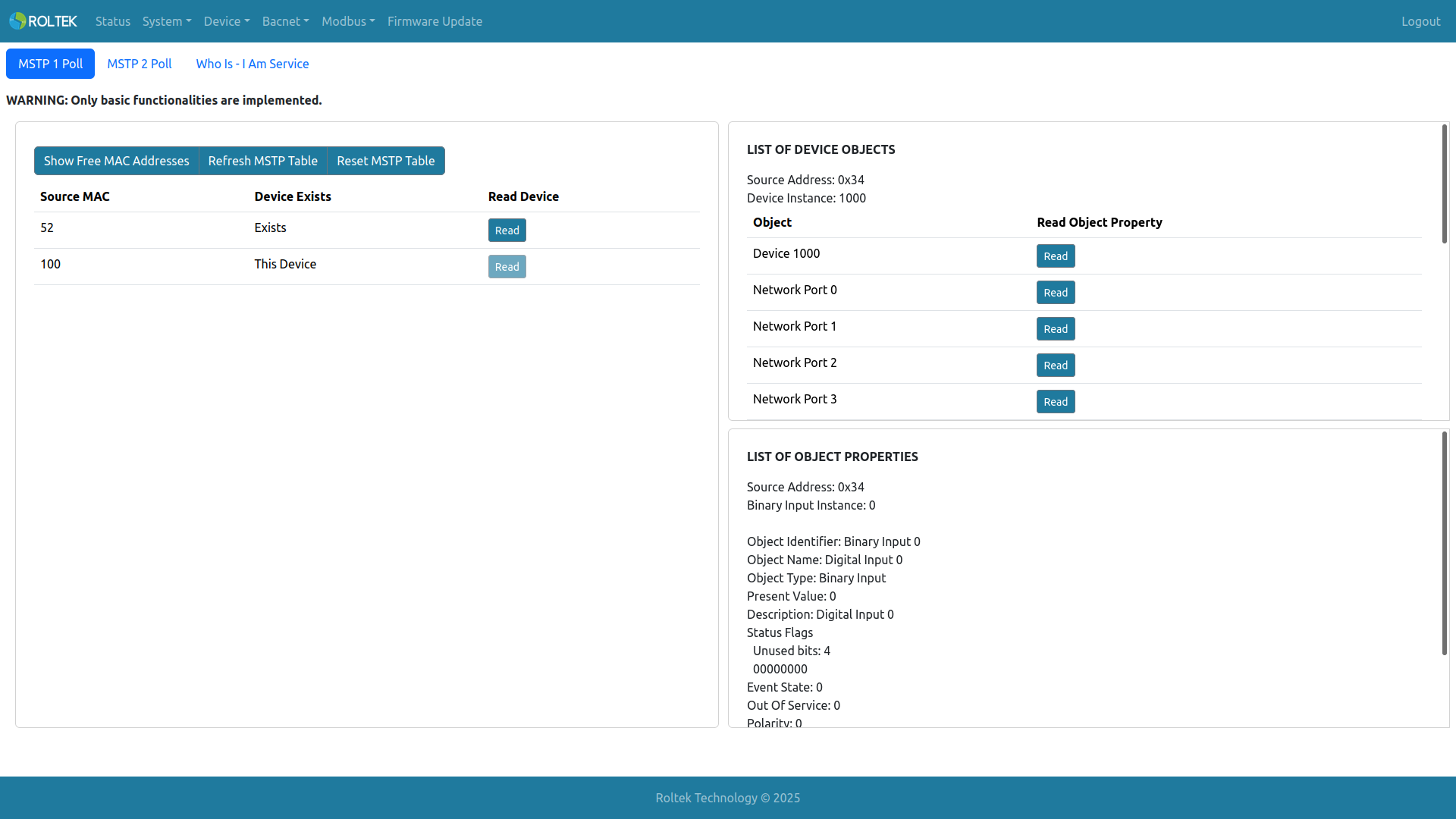

MSTP 1 Poll ve MSTP 2 Poll sekmelerinin Web UI'de aynı görünümü vardır. Refresh MSTP Table, değişiklikleri güncellemek için MSTP cihazlarını içeren tabloyu yeniler. Reset MSTP Table, tablodaki tüm mevcut MSTP cihazlarını siler.

İkinci sütunda o MSTP cihazına ait bilgiler görülebilir. This Device, MAC adresinin bizim cihazımıza ait olduğunu gösterir. Exists, o MAC adresi slotunda başka bir cihazın bulunduğu anlamına gelir. Free, kullanılabilir bir MAC slotudur.

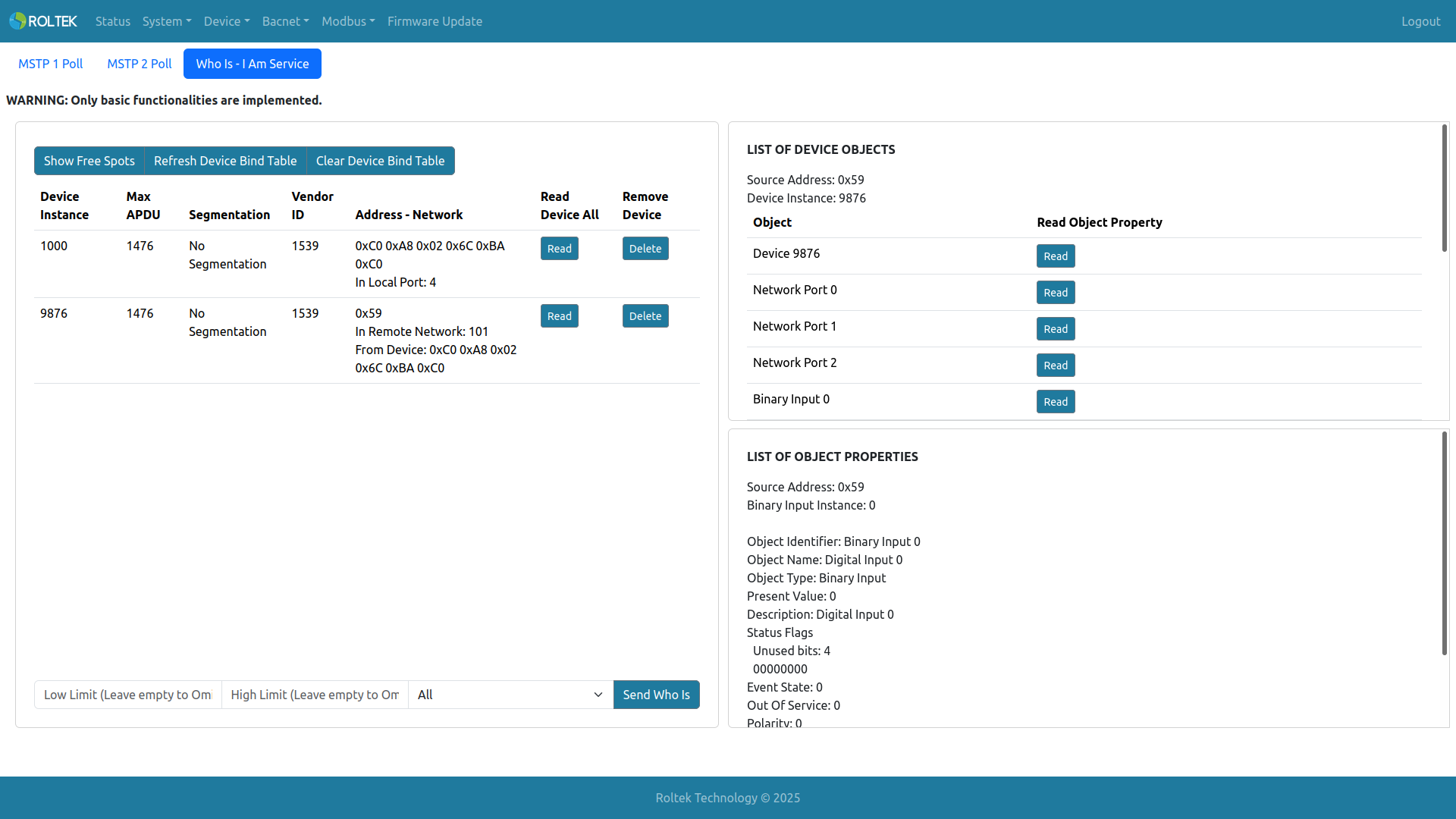

Who Is - I Am Service sekmesinde bu servis üzerinden bize bağlı tüm cihazlar görüntülenir. 100 adete kadar cihaz bağlanabilir. Refresh Device Bind Table, değişiklikleri güncellemek için bağlı cihazları içeren tabloyu yeniler. Clear Device Bind Table, tablodaki tüm mevcut bağlı cihazları siler.

Who Is mesajı, tablonun altındaki bölümden gönderilebilir. Bu mesaj herhangi bir port üzerinden veya tüm portlardan global broadcast olarak gönderilebilir. Servis için isteğe bağlı olarak alt limit ve üst limit girilebilir. Limitler girilmezse Who Is mesajı da alt ve üst limitleri içermez.

Kullanıcı istenen cihazın temel izlemesini yapmak isterse, nesneler ve özellikler bu menüden görüntülenebilir. Okuma alabilmek için hedef cihazın, device nesnesinin object list özelliğinde read property ve tüm nesnelerinde all özelliğiyle read property multiple desteklemesi gerekir.

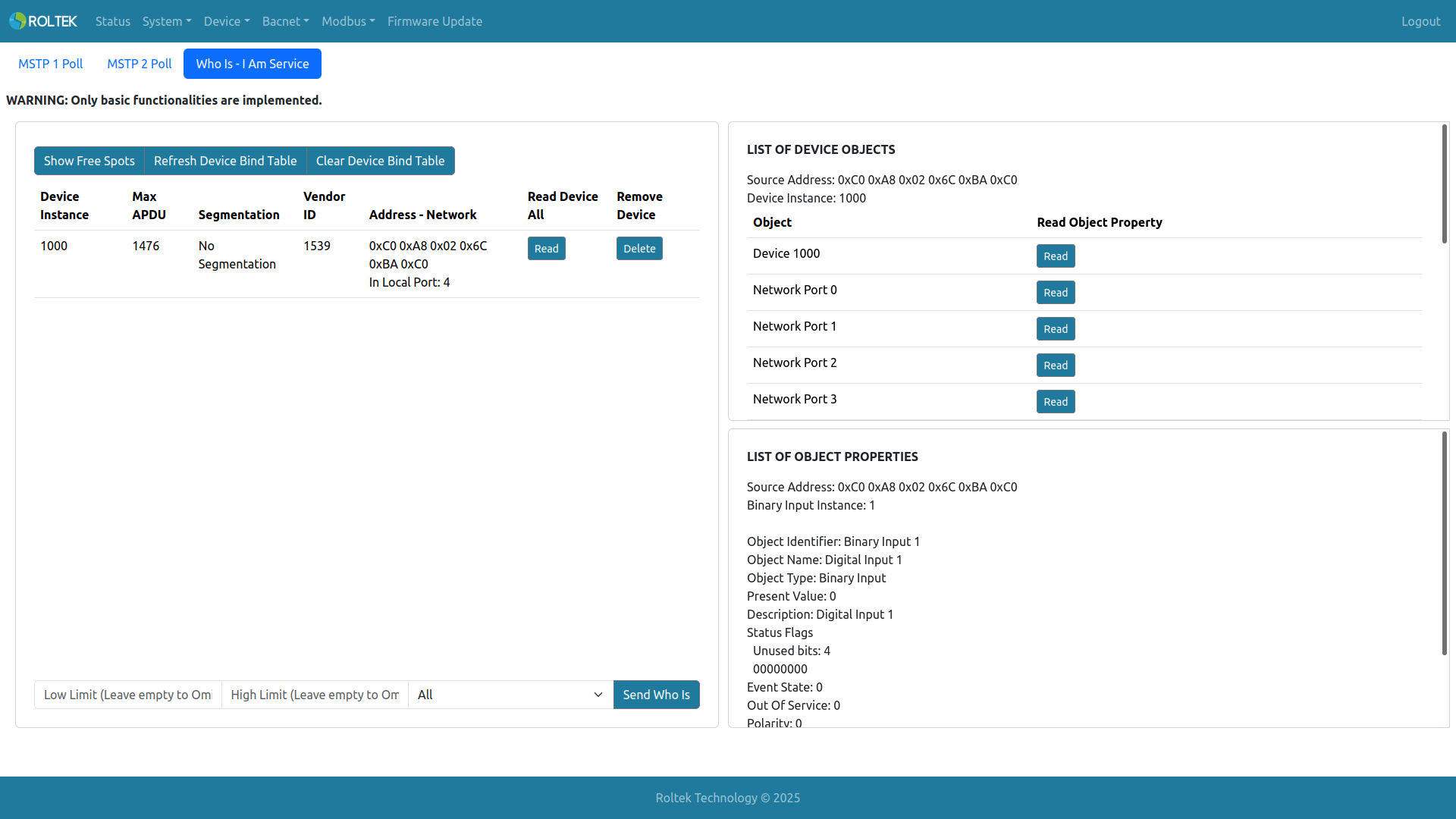

Aşağıda uzak bir ağdan alınan cihaz okumalarına dair başka bir örnek yer almaktadır.

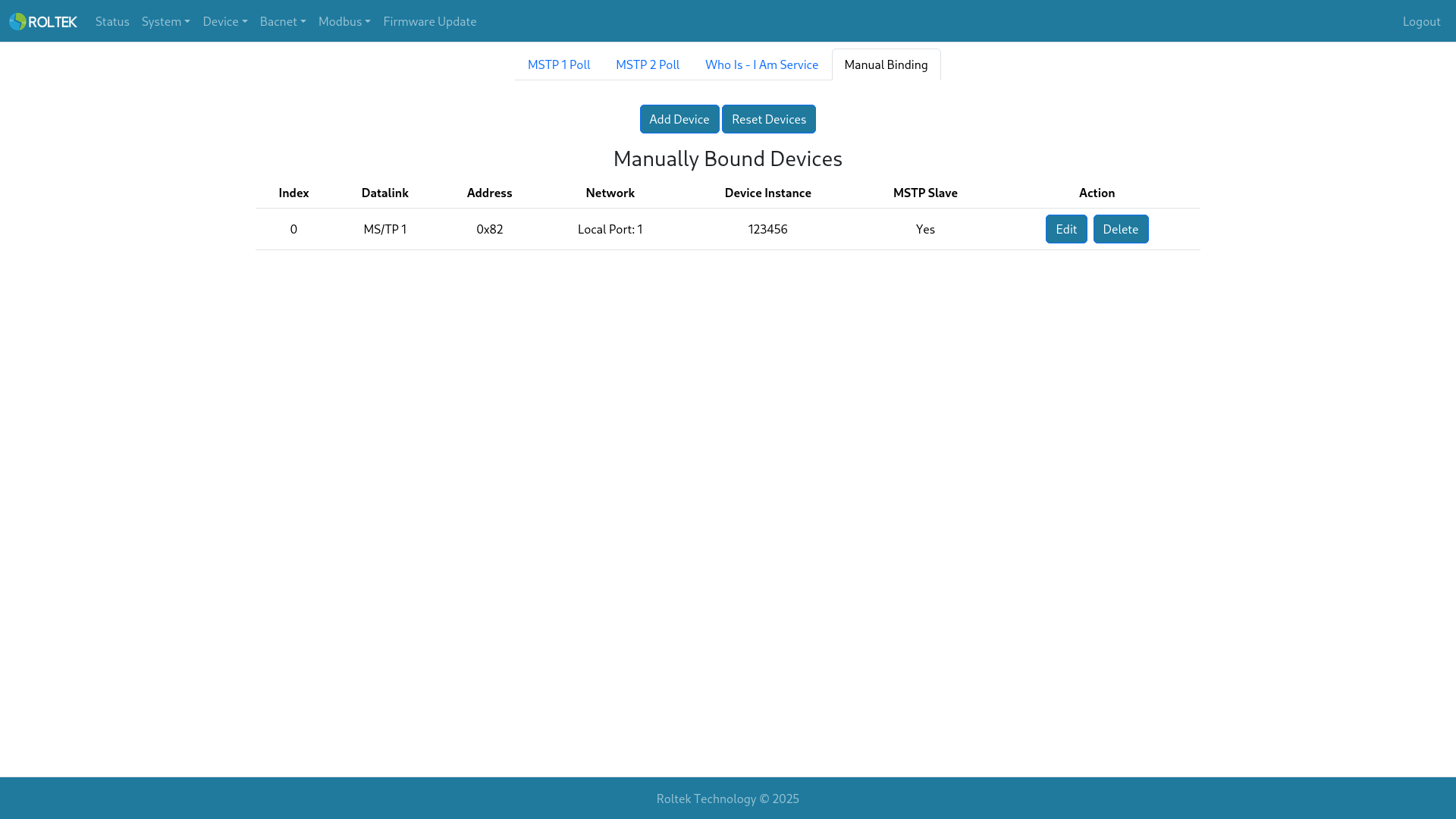

Manual Binding sekmesinde manuel bağlanan cihazlar gözükür. Bu cihazlar Add Device butonu kullanılarak eklenebilir. Reset Devices ile bütün cihazlar silinebilir, Delete ile seçilen cihaz silinebilir. Edit ile eklenen cihazın ayarları güncellenebilir. En fazla 50 manuel adet cihaz eklenebilir. Remote ağdaki bir cihaz eklenememektedir.

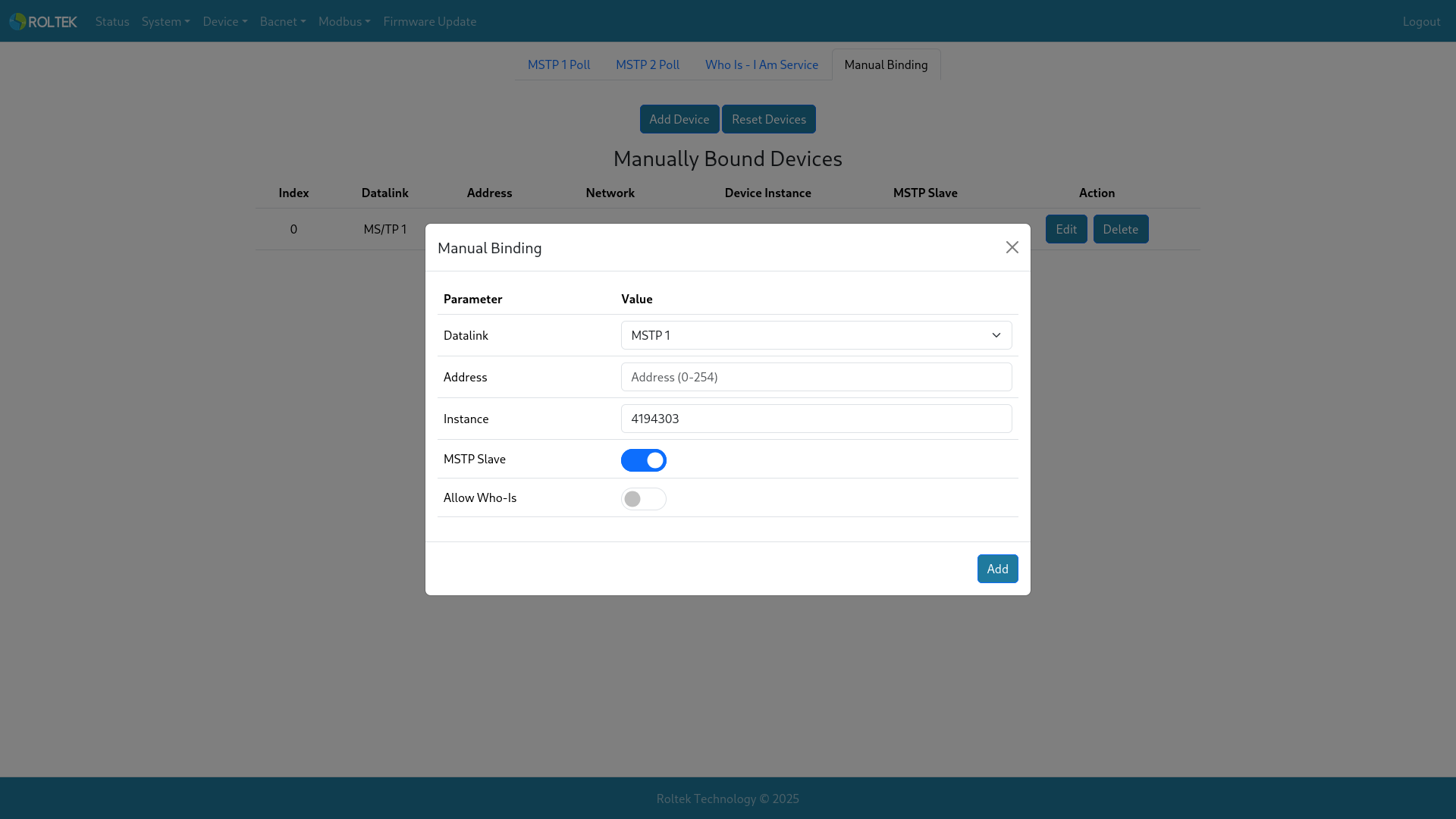

Add Device butonuna tıkladıktan sonra aşağıdaki gibi bir menü belirecektir.

• Datalink: Cihazın hangi datalinkte yer aldığı seçilir. Seçenekler: MSTP 1, MSTP 2, B/IP 1, B/IP 2.
• Address: MSTP seçiliyse 0-254 arası MAC adresi; B/IP seçiliyse IP:Port (192.168.0.2:47808) formatında adres.
• Instance: Cihazın Device Instance numarası (0-4194303). Bilinmiyorsa 4194303 girilir ve otomatik keşfedilir.
• MSTP Slave: Sadece MSTP 1/2 seçiminde görünür. MSTP slave cihazları eklemek için kullanılır. MSTP portu başına maksimum 16 adet (toplamda 32 adet) MSTP slave cihazı eklenebilir.

Doldurduktan sonra Add butonuna tıklanarak cihaz eklenir.
