BACnet MSTP Settings

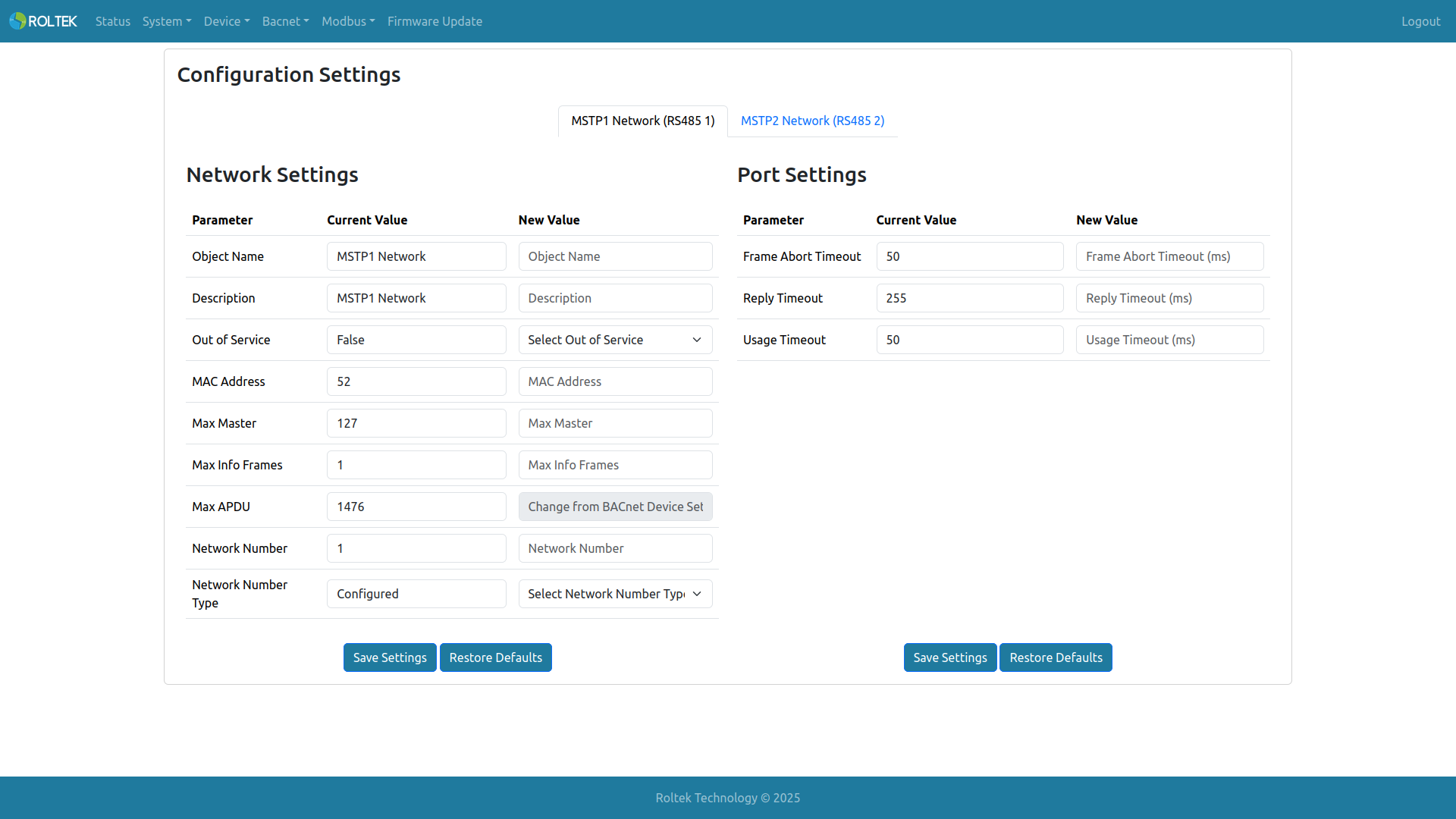

Burada cihazın MS/TP ayarları yapılandırılabilir. Sekme 1, MSTP 1 (RS485 1) içindir; sekme 2, MSTP 2 (RS485 2) içindir. Configuration Settings iki bölüme ayrılır: Network Settings ve Port Settings. Network Settings, MS/TP ağ yapılandırmaları için; Port Settings, MS/TP zamanlama yapılandırmaları için kullanılır. Her iki ayar grubunun da kendi Save Settings ve Restore Defaults butonları vardır. Bu butonlar hem MSTP 1 hem de MSTP 2 için yapılandırmaları günceller.

Network Settings​

  • Object Name: BACnet nesnesinin object name özelliği (BACnet Network Port Object). İzin verilen uzunluk 1-31. Yalnızca BÜYÜK harfler, küçük harfler, 0-9 arası rakamlar, boşluk, virgül, nokta kullanılabilir.
  • Description: BACnet nesnesinin description özelliği. İzin verilen uzunluk 1-31. Yalnızca BÜYÜK harfler, küçük harfler, 0-9 arası rakamlar, boşluk, virgül, nokta kullanılabilir.
  • Out of Service: BACnet nesnesinin out of service özelliği. False: Network Port BACnet iletişimini başlatır. True: Network Port BACnet iletişimini durdurur.
  • MAC Address: BACnet nesnesinin MAC Address özelliği. Geçerli aralık 1 - 127.
  • Max Master: BACnet nesnesinin Max Master özelliği. Geçerli aralık 1 - 127.
  • Max Info Frames: BACnet nesnesinin Max Info Frames özelliği. Geçerli aralık 1 - 4.
  • Max APDU: BACnet nesnesinin maksimum APDU uzunluğu. BACnet Device Settings menüsünden değiştirilmesi gerekir.
  • Network Number: BACnet nesnesinin ağ numarası. Aralık 1 - 65534 arasındadır. Başka bir network port tarafından kullanılmıyor olmalıdır.
  • Network Number Type: BACnet nesnesinin Network Number Type özelliği. Learned: DC620 DUAL BACnet IoT Gateway o port için ağ numarasını ağ üzerinden öğrenir. Configured: DC620 DUAL BACnet IoT Gateway o port için yapılandırılmış ağ numarasını kullanır.

Port Settings​

  • Frame Abort Timeout: MS/TP portunun frame abort timeout değeri. 10 ms ile 100 ms arasında herhangi bir değer alabilir.
  • Reply Timeout: MS/TP portunun reply timeout değeri. 255 ms ile 300 ms arasında herhangi bir değer alabilir.
  • Usage Timeout: MS/TP portunun usage timeout değeri. 20 ms ile 100 ms arasında herhangi bir değer alabilir.
