BBMD

Bir B/IP portu BBMD veya FD olarak kullanılacaksa, abonelikler ve tablo kayıtları buradan yönetilir. Bir B/IP portu foreign device olarak kullanılacaksa, Foreign Device Settings'ten abone olunacak BBMD girilebilir. Port BBMD olarak kullanılacaksa, diğer BBMD'ler ve FD'ler Broadcast Distribution Table ve Foreign Device Table'dan görüntülenip yönetilebilir.

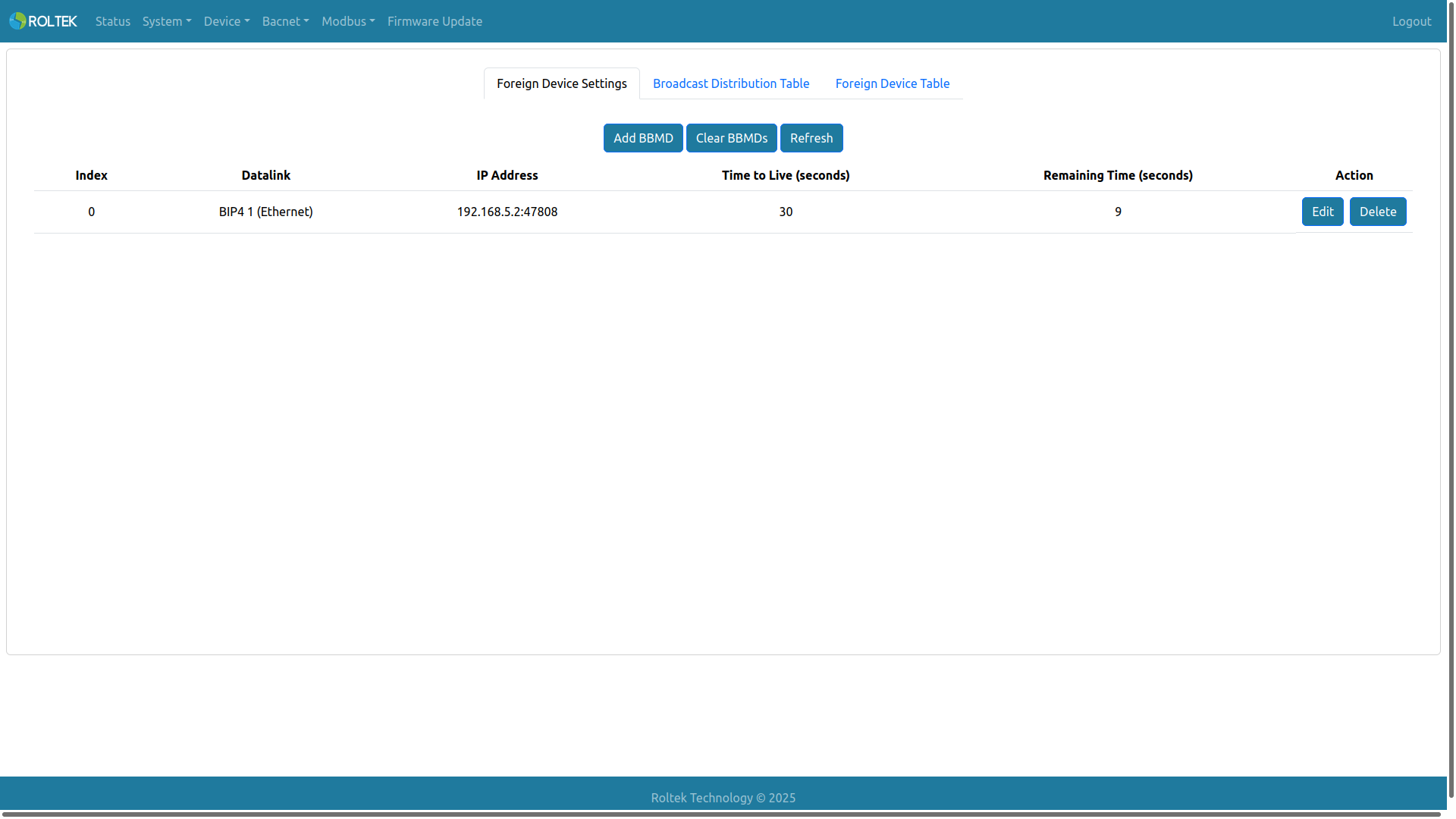

Foreign Device Settings​

  • Add BBMD: Abone olunacak bir BBMD eklemek için kullanılır.
  • Clear BBMDs: Abone olunan BBMD'leri temizler.
  • Refresh: Tablo bilgisini yeniler.

Port başına yalnızca bir kayıt girilebilir. Tablo şu bilgileri gösterir:

  • Aboneliğin hangi porttan yapılacağı.
  • Portumuzun hangi cihaza abone olduğu.
  • Saniye cinsinden time to live.
  • Saniye cinsinden kalan süre.

Kalan süre 5 saniyeden az olduğunda, aboneliği yenilemek için yeni bir istek gönderilir. Kalan süre 0 saniyeye ulaşırsa, aboneliği yeniden başlatmak için her 10 saniyede bir yeni bir abonelik isteği gönderilir.

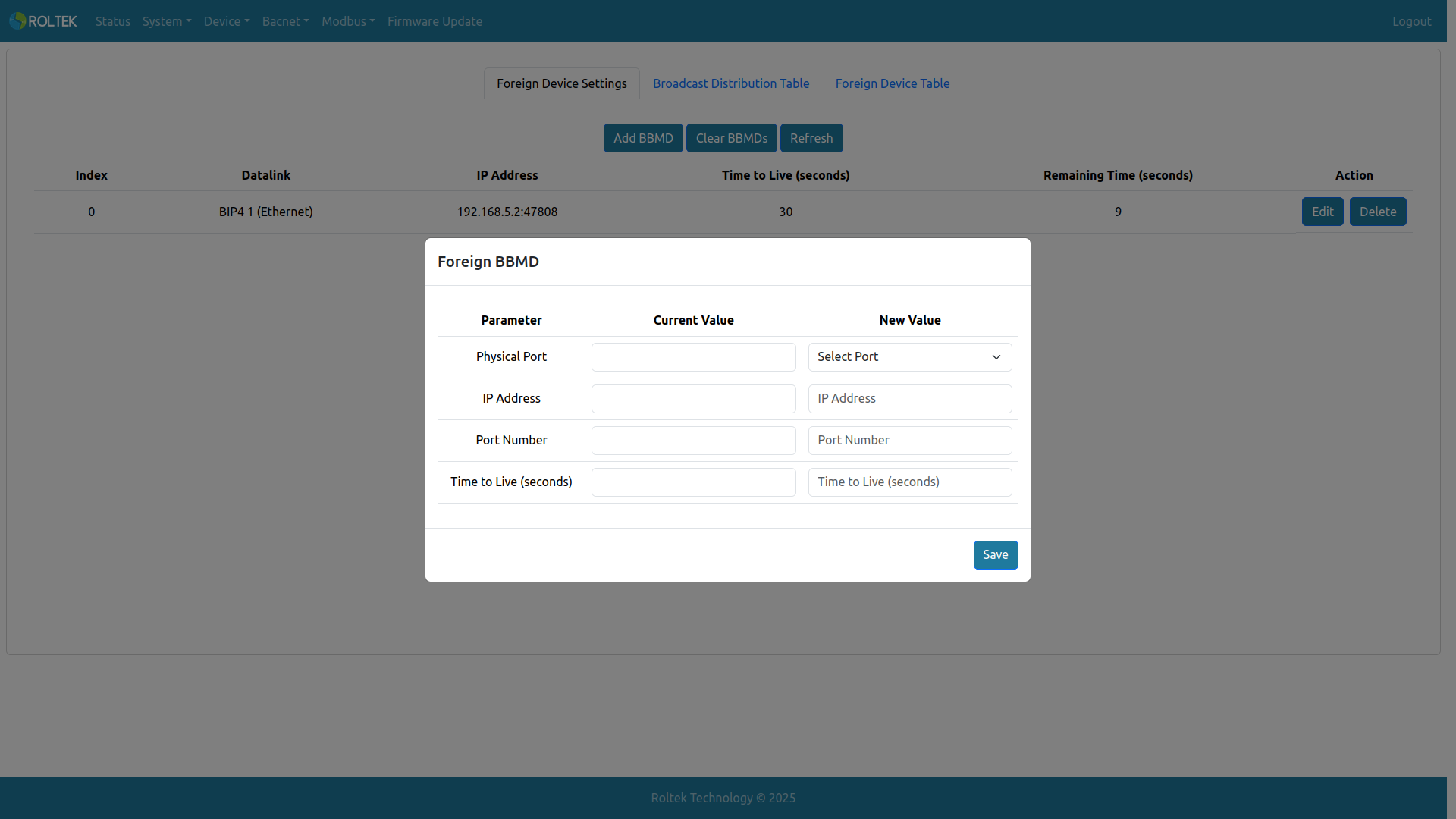

  • Physical Port: Aboneliğin hangi porttan yapılacağı. Seçenekler: Ethernet (BACnet IP 1), Wi-Fi (BACnet IP 2)
  • IP Address: BBMD'nin IP adresi. XXX.XXX.XXX.XXX (örn: 192.168.1.2)
  • Port Number: BBMD'nin port numarası. Geçerli aralık 47808 - 47823 ve 49152 - 65535.
  • Time to Live (Seconds): Saniye cinsinden time to live değerimiz. Geçerli aralık 5 - 65535.

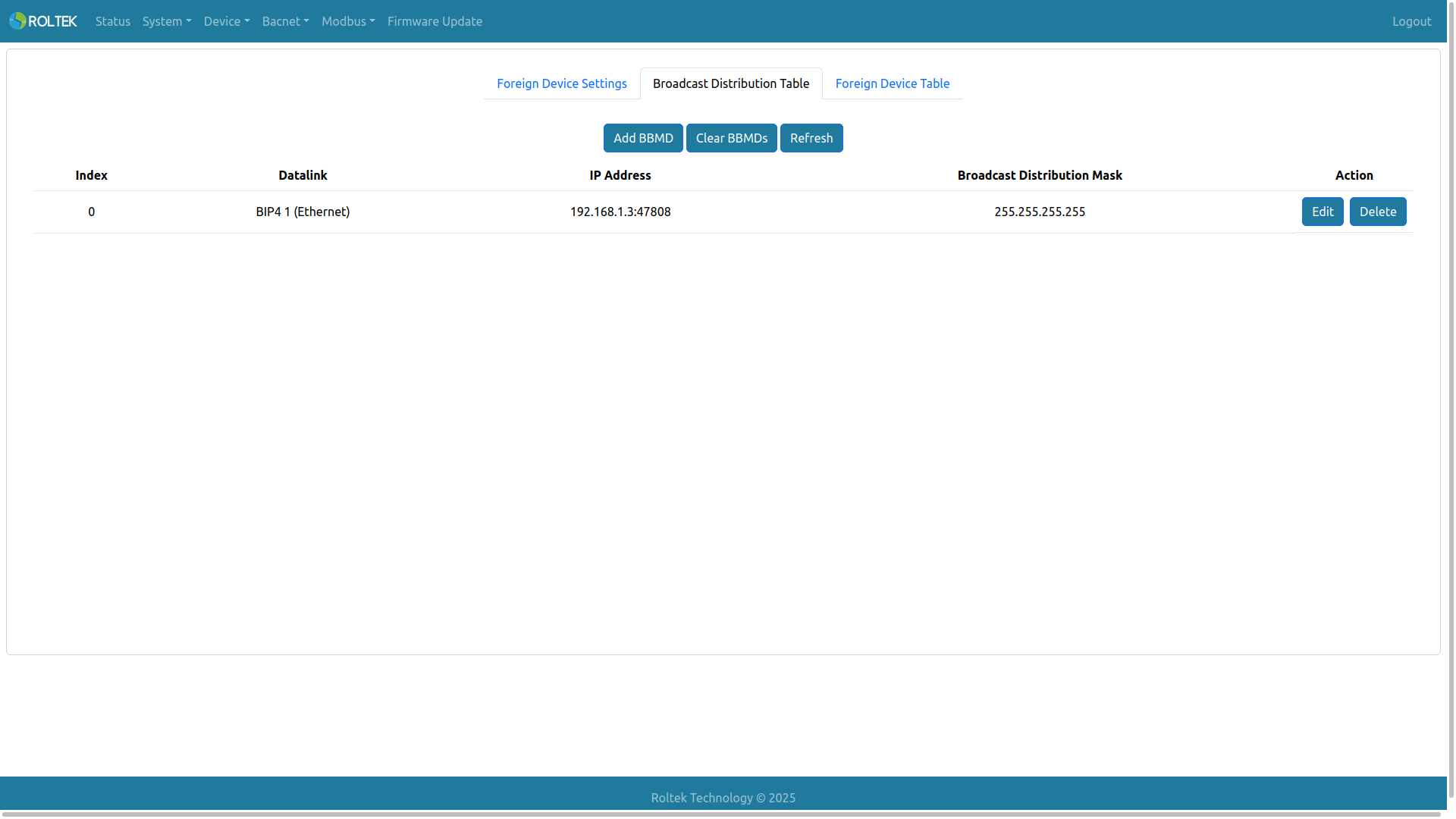

Broadcast Distribution Table​

  • Add BBMD: Bir peer BBMD eklemek için kullanılır.
  • Clear BBMDs: Peer BBMD'leri temizler.
  • Refresh: Tablo bilgisini yeniler.

Port başına yalnızca on kayıt girilebilir. Tablo şu bilgileri gösterir:

  • Peer BBMD'nin hangi portta bulunduğu.
  • Peer BBMD'nin adresi.
  • Peer BBMD'nin subnet mask'i (one-hop, two-hop için kullanılır).

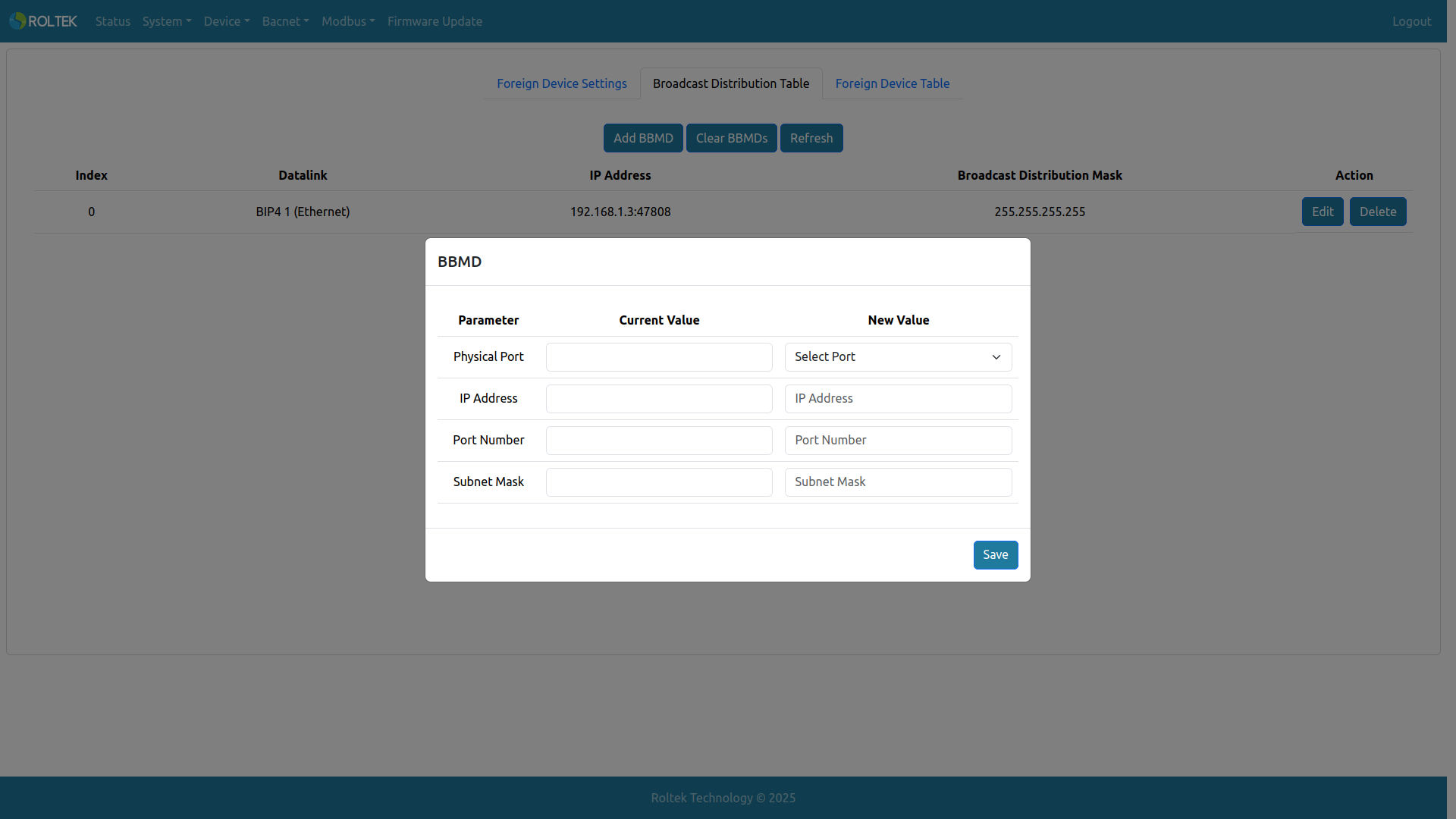

  • Physical Port: Peer BBMD'nin hangi portta bulunduğu. Seçenekler: Ethernet (BACnet IP 1), Wi-Fi (BACnet IP 2)
  • IP Address: Peer BBMD'nin IP adresi. XXX.XXX.XXX.XXX (örn: 192.168.1.2)
  • Port Number: Peer BBMD'nin port numarası. Geçerli aralık 47808 - 47823 ve 49152 - 65535.
  • Subnet Mask: Dağıtım yöntemi için kullanılır. Two-hop, hedefi peer BBMD olan yönlendirilmiş bir mesajdır. Two-hop dağıtımı için 255.255.255.255 kullanın. Diğer herhangi bir subnet mask, doğrudan broadcast oluşturmak için one-hop dağıtımında kullanılır. Router yapılandırmasına bağlı olarak, aradaki router one-hop yapılandırmasında bu paketleri reddedebilir. XXX.XXX.XXX.XXX (örn: 255.255.255.255)

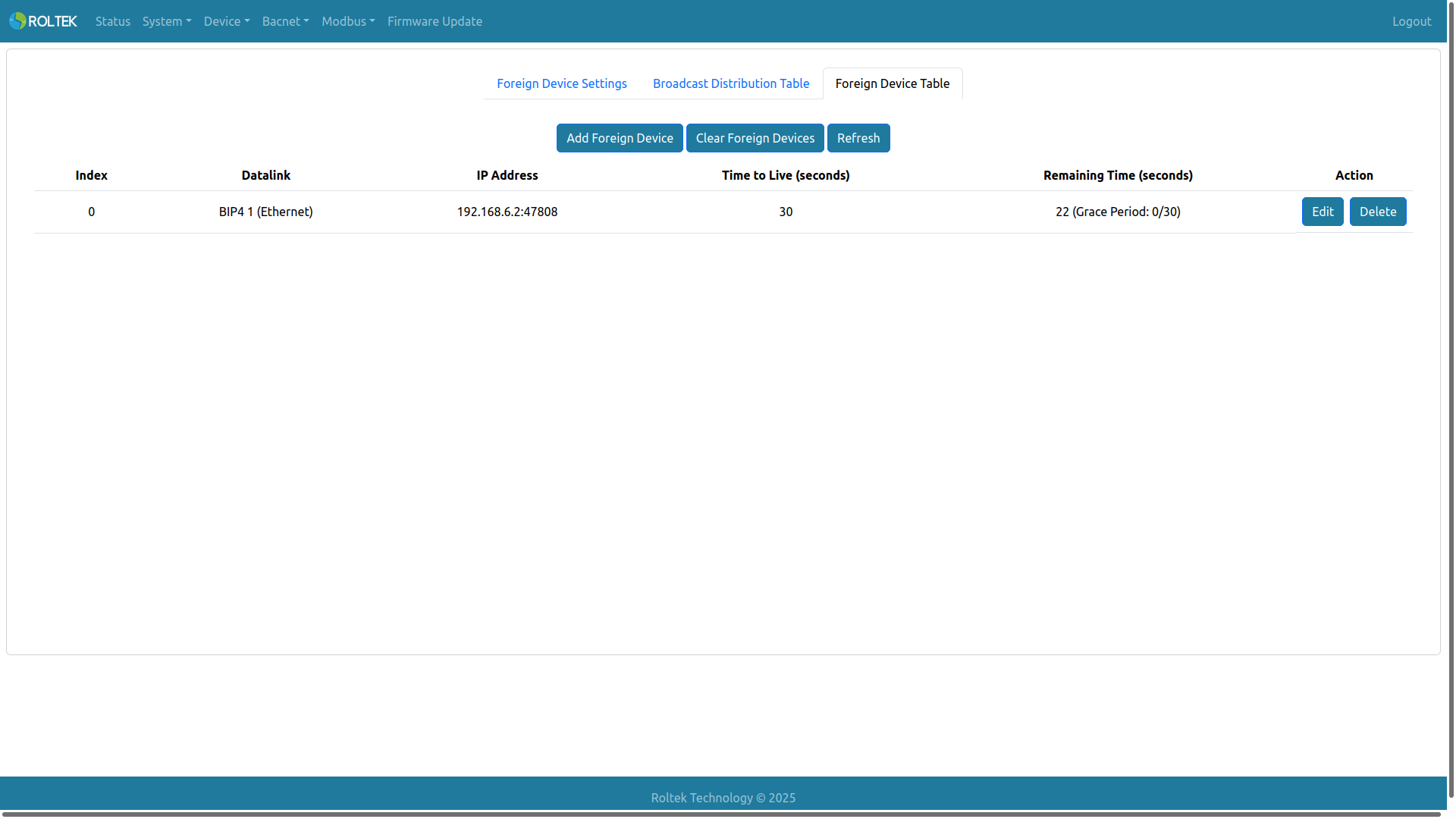

Foreign Device Table​

  • Add Foreign Device: Bir foreign device eklemek için kullanılır (foreign device'ları gerçekten eklemek/düzenlemek için bu yöntemi veya Edit'i kullanmayın. Yalnızca debugging, test vb. amaçlarla kullanın).
  • Clear Foreign Devices: Foreign device'ları temizler.
  • Refresh: Tablo bilgisini yeniler.

Port başına yalnızca on kayıt girilebilir. Tablo şu bilgileri gösterir:

  • Foreign device'ın hangi portta bulunduğu.
  • Foreign device'ın adresi.
  • Foreign device'ın saniye cinsinden time to live değeri.
  • Foreign device'ın saniye cinsinden kalan süresi.

Kalan süre 0 saniyeye ulaştığında grace period (30 saniye) başlar. Bu süre boyunca bir Register Foreign Device isteği alınmazsa, foreign device'a ait kayıt silinir.

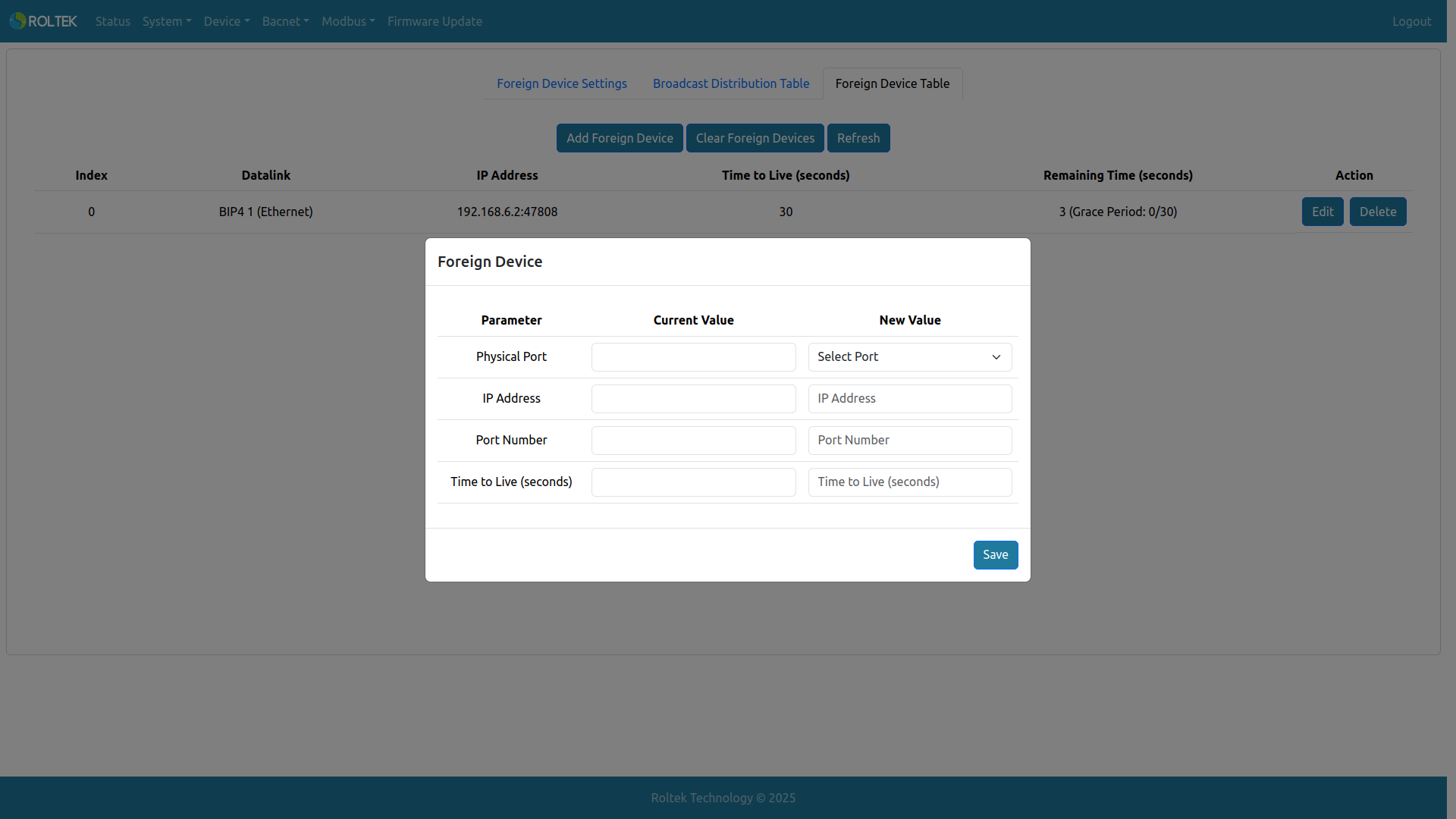

  • Physical Port: Foreign device'ın hangi portta bulunduğu. Seçenekler: Ethernet (BACnet IP 1), Wi-Fi (BACnet IP 2)
  • IP Address: Foreign device'ın IP adresi. XXX.XXX.XXX.XXX (örn: 192.168.1.2)
  • Port Number: Foreign device'ın port numarası. Geçerli aralık 47808 - 47823 ve 49152 - 65535.
  • Time to Live (Seconds): Foreign device'ın saniye cinsinden time to live değeri. Geçerli aralık 0 - 65535.
