BBMD

Wenn ein B/IP-Port als BBMD oder FD verwendet werden soll, werden die Abonnements und Tabellenaufzeichnungen hier verwaltet. Wenn ein B/IP-Port als foreign device verwendet werden soll, kann der zu abonnierende BBMD unter Foreign Device Settings eingegeben werden. Wenn der Port als BBMD verwendet wird, können andere BBMDs und FDs über die Broadcast Distribution Table und Foreign Device Table angezeigt und verwaltet werden.

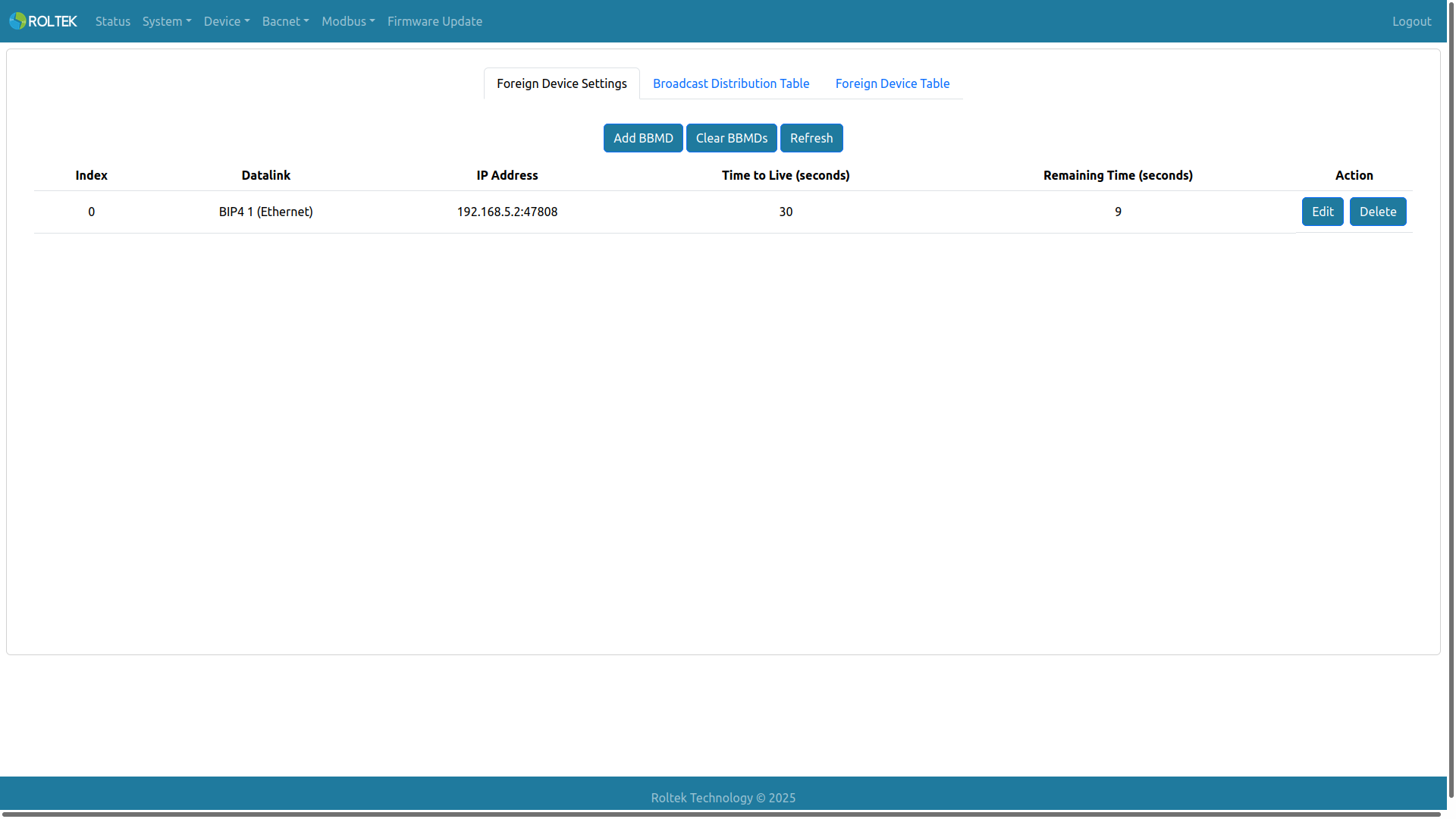

Foreign Device Settings​

  • Add BBMD: Wird verwendet, um einen zu abonnierenden BBMD hinzuzufügen.
  • Clear BBMDs: Löscht die abonnierten BBMDs.
  • Refresh: Aktualisiert die Tabelleninformationen.

Es kann nur ein Eintrag pro Port vorgenommen werden. Die Tabelle zeigt folgende Informationen an:

  • Von welchem Port das Abonnement erfolgt.
  • An welches Gerät unser Port abonniert ist.
  • Die Zeit bis zum Ablauf in Sekunden.
  • Die verbleibende Zeit in Sekunden.

Wenn die verbleibende Zeit weniger als 5 Sekunden beträgt, wird eine neue Anfrage gesendet, um das Abonnement zu erneuern. Wenn die verbleibende Zeit 0 Sekunden erreicht, wird alle 10 Sekunden eine neue Abonnementanfrage gesendet, um das Abonnement neu zu starten.

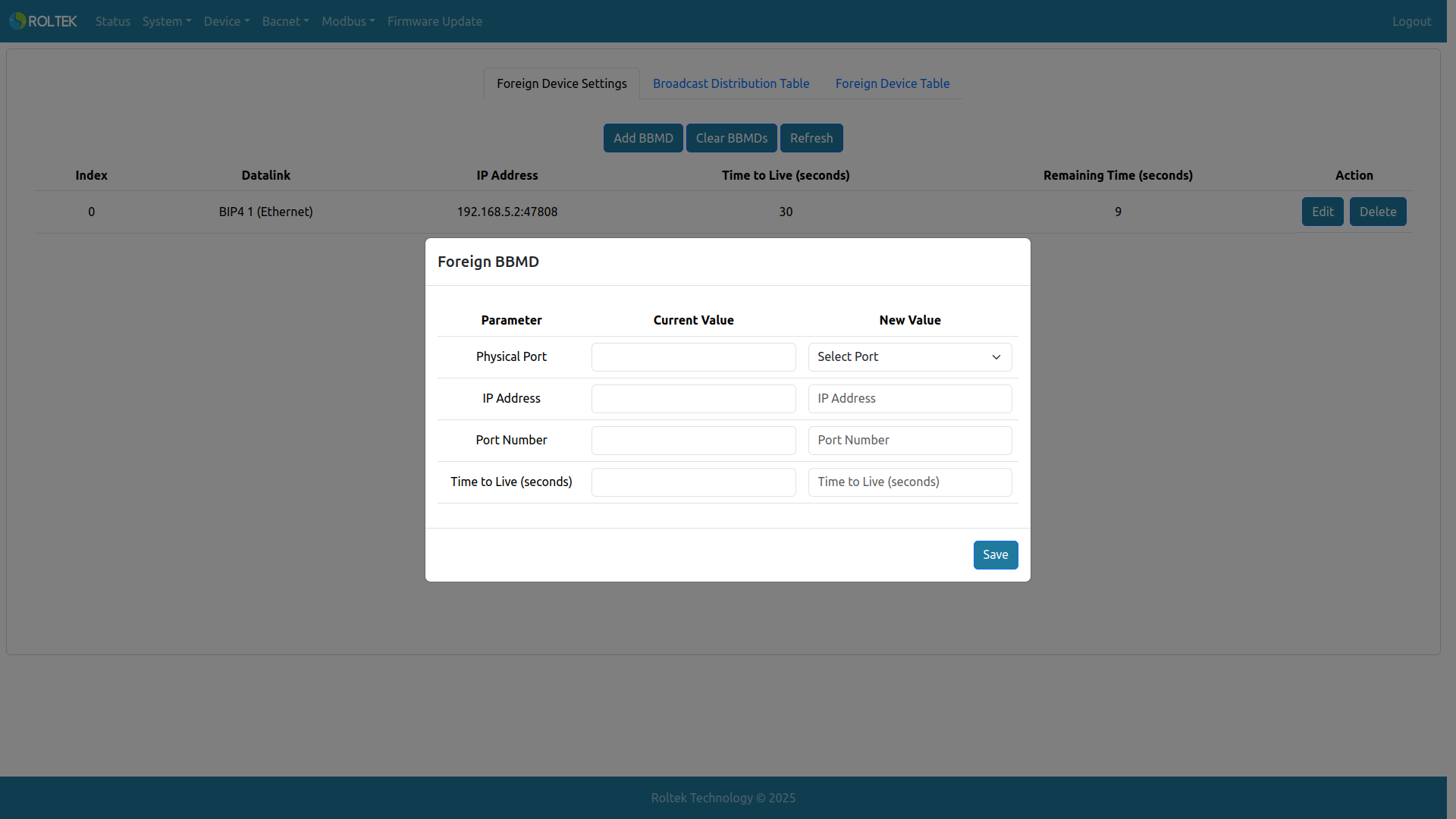

  • Physical Port: Von welchem Port das Abonnement erfolgt. Optionen: Ethernet (BACnet IP 1), Wi-Fi (BACnet IP 2)
  • IP Address: Die IP-Adresse des BBMD. XXX.XXX.XXX.XXX (z.B.: 192.168.1.2)
  • Port Number: Die Portnummer des BBMD. Gültiger Bereich 47808 - 47823 und 49152 - 65535.
  • Time to Live (Seconds): Unser time to live Wert in Sekunden. Gültiger Bereich 5 - 65535.

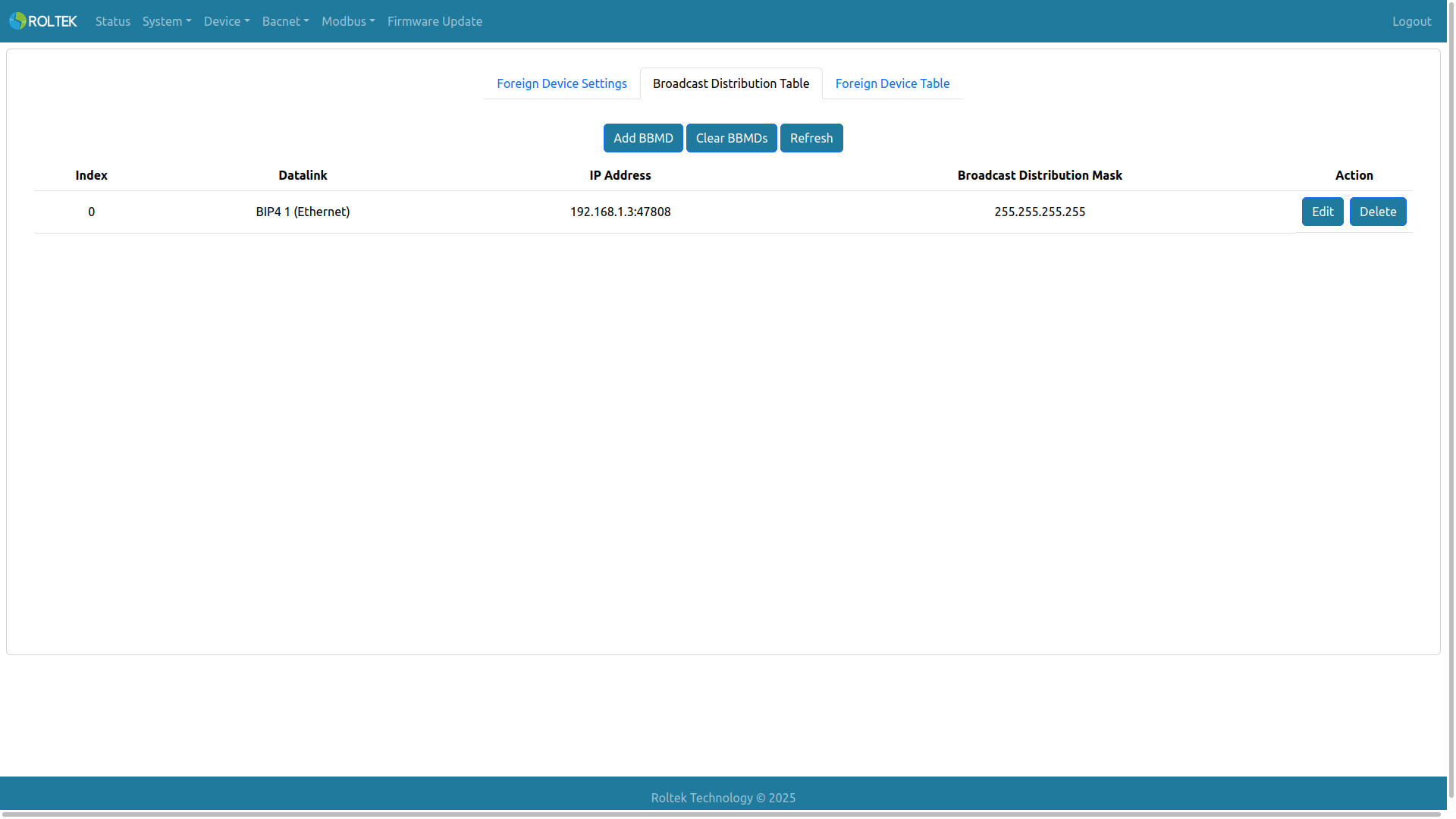

Broadcast Distribution Table​

  • Add BBMD: Wird verwendet, um ein Peer BBMD hinzuzufügen.
  • Clear BBMDs: Löscht die Peer BBMDs.
  • Refresh: Aktualisiert die Tabelleninformationen.

Es können nur zehn Einträge pro Port vorgenommen werden. Die Tabelle zeigt folgende Informationen an:

  • An welchem Port sich das Peer BBMD befindet.
  • Die Adresse des Peer BBMD.
  • Die Subnetzmaske des Peer BBMD (wird für one-hop, two-hop verwendet).

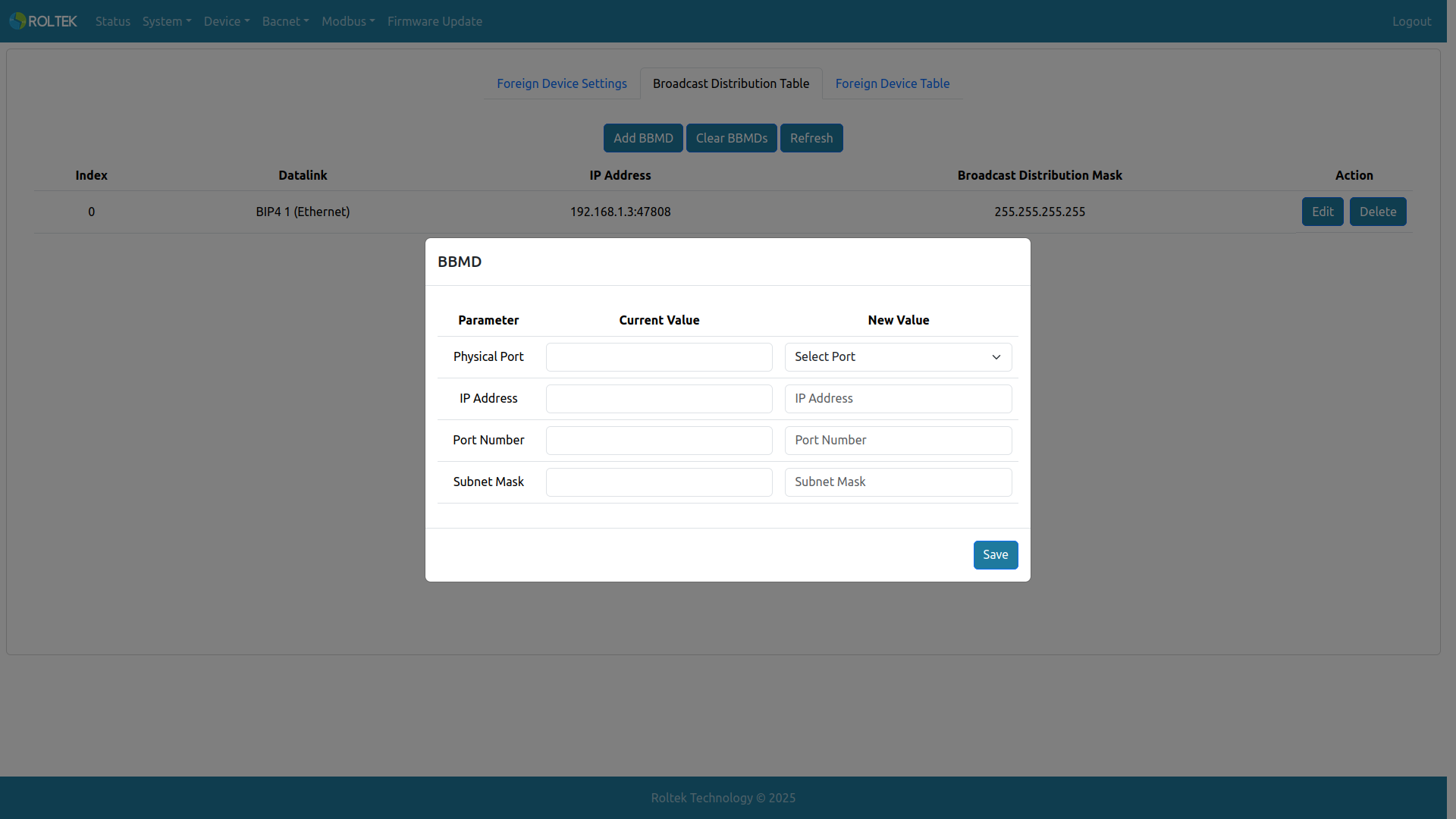

  • Physical Port: An welchem Port sich das Peer BBMD befindet. Optionen: Ethernet (BACnet IP 1), Wi-Fi (BACnet IP 2)
  • IP Address: Die IP-Adresse des Peer BBMD. XXX.XXX.XXX.XXX (z.B.: 192.168.1.2)
  • Port Number: Die Portnummer des Peer BBMD. Gültiger Bereich 47808 - 47823 und 49152 - 65535.
  • Subnet Mask: Wird für die Verteilungsmethode verwendet. Two-hop ist eine weitergeleitete Nachricht, die das Ziel Peer BBMD hat. Verwenden Sie 255.255.255.255 für die Two-hop-Verteilung. Jede andere Subnetzmaske wird in der One-hop-Verteilung verwendet, um ein direktes Broadcast zu erstellen. Je nach Routerkonfiguration kann der dazwischenliegende Router diese Pakete in der One-hop-Konfiguration ablehnen. XXX.XXX.XXX.XXX (z.B.: 255.255.255.255)

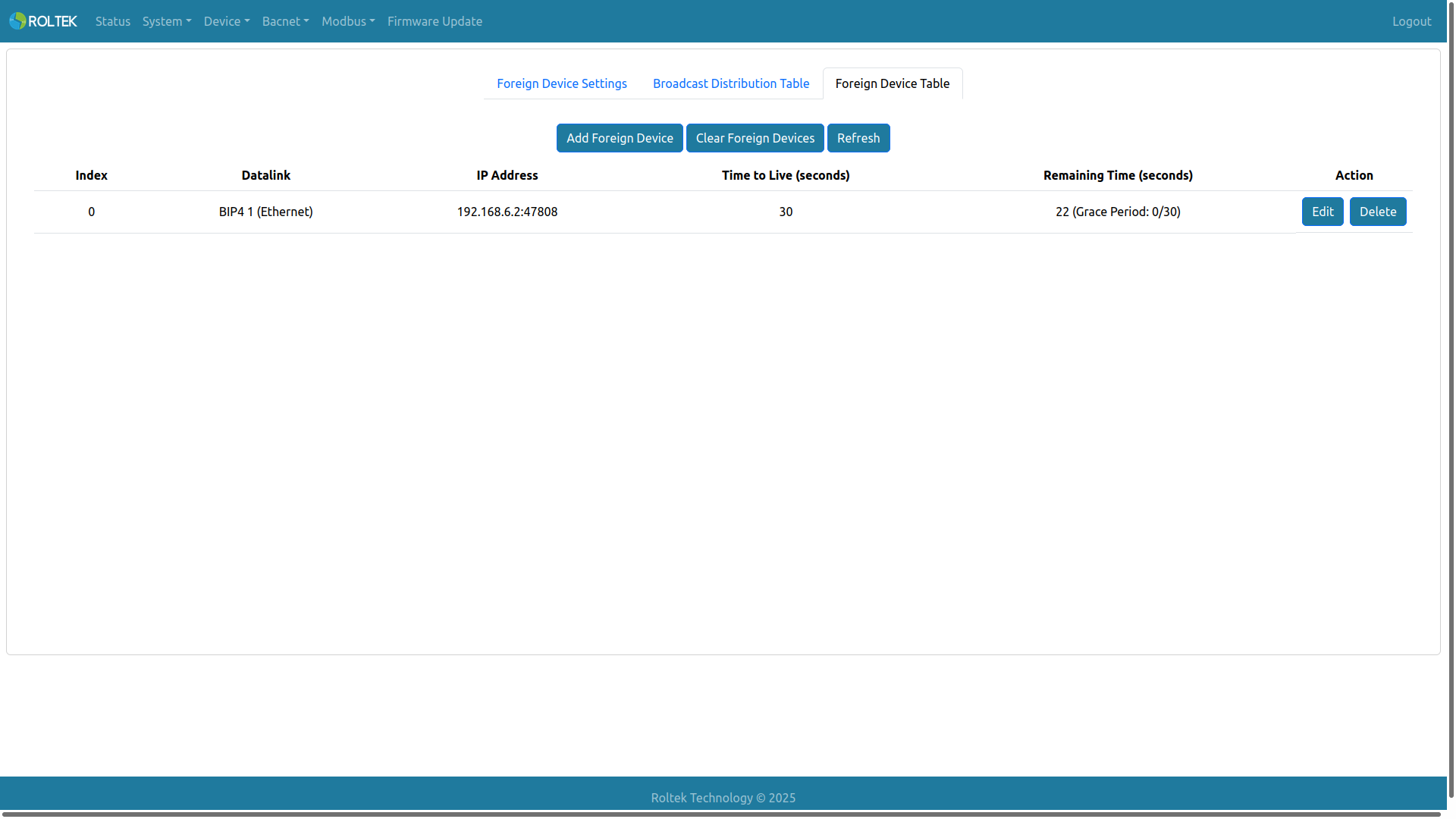

Foreign Device Table​

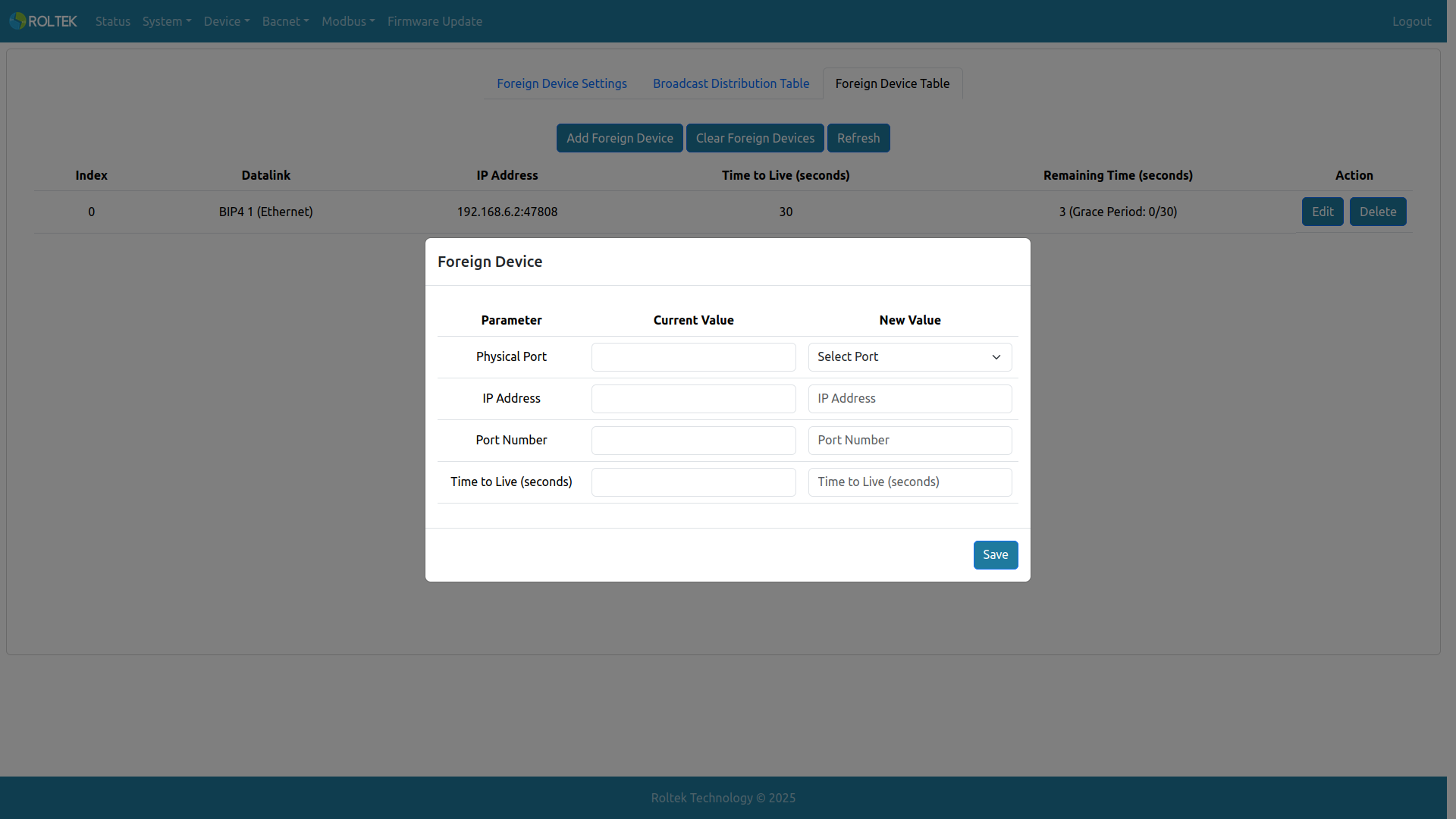

  • Add Foreign Device: Wird verwendet, um ein foreign device hinzuzufügen (verwenden Sie diese Methode oder Edit nicht, um foreign devices tatsächlich hinzuzufügen/bearbeiten. Nur für Debugging, Tests usw. verwenden).
  • Clear Foreign Devices: Löscht die foreign devices.
  • Refresh: Aktualisiert die Tabelleninformationen.

Es können nur zehn Einträge pro Port vorgenommen werden. Die Tabelle zeigt folgende Informationen an:

  • An welchem Port sich das foreign device befindet.
  • Die Adresse des foreign device.
  • Der time to live Wert des foreign device in Sekunden.
  • Die verbleibende Zeit des foreign device in Sekunden.

Wenn die verbleibende Zeit 0 Sekunden erreicht, beginnt die Grace Period (30 Sekunden). Wenn während dieser Zeit keine Register Foreign Device Anfrage empfangen wird, wird der Eintrag des foreign device gelöscht.

  • Physical Port: An welchem Port sich das foreign device befindet. Optionen: Ethernet (BACnet IP 1), Wi-Fi (BACnet IP 2)
  • IP Address: Die IP-Adresse des foreign device. XXX.XXX.XXX.XXX (z.B.: 192.168.1.2)
  • Port Number: Die Portnummer des foreign device. Gültiger Bereich 47808 - 47823 und 49152 - 65535.
  • Time to Live (Seconds): Der time to live Wert des foreign device in Sekunden. Gültiger Bereich 0 - 65535.
