BACnet Netzwerk Explorer

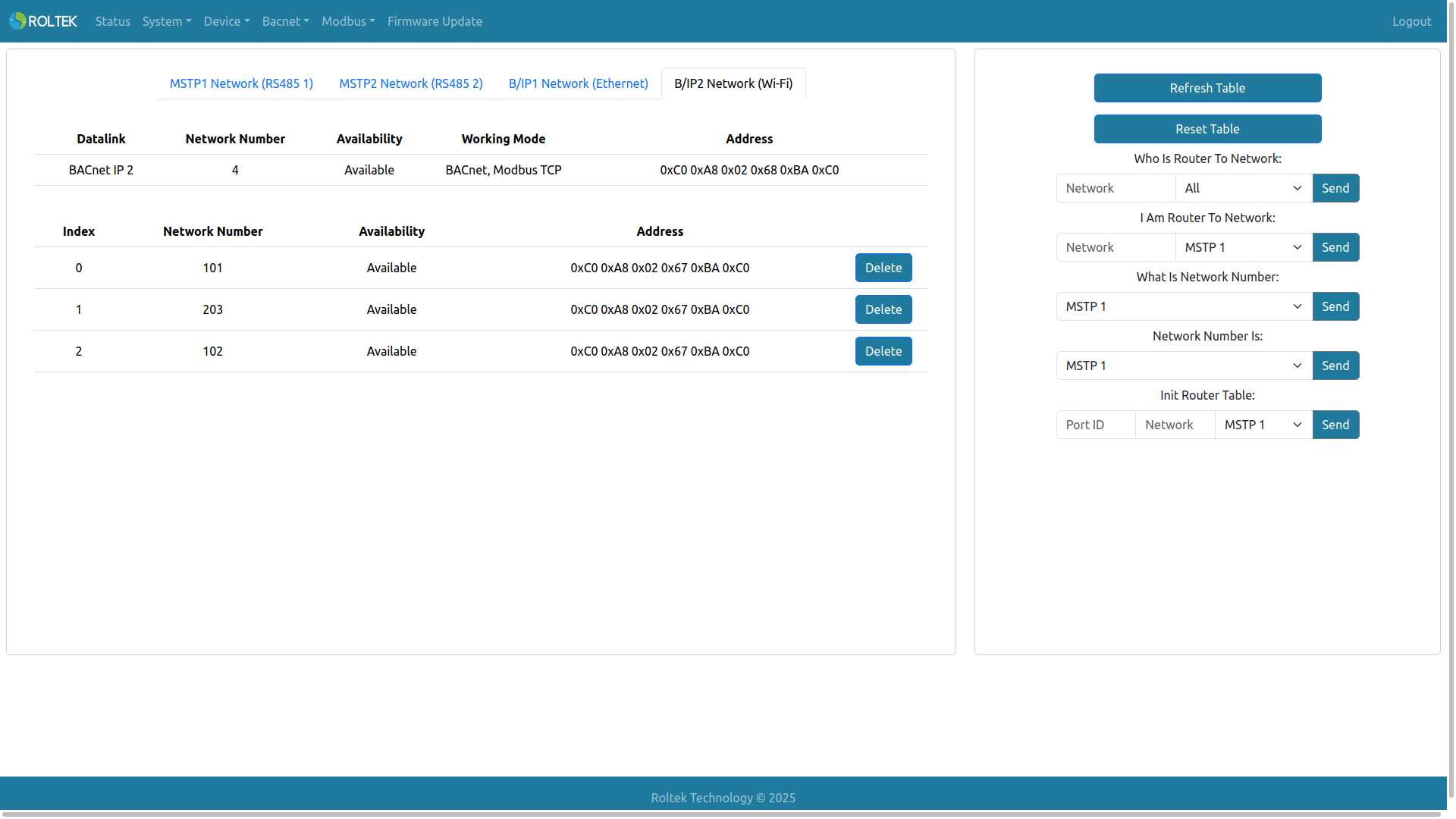

In diesem Menü kann die grundlegende Überwachung von BACnet-Netzwerken durchgeführt werden. Die anderen Netzwerke, die mit dem DC620 DUAL BACnet IoT Gateway verbunden sind, sowie deren Router-Adressen können hier angezeigt werden. Einige Network Layer-Nachrichten können ebenfalls von hier aus gesendet werden, um das Netzwerk zu diagnostizieren und zu steuern. Zwischen den Tabs kann die Ansicht zwischen den verschiedenen Ports des DC620 DUAL BACnet IoT Gateway geändert werden:
- MSTP1 Netzwerk (RS485 1)
- MSTP2 Netzwerk (RS485 2)
- B/IP1 Netzwerk (Ethernet)
- B/IP2 Netzwerk (Wi-Fi)
Jeder Tab zeigt die Informationen zu diesem Port an. Darunter ist die Routing-Tabelle für jeden Port sichtbar.
- Who Is Router To Network: Das Network-Feld kann leer gelassen werden, um alle Netzwerke abzufragen, oder eine bestimmte Netzwerknummer eingegeben werden (1 - 65534). Datalink-Optionen: MSTP 1, MSTP 2, B/IP 1, B/IP 2, All.
- I Am Router To Network: Das Network-Feld kann leer gelassen werden, um unsere gesamte Routing-Tabelle zu melden, oder eine bestimmte Netzwerknummer eingegeben werden (1 - 65534). Datalink-Optionen: MSTP 1, MSTP 2, B/IP 1, B/IP 2, All.
- What Is Network Number: Datalink-Optionen: MSTP 1, MSTP 2, B/IP 1, B/IP 2, All.
- Network Number Is: Datalink-Optionen: MSTP 1, MSTP 2, B/IP 1, B/IP 2, All.
- Init Router Table: Sowohl das Port ID- als auch das Network-Feld können leer gelassen werden. Wenn sie leer gelassen werden, gibt das antwortende Gerät seine vollständige Routing-Tabelle zurück. Wenn die Port ID null ist, wird die Netzwerknummer aus der Routing-Tabelle des Empfängers gelöscht. Wenn die Port ID nicht null ist, wird die Netzwerknummer zur Routing-Tabelle des Empfängers hinzugefügt. Datalink-Optionen: MSTP 1, MSTP 2, B/IP 1, B/IP 2, All.
