BACnet MSTP-Einstellungen

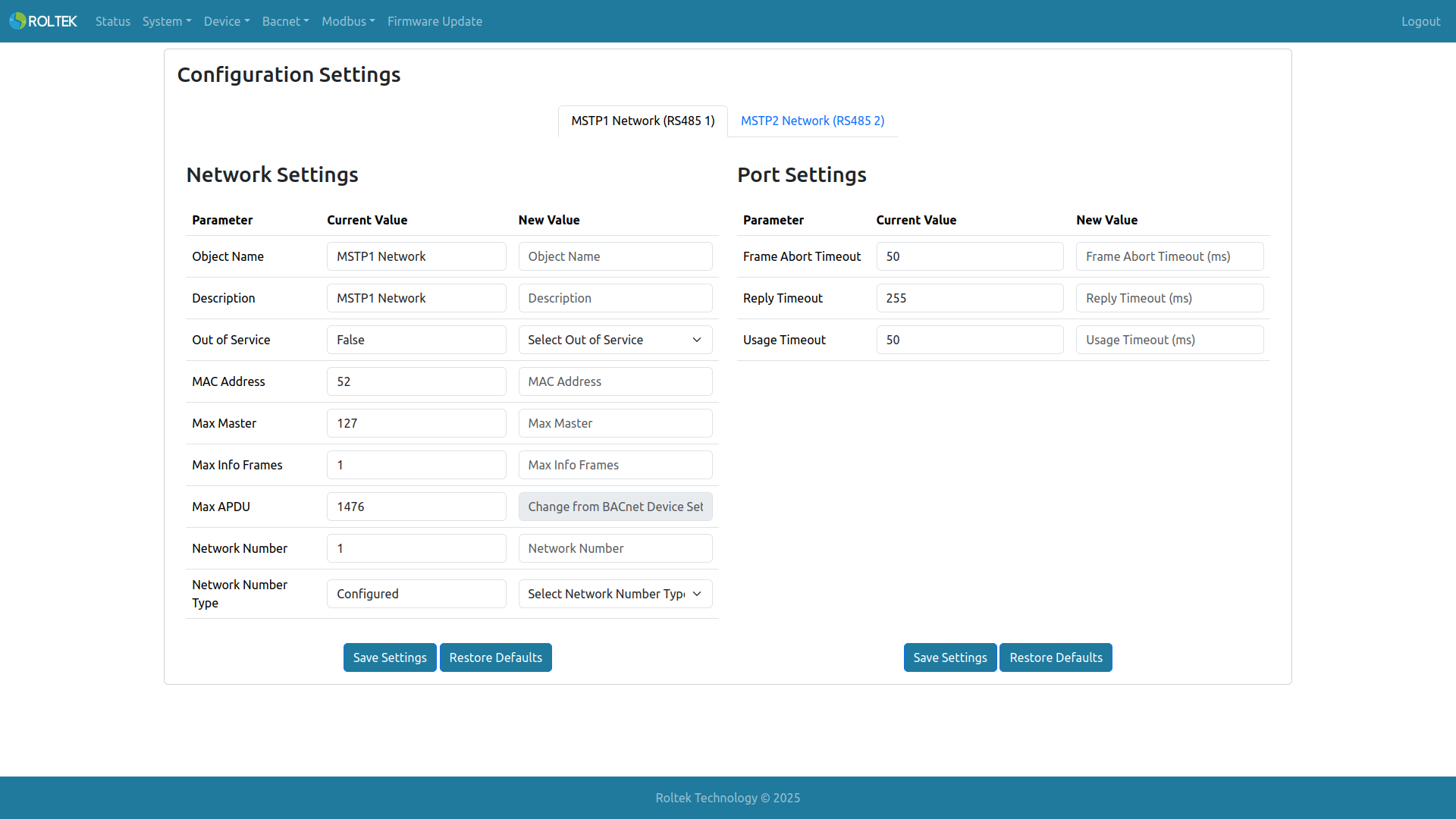

Hier können die MS/TP-Einstellungen des Geräts konfiguriert werden. Registerkarte 1 ist für MSTP 1 (RS485 1); Registerkarte 2 ist für MSTP 2 (RS485 2). Konfigurationseinstellungen sind in zwei Abschnitte unterteilt: Netzwerkeinstellungen und Port-Einstellungen. Die Netzwerkeinstellungen sind für die MS/TP-Netzwerkkonfigurationen; die Port-Einstellungen werden für die MS/TP-Zeitkonfigurationen verwendet. Jede Einstellungsgruppe hat ihre eigenen Einstellungen speichern und Standardeinstellungen wiederherstellen Schaltflächen. Diese Schaltflächen aktualisieren die Konfigurationen sowohl für MSTP 1 als auch für MSTP 2.

Netzwerkeinstellungen​

  • Object Name: Die Object Name-Eigenschaft des BACnet-Objekts (BACnet Network Port Object). Die zulässige Länge beträgt 1-31. Nur GROSSBUCHSTABEN, Kleinbuchstaben, Ziffern von 0-9, Leerzeichen, Kommas und Punkte sind zulässig.
  • Description: Die Description-Eigenschaft des BACnet-Objekts. Die zulässige Länge beträgt 1-31. Nur GROSSBUCHSTABEN, Kleinbuchstaben, Ziffern von 0-9, Leerzeichen, Kommas und Punkte sind zulässig.
  • Out of Service: Die Out of Service-Eigenschaft des BACnet-Objekts. False: Der Netzwerkport startet die BACnet-Kommunikation. True: Der Netzwerkport stoppt die BACnet-Kommunikation.
  • MAC Address: Die MAC Address-Eigenschaft des BACnet-Objekts. Der gültige Bereich liegt zwischen 1 und 127.
  • Max Master: Die Max Master-Eigenschaft des BACnet-Objekts. Der gültige Bereich liegt zwischen 1 und 127.
  • Max Info Frames: Die Max Info Frames-Eigenschaft des BACnet-Objekts. Der gültige Bereich liegt zwischen 1 und 4.
  • Max APDU: Die maximale APDU-Länge des BACnet-Objekts. Muss im Menü BACnet Device Settings geändert werden.
  • Network Number: Die Netzwerknummer des BACnet-Objekts. Der Bereich liegt zwischen 1 und 65534. Darf nicht von einem anderen Netzwerkport verwendet werden.
  • Network Number Type: Die Network Number Type-Eigenschaft des BACnet-Objekts. Learned: Das DC620 DUAL BACnet IoT Gateway lernt die Netzwerknummer für diesen Port über das Netzwerk. Configured: Das DC620 DUAL BACnet IoT Gateway verwendet die konfigurierte Netzwerknummer für diesen Port.

Port-Einstellungen​

  • Frame Abort Timeout: Der Frame Abort Timeout-Wert des MS/TP-Ports. Kann einen Wert zwischen 10 ms und 100 ms annehmen.
  • Reply Timeout: Der Reply Timeout-Wert des MS/TP-Ports. Kann einen Wert zwischen 255 ms und 300 ms annehmen.
  • Usage Timeout: Der Usage Timeout-Wert des MS/TP-Ports. Kann einen Wert zwischen 20 ms und 100 ms annehmen.
