Tags

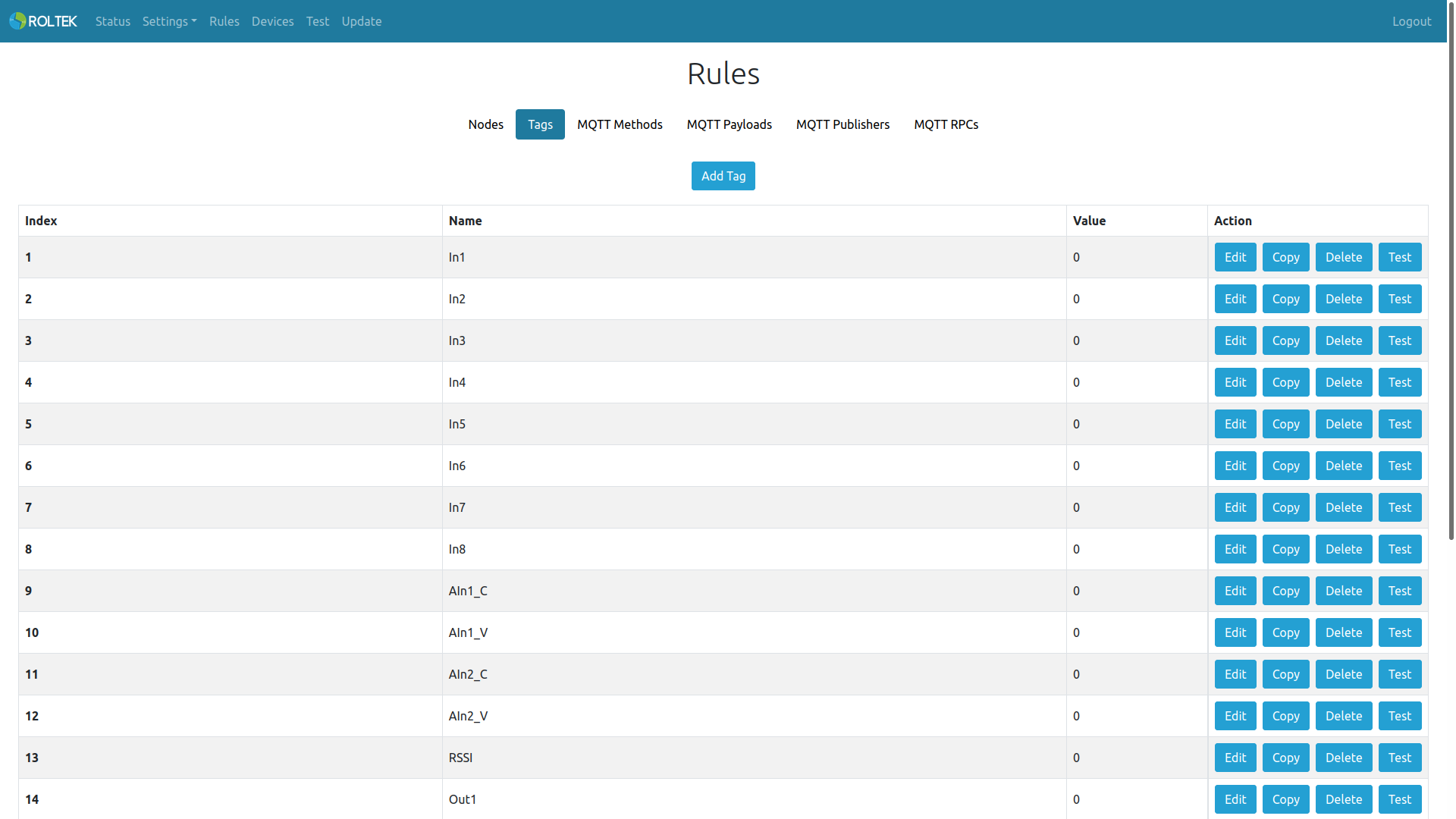

Tag Node'daki register değerine karşılık gelmektedir. Varsayılan konfigürasyonda, aşağıdaki resimde gösterilen tag'lar cihaza kaydedilir. Tagler cihazın kendisine ait ve register değerlerini CloudIO Node'undan almaktadır.

Maksimum konfigüre edilebilen tag sayısı 50'dir.

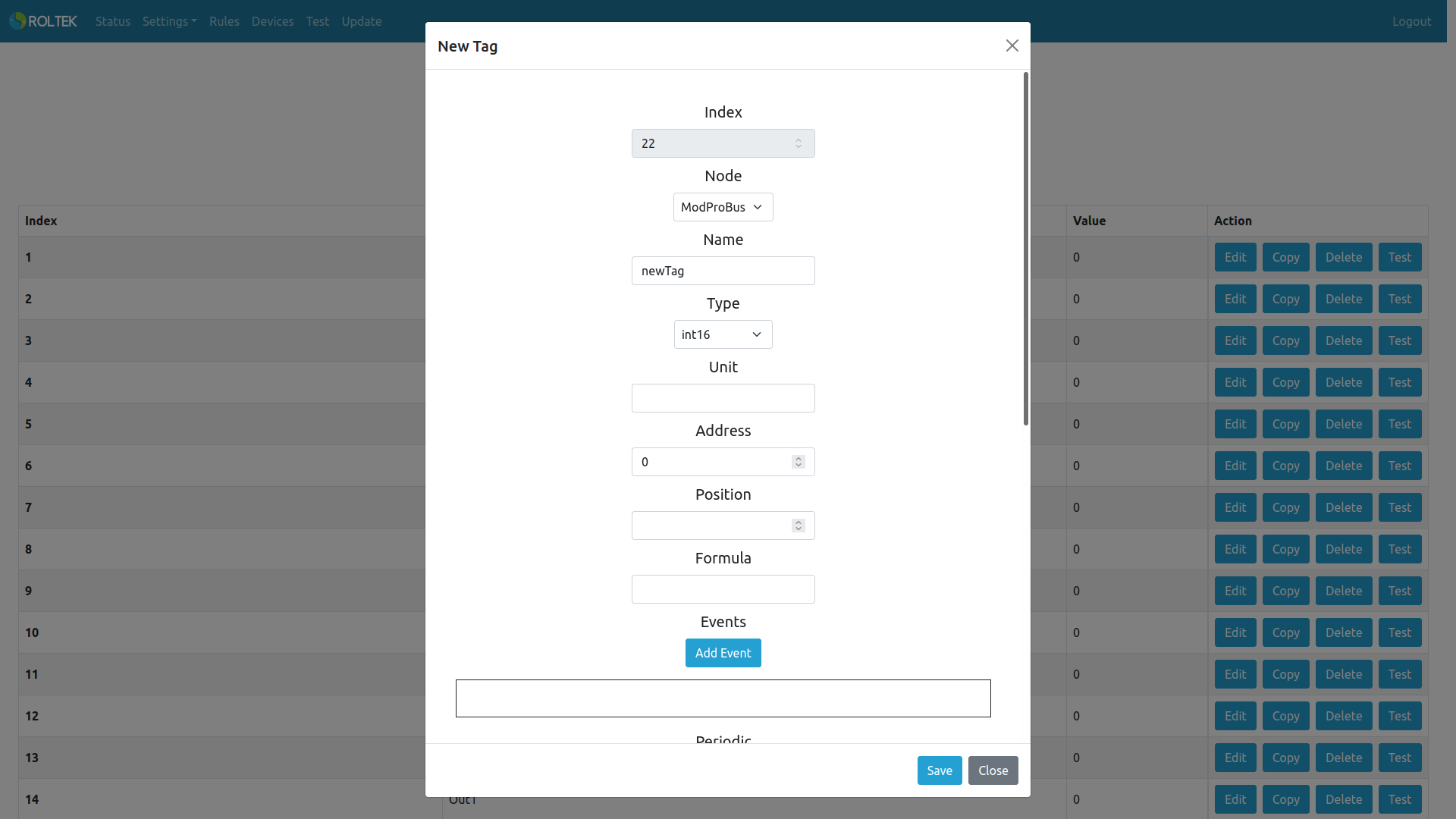

Kullanıcı yeni tag'leri Add Tag butonuna tıklayarak ekleyebilir.

• Index: Tag'in index değeri. Cihaz tarafından otomatik olarak atanır, değiştirilemez.
• Node: Tag'in değerini hangi Node'dan alacağını belirlemek için.
• Name: Tag'in adı (Maksimum uzunluk 16).
• Type: Tag'in data çeşidini belirler. Seçenekler:
  • bool
  • int8
  • uint8
  • int16
  • uint16
  • int32
  • uint32
  • int64
  • uint64
  • float double
• Unit: Data çeşidinin adı. Bu seçenek isteğe bağlı.
• Address: Tag'in adresi. Adres değeri Node'un adres değerine eşit ya da daha yüksek olmalı ve Node'un adres ve miktar değerlerinin toplamından eşit ya da bu değerlerden daha az olmalıdır.
• Position: Seçilen tag çeşidi bool ise bu ayar tag'den hangi bit'in okunacağını belirler.
• Formula: Matematiksel ve mantıksal işlemlerin yapılması için belirlenmiş tag.
  • Örnek formuller:
    • counter1*100/5
    • (tag1+7.65)*100

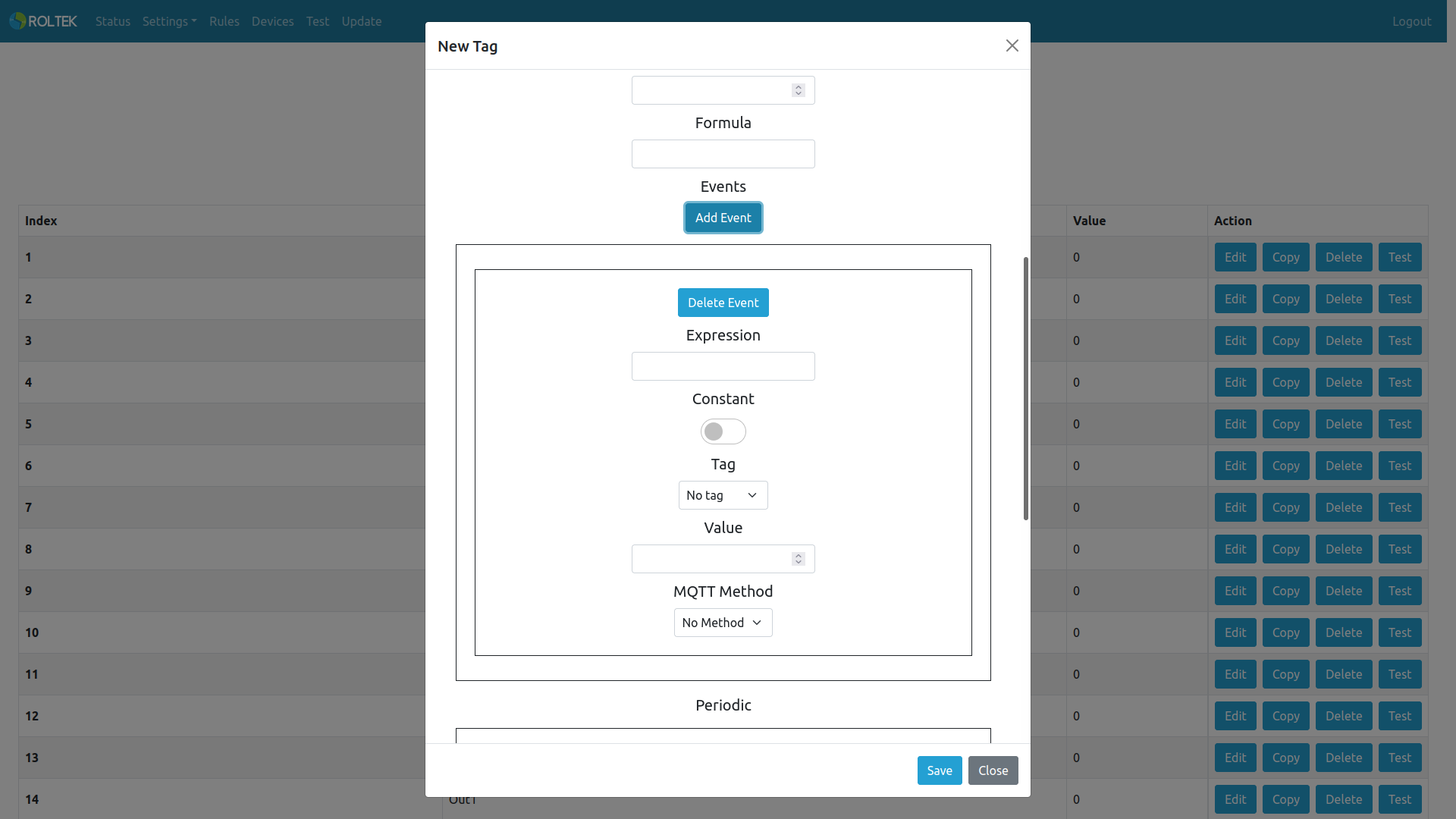

• Events: Kullanıcı tag'lere Add Event butonunu kullanarak Event ekleyebilir. Eğer verilen Expression değerlendirilirse, tag değeri seçilen** tag**'e yazılacaktır. Constant etkinleştirilirse, constant **Value **seçilen tag'e yazılacak.Tag başına maksimum konfigüre edilebilir event sayısı 5'tir.
  • Örnek İfade:
    • In1==1
    • (tag1>40)&&(tag1<90)
    • tag1!=0
    • tag1>tag46
  • Önemli: Seçilen** Tag**'in Write Enable seçeneği etkinleştirilmeli ve Function Code ve Address value değerleri girilmelidir.
  • Kullanıcı Delete Event butonuna tıklayarak eventleri silebilir.

• Seçili Tag'in Write Enableözelliği etkinleştirilmiş olmalı ve Function Code ile Address value girilmiş olmalıdır.

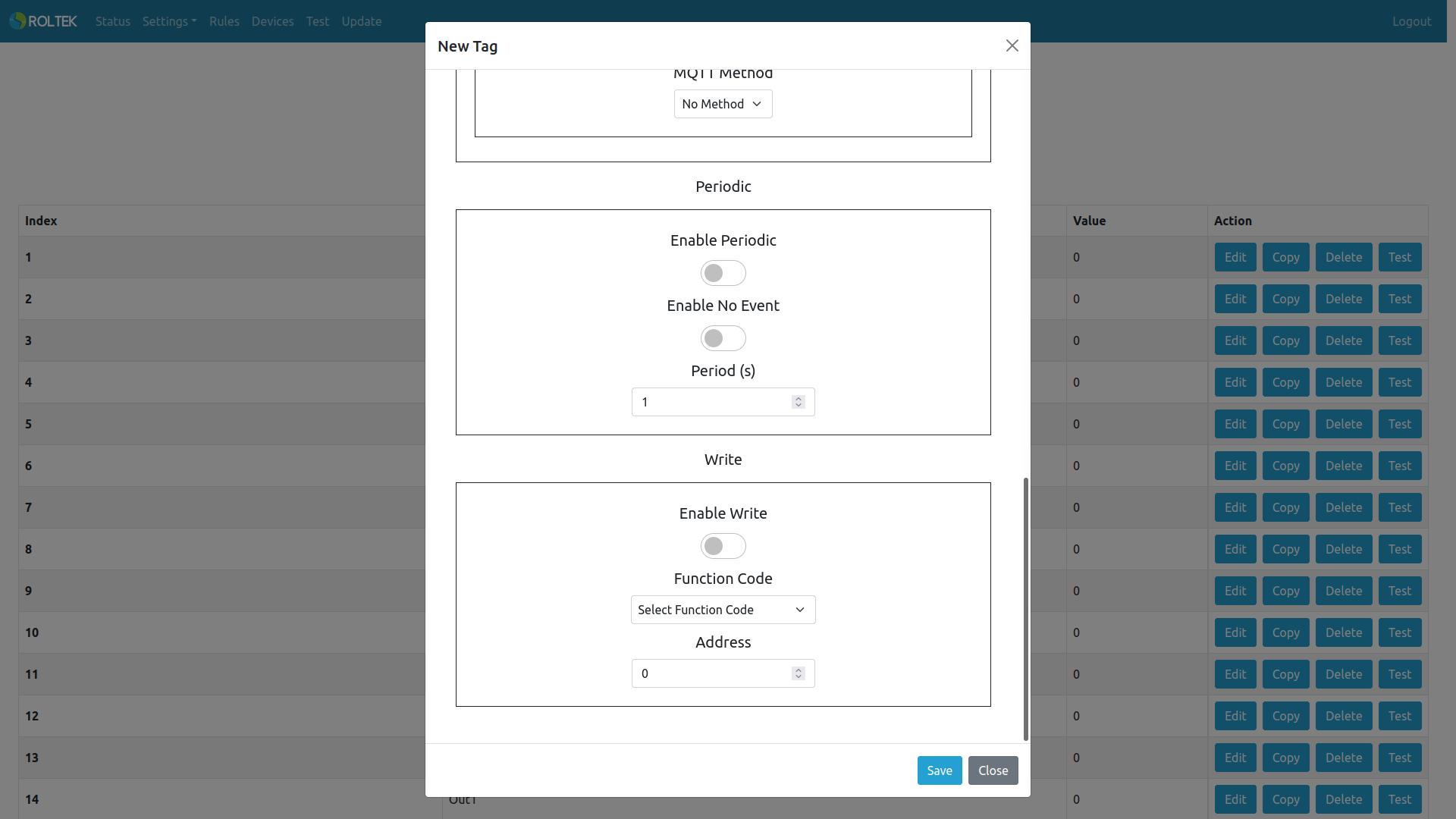

• Periodic: Enable Periodic seçeneği etkinleştirilmişse ve verilen Expression değerlendirilebilirse, tag'in değeri Event'teki Method yoluyla periyodik olarak verilen Period (saniye) değeriyle iletilecektir. Eğer Enable No Event seçeneği seçilmişse, tag'in değeri periyodik olarak Event'e uygun şekilde periyodik olarak verilen Period (saniye) değeriyle **Expression'**un değerlendirilebilir olup olmadığına bakılmaksızın gerçekleştirilecektir.

• Write: Tag için yazmayı etkinleştirir.

  • Enable Write: Tag için yazmayı etkinleştirir.
  • Function Code: Tag yazmak için Modbus function code'u. Seçenekler:
    • 05 Write Single Coil
    • 06 Write Single Register
    • 15 Write Multiple Coils
    • 16 Write Multiple Registers
  • Address: Yazılacak adres.
