Nodes
Rules, Nodes sekmeleri bu sayfaya yönlendirir.

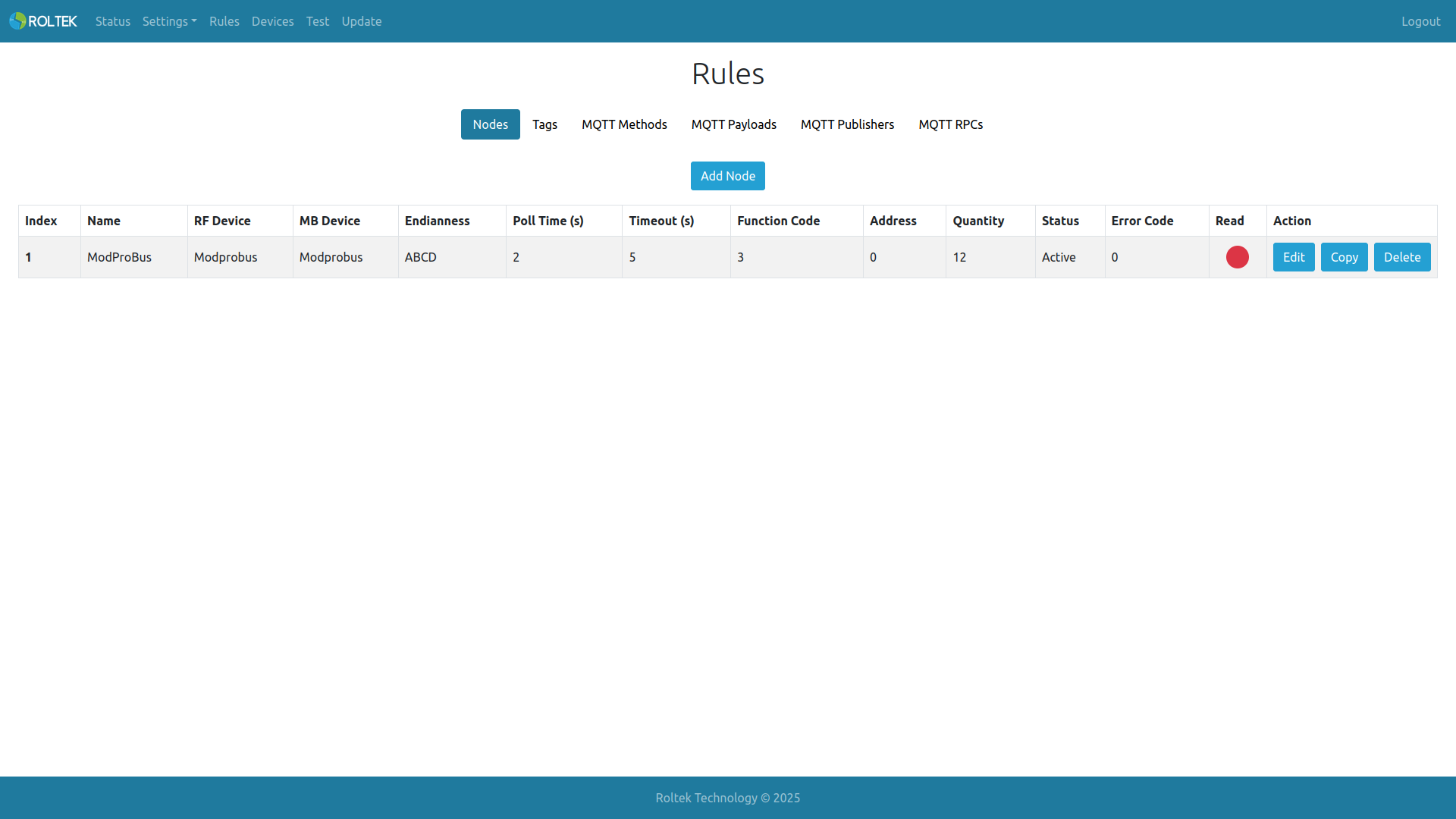

Node, harici bir modbus cihazıdır. Varsayılan konfigürasyonda, ModProBus adında bir node cihazda mevcuttur. ModProBus cihazın kendisidir, kendi node'udur ve cihazın kendi registerlarından değerleri okur.
Önemli: Devices sekmesindeki Modbus Configuration'dan Slave ID ve RF Modems'ten Device ID, ModProBus Node'unun Slave ID'si ile aynı değere sahip olmak zorundadır.
Konfigüre edilebilir maksimum Node sayısı 10'dur.

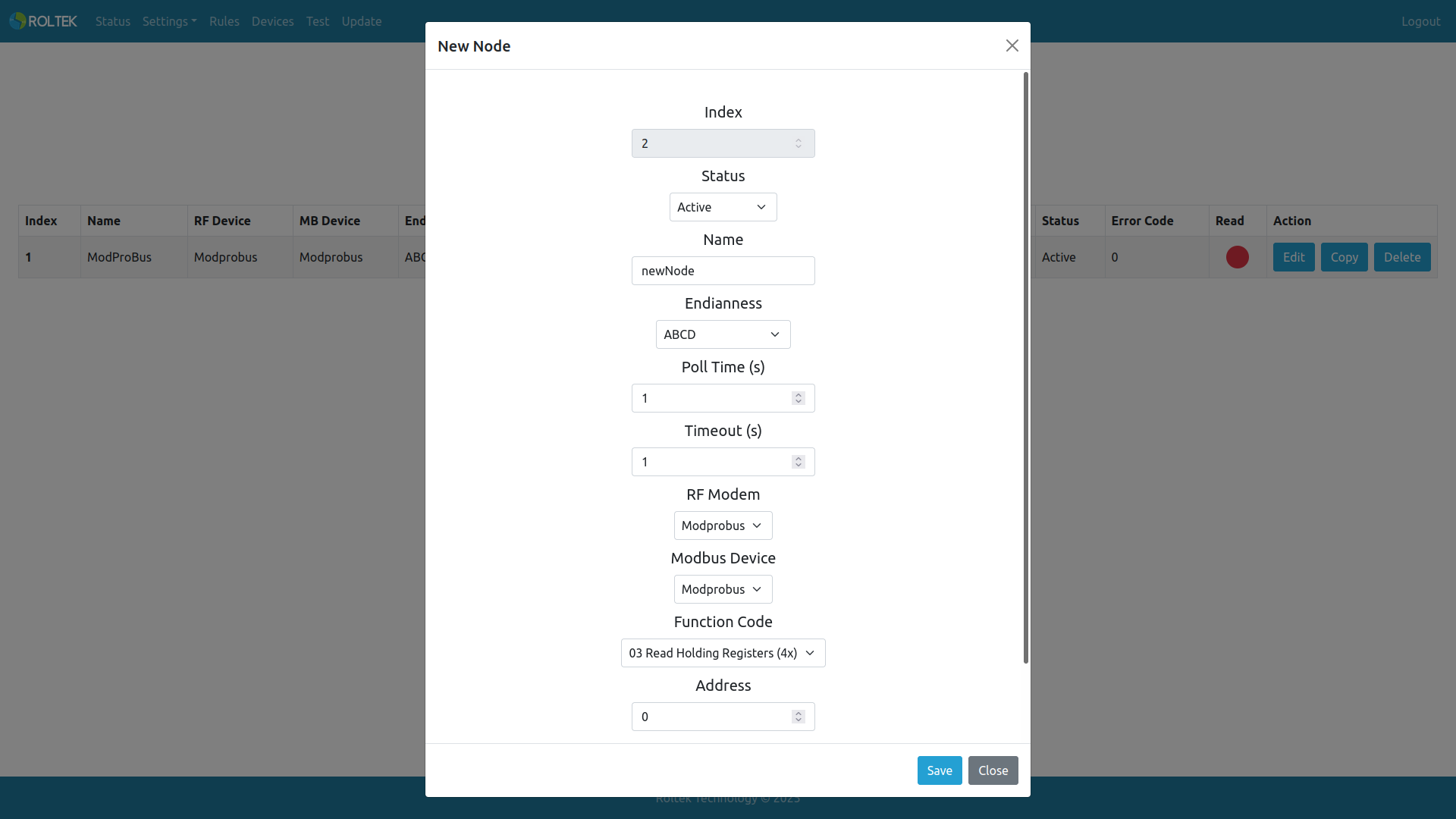

Kullanıcı yeni node'ları Add Node butonuna tıklayarak ekleyebilir.
| Parametre | Açıklama | Değerler |
|---|---|---|
| Index | Node'un index değeri. Cihaz tarafından otomatik olarak atanır, değiştirilemez. | |
| Status | Node'un durumu. | Active Passive |
| Name | Node'un adı (Maksimum uzunluk 16) | |
| Endianness | Cihazın endianlığı. | ABCD DCBA BADC CDAB |
| Poll time (seconds) | Modbus cihazdan veri okuma aralığı. | |
| Timeout (seconds) | Cihazdan veri okurken ki zaman aşımı süresi. | |
| RF Modem | Verinin okunmak istediği RF Modem. | |
| Modbus Device | Verinin okunmak istediği Modbus Device. | |
| Function Code | Modbus RTU ya da Modbus TCP cihazdan veri okumak için gereken fonksiyon kodları. | 01 Read Coils (0x) 02 Read Discrete Inputs (1x) 03 Read Holding Registers (4x) 04 Read Input Registers(3x) |
| Address | Okumak istenen registerların başlangıç adresi. | |
| Quantity | Okumak istenen registerların sayısı. |
- Mesh mode kullanılırken Timeout, maksimum ileti süresi değerinin iki katından fazla olmalıdır.
