Nodes
Rules, Nodes sekmeleri bu sayfaya yönlendirir.

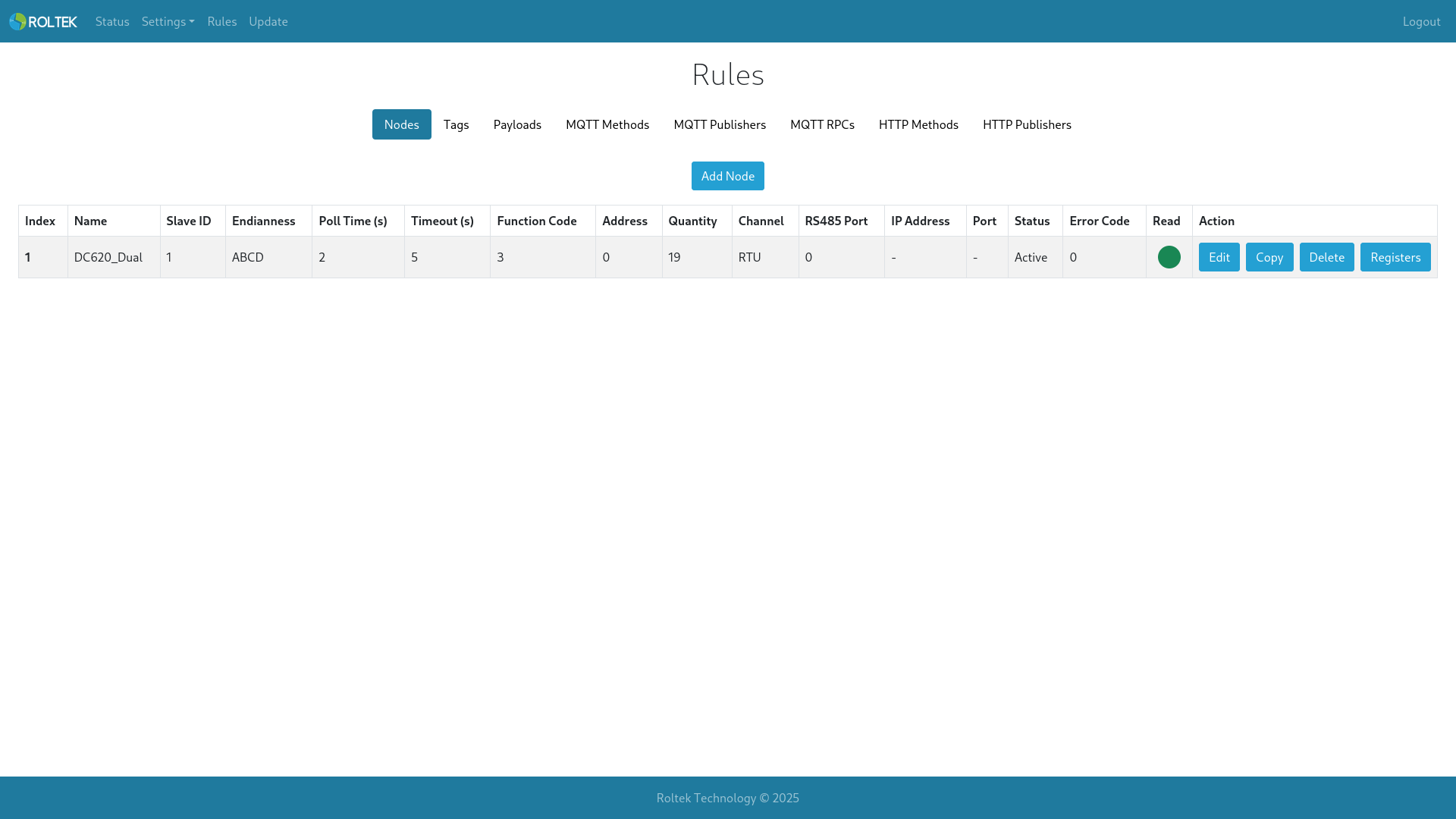

Node, harici bir modbus cihazıdır. Varsayılan konfigürasyonda, DC620_Dual adında bir node cihazda mevcuttur. DC620_Dual cihazın kendisidir, kendi node'udur ve cihazın kendi registerlarından değerleri okur.
Önemli: Devices sekmesindeki Modbus Configuration kısmındaki Slave ID, DC620_Dual Node'unun Slave ID'si ile aynı değere sahip olmak zorundadır.
Konfigüre edilebilir maksimum Node sayısı 32'dir.

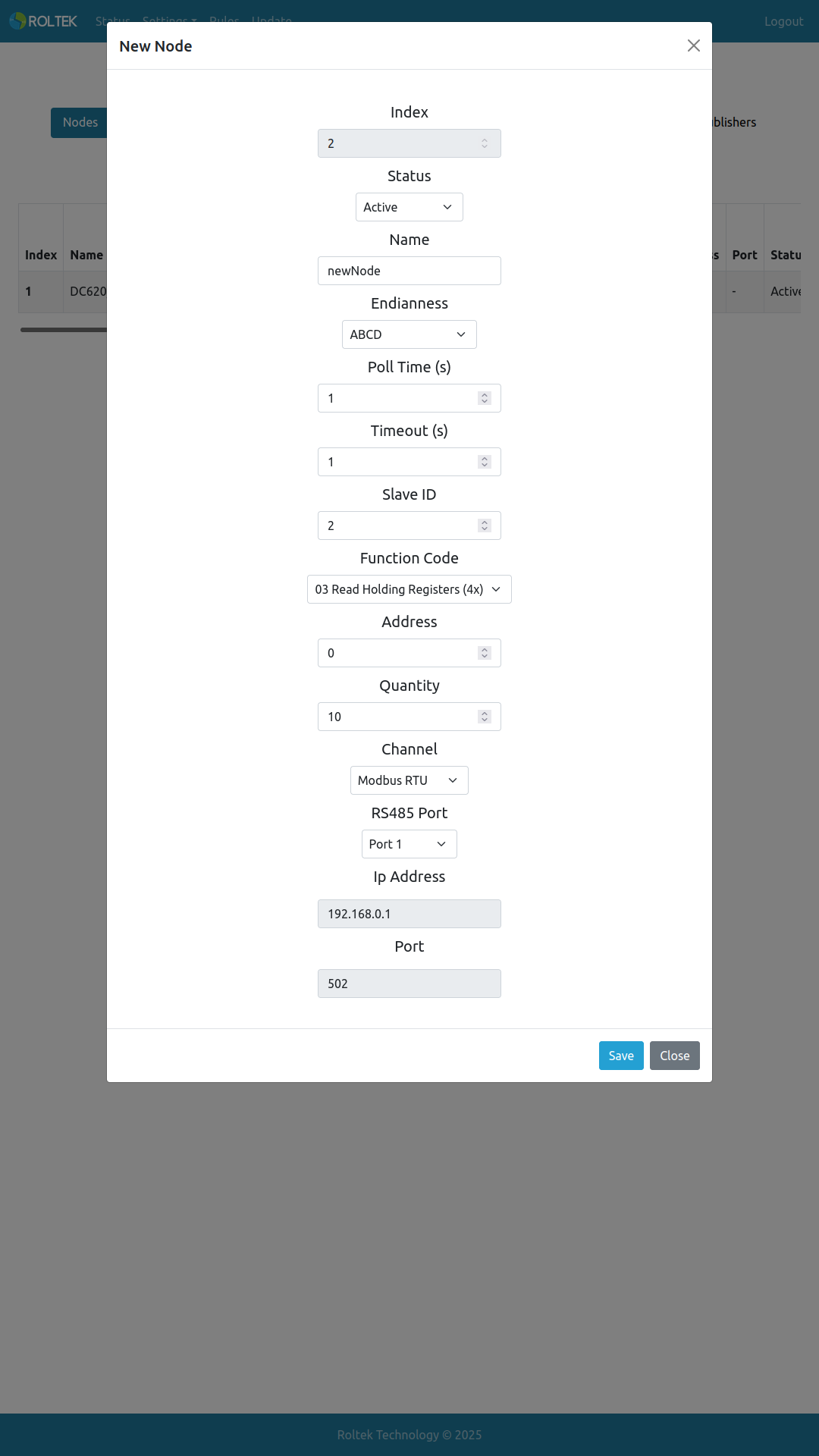

Kullanıcı yeni node'ları Add Node butonuna tıklayarak ekleyebilir.
| Parametre | Açıklama | Değerler |
|---|---|---|
| Index | Node'un index değeri. Cihaz tarafından otomatik olarak atanır, değiştirilemez. | |
| Status | Node'un durumu. | Active Passive |
| Name | Node'un adı (Maksimum uzunluk 16) | |
| Endianness | Cihazın endianlığı. | ABCD DCBA BADC CDAB |
| Poll time (seconds) | Modbus cihazdan veri okuma aralığı. | |
| Timeout (seconds) | Cihazdan veri okurken ki zaman aşımı süresi. | |
| Slave ID | Modbus RTU veya Modbus TCP cihazının Slave ID'si. | |
| Function Code | Modbus RTU ya da Modbus TCP cihazdan veri okumak için gereken fonksiyon kodları. | 01 Read Coils (0x) 02 Read Discrete Inputs (1x) 03 Read Holding Registers (4x) 04 Read Input Registers(3x) |
| Address | Okumak istenen registerların başlangıç adresi. | |
| Quantity | Okumak istenen registerların sayısı. | |
| Channel | Bağlantı tipi. | Modbus RTU Modbus TCP/IP |
| RS485 Port | RS485 Portu. | Port 0 (Cihaz kendi registerlarını okuyacaktır) Port 1 Port 2 |
| IP Address | Modbus TCP/IP seçeneği seçilmişse, cihazın IP adresi girilmesi gerekmektedir. | |
| Port | Modbus TCP/IP seçeneği seçilmişse, cihazın port numarası girilmesi gerekmektedir. |
