MQTT RPC

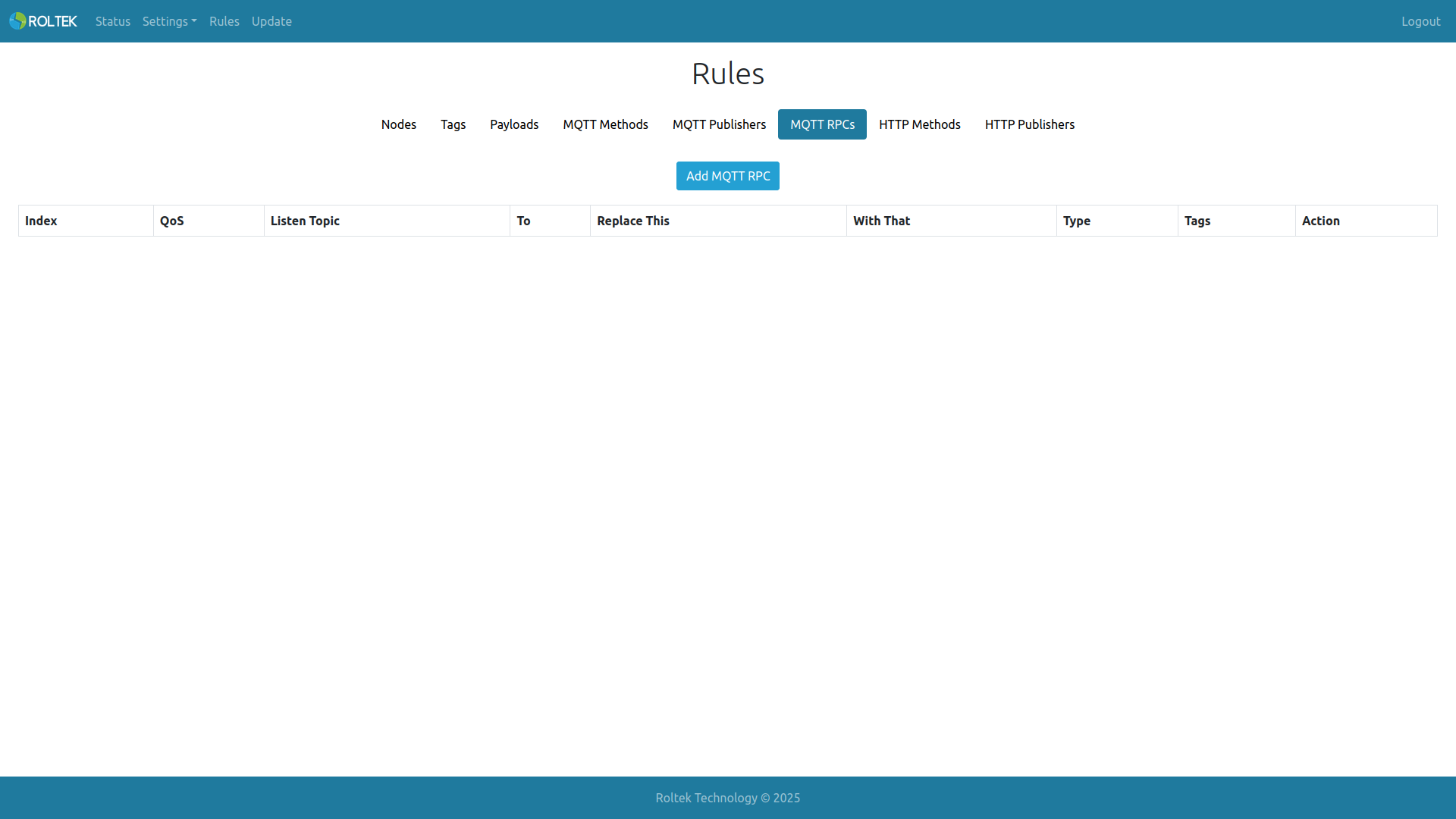

Rules, MQTT RPCs sekmeleri bu sayfaya yönlendirir.

Maksimum yapılandırılabilir MQTT RPC sayısı 32'dir.

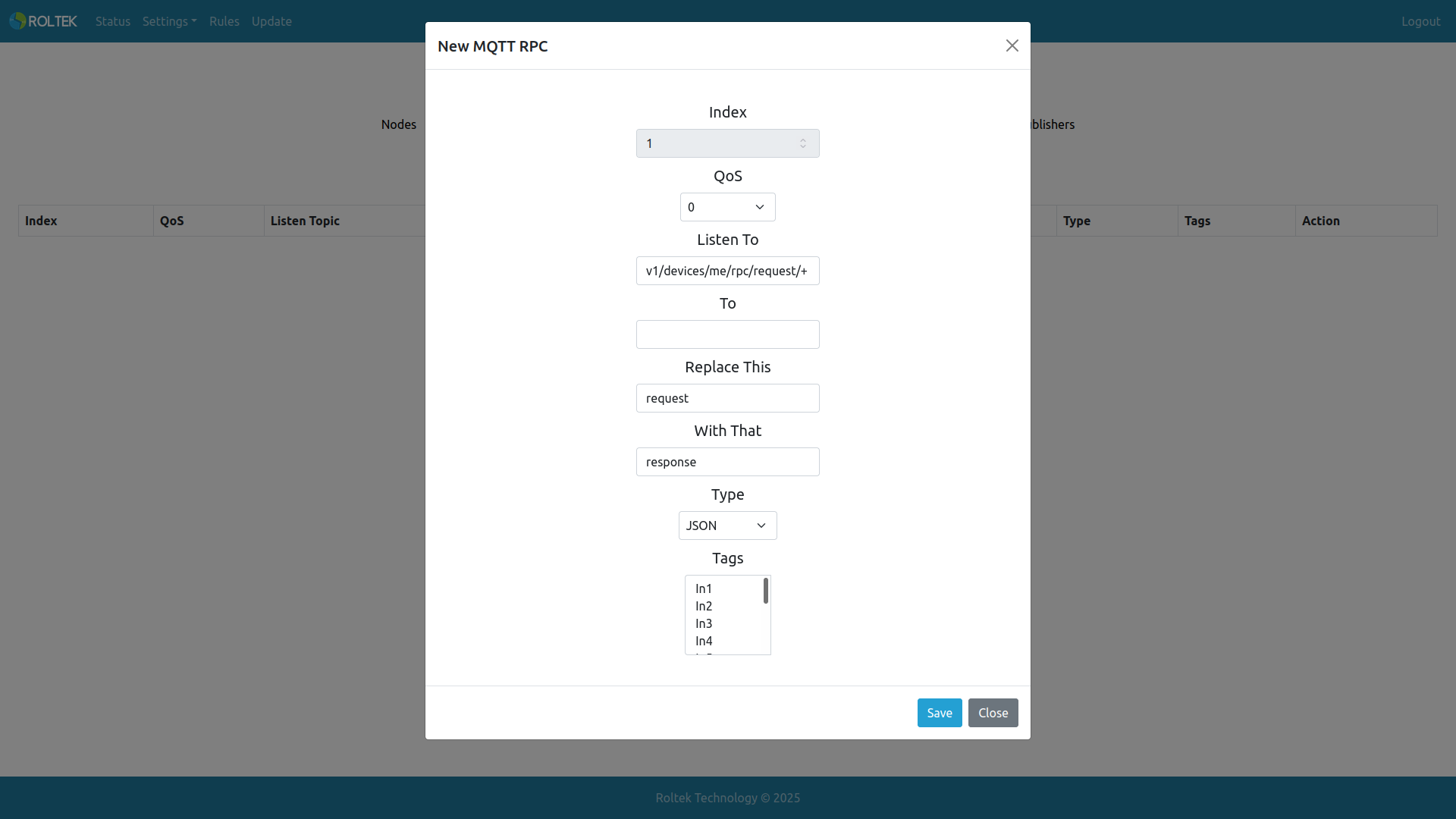

Kullanıcılar, Add MQTT RPC butonuna tıklayarak tag’leri MQTT broker’dan okumak veya yazmak için MQTT RPC tanımlayabilir.

• Index: MQTT RPC’nin index değeri. Cihaz tarafından otomatik atanır, değiştirilemez.
• QoS: MQTT publisher’ın Quality of Service değeri. Seçenekler:
  • 0
  • 1
  • 2
• Listen To: MQTT Broker’dan gelen mesajları dinlemek için topic (Maksimum uzunluk 128).
• To: Talep edilen tag değerlerini göndermek için topic (Maksimum uzunluk 128).
• Replace This: Gelen mesaj topic’inde değiştirilecek değer. Bu seçenek boş değilse, verilen değer topic isminde bulunmalıdır (Maksimum uzunluk 128).
• With That: Gelen mesaj topic’inde Replace This değerinin yerine konulacak değer (Maksimum uzunluk 128).
• Type: RPC tipi. Seçenekler:
  • ASCII
  • Binary
  • JSON
• Tags: MQTT Broker’dan okunacak veya yazılacak tag’ler. Birden fazla tag seçimi yapılabilir.

RPC Payload Örnekleri (Gateway Modu Devre Dışı)

Set Value

İstek:

{
    "method": "setValue",
    "params": {
        "Out1Lock":"1"
    }
}

Yanıt:

{
    "method": "setValue",
    "params": {
        "Out1Lock":"1"
    }
}

Get Value

İstek:

{
    "method": "getOut1Lock"
}

Yanıt:

{
    "tag": "Out1Lock",
    "raw": "1",
    "cal": "1",
    "last": "0"
}

RPC Payload Örnekleri (Gateway Modu Etkin)

Node slave ID'si cihazdan farklı bir slave ID'yken.

Set Value

İstek:

{
    "device": "testNode",
    "data": {
        "id": 1,
        "method": "setValue",
        "params": {
            "testTag": "1"
        }
    }
}

Yanıt:

{
    "device": "testNode",
    "id": 1,
    "data": {
        "success": true
    }
}

Get Value

İstek:

{
    "device": "testNode",
    "data": {
        "id": 1,
        "method": "gettestTag"
    }
}

Yanıt:

{
    "device": "testNode",
    "id": 1,
    "data": {
        "tag": "testTag",
        "raw": "1",
        "cal": "1",
        "last": "0",
    }
}
