Knoten
Regeln, Knoten-Register leiten zu dieser Seite.
Knoten ist ein externes Modbus-Gerät. In der Standardkonfiguration ist ein Knoten mit dem Namen DC620_Dual im Gerät vorhanden. Das DC620_Dual ist das Gerät selbst, es ist sein eigener Knoten und liest Werte aus den eigenen Registern des Geräts.
Wichtig: Der Slave ID-Wert im Abschnitt Modbus-Konfiguration des Devices-Registers muss den gleichen Wert wie die Slave ID des DC620_Dual Knotens haben.
Die maximal konfigurierbare Anzahl an Knoten beträgt 32.

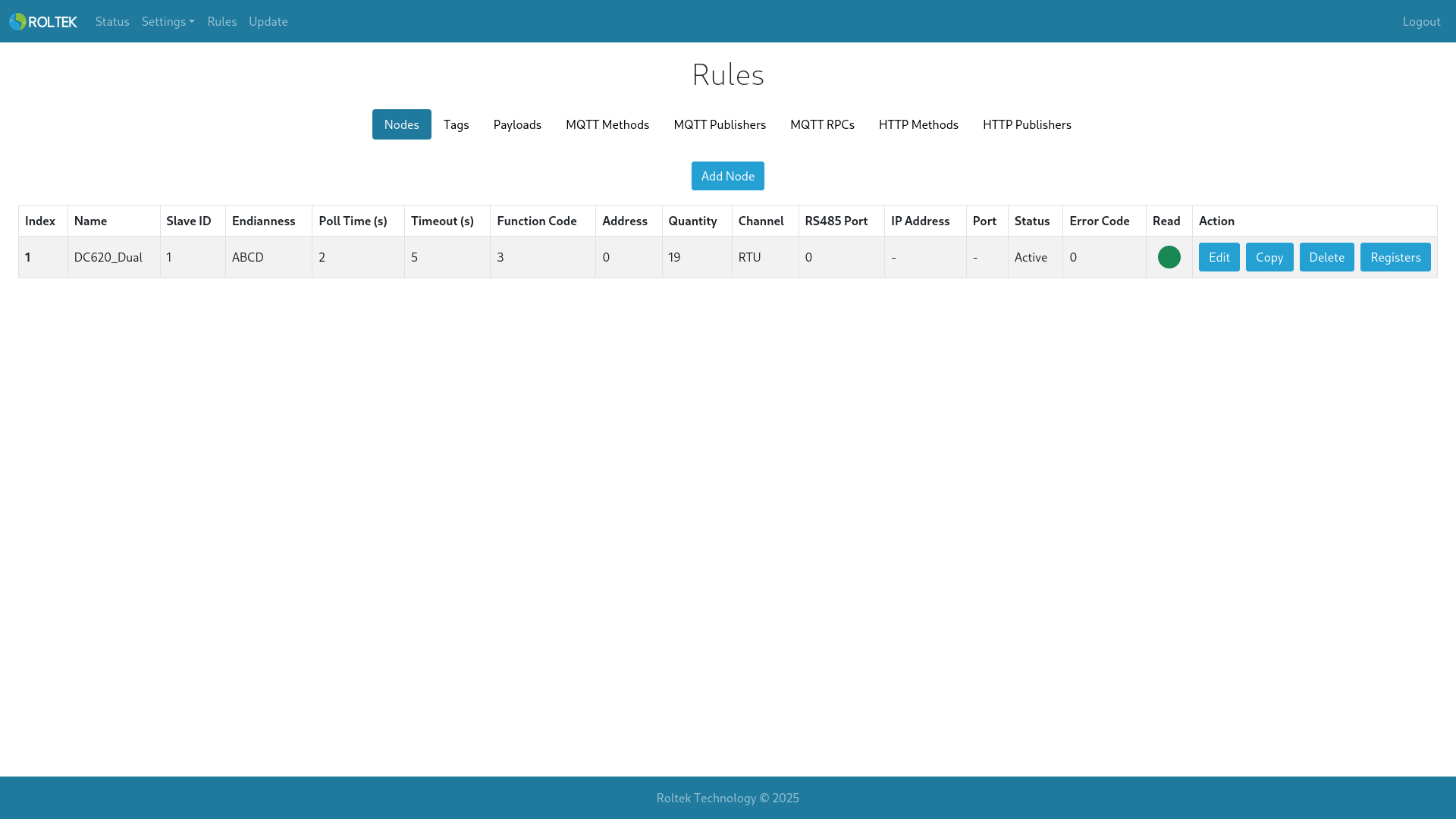

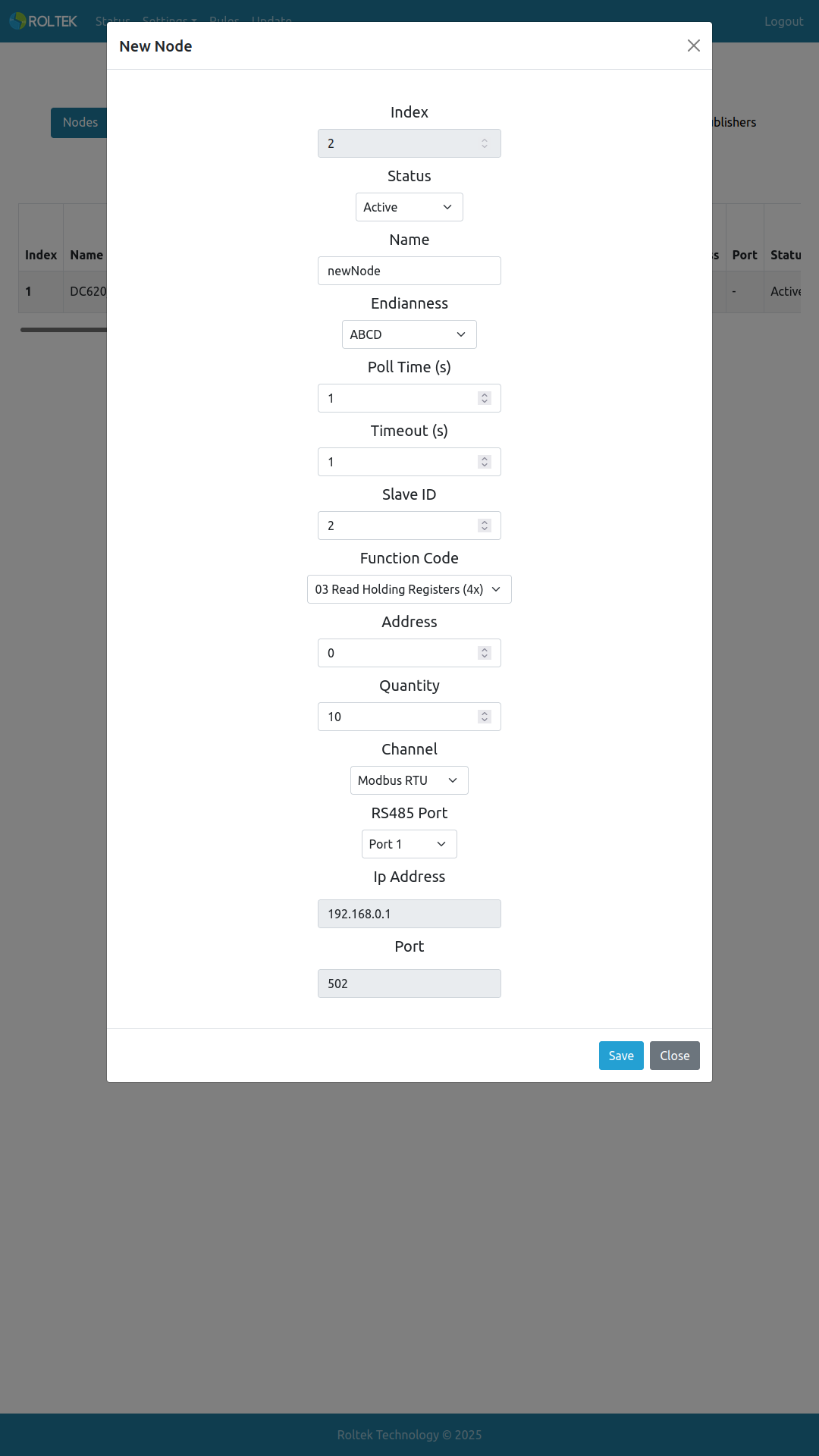

Benutzer können neue Knoten hinzufügen, indem sie auf die Schaltfläche Add Node klicken.
| Parameter | Beschreibung | Werte |
|---|---|---|
| Index | Der Indexwert des Knotens. Wird automatisch vom Gerät zugewiesen und kann nicht geändert werden. | |
| Status | Der Status des Knotens. | Aktiv Passiv |
| Name | Der Name des Knotens (maximale Länge 16) | |
| Endianness | Die Endianness des Geräts. | ABCD DCBA BADC CDAB |
| Poll time (seconds) | Intervall zum Lesen von Daten vom Modbus-Gerät. | |
| Timeout (seconds) | Zeitüberschreitung beim Lesen von Daten vom Gerät. | |
| Slave ID | Die Slave ID des Modbus RTU oder Modbus TCP Geräts. | |
| Function Code | Die erforderlichen Funktionscodes zum Lesen von Daten vom Modbus RTU oder Modbus TCP Gerät. | 01 Read Coils (0x) 02 Read Discrete Inputs (1x) 03 Read Holding Registers (4x) 04 Read Input Registers(3x) |
| Address | Die Startadresse der zu lesenden Register. | |
| Quantity | Die Anzahl der zu lesenden Register. | |
| Channel | Verbindungstyp. | Modbus RTU Modbus TCP/IP |
| RS485 Port | RS485-Port. | Port 0 (Das Gerät wird seine eigenen Register lesen) Port 1 Port 2 |
| IP Address | Wenn die Option Modbus TCP/IP ausgewählt ist, muss die IP-Adresse des Geräts eingegeben werden. | |
| Port | Wenn die Option Modbus TCP/IP ausgewählt ist, muss die Portnummer des Geräts eingegeben werden. |
