Web-Oberfläche

So verbinden Sie sich mit dem Gerät​

Um sich mit der Geräteoberfläche zu verbinden, kann Ethernet oder Wi-Fi verwendet werden.

Um sich über Ethernet mit dem Gerät zu verbinden, muss die IP-Adresse des Benutzercomputers so eingestellt werden, dass sie im gleichen IP-Bereich wie das Gerät liegt und sich von der IP-Adresse des Geräts unterscheidet. Die Standardwerte des Geräts sind wie in der Tabelle angegeben:

IP-ModusStatische IP-Adresse
Standard-IP192.168.0.2
Subnetzmaske255.255.255.0
Standardgateway192.168.0.1

Um sich über Wi-Fi mit dem Gerät zu verbinden, kann das SSID DC620_DUAL_XXXXXXXXXX (wobei die X-Teile die Seriennummer des Geräts darstellen) über ein mobiles Gerät oder einen Computer gesucht werden. Das Passwort ist die Seriennummer des Geräts. Der Router wird dem Client automatisch eine IP-Adresse zuweisen. Die Standardwerte des Geräts sind wie in der Tabelle angegeben:

Wi-Fi-ModusAP
IP-ModusStatische IP-Adresse
Standard-IP192.168.4.1
Subnetzmaske255.255.255.0
Standardgateway192.168.4.1

Wenn die Hardwareinstallation und der Verbindungsprozess erfolgreich abgeschlossen sind, wird die Eingabe der IP-Adresse des Routers (192.168.0.2 für Ethernet-Verbindung, 192.168.4.1 für Wi-Fi-Verbindung) oder die Adresse http://dc620_dual_xxxxxxxxxx.local (wobei die X-Teile die Seriennummer des Geräts darstellen) in die Suchleiste des Webbrowsers den Browser zur Anmeldeseite des Routers weiterleiten.

Wichtig: Es kann sich nur ein Client-Gerät mit dem AP verbinden und nur ein Client-Benutzer kann sich in die Benutzeroberfläche einloggen.

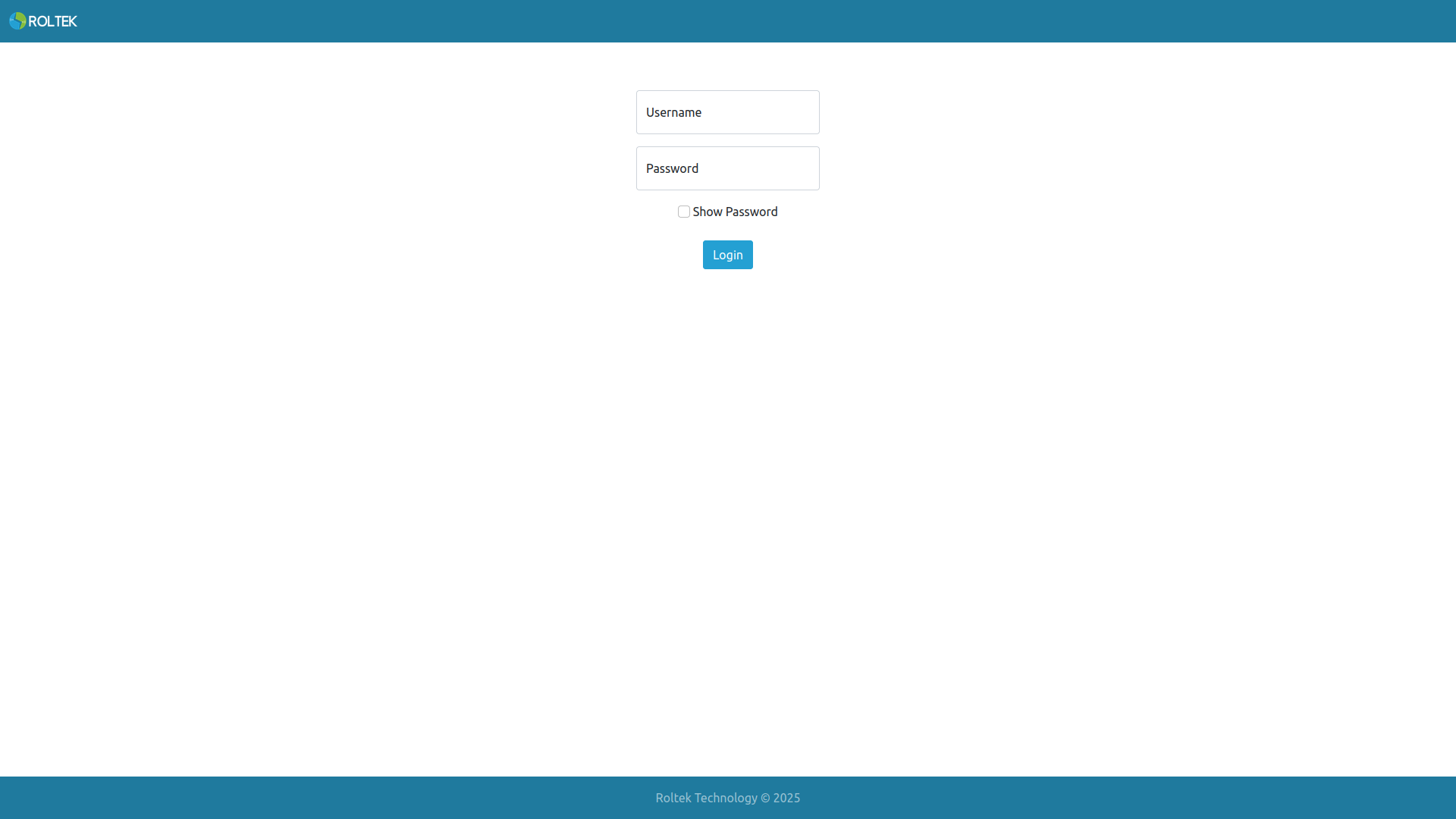

Benutzernameadmin
Passwortadmin

Login-620-DUAL

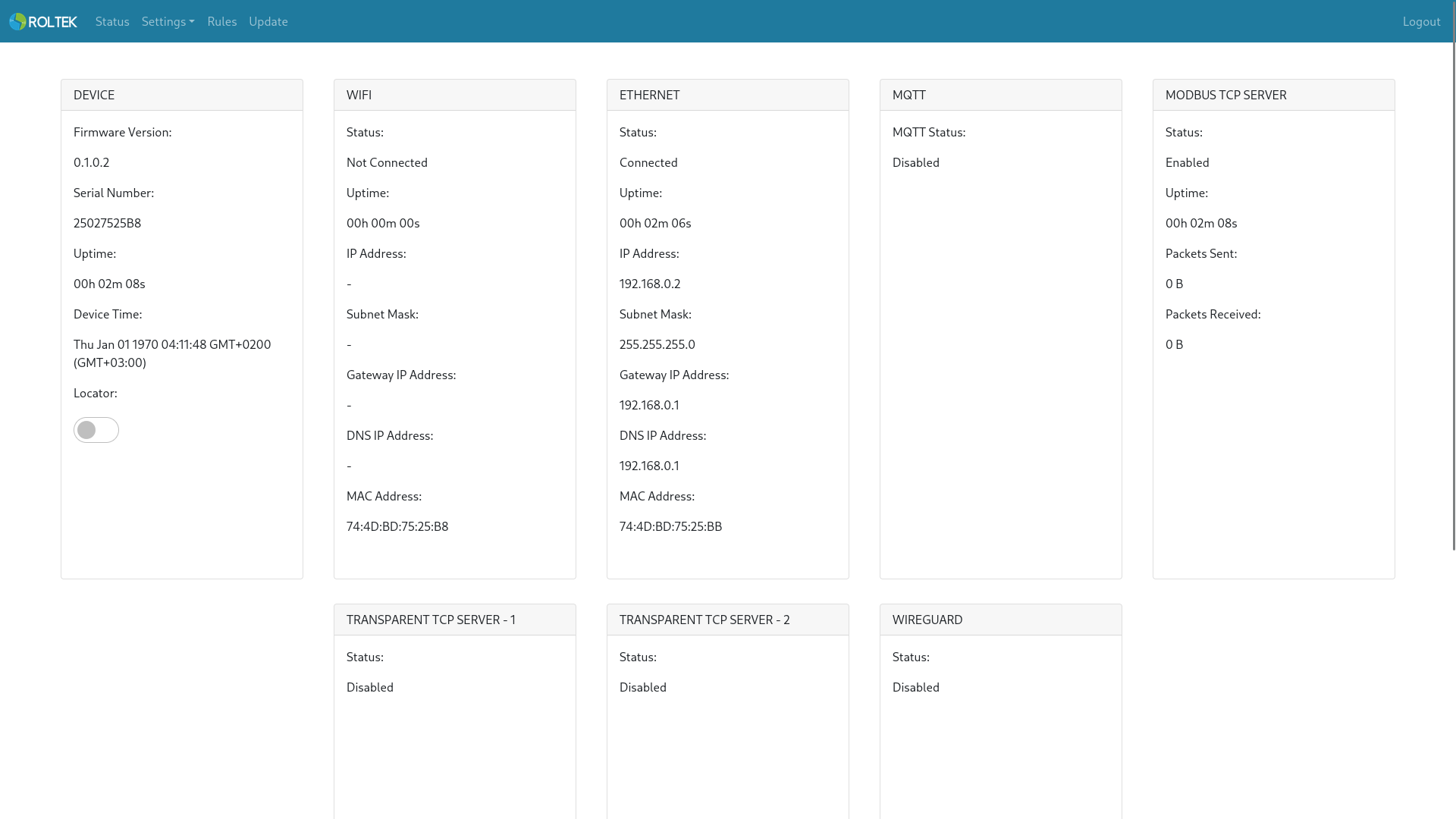

Wenn die Anmeldung erfolgreich ist, sollte die Status-Seite geöffnet werden.

Status-620-DUAL

Auf diesem Bildschirm kann der Status des Geräts beobachtet werden. Die folgenden Einstellungen können in den entsprechenden Abschnitten des Settings-Tabs konfiguriert werden:

  • Gerät
  • WiFi
  • Ethernet
  • TCP&RS485
  • MQTT
  • Mail
  • HTTP-Client
  • IO
  • Datum&Uhrzeit
  • Firewall
  • Ping
  • IEC 62056-21
  • WireGuard

Im Rules-Tab können Verbindungen zu anderen Modbus RTU- oder Modbus TCP-Geräten, MQTT-Publishern, MQTT RPC, HTTP-Publishern und HTTP-Methoden konfiguriert werden.

Im Update-Tab kann die Firmware des Geräts aktualisiert werden.
