Modbus Nodes

Bu menüde hedef modbus cihazını periyodik olarak sorgulamak için modbus node'ları eklenebilir. Bir modbus tag bu modbus node'a atanacaksa, kullanıcının hem sanal bacnet cihazının hem de modbus node'unun aynı adresleri gösterdiğinden emin olması gerekir. Aksi halde okumalar doğru güncellenmiş olsa bile, modbus tagleri hedef modbus cihazına yazmak için cihaz bilgisini bacnet sanal cihazından çektiği yanlış çalışmaya yol açabilir.

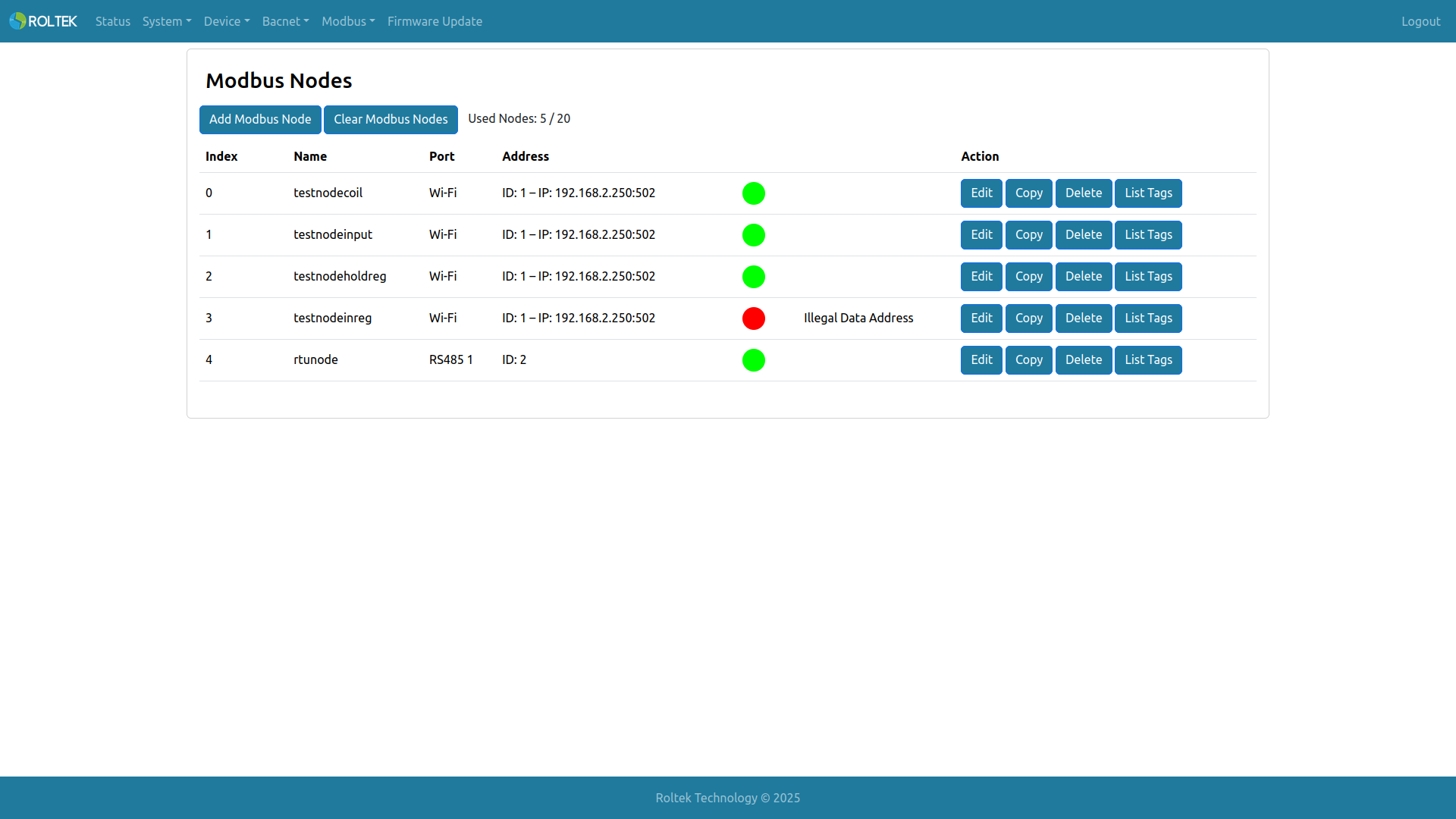

Modbus node'larına dair temel bilgiler tablodan görülebilir. İletişim geçerli ve aktifse YEŞİL ikon gösterilir. İletişimle ilgili bir sorun varsa KIRMIZI ikon gösterilir. Sorun varsa exception code görüntülenir.

Add Modbus Node: Yeni bir Modbus Node ekler.
Clear Modbus Nodes: Tüm Modbus Node'ları temizler; tüm Modbus Tag'ler bağlı olduğu Modbus Node'u kaybeder.
Used Nodes: Maksimum limit içinde kaç Modbus Node kullanıldığını gösterir.
Edit: Seçilen Modbus Node'u düzenler.
Copy: Seçilen Modbus Node'un değerlerini kopyalar ve yeni bir Modbus Node eklemek için Add Modbus Node ekranını açar.
Delete: Seçilen Modbus Node'u siler.
List Tags: Seçilen Modbus Node'a hangi Modbus Tag'lerin ait olduğunu gösterir.

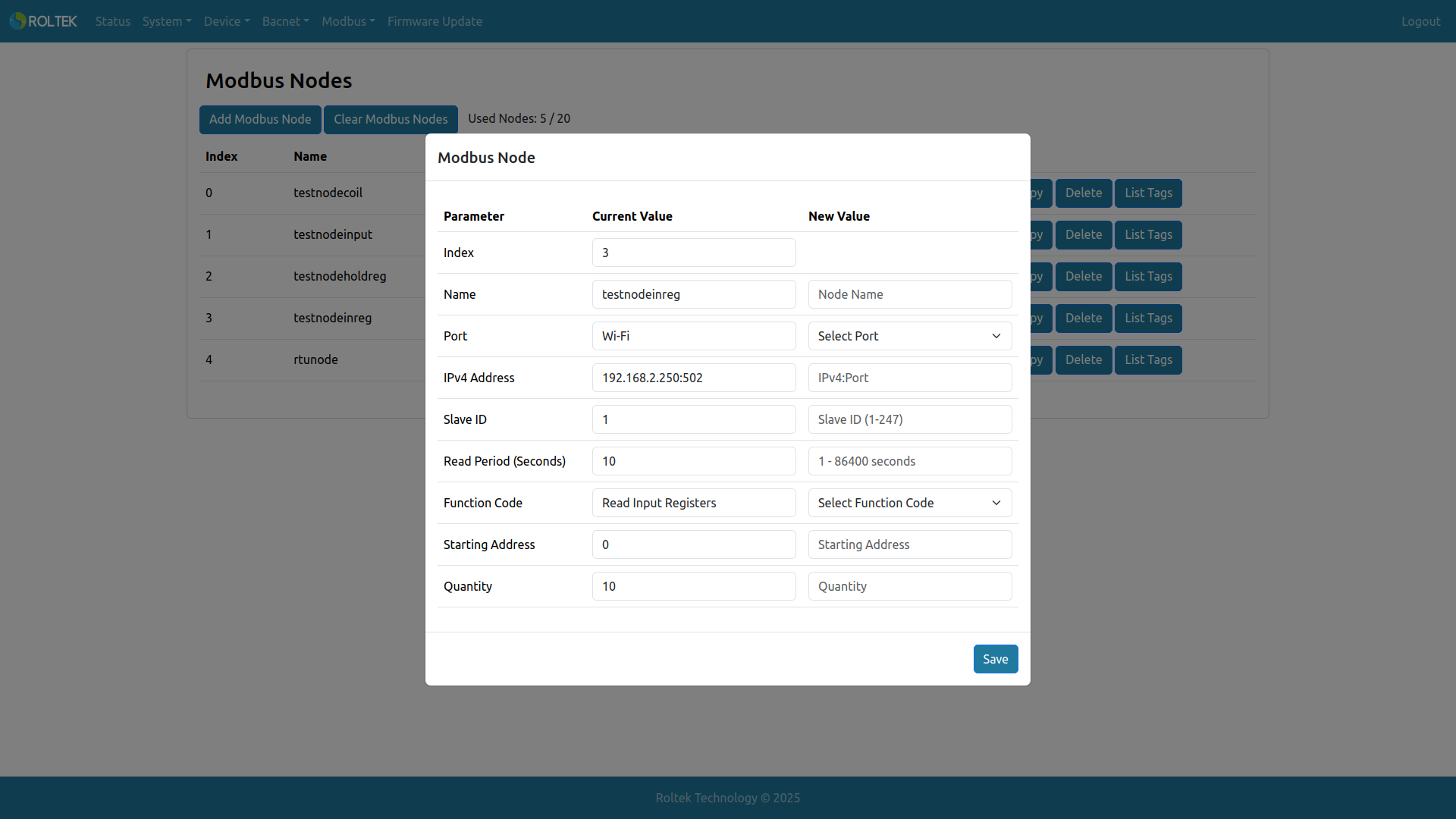

Name: Modbus Node'un adı. İzin verilen uzunluk 1-31. Yalnızca BÜYÜK harfler, küçük harfler, 0-9 arası rakamlar, boşluk, virgül, nokta kullanılabilir.
Port: Modbus Node'un iletişim portu. Seçenekler: RS485 1, RS485 2, Ethernet, Wi-Fi.
IPv4 Address: Modbus TCP Server'ın IPv4 adresi. Port, Ethernet veya Wi-Fi olduğunda geçerlidir. XXX.XXX.XXX.XXX:XXXXX (örn: 192.168.0.100:502)
Slave ID: Modbus Node'un Slave ID'si. Geçerli aralık 1 - 247.
Read Period (Seconds): Modbus Node'un saniye cinsinden okuma periyodu. Geçerli aralık 1 - 86400.
Function Code: Modbus cihazından okunacak function code. Seçenekler: Read Coils, Read Discrete Input, Read Holding Register, Read Input Register.
Starting Address: Modbus Node'dan okunacak başlangıç adresi. Geçerli aralık 0 - 65535.
Quantity: Modbus Node'dan okunacak maksimum register veya bit sayısı. Register için geçerli aralık 1 - 125, bit için 1 - 2000.

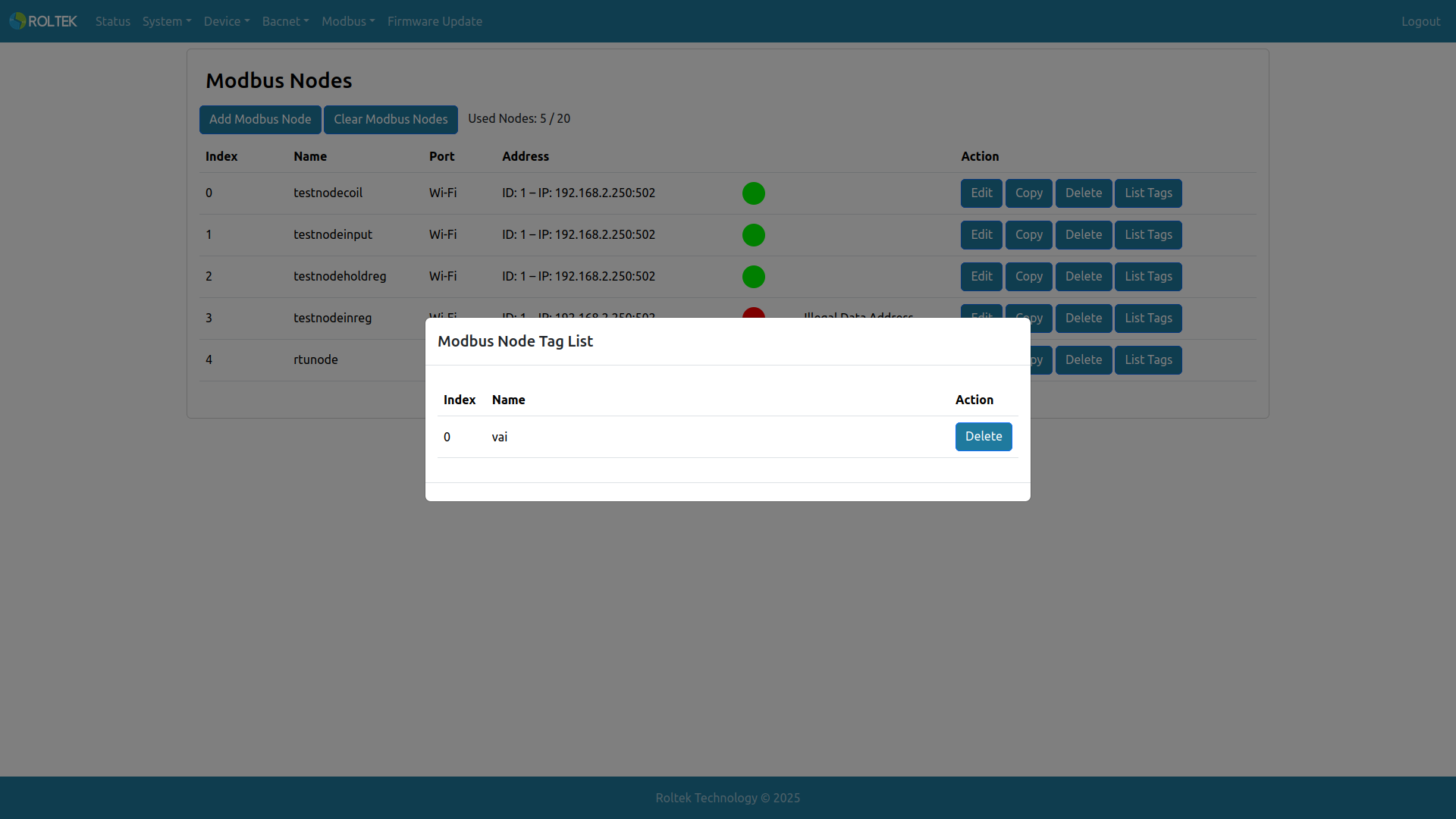

Burada List Tags, seçilen Modbus Node'a hangi Modbus Tag'lerin ait olduğunu gösterir. Modbus Tag Index numarası ve Tag'in adı görüntülenir. Tag Delete butonu kullanılarak bu Node'dan silinebilir.
