Modbus-Knoten

In diesem Menü können Modbus-Knoten hinzugefügt werden, um das Ziel-Modbus-Gerät periodisch abzufragen. Wenn ein Modbus-Tag diesem Modbus-Knoten zugewiesen werden soll, muss der Benutzer sicherstellen, dass sowohl das virtuelle BACnet-Gerät als auch der Modbus-Knoten dieselben Adressen anzeigen. Andernfalls kann es zu falschen Operationen kommen, da die Modbus-Tags die Geräteinformationen vom BACnet-virtuellen Gerät abrufen, selbst wenn die Lesevorgänge korrekt aktualisiert wurden.

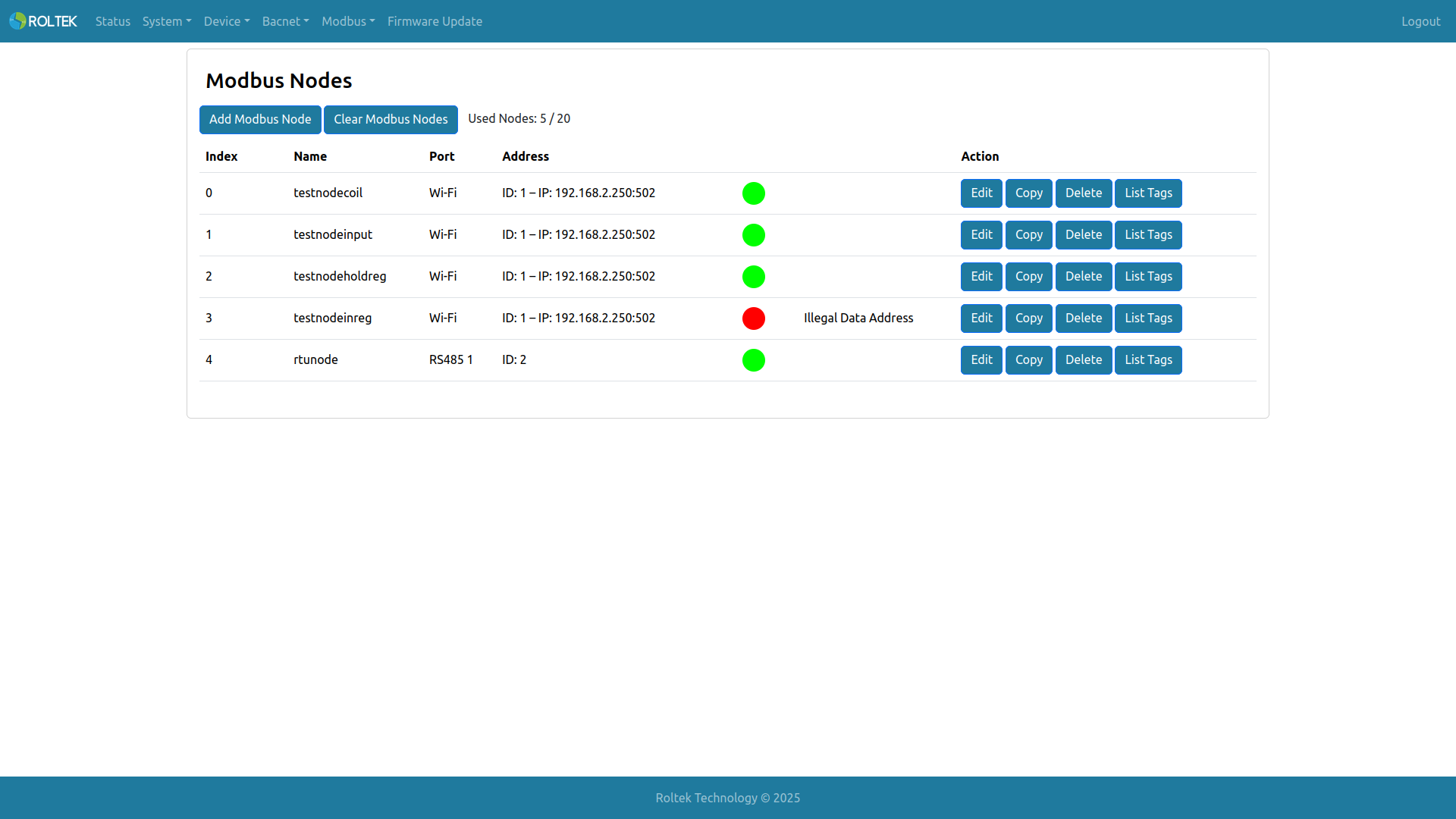

Grundlegende Informationen zu den Modbus-Knoten können aus der Tabelle entnommen werden. Wenn die Kommunikation gültig und aktiv ist, wird ein GRÜNES Symbol angezeigt. Bei einem Problem mit der Kommunikation wird ein ROTES Symbol angezeigt. Bei einem Problem wird der Ausnahmecode angezeigt.

  • Add Modbus Node: Fügt einen neuen Modbus-Knoten hinzu.
  • Clear Modbus Nodes: Löscht alle Modbus-Knoten; alle Modbus-Tags verlieren den zugehörigen Modbus-Knoten.
  • Used Nodes: Zeigt an, wie viele Modbus-Knoten innerhalb des maximalen Limits verwendet werden.
  • Edit: Bearbeitet den ausgewählten Modbus-Knoten.
  • Copy: Kopiert die Werte des ausgewählten Modbus-Knotens und öffnet den Bildschirm „Add Modbus Node“, um einen neuen Modbus-Knoten hinzuzufügen.
  • Delete: Löscht den ausgewählten Modbus-Knoten.
  • List Tags: Zeigt an, welche Modbus-Tags dem ausgewählten Modbus-Knoten zugeordnet sind.

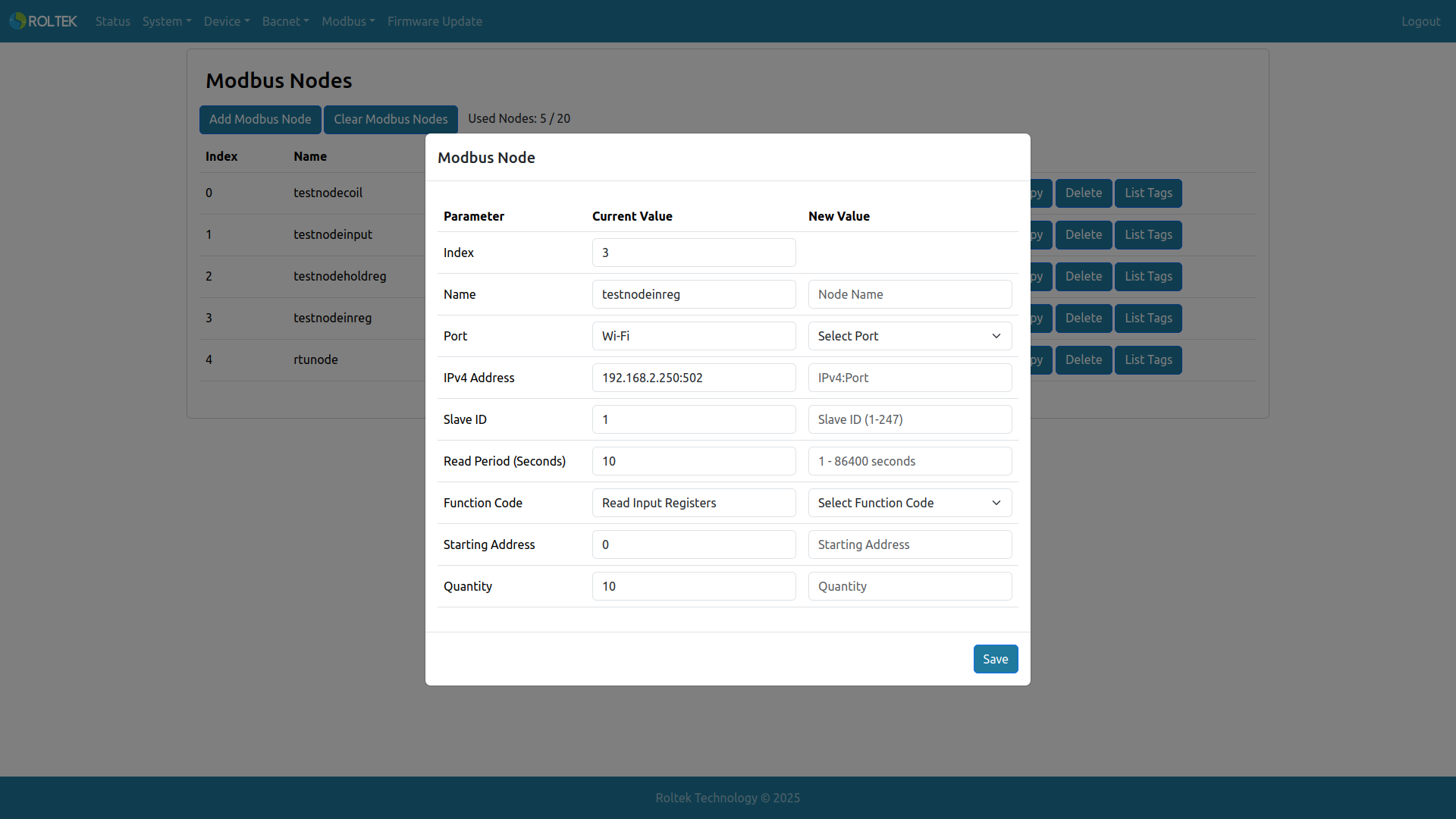

  • Name: Der Name des Modbus-Knotens. Die zulässige Länge beträgt 1-31. Nur GROSSBUCHSTABEN, Kleinbuchstaben, Ziffern von 0-9, Leerzeichen, Kommas und Punkte sind erlaubt.
  • Port: Der Kommunikationsport des Modbus-Knotens. Optionen: RS485 1, RS485 2, Ethernet, Wi-Fi.
  • IPv4 Address: Die IPv4-Adresse des Modbus TCP Servers. Gültig, wenn Port, Ethernet oder Wi-Fi verwendet wird. XXX.XXX.XXX.XXX:XXXXX (z.B.: 192.168.0.100:502)
  • Slave ID: Die Slave-ID des Modbus-Knotens. Gültiger Bereich 1 - 247.
  • Read Period (Seconds): Der Lesezeitraum des Modbus-Knotens in Sekunden. Gültiger Bereich 1 - 86400.
  • Function Code: Der Funktionscode, der vom Modbus-Gerät gelesen werden soll. Optionen: Read Coils, Read Discrete Input, Read Holding Register, Read Input Register.
  • Starting Address: Die Startadresse, die vom Modbus-Knoten gelesen werden soll. Gültiger Bereich 0 - 65535.
  • Quantity: Die maximale Anzahl von Registern oder Bits, die vom Modbus-Knoten gelesen werden sollen. Gültiger Bereich für Register 1 - 125, für Bits 1 - 2000.

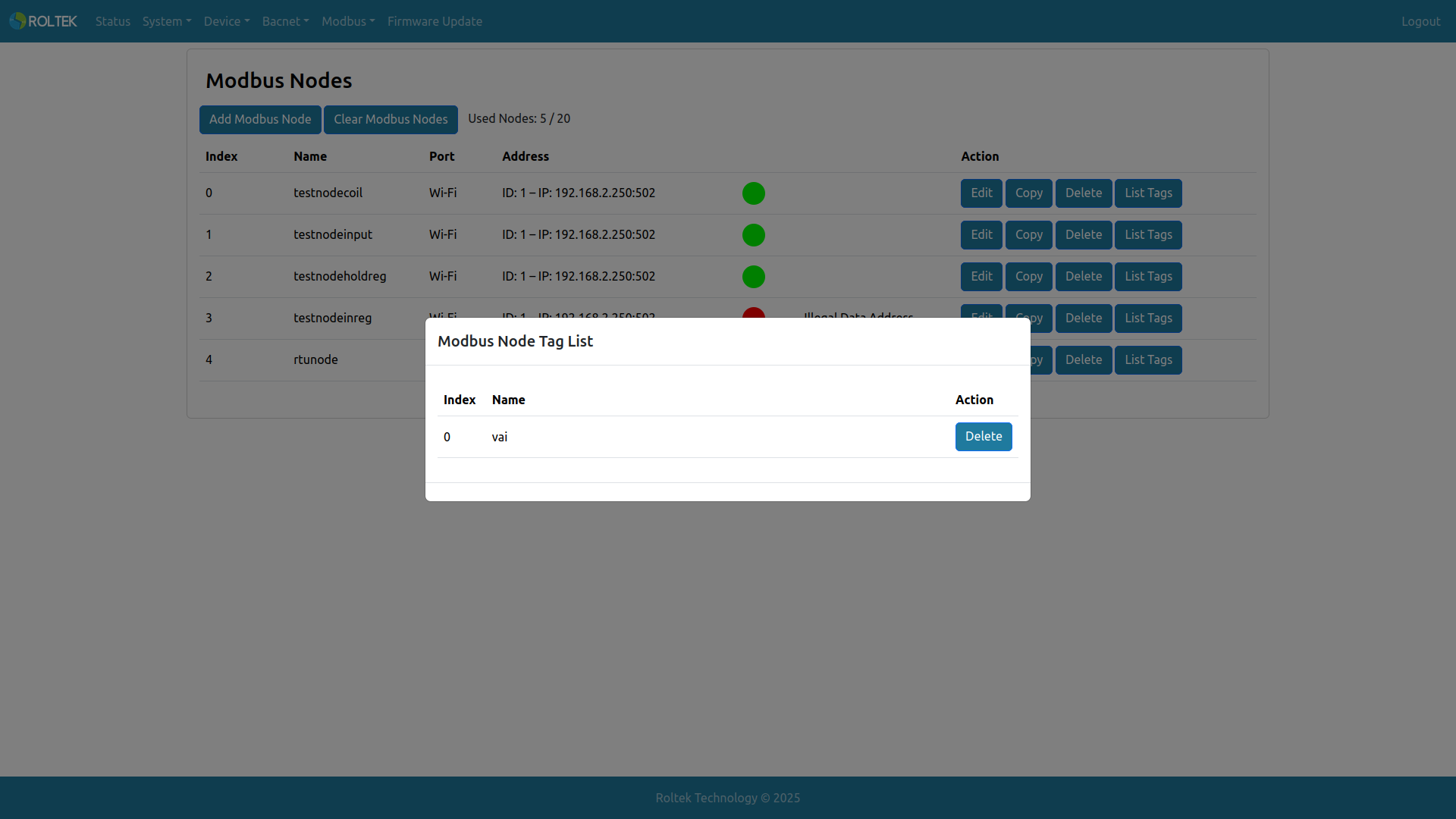

Hier zeigt List Tags, welche Modbus-Tags dem ausgewählten Modbus-Knoten zugeordnet sind. Die Modbus-Tag-Indexnummer und der Name des Tags werden angezeigt. Der Tag kann mit der Delete-Schaltfläche von diesem Knoten gelöscht werden.
