I/O

I/O menüsünde dijital giriş ve dijital çıkış durumu, BACnet ile ilgili bilgi ve yapılandırma görüntülenebilir. Digital Inputs ve Digital Outputs sekmeleri, giriş ve çıkış görünümleri arasında geçiş yapmak için kullanılır.

Digital Inputs​

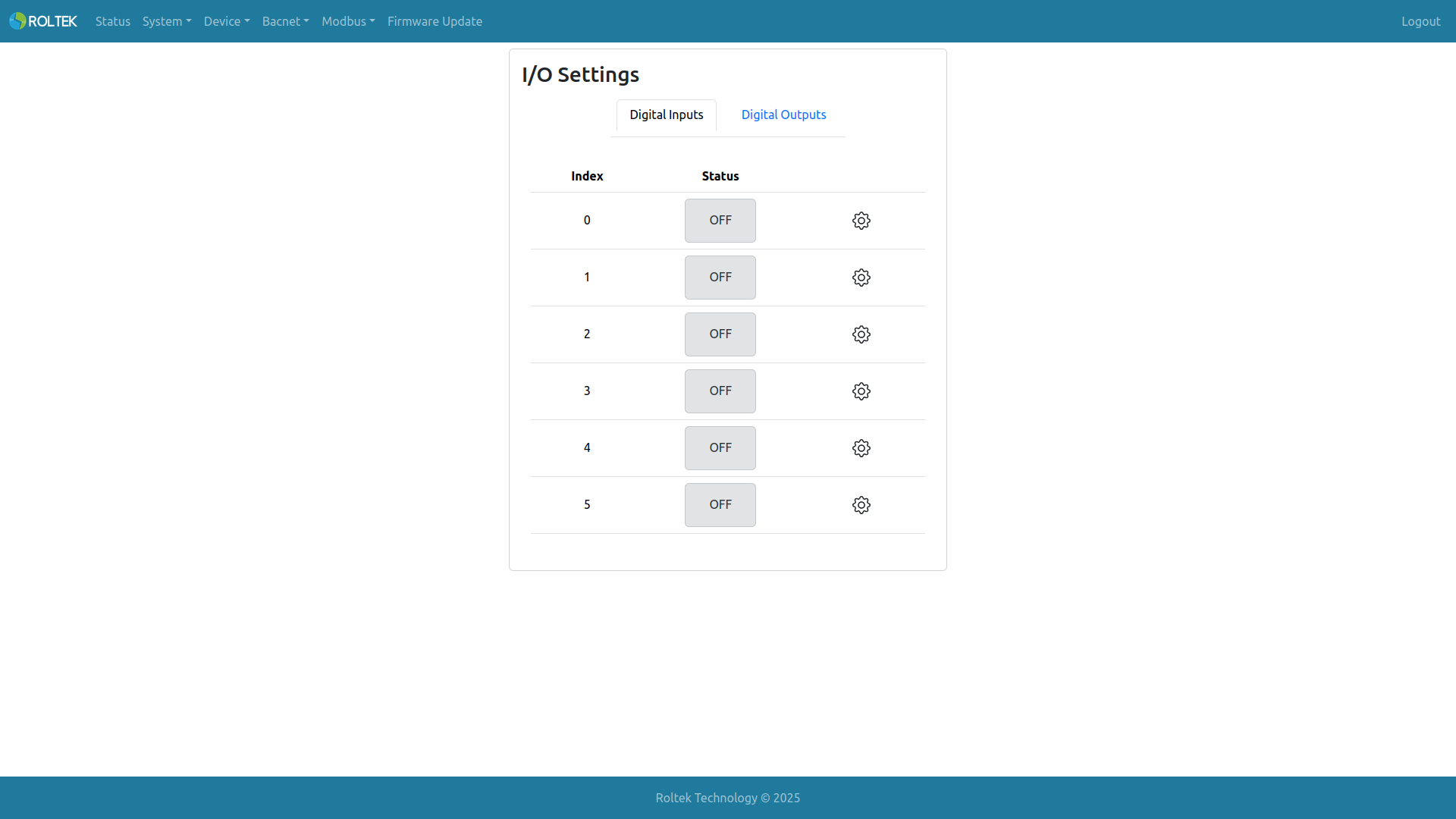

Burada 6 dijital girişin durumu (Digital Input 0 ile Digital Input 5 arasında) izlenir. Giriş kapalıyken Status, içinde OFF yazan gri bir ikonla gösterilir. Giriş açıkken Status, içinde ON yazan yeşil bir ikonla gösterilir. Girişi yapılandırmak için kullanıcının ilgili index'e karşılık gelen dişli ikonuna tıklaması gerekir.

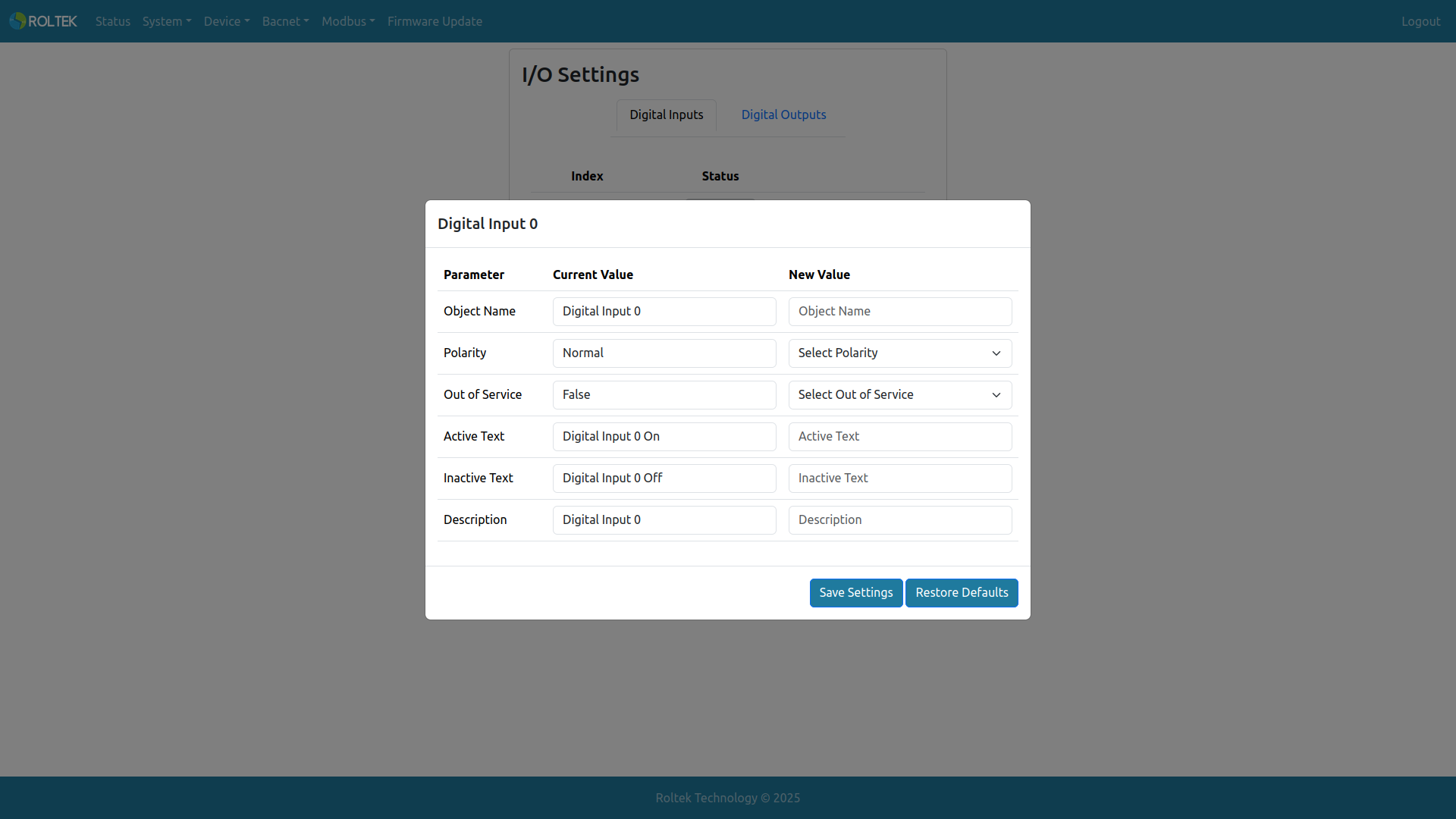

Burada BACnet ile ilgili dijital giriş ayarları yapılandırılabilir.

  • Object Name: Dijital girişin nesne adı (BACnet Binary Input Object). İzin verilen uzunluk 1-31. Yalnızca BÜYÜK harfler, küçük harfler, 0-9 arası rakamlar, boşluk, virgül, nokta kullanılabilir.
  • Polarity: BACnet nesnesinin polarite özelliği. Normal: Giriş okumaları normal olur. Reverse: Giriş okumaları ters çevrilir.
  • Out of Service: BACnet nesnesinin out of service özelliği. False: Giriş donanımdan doğrudan okunur. True: Cihaz donanımdan okumayı durdurur.
  • Active Text: BACnet nesnesinin active text özelliği. İzin verilen uzunluk 1-31. Yalnızca BÜYÜK harfler, küçük harfler, 0-9 arası rakamlar, boşluk, virgül, nokta kullanılabilir.
  • Inactive Text: BACnet nesnesinin inactive text özelliği. İzin verilen uzunluk 1-31. Yalnızca BÜYÜK harfler, küçük harfler, 0-9 arası rakamlar, boşluk, virgül, nokta kullanılabilir.
  • Description: BACnet nesnesinin description özelliği. İzin verilen uzunluk 1-31. Yalnızca BÜYÜK harfler, küçük harfler, 0-9 arası rakamlar, boşluk, virgül, nokta kullanılabilir.

Digital Outputs​

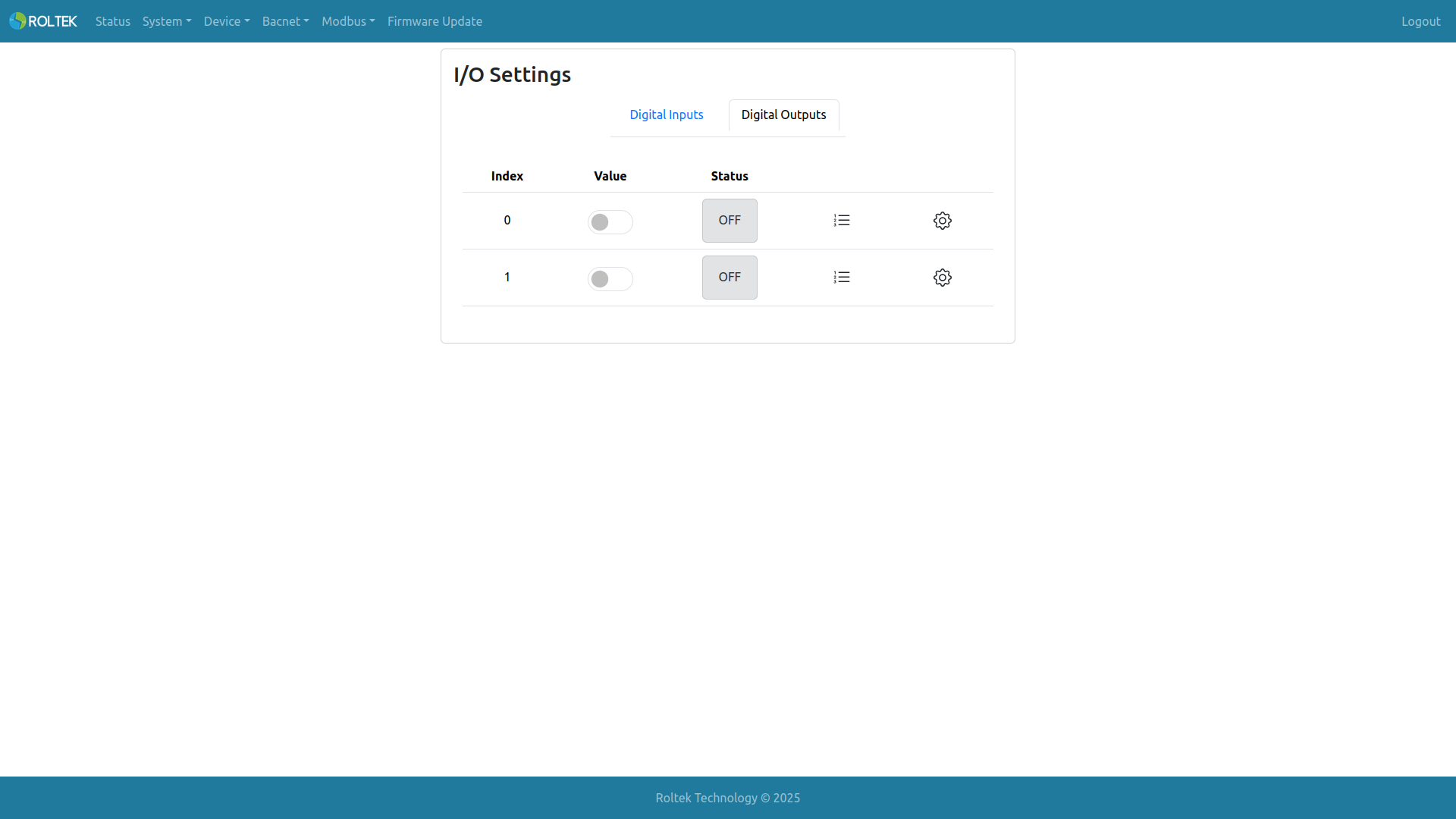

Burada 2 dijital çıkışın durumu (Digital Input 0 ve Digital Input 1) izlenir. Çıkış kapalıyken Status, içinde OFF yazan gri bir ikonla gösterilir. Çıkış açıkken Status, içinde ON yazan yeşil bir ikonla gösterilir. Cihazın çıkışının mevcut BACnet önceliği açıksa Value aktif olur. Mevcut BACnet önceliği kapalıysa Value pasif olur. Öncelik değerlerine bağlı olarak Value ve Status farklı değerler alabilir. Çıkışı yapılandırmak için kullanıcının ilgili index'e karşılık gelen dişli ikonuna tıklaması gerekir.

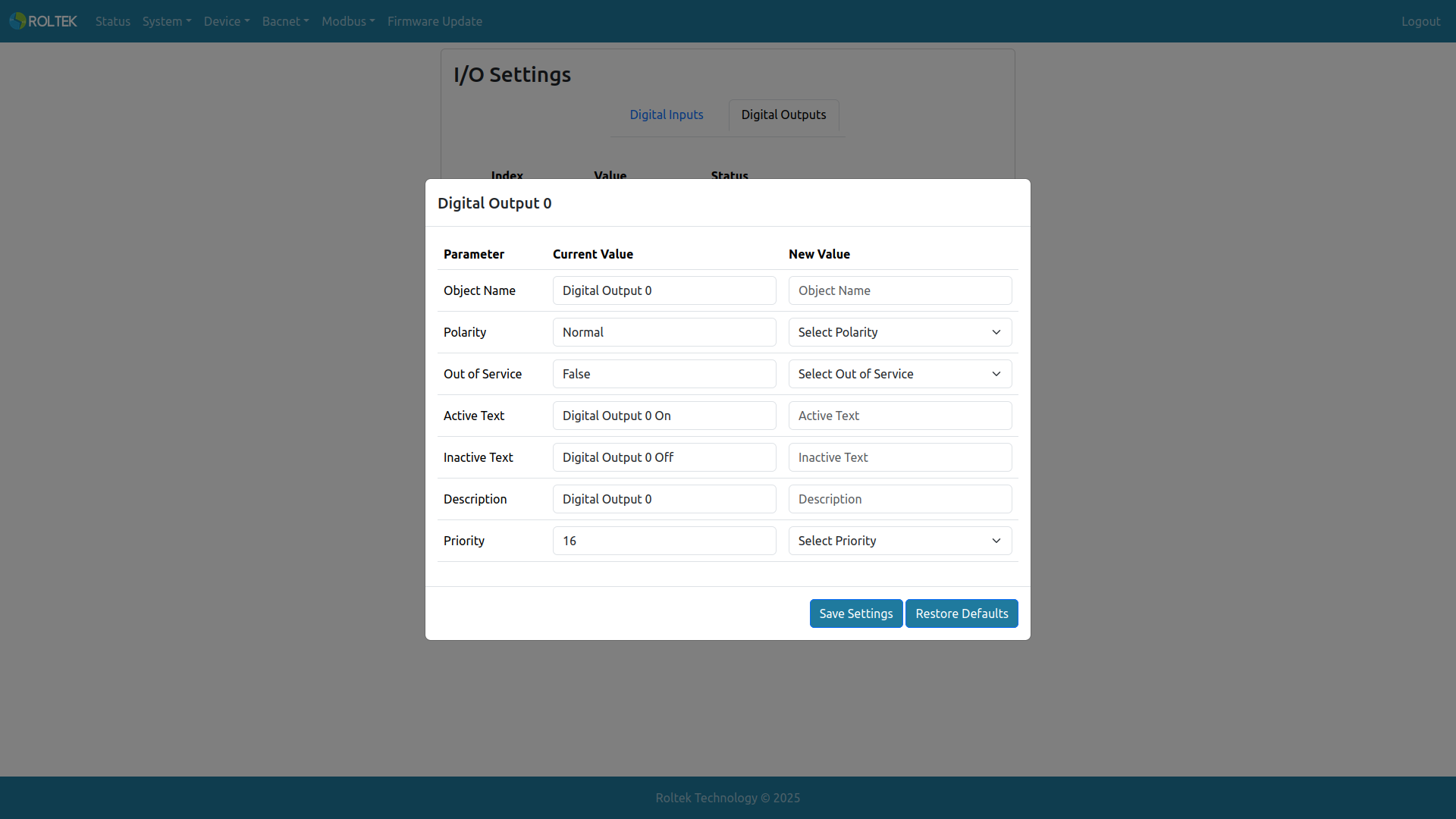

  • Object Name: Dijital çıkışın nesne adı (BACnet Binary Output Object). İzin verilen uzunluk 1-31. Yalnızca BÜYÜK harfler, küçük harfler, 0-9 arası rakamlar, boşluk, virgül, nokta kullanılabilir.
  • Polarity: BACnet nesnesinin polarite özelliği. Normal: Çıkış normal olur. Reverse: Çıkış ters çevrilir.
  • Out of Service: BACnet nesnesinin out of service özelliği. False: Çıkış donanıma doğrudan yazılır. True: Cihaz donanıma yazmayı durdurur.
  • Active Text: BACnet nesnesinin active text özelliği. İzin verilen uzunluk 1-31. Yalnızca BÜYÜK harfler, küçük harfler, 0-9 arası rakamlar, boşluk, virgül, nokta kullanılabilir.
  • Inactive Text: BACnet nesnesinin inactive text özelliği. İzin verilen uzunluk 1-31. Yalnızca BÜYÜK harfler, küçük harfler, 0-9 arası rakamlar, boşluk, virgül, nokta kullanılabilir.
  • Description: BACnet nesnesinin description özelliği. İzin verilen uzunluk 1-31. Yalnızca BÜYÜK harfler, küçük harfler, 0-9 arası rakamlar, boşluk, virgül, nokta kullanılabilir.
  • Priority: BACnet nesnesinin priority özelliği. Web UI için çıkış önceliğini seçmek için kullanılır. 1 - 16 arasında değer alabilir. 1 en yüksek, 16 en düşük önceliktir.

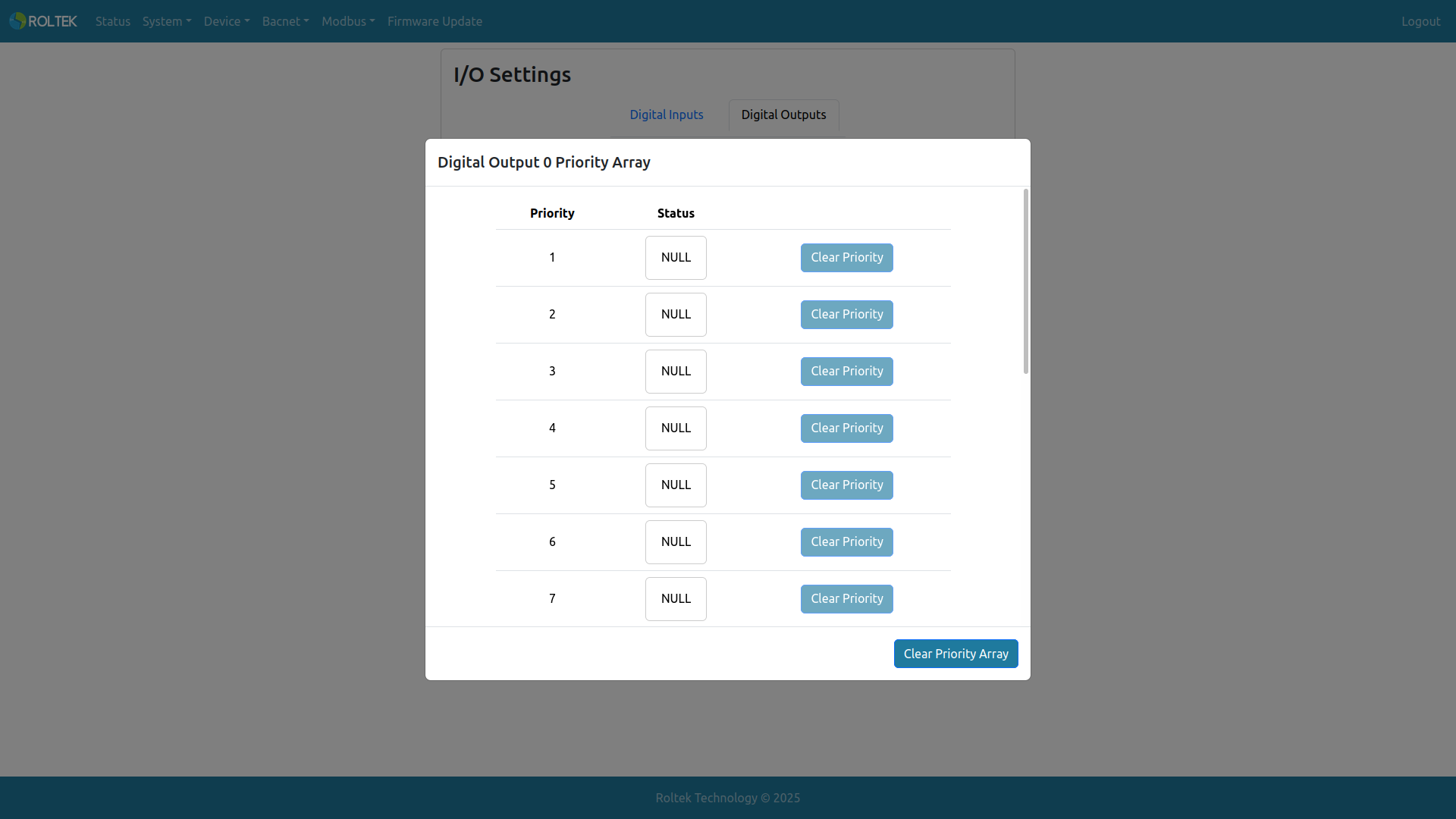

Liste ikonuna tıklanarak ilgili index'in dijital çıkışının priority array'i görüntülenebilir.

Burada Status şu değerleri alabilir:

  • İlgili öncelik aktifse yeşil arka planla ON
  • İlgili öncelik pasifse gri arka planla OFF
  • İlgili öncelik null ise beyaz arka planla NULL

Bir çıkışın herhangi bir önceliğine ait NULL olmayan tüm değerler buradan temizlenebilir.
