I/O

Im I/O-Menü können der Status der digitalen Eingänge und Ausgänge sowie Informationen und Konfigurationen zu BACnet angezeigt werden. Die Registerkarten Digital Inputs und Digital Outputs werden verwendet, um zwischen den Eingangs- und Ausgangsansichten zu wechseln.

Digital Inputs​

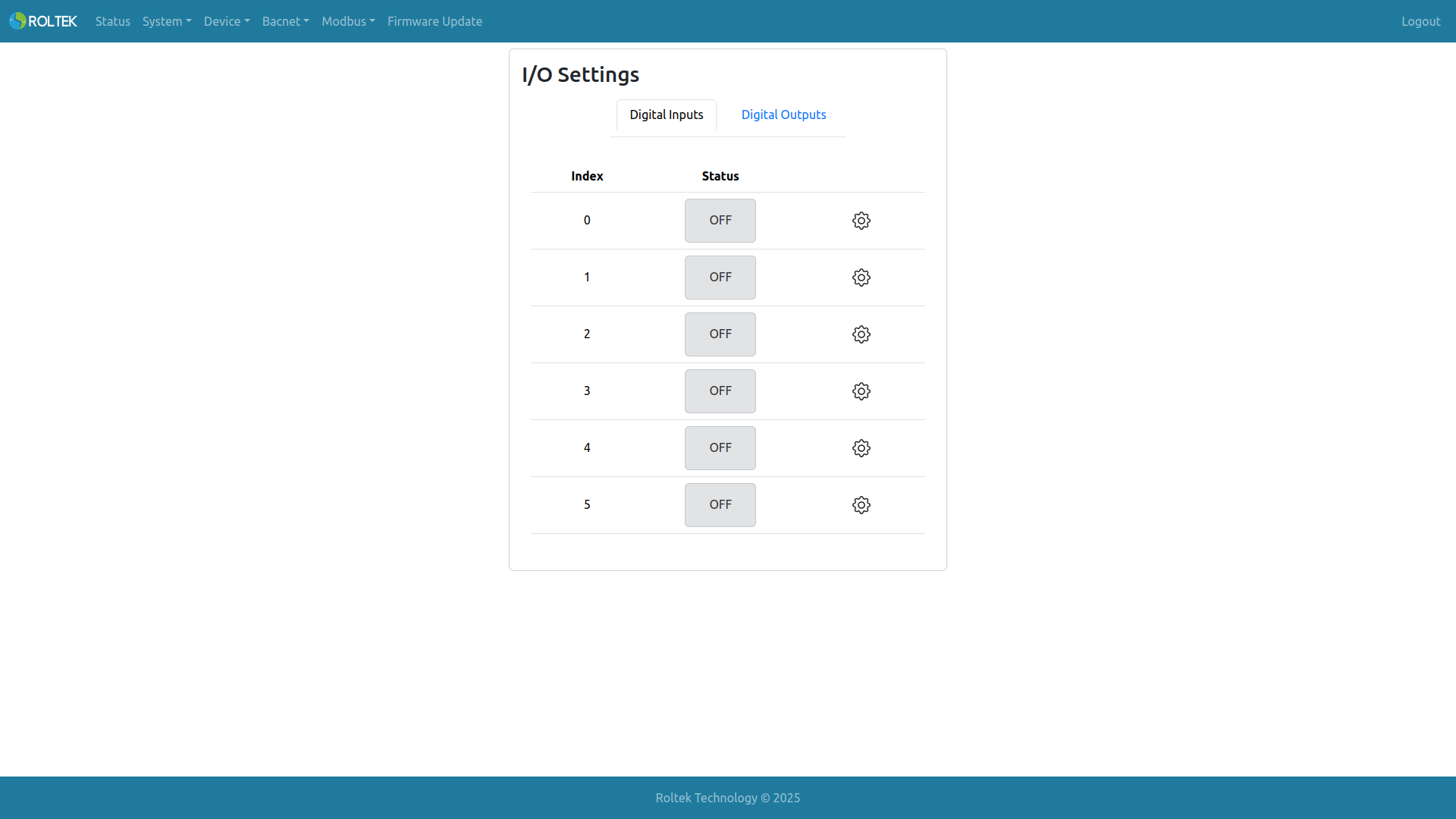

Hier wird der Status von 6 digitalen Eingängen (Digital Input 0 bis Digital Input 5) überwacht. Wenn der Eingang geschlossen ist, wird der Status durch ein graues Symbol mit der Aufschrift OFF angezeigt. Wenn der Eingang geöffnet ist, wird der Status durch ein grünes Symbol mit der Aufschrift ON angezeigt. Um den Eingang zu konfigurieren, muss der Benutzer auf das Zahnrad-Symbol klicken, das dem entsprechenden Index entspricht.

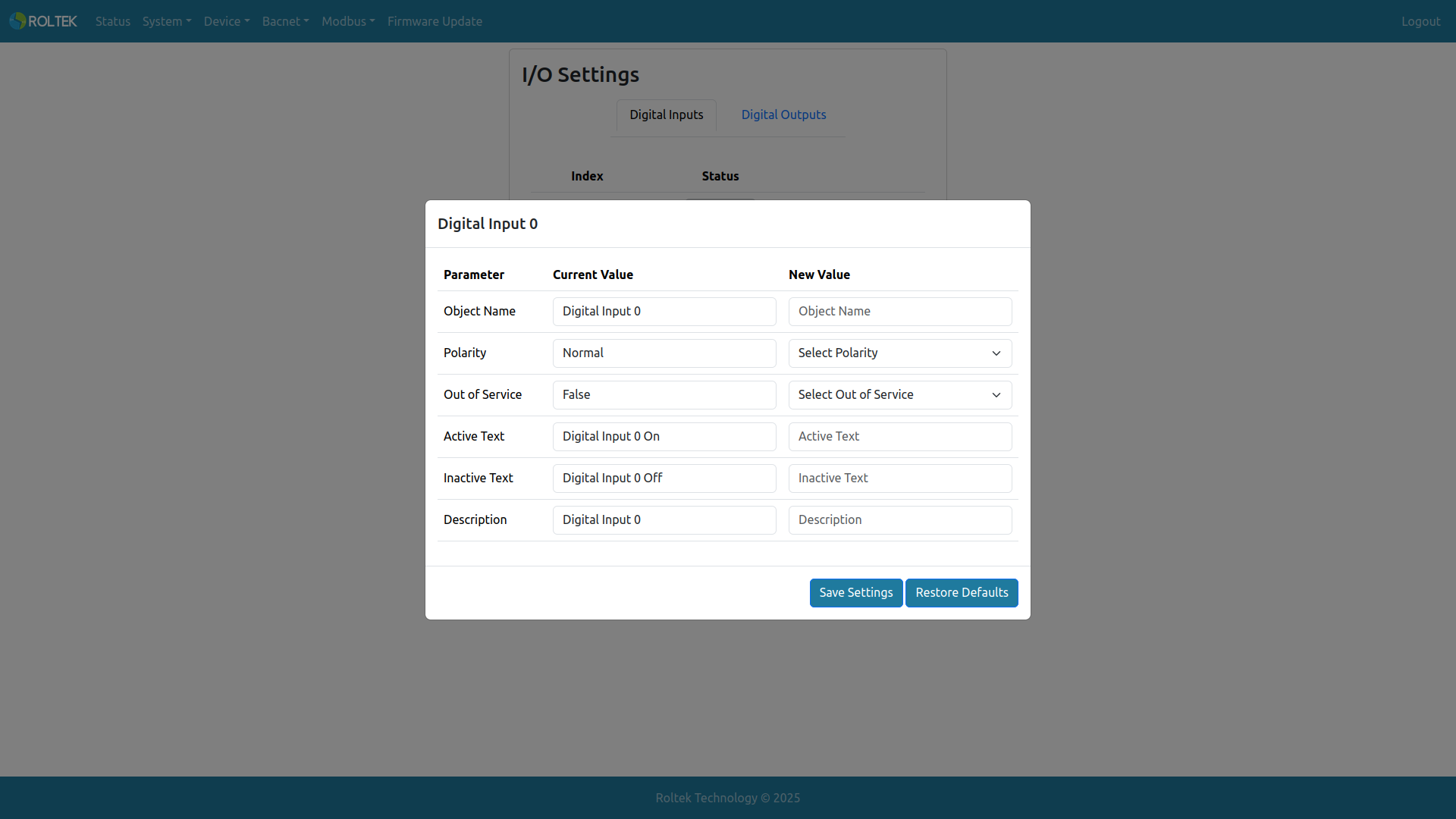

Hier können die digitalen Eingabeeinstellungen in Bezug auf BACnet konfiguriert werden.

  • Object Name: Der Objektname des digitalen Eingangs (BACnet Binary Input Object). Die erlaubte Länge beträgt 1-31. Es dürfen nur GROSSBUCHSTABEN, Kleinbuchstaben, Ziffern von 0-9, Leerzeichen, Kommas und Punkte verwendet werden.
  • Polarity: Die Polaritätseigenschaft des BACnet-Objekts. Normal: Die Eingangslesungen sind normal. Reverse: Die Eingangslesungen werden umgekehrt.
  • Out of Service: Die Out-of-Service-Eigenschaft des BACnet-Objekts. False: Der Eingang wird direkt von der Hardware gelesen. True: Das Gerät stoppt das Lesen von der Hardware.
  • Active Text: Die Active-Text-Eigenschaft des BACnet-Objekts. Die erlaubte Länge beträgt 1-31. Es dürfen nur GROSSBUCHSTABEN, Kleinbuchstaben, Ziffern von 0-9, Leerzeichen, Kommas und Punkte verwendet werden.
  • Inactive Text: Die Inactive-Text-Eigenschaft des BACnet-Objekts. Die erlaubte Länge beträgt 1-31. Es dürfen nur GROSSBUCHSTABEN, Kleinbuchstaben, Ziffern von 0-9, Leerzeichen, Kommas und Punkte verwendet werden.
  • Description: Die Description-Eigenschaft des BACnet-Objekts. Die erlaubte Länge beträgt 1-31. Es dürfen nur GROSSBUCHSTABEN, Kleinbuchstaben, Ziffern von 0-9, Leerzeichen, Kommas und Punkte verwendet werden.

Digital Outputs​

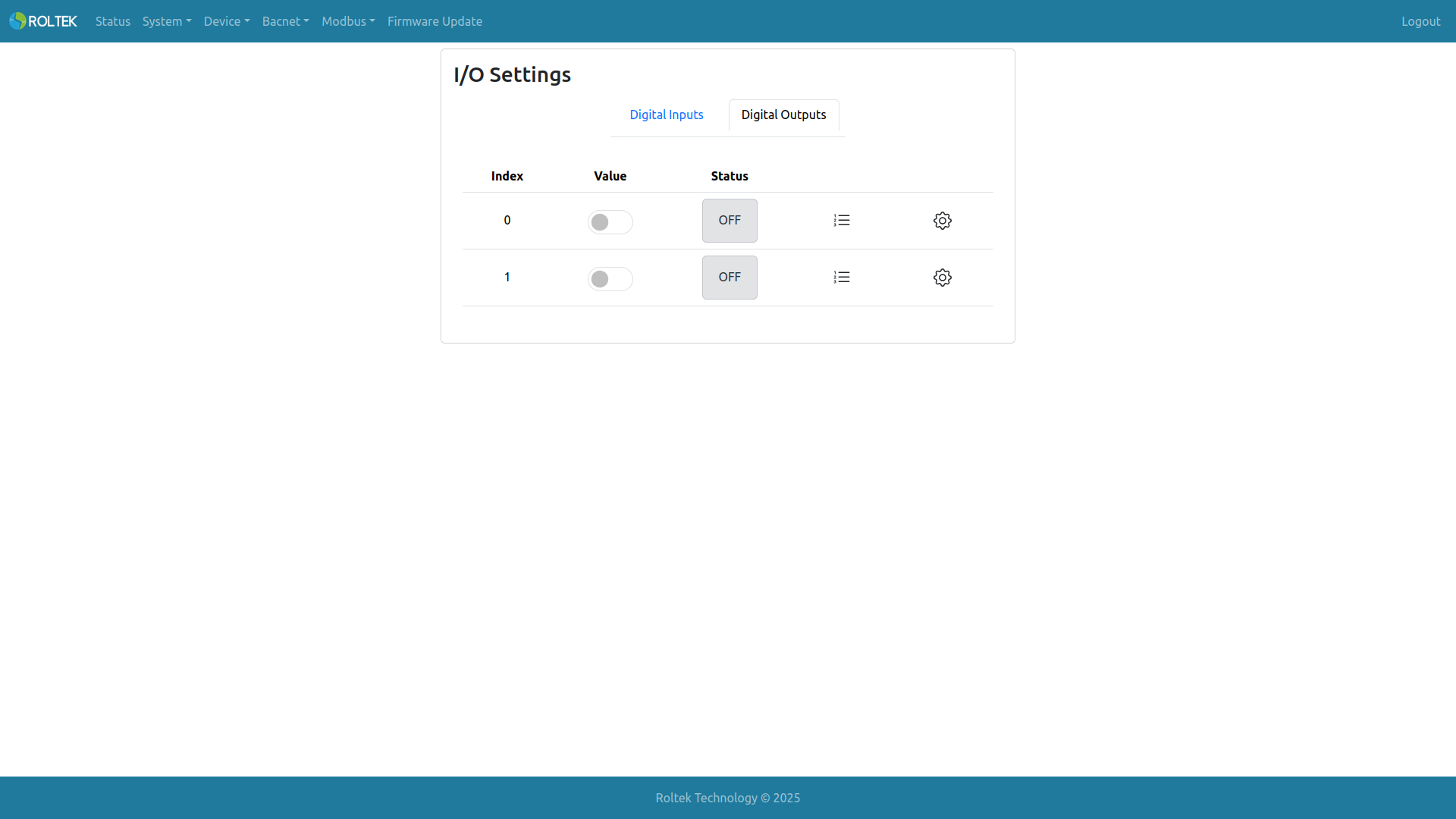

Hier wird der Status von 2 digitalen Ausgängen (Digital Input 0 und Digital Input 1) überwacht. Wenn der Ausgang geschlossen ist, wird der Status durch ein graues Symbol mit der Aufschrift OFF angezeigt. Wenn der Ausgang geöffnet ist, wird der Status durch ein grünes Symbol mit der Aufschrift ON angezeigt. Wenn die aktuelle BACnet-Priorität des Geräts aktiv ist, wird Value aktiv. Wenn die aktuelle BACnet-Priorität inaktiv ist, wird Value inaktiv. Abhängig von den Prioritätswerten können Value und Status unterschiedliche Werte annehmen. Um den Ausgang zu konfigurieren, muss der Benutzer auf das Zahnrad-Symbol klicken, das dem entsprechenden Index entspricht.

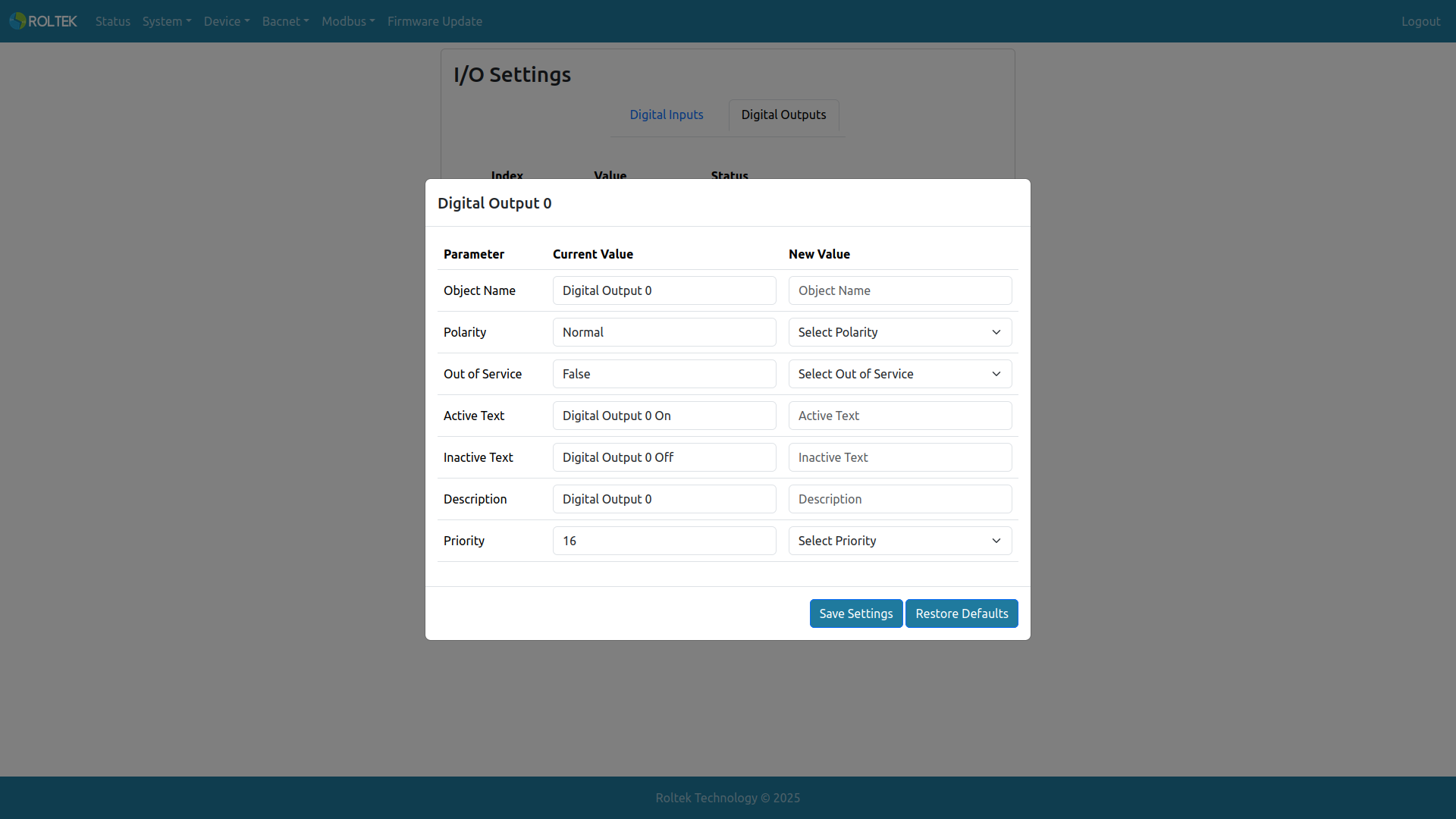

  • Object Name: Der Objektname des digitalen Ausgangs (BACnet Binary Output Object). Die erlaubte Länge beträgt 1-31. Es dürfen nur GROSSBUCHSTABEN, Kleinbuchstaben, Ziffern von 0-9, Leerzeichen, Kommas und Punkte verwendet werden.
  • Polarity: Die Polaritätseigenschaft des BACnet-Objekts. Normal: Der Ausgang ist normal. Reverse: Der Ausgang wird umgekehrt.
  • Out of Service: Die Out-of-Service-Eigenschaft des BACnet-Objekts. False: Der Ausgang wird direkt in die Hardware geschrieben. True: Das Gerät stoppt das Schreiben in die Hardware.
  • Active Text: Die Active-Text-Eigenschaft des BACnet-Objekts. Die erlaubte Länge beträgt 1-31. Es dürfen nur GROSSBUCHSTABEN, Kleinbuchstaben, Ziffern von 0-9, Leerzeichen, Kommas und Punkte verwendet werden.
  • Inactive Text: Die Inactive-Text-Eigenschaft des BACnet-Objekts. Die erlaubte Länge beträgt 1-31. Es dürfen nur GROSSBUCHSTABEN, Kleinbuchstaben, Ziffern von 0-9, Leerzeichen, Kommas und Punkte verwendet werden.
  • Description: Die Description-Eigenschaft des BACnet-Objekts. Die erlaubte Länge beträgt 1-31. Es dürfen nur GROSSBUCHSTABEN, Kleinbuchstaben, Ziffern von 0-9, Leerzeichen, Kommas und Punkte verwendet werden.
  • Priority: Die Priority-Eigenschaft des BACnet-Objekts. Wird verwendet, um die Ausgangspriorität für die Web-UI auszuwählen. Kann Werte zwischen 1 und 16 annehmen. 1 hat die höchste Priorität, 16 die niedrigste.

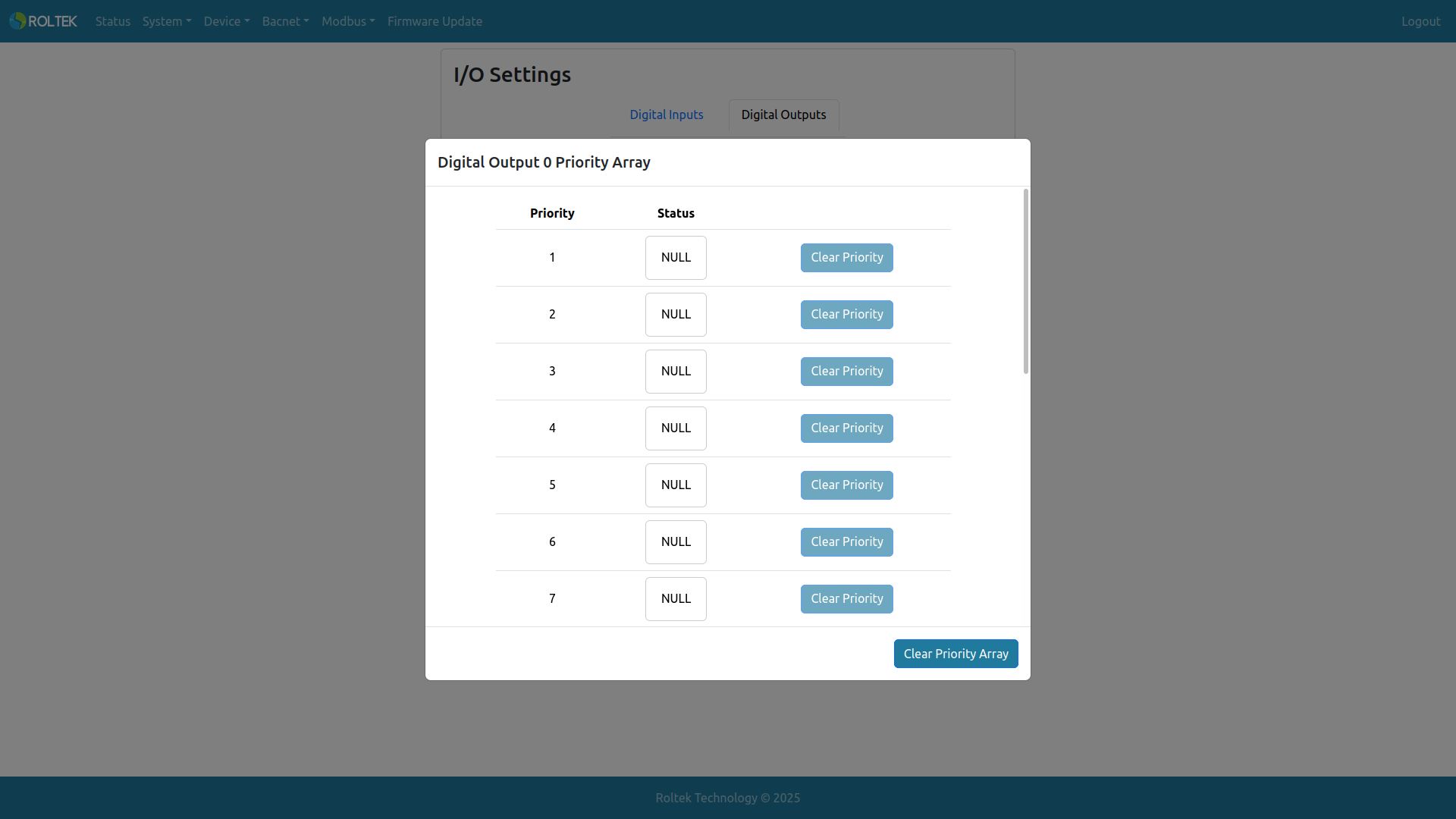

Durch Klicken auf das Listen-Symbol kann das Priority-Array des digitalen Ausgangs des entsprechenden Index angezeigt werden.

Hier kann Status die folgenden Werte annehmen:

  • Wenn die entsprechende Priorität aktiv ist, wird ON mit grünem Hintergrund angezeigt.
  • Wenn die entsprechende Priorität inaktiv ist, wird OFF mit grauem Hintergrund angezeigt.
  • Wenn die entsprechende Priorität null ist, wird NULL mit weißem Hintergrund angezeigt.

Alle Werte, die NULL für eine Priorität eines Ausgangs sind, können hier gelöscht werden.
