Ein-/Ausgangseinstellungen

Einstellungen, IO-Registerkarten folgen. Auf dieser Seite kann der Benutzer die Eingangs- und Ausgangseinstellungen konfigurieren.

Digitale Eingänge

Im Digital Inputs-Tab kann der Benutzer den Status der digitalen Eingänge

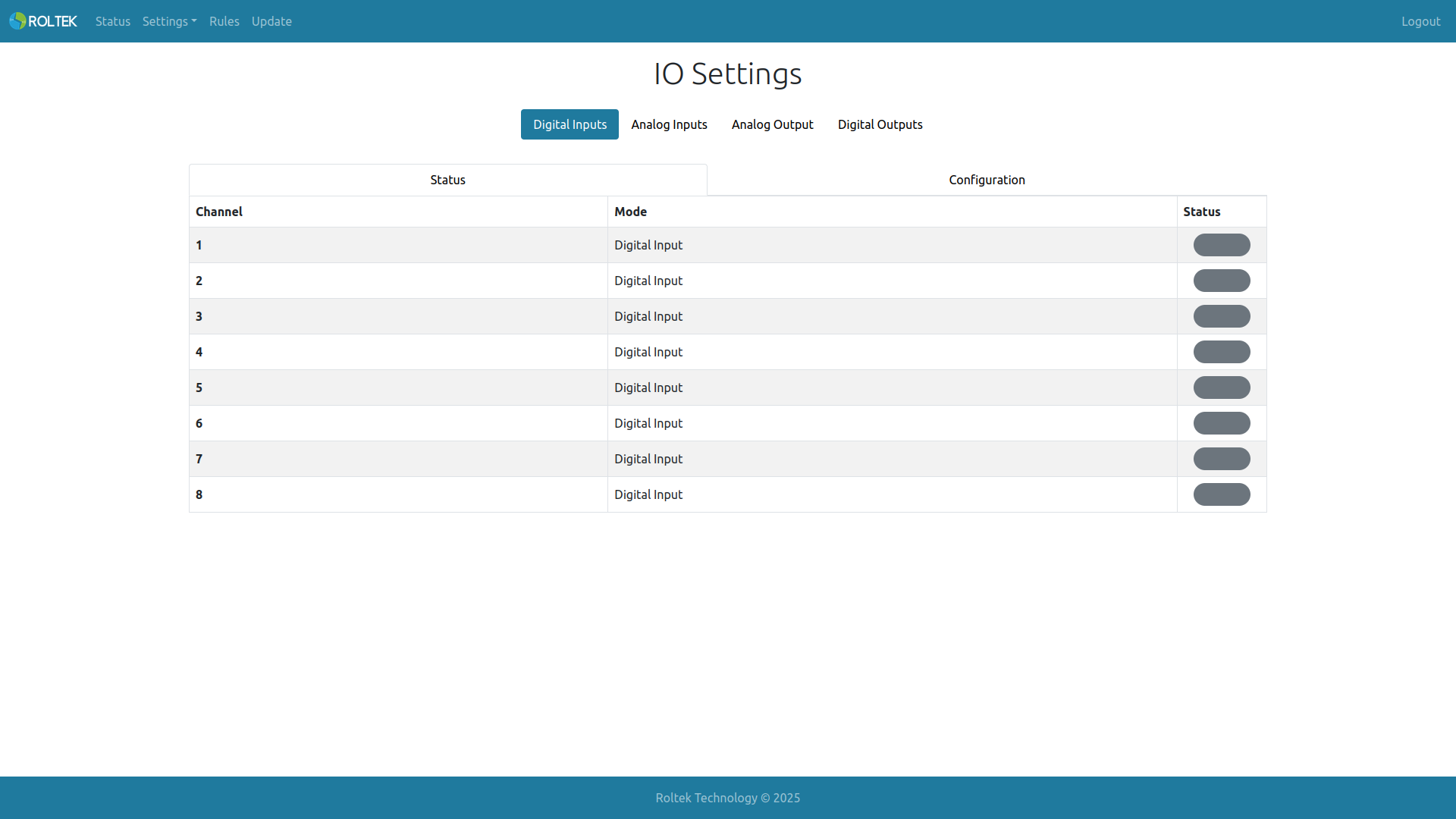

• im Status-Tab beobachten oder die Eingänge
• im Configuration-Tab konfigurieren.

Wenn der Eingangslevel hoch oder niedrig ist, wird der entsprechende Abschnitt im Status-Tab je nach Konfiguration grau oder grün angezeigt.

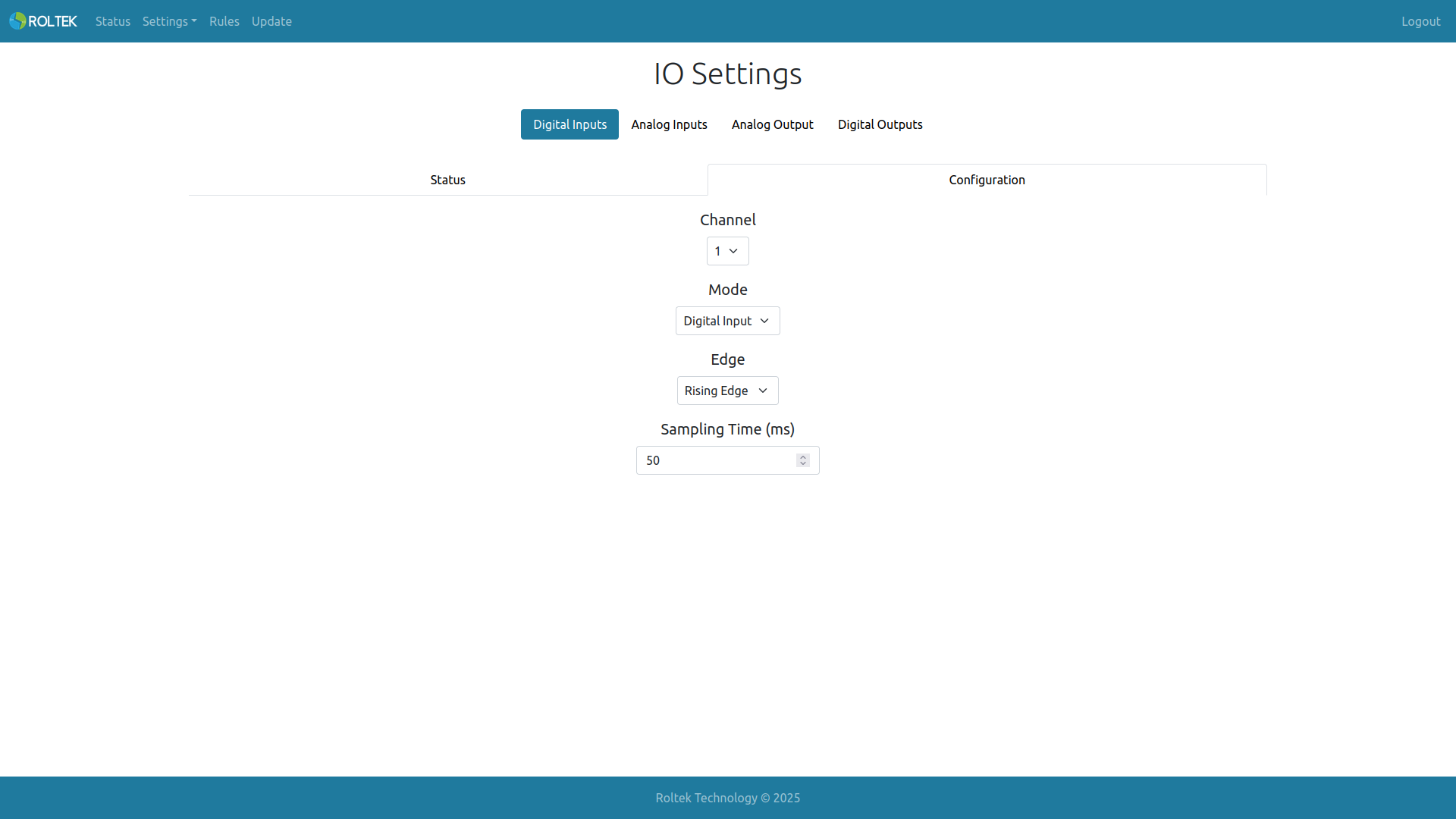

Im Configuration-Tab kann der Benutzer auswählen, welchen Eingang er konfigurieren möchte, aus Channel.

• Wenn der Mode-Parameter des digitalen Eingangs auf Digital Input eingestellt ist,
  • kann durch das Einstellen des Edge-Wertes bestimmt werden, wie der Eingang funktioniert. Wenn Falling Edge ausgewählt ist, ist der Eingangs wert bei fallender Flanke high, bei steigender Flanke ist der Eingangs wert low. Wenn Rising Edge ausgewählt ist, ist der Eingangs wert bei fallender Flanke low, bei steigender Flanke ist der Eingangs wert high.
  • Der Sampling Time-Wert, bei dem der digitale Eingang arbeitet, kann eingestellt werden. Wenn sich der Wert des Eingangssignals während dieser Sampling Time nicht ändert, wird dieser Wert als gültiger Eingangs wert betrachtet.

Digitale Ausgänge

Im Digital Output-Tab kann der Benutzer den Status der digitalen Ausgänge

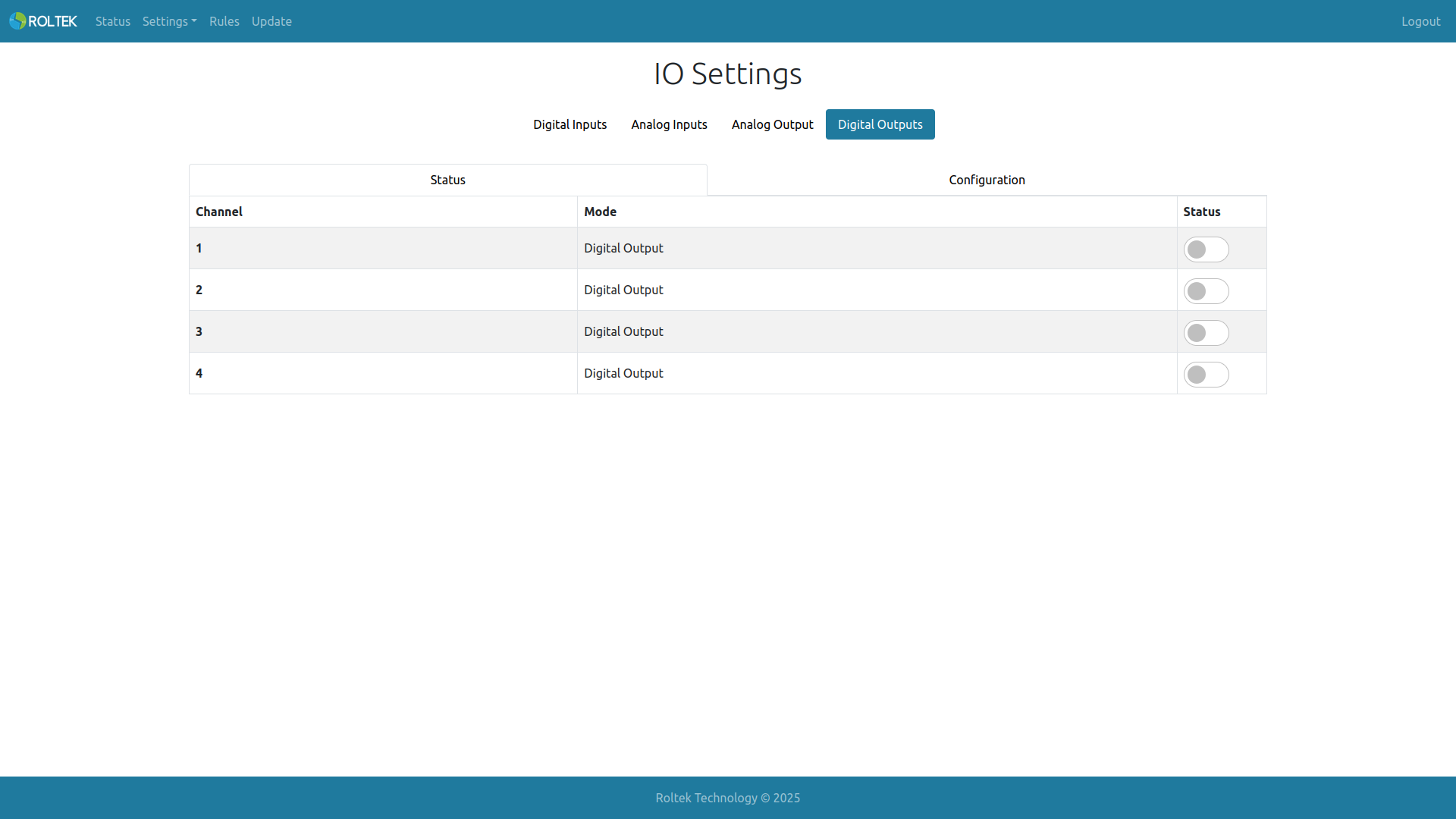

• im Status-Tab ändern oder beobachten, die Ausgänge
• im Configuration-Tab konfigurieren.

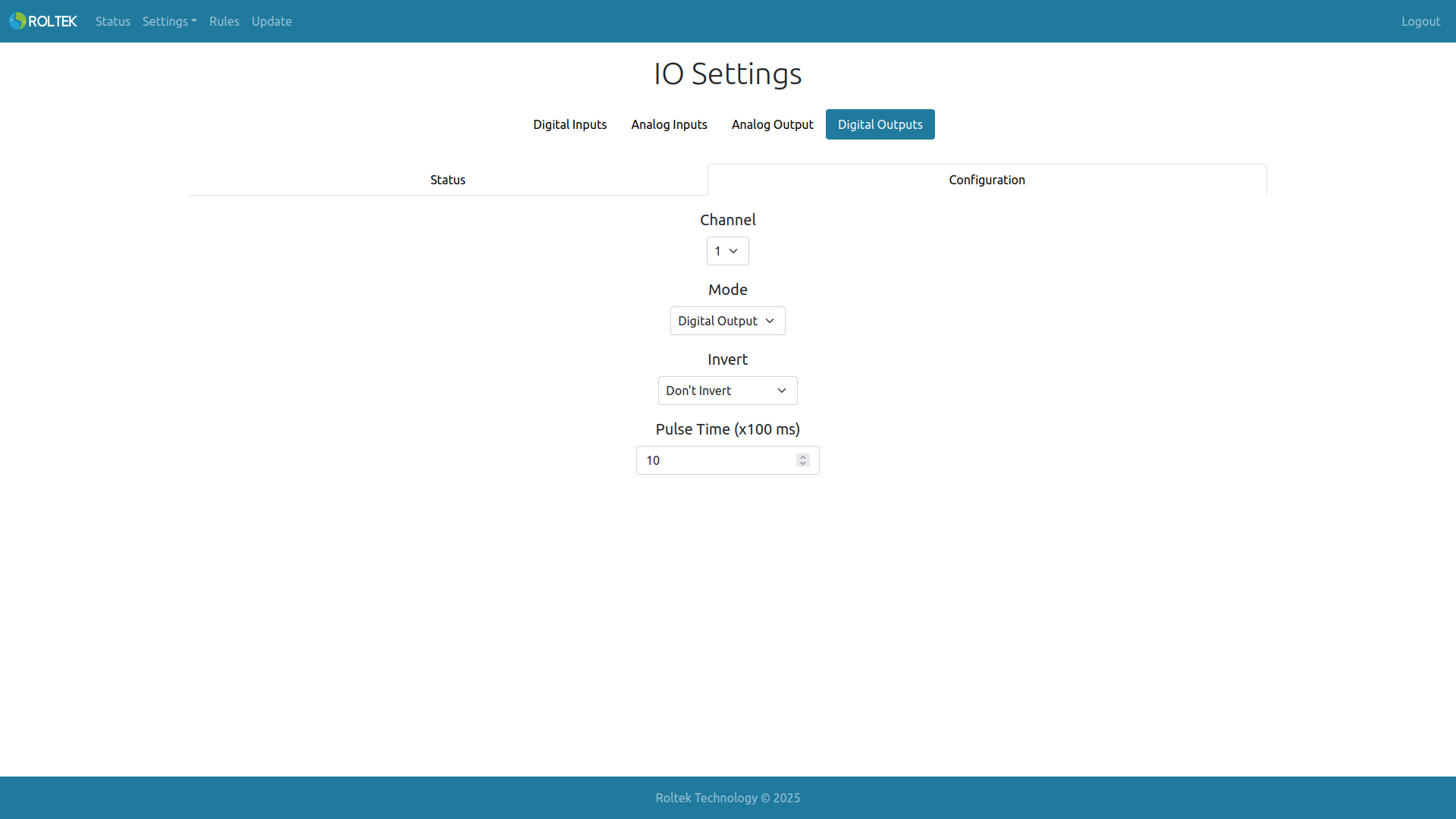

• Im Configuration-Tab kann der Benutzer auswählen, welchen Ausgang er konfigurieren möchte, aus Channel.
• Wenn Invert, Don't Invert ausgewählt ist, ist der Ausgangswert hoch, wenn der entsprechende Register (Out*Lock oder Out*)-Wert hoch ist. Dies gilt auch umgekehrt.
• Wenn Invert, Invert ausgewählt ist, ist der Ausgangswert hoch, wenn der entsprechende Register (Out*Lock oder Out*)-Wert niedrig ist. Dies gilt auch umgekehrt.
• Pulse Time: Der Timeout-Wert, der benötigt wird, um den Ausgangswert auf den vorherigen Wert (basierend auf dem Registerwert von Out*) zurückzusetzen.

Analoge Eingänge

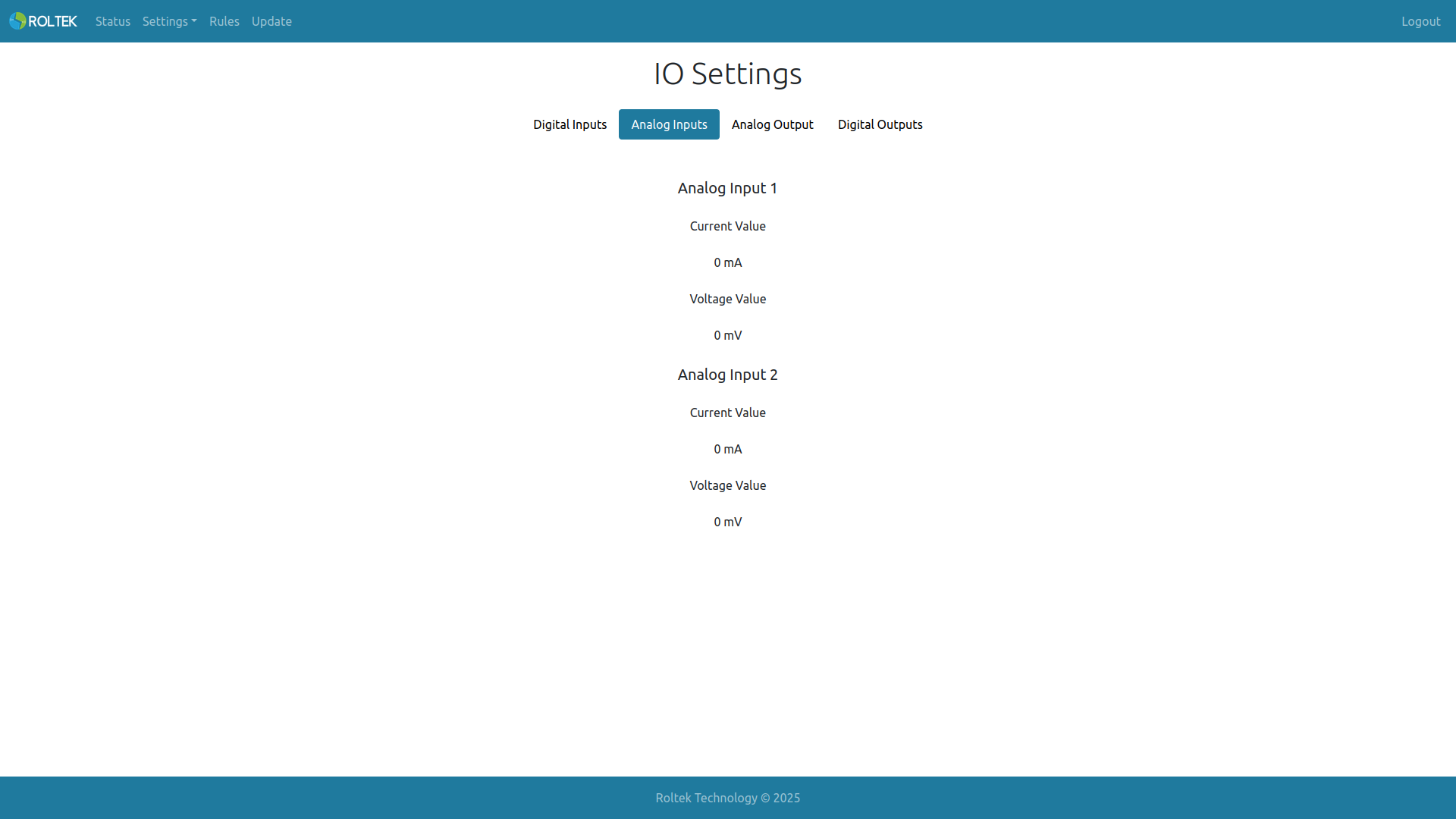

Im Analog Inputs-Tab kann der Benutzer den Status der analogen Eingänge beobachten.

Analoge Ausgänge

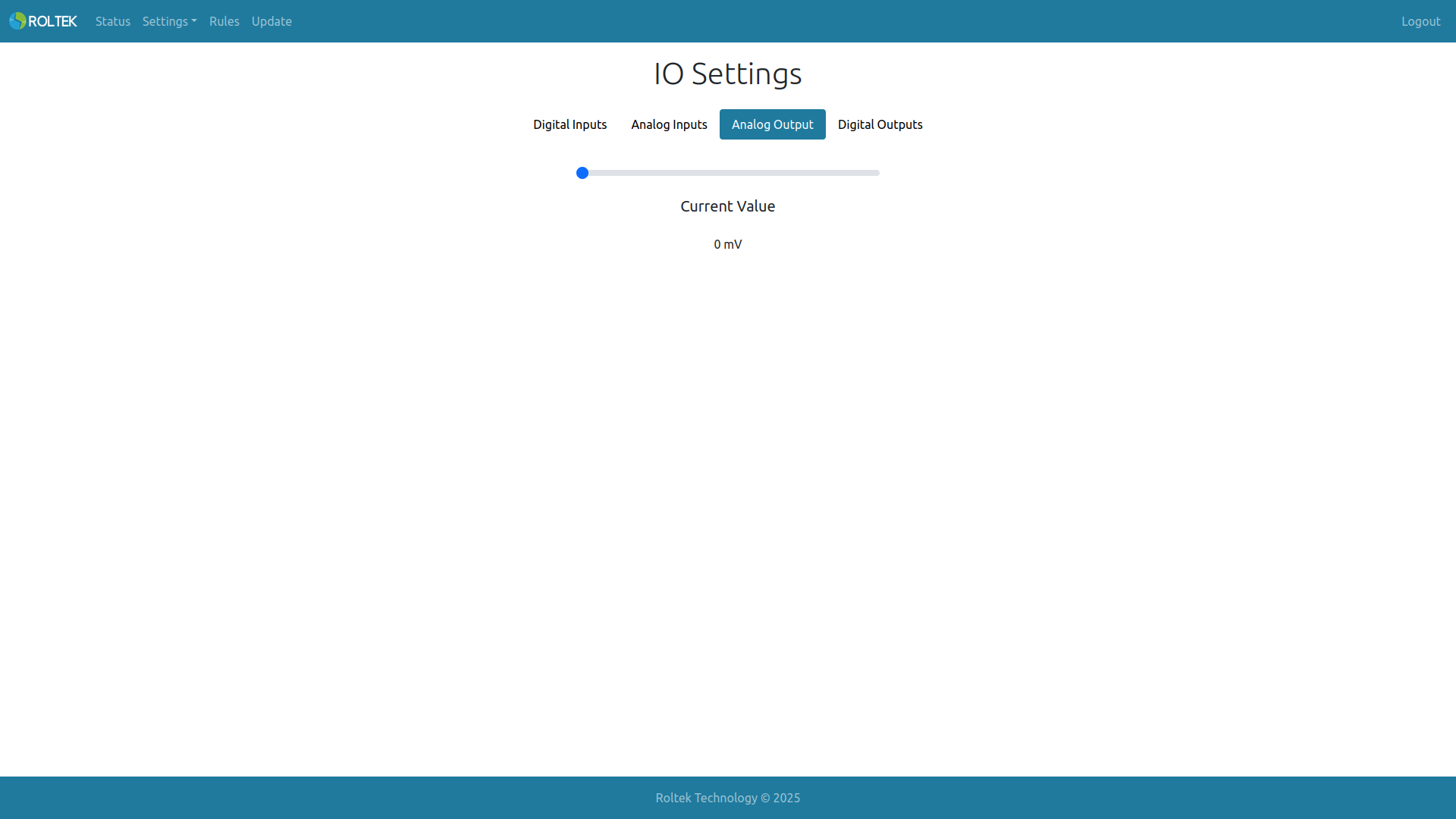

Im Analog Output-Tab kann der Benutzer den Wert der analogen Ausgänge über den Schieberegler anpassen und beobachten.
