Web-Oberfläche

So verbinden Sie sich mit dem Gerät​

Um sich mit der Geräteoberfläche zu verbinden, kann Ethernet oder Wi-Fi verwendet werden.

Um sich über Ethernet mit dem Gerät zu verbinden, muss die IP-Adresse des Benutzercomputers so eingestellt werden, dass sie im gleichen IP-Bereich wie das Gerät liegt und sich von der IP-Adresse des Geräts unterscheidet. Die Standardwerte des Geräts sind wie in der Tabelle angegeben:

IP-ModusStatische IP-Adresse
Standard-IP192.168.0.2
Subnetzmaske255.255.255.0
Standard-Gateway192.168.0.1

Um sich über Wi-Fi mit dem Gerät zu verbinden, kann das SSID EDGE_PRO-XXXXXXXXXX (wobei die X-Teile die Seriennummer des Geräts darstellen) über ein mobiles Gerät oder einen Computer gesucht werden. Das Passwort ist die Seriennummer des Geräts. Der Router wird dem Client automatisch eine IP-Adresse zuweisen. Die Standardwerte des Geräts sind wie in der Tabelle angegeben:

Wi-Fi-ModusAP
IP-ModusStatische IP-Adresse
Standard-IP192.168.4.1
Subnetzmaske255.255.255.0
Standard-Gateway192.168.4.1

Wenn die Hardwareinstallation und der Verbindungsprozess erfolgreich abgeschlossen sind, wird die Eingabe der IP-Adresse des Routers (192.168.0.2 für Ethernet-Verbindung, 192.168.4.1 für Wi-Fi-Verbindung) oder die Adresse http://edge_pro-XXXXXXXXXX.local (wobei die X-Teile die Seriennummer des Geräts darstellen) in die Suchleiste des Webbrowsers den Browser zur Anmeldeseite des Routers weiterleiten.

Wichtig: Es kann sich nur ein Client-Gerät mit dem AP verbinden und nur ein Client kann sich in die Benutzeroberfläche einloggen.

Benutzernameadmin
Passwortadmin

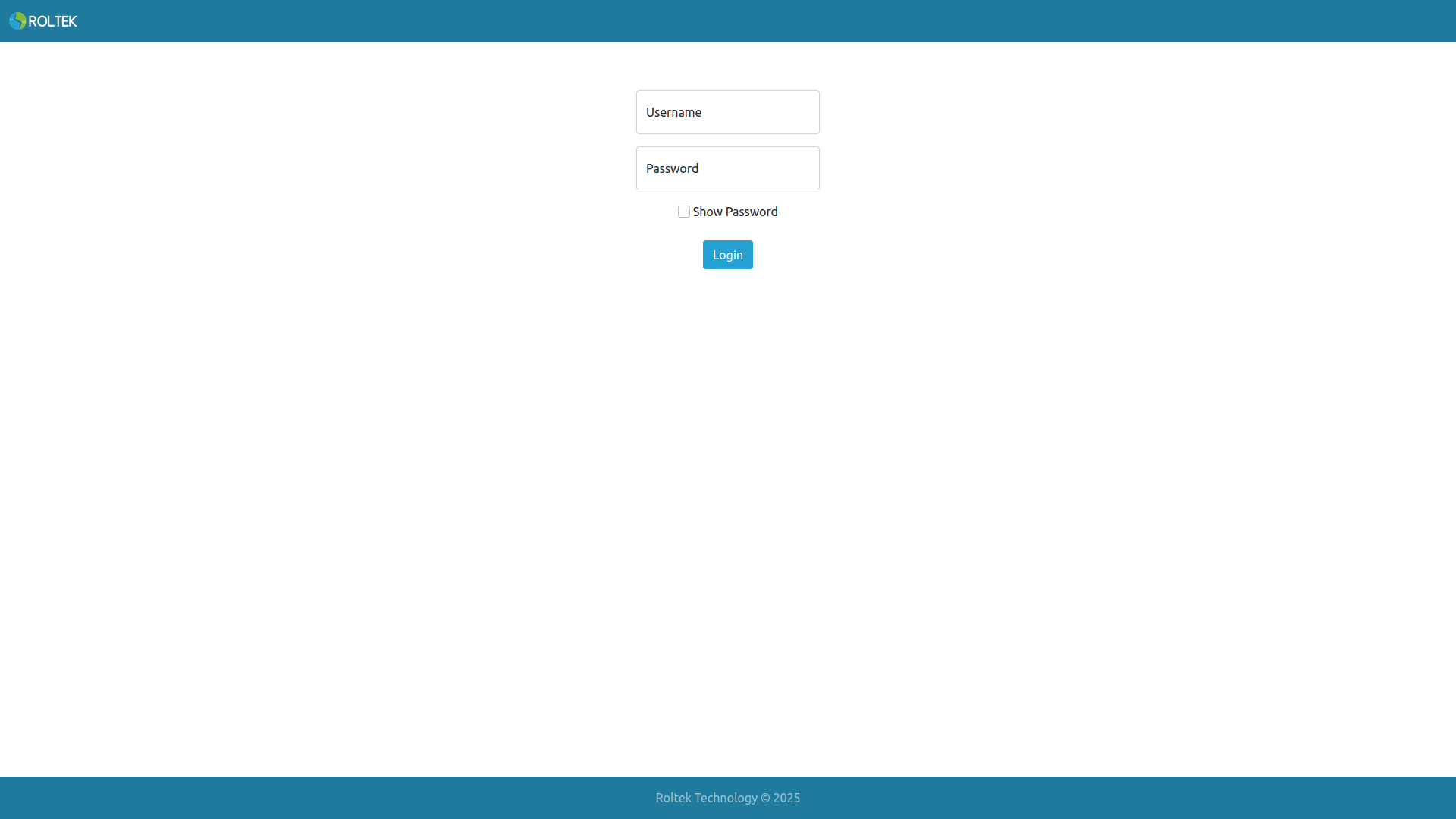

Login-8421

Wenn die Anmeldung erfolgreich ist, sollte die Status-Seite geöffnet werden.

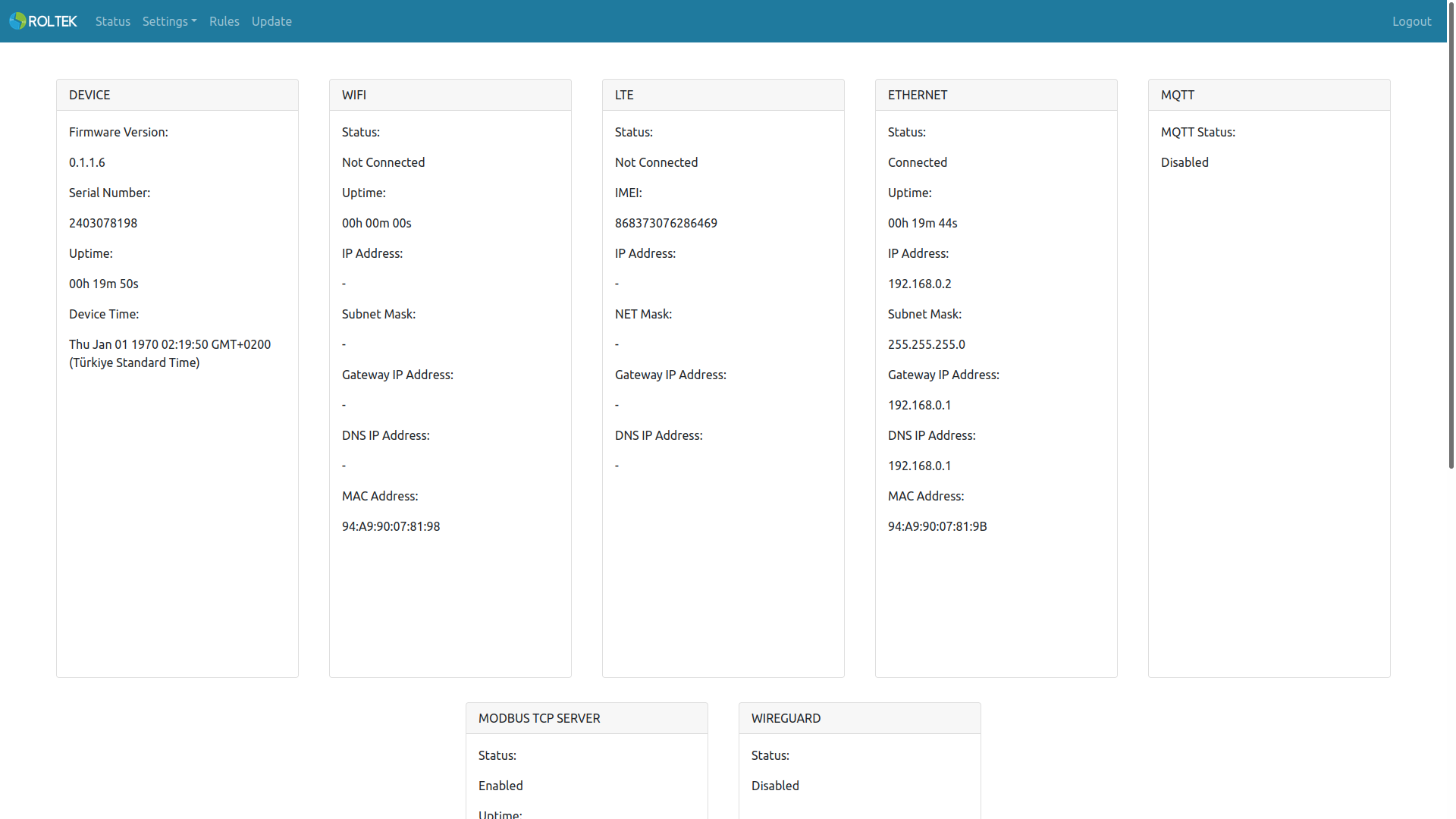

Status-8421

Auf diesem Bildschirm kann der Status des Geräts beobachtet werden. Die folgenden Einstellungen können in den entsprechenden Abschnitten im Settings-Tab konfiguriert werden:

  • Device
  • WiFi
  • LTE
  • Ethernet
  • Modbus
  • MQTT
  • Mail
  • HTTP Client
  • IO
  • Date&Time
  • Firewall
  • Ping
  • IEC 62056-21
  • SMS
  • Wireguard

Im Devices-Tab können die Einstellungen zur Hinzufügung anderer ModProBus-Geräte zum RF-Netzwerk konfiguriert werden.

Im Rules-Tab können andere Modbus-Geräte, MQTT-Publisher und MQTT RPC konfiguriert werden.

Im Test-Tab können die RF-Verbindungen anderer ModProBus-Geräte getestet werden.

Im Update-Tab kann die Firmware des Geräts aktualisiert werden.
