Knoten
Regeln, Knoten-Register leiten zu dieser Seite.

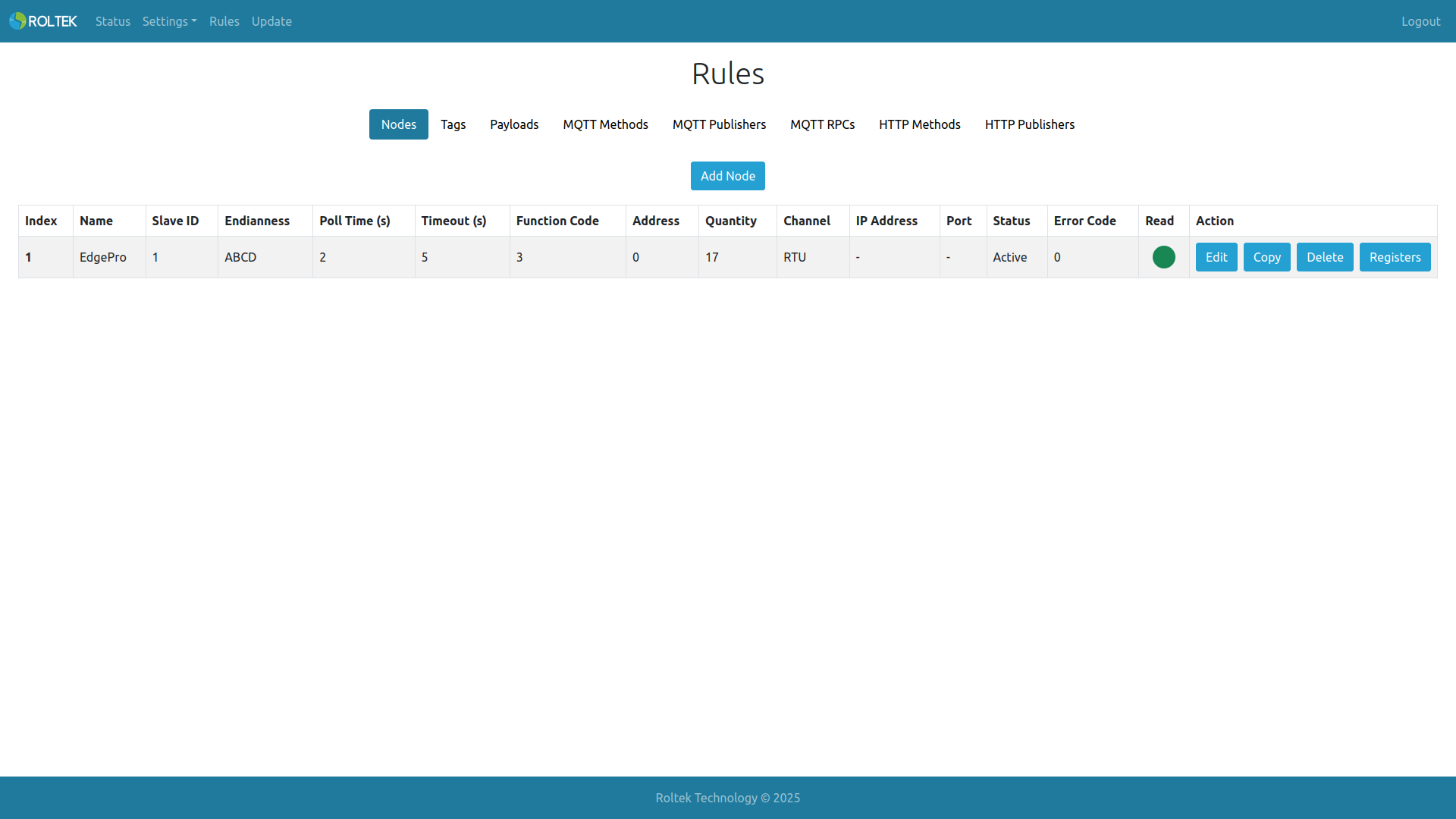

Knoten ist ein externes Modbus-Gerät. In der Standardkonfiguration ist ein Knoten namens EdgePro auf dem Gerät vorhanden. Das EdgePro-Gerät ist der Knoten selbst, es ist sein eigener Knoten und liest Werte aus den eigenen Registern des Geräts.
Wichtig: Die Slave ID aus der Modbus-Konfiguration im Geräte-Register und die Device ID aus den RF Modems müssen den gleichen Wert wie die Slave ID des EdgePro-Knotens haben.
Die maximal konfigurierbare Anzahl an Knoten beträgt 10.

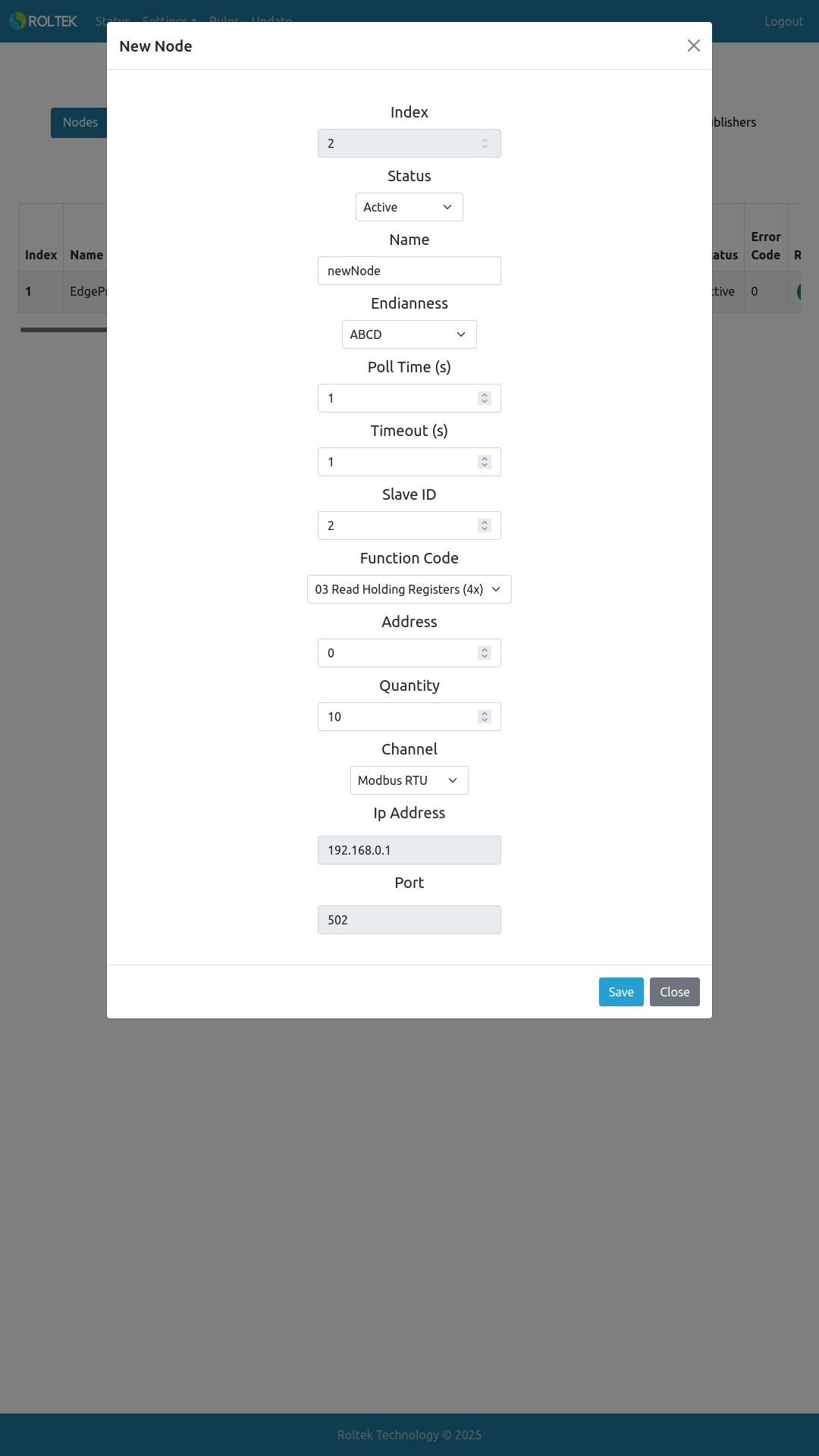

Benutzer können neue Knoten hinzufügen, indem sie auf die Schaltfläche Knoten hinzufügen klicken.
| Parameter | Beschreibung | Werte |
|---|---|---|
| Index | Der Indexwert des Knotens. Wird automatisch vom Gerät zugewiesen und kann nicht geändert werden. | |
| Status | Der Status des Knotens. | Aktiv Passiv |
| Name | Der Name des Knotens (Maximale Länge 16) | |
| Endianness | Die Endianness des Geräts. | ABCD DCBA BADC CDAB |
| Poll time (seconds) | Intervall zum Auslesen von Daten vom Modbus-Gerät. | |
| Timeout (seconds) | Timeout-Dauer beim Auslesen von Daten vom Gerät. | |
| Slave ID | Die Slave ID des Modbus RTU oder Modbus TCP Geräts. | |
| Function Code | Die erforderlichen Funktionscodes zum Auslesen von Daten vom Modbus RTU oder Modbus TCP Gerät. | 01 Read Coils (0x) 02 Read Discrete Inputs (1x) 03 Read Holding Registers (4x) 04 Read Input Registers(3x) |
| Address | Die Startadresse der zu lesenden Register. | |
| Quantity | Die Anzahl der zu lesenden Register. | |
| Channel | Verbindungstyp. | Modbus RTU Modbus TCP/IP |
| IP Address | Wenn die Option Modbus TCP/IP ausgewählt ist, muss die IP-Adresse des Geräts eingegeben werden. | |
| Port | Wenn die Option Modbus TCP/IP ausgewählt ist, muss die Portnummer des Geräts eingegeben werden. |
