Tags

Regeln, Tags-Register führen zu dieser Seite.

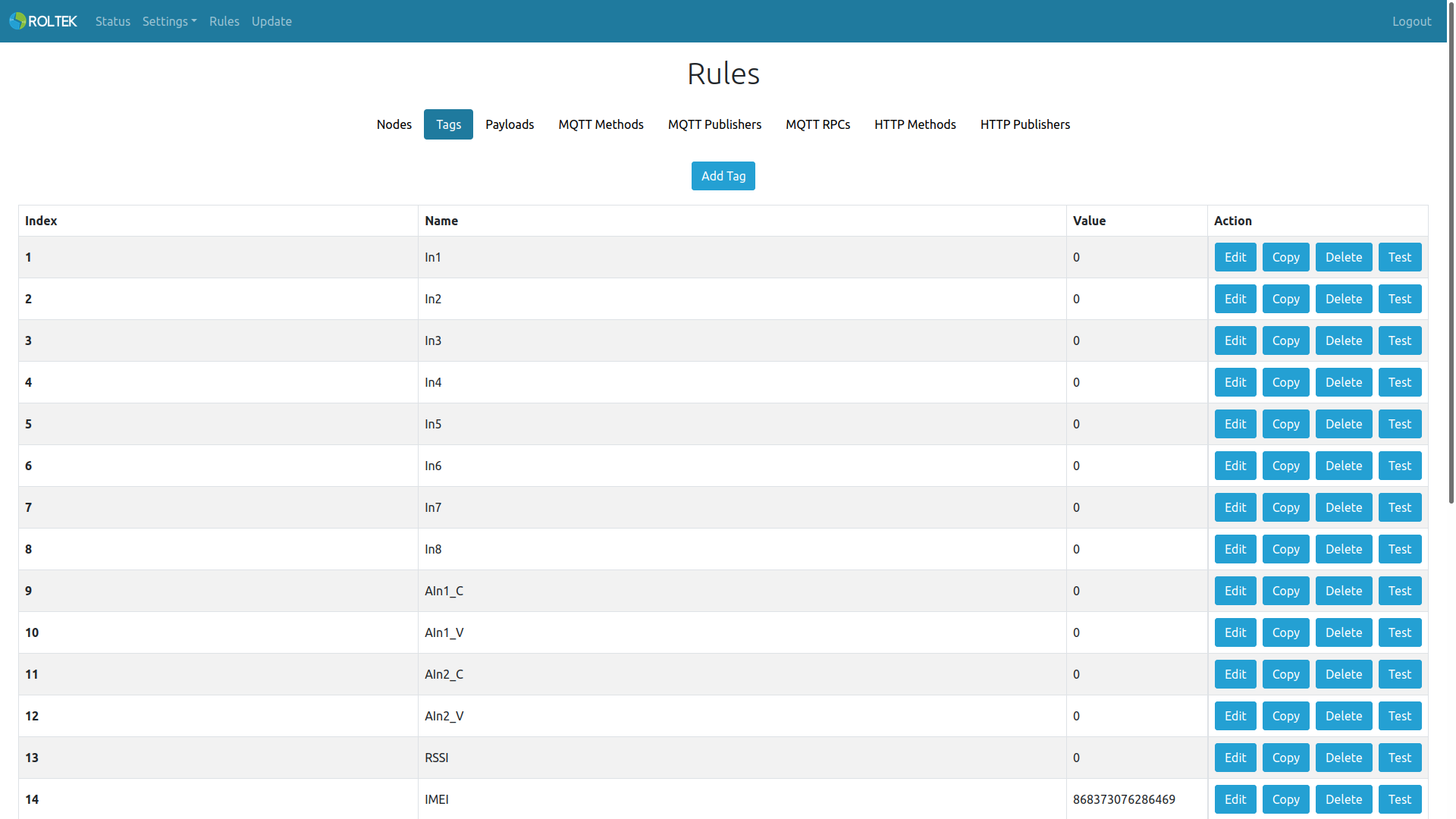

Tag entspricht dem Registerwert im Node. In der Standardkonfiguration werden die unten abgebildeten Tags im Gerät gespeichert. Die Tags gehören zum Gerät selbst und beziehen ihre Registerwerte vom EdgePro Node.

Die maximale Anzahl konfigurierbarer Tags beträgt 100.

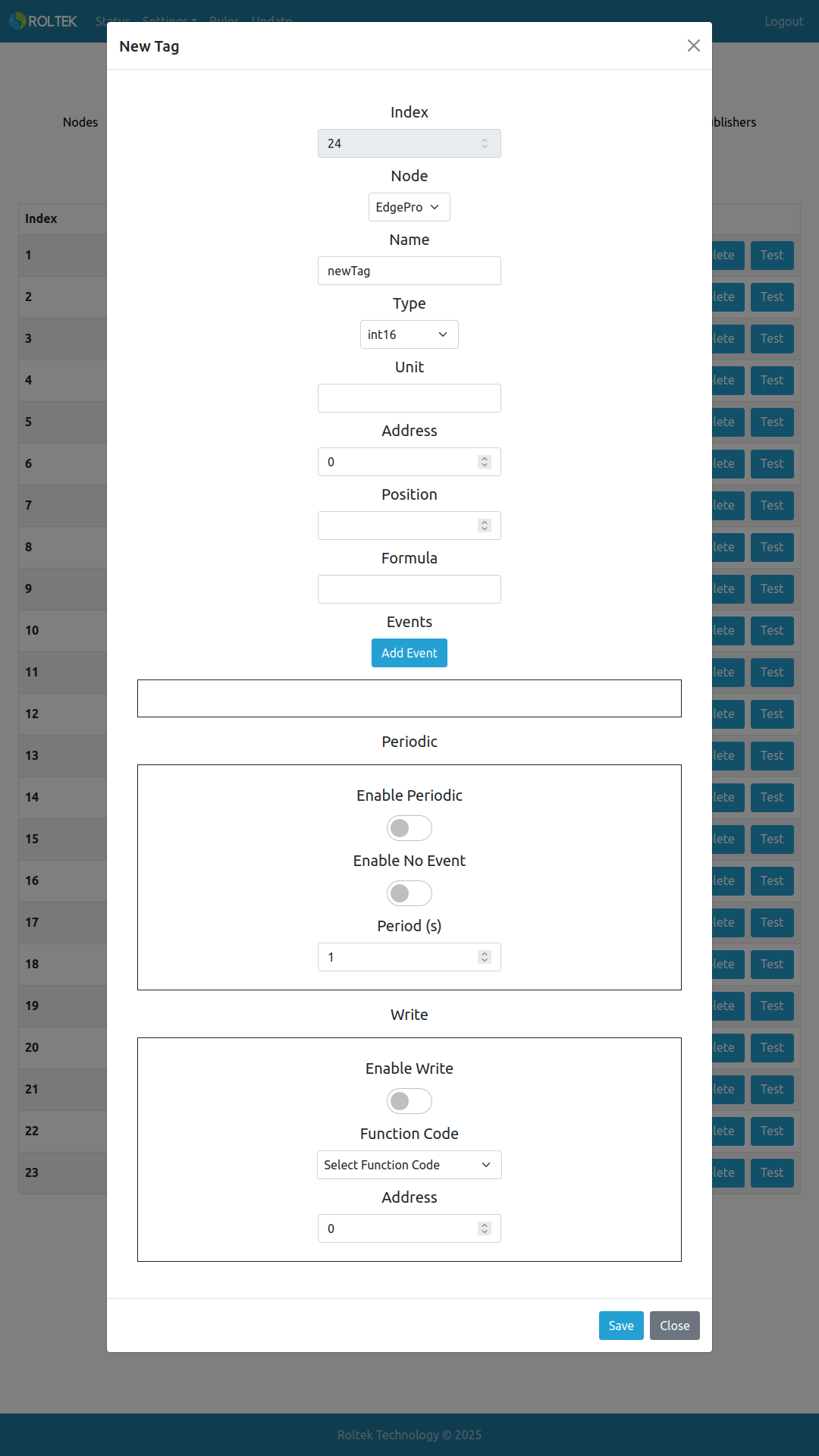

Der Benutzer kann neue Tags hinzufügen, indem er auf die Schaltfläche Add Tag klickt.

• Index: Der Indexwert des Tags. Wird automatisch vom Gerät zugewiesen und kann nicht geändert werden.
• Node: Um zu bestimmen, von welchem Node der Wert des Tags abgerufen wird.
• Name: Der Name des Tags (maximale Länge 16).
• Type: Bestimmt die Datenart des Tags. Optionen:
  • bool
  • int8
  • uint8
  • int16
  • uint16
  • int32
  • uint32
  • int64
  • uint64
  • float double
• Unit: Der Name der Datenart. Diese Option ist optional.
• Address: Die Adresse des Tags. Der Adresswert muss gleich oder höher als der Adresswert des Nodes sein und darf nicht höher sein als die Summe der Adress- und Mengenwerte des Nodes.
• Position: Wenn die ausgewählte Tag-Art bool ist, bestimmt diese Einstellung, welches Bit vom Tag gelesen wird.
• Formula: Tag, das für mathematische und logische Operationen festgelegt wurde.
  • Beispiel-Formeln:
    • counter1*100/5
    • (tag1+7.65)*100

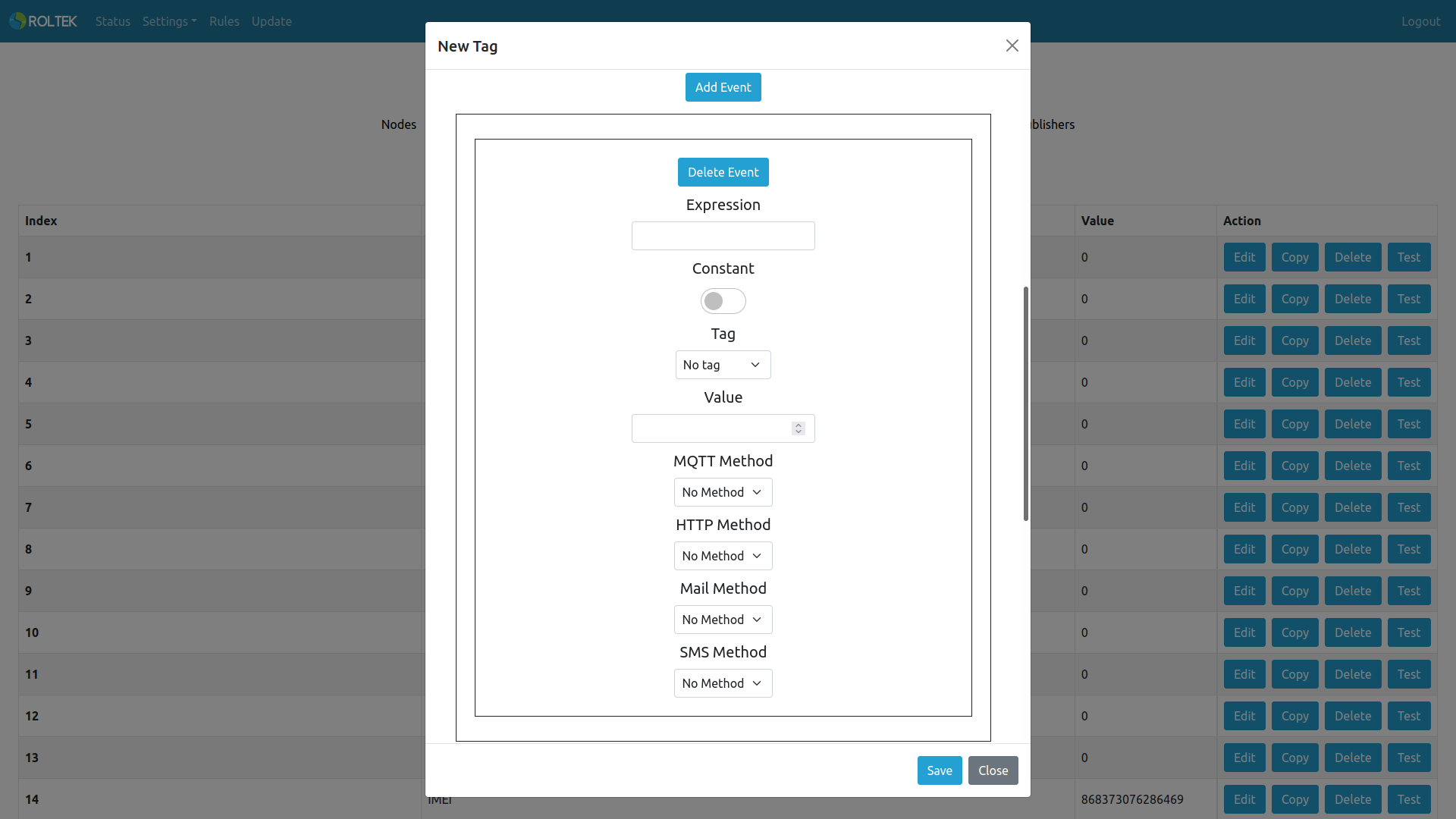

• Events: Der Benutzer kann mit der Schaltfläche Add Event Events zu den Tags hinzufügen. Wenn der gegebene Expression bewertet wird, wird der Tagwert in den ausgewählten tag geschrieben. Wenn Constant aktiviert ist, wird der konstante Value in den ausgewählten Tag geschrieben. Die maximale Anzahl konfigurierbarer Events pro Tag beträgt 5.
  • Beispiel-Ausdrücke:
    • In1==1
    • (tag1>40)&&(tag1<90)
    • tag1!=0
    • tag1>tag46
  • Wichtig: Die Write Enable-Option des ausgewählten Tags muss aktiviert sein und die Werte für Function Code und Address value müssen eingegeben werden.
  • Der Benutzer kann Events löschen, indem er auf die Schaltfläche Delete Event klickt.

• Periodic: Wenn die Option Enable Periodic aktiviert ist und der gegebene Expression bewertet werden kann, wird der Wert des tags über die Method im Event periodisch mit dem angegebenen Period (Sekunden) Wert übertragen. Wenn die Option Enable No Event ausgewählt ist, wird der Wert des Tags periodisch mit dem angegebenen Period (Sekunden) Wert übertragen, unabhängig davon, ob der Expression bewertet werden kann oder nicht.
• Write: Aktiviert das Schreiben für den Tag.
  • Enable Write: Aktiviert das Schreiben für den Tag.
  • Function Code: Modbus-Funktionscode zum Schreiben in den Tag. Optionen:
    • 05 Write Single Coil
    • 06 Write Single Register
    • 15 Write Multiple Coils
    • 16 Write Multiple Registers
  • Address: Die Adresse, an die geschrieben werden soll.
