Modbus Einstellungen

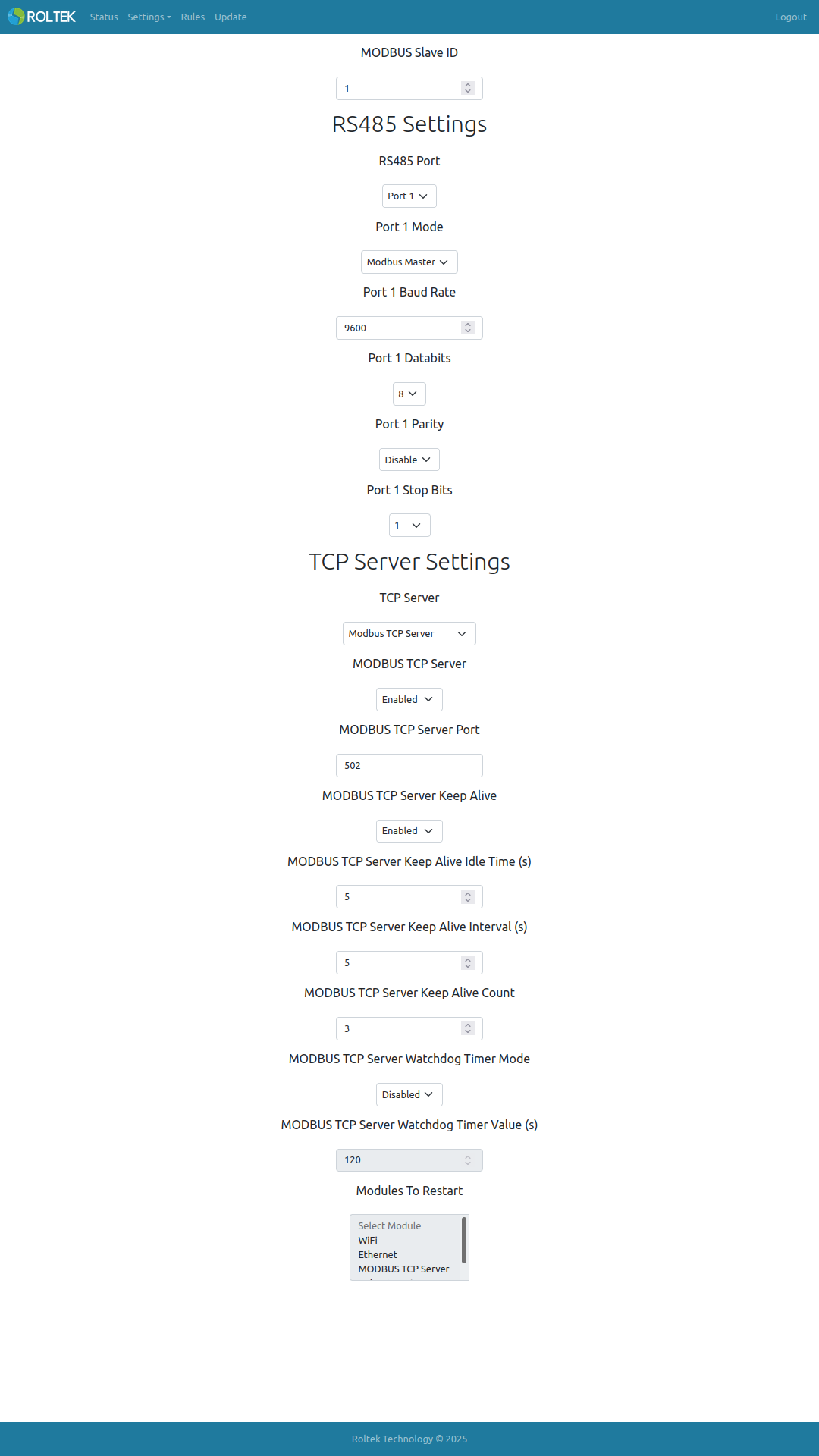

Einstellungen, Modbus Registerkarten folgen. Auf dieser Seite kann der Benutzer die Modbus-Einstellungen konfigurieren.
| Parameter | Beschreibung | Werte |
|---|---|---|
| Modbus RTU Slave ID | Die Slave-ID des Geräts. | |
| RS485 Port | Der zu konfigurierende RS485-Port. | Port 1: Die Einstellungen im Abschnitt RS485 Settings werden für Port 1 konfiguriert.
Port 2: Die Einstellungen im Abschnitt RS485 Settings werden für Port 2 konfiguriert. |
| Modbus Mode | Der Modbus-Modus des Geräts. | Master: Das Gerät wird als Modbus RTU und Modbus TCP Master arbeiten.
Slave: Das Gerät wird als Modbus RTU und Modbus TCP Slave arbeiten. |
| Modbus RTU Baud Rate | Die Baudrate der RTU-Verbindung. | 300, 600, 1200, 2400, 4800, 9600, 19200, 83400, 57600, 115200 |
| Modbus RTU Databits | Die Anzahl der Datenbits der RTU. | 5, 6, 7, 8 |
| Modbus RTU Parity | Das Paritätsbit der RTU. | Odd, Even, None |
| Modbus RTU Stop Bits | Das Stoppbit der RTU-Kommunikation. | 1, 1.5, 2 |
| Modbus TCP Server | Aktivieren oder Deaktivieren des Modbus TCP zu RTU Gateway. | |
| Modbus TCP Server Port | Die Portnummer des Modbus TCP zu RTU Gateway. | |
| Modbus TCP Server Keep Alive | Aktivieren oder Deaktivieren der Keep Alive-Funktion im Modbus TCP zu RTU Gateway. | |
| Modbus TCP Server Keep Alive Idle Time | Die Wartezeit auf die Keep Alive-Nachricht vom Client im Modbus TCP - RTU Gateway. Wenn die Werte von Modbus TCP Server Keep Alive Interval und Modbus TCP Server Keep Alive Count gleich null sind, wartet das Gateway auf die Ablaufzeit von Modbus TCP Server Keep Alive Idle Time und schließt die Verbindung, wenn keine Keep Alive-Nachricht oder Daten vom Client empfangen werden. Wenn die Werte von Modbus TCP Server Keep Alive Interval und Modbus TCP Server Keep Alive Count ungleich null sind, wartet das Gateway auf die Ablaufzeit von Modbus TCP Server Keep Alive Idle Time und schließt die Verbindung nach Ablauf von Modbus TCP Server Keep Alive Count Anzahl von Modbus TCP Server Keep Alive Interval, wenn keine Keep Alive-Nachricht oder Daten vom Client empfangen werden. | |
| Modbus TCP Server Keep Alive Interval | ||
| Modbus TCP Server Keep Alive Count | ||
| Modbus TCP Server Watchdog Timer Mode | Aktivieren oder Deaktivieren des Watchdog-Timers des Modbus TCP Servers. Dieser Watchdog-Timer wird ausgelöst, wenn innerhalb der festgelegten Zeit kein Client mit dem Modbus TCP Server verbunden werden kann. | Aktiviert Deaktiviert |
| Modbus TCP Server Watchdog Timer Value | Die Zeit des Watchdog-Timers des Modbus TCP Servers. Die Einheit ist Sekunden. | 120 |
| Modules To Restart | Module, die beim Auslösen des Watchdog-Timers des Modbus TCP Servers neu gestartet werden. Mehrere Auswahlmöglichkeiten sind möglich. | - Wi-Fi - Ethernet - Modbus TCP Server - Gerät neu starten |
