Sensör Probunu Bağlama

Hazırlık

Sensör Probu

Bu sensörlerden birini hazır bulundurun:

Tip	Sensör kablo pini
RS485 Modbus-RTU	1 x A, 1 x B, 1 x GND, 1 x VCC
4 – 20 mA	1 veya 2 x sinyal pini
0 – 10V	1 veya 2 x sinyal pini
Level	1 x sinyal pini
Pulse Count	1 x sinyal pini

Not: Her Data logger yalnızca bir tip sensöre bağlanabilir. Örneğin:

• Tek adresli bir RS485 sensörü
• 1 veya 2 ölçümlü bir 4 – 20mA sensörü
• 1 veya 2 ölçümlü bir 0 – 10V (10V'tan düşük) sensörü
• 1 ölçümlü bir pulse veya level sensörü

Araçlar

Tip	Açıklama
Yıldız tornavida	No.2 yıldız uç

Sensör Probunu Bağlama

Data Logger'ı Sökme

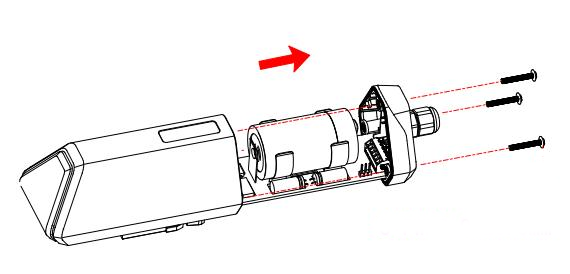

• Üç vidayı sökün.

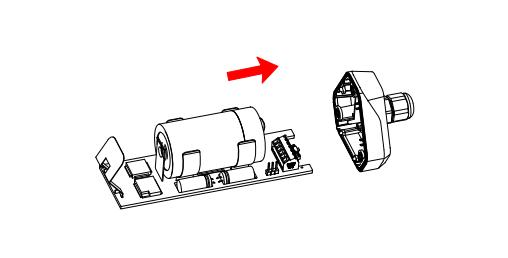

• Kapağı çıkarın.

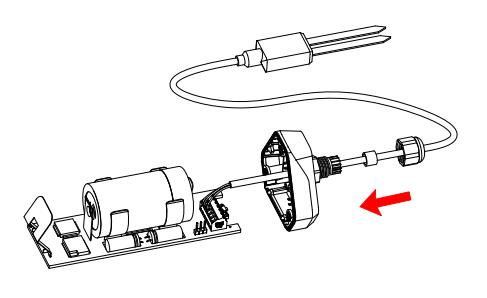

• Vida başlığını çıkarın ve sensörün kablosundan geçirin, alt kapaktan geçirin ve kablo terminaline bağlayın.

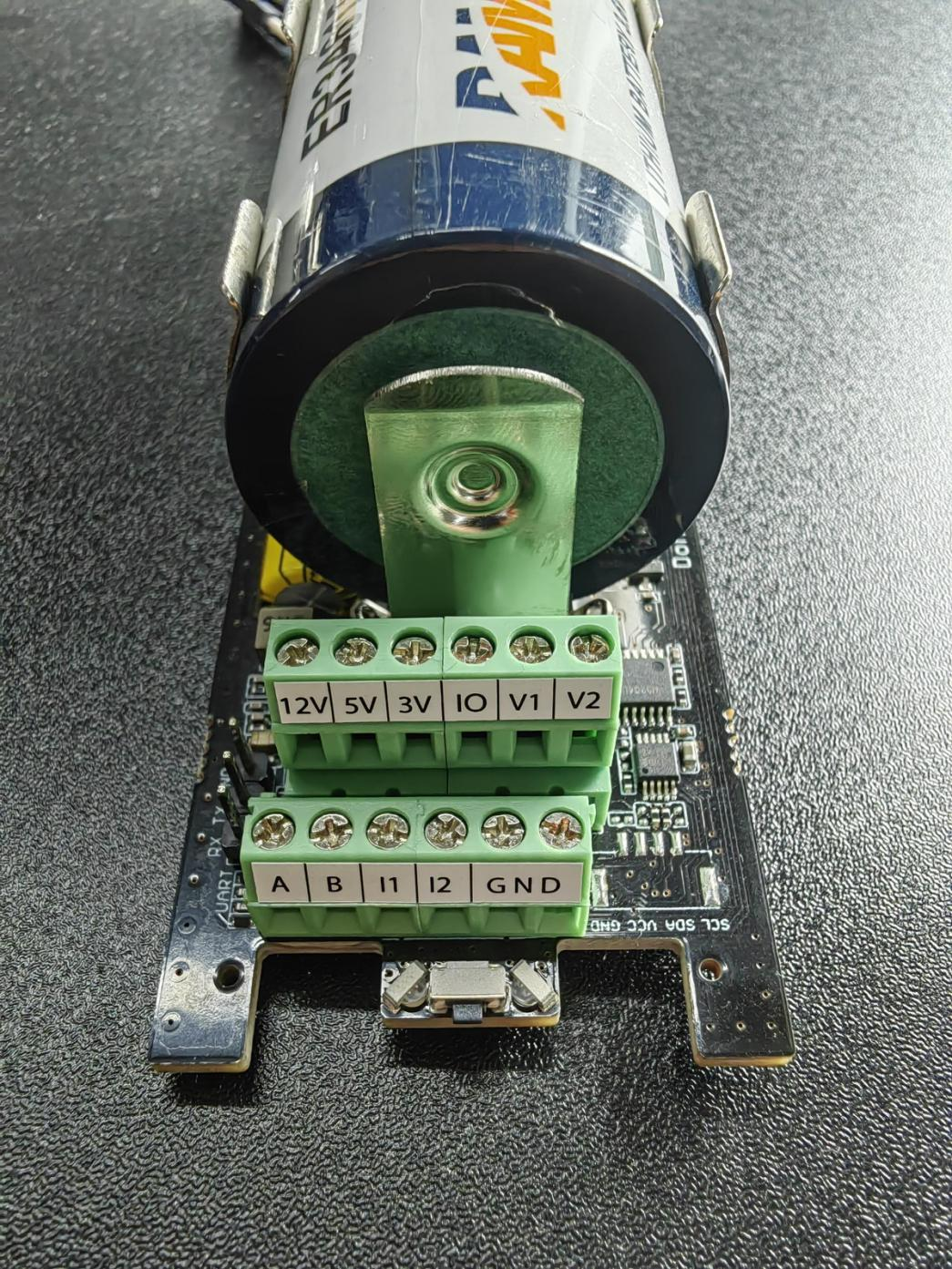

No.	Pin	Açıklama
1	12V	Harici 12V giriş voltajı. Data Logger, harici bir 12V DC güç kaynağı ile beslenebilir. 12V güç kaynağı kullanıldığında, pil yedek güç kaynağı olarak görev yapar.
2	5V	5V çıkış voltajı, sensöre 5V voltaj sağlar.
3	3V	3V çıkış voltajı, sensöre 3V voltaj sağlar.
4	IO	Level veya pulse girişi toplama
5	V1	0 ile 10V arası analog voltaj girişi
6	V2	0 ile 10V arası analog voltaj girişi
7	A	RS485 A/+
8	B	RS485 B/-
9	I1	4 ile 20mA arası analog akım girişi
10	I2	4 ile 20mA arası analog akım girişi
11	GND	Toprak
12	GND	Toprak

Sensörün Güç Kaynağı Seçenekleri

Data Logger iki güç kaynağı modunu destekler:

Mod	Açıklama
Dahili Pil	Data Logger ve sensörler yalnızca dahili pil ile beslendiğinde. Datalogger yalnızca 5V veya 3V sensör problarını destekler.
Harici 12V DC	Bazı durumlarda, sensör probunun dahili pilin uzun süre karşılayamayacağı daha yüksek bir güç kaynağına ihtiyacı vardır. Harici bir 12V güç kaynağı ana güç kaynağı olabilir ve 12V güç kesintisi olduğunda dahili pil yedek güç kaynağı olarak çalışır. Harici 12V güç kaynağı kullanılırken, su geçirmezliğin sağlanması için bağlantı kutusu ile birlikte çalıştırılması önerilir.

Harici 12V DC Nasıl Kurulur

Sensörünüzün 12V güce ihtiyacı olduğunda, dahili pil sensörü besleyemez. Bu nedenle harici bir 12V güç kaynağı gereklidir.

• 12V DC adaptörü, bağlantı kutusunu ve 4 pinli kabloyu hazırlayın.

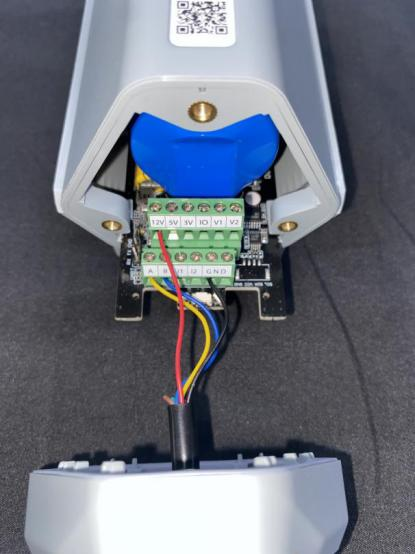

• RS485-A, RS485-B, GND ve harici 12V girişini yeşil terminale bağlayın.

Kablonun tanımı:

Kablo rengi	Data Logger pini
Kırmızı	12V
Siyah	GND
Sarı	A
Mavi	B

• Cihaz devre kartını muhafazaya geri koyun ve su geçirmez lastiğin doğru monte edildiğinden emin olun.
• Bağlantı kutusunun terminaline bağlayın.
• Sensör kablosunu bağlantı kutusuna bağlayın.
• 12V DC adaptörü güç kaynağına bağlayın.
• Montajı tamamlayın.
• Su geçirmezliği kontrol etmek için vidaları ve vida başlıklarını sıkın. Kablo çapı çok inceyse, sarmak için su geçirmez bant ekleyin.

Not: Cihazı monte ederken, Data Logger'ın ve adaptör kutusunun su geçirmez pedini takmak ve vida başlığını ve vidayı sıkmak gereklidir, aksi takdirde cihazın su geçirmezlik etkisi olumsuz etkilenebilir! Kablo çapı çok küçükse, su geçirmez bant ile sarılabilir.
