Sensorprobe Verbindung
Vorbereitung
Sensorprobe
Halten Sie einen dieser Sensoren bereit:
| Typ | Sensor Kabel Pin |
|---|---|
| RS485 Modbus-RTU | 1 x A, 1 x B, 1 x GND, 1 x VCC |
| 4 – 20 mA | 1 oder 2 x Signal Pin |
| 0 – 10V | 1 oder 2 x Signal Pin |
| Level | 1 x Signal Pin |
| Pulszählung | 1 x Signal Pin |
Hinweis: Jeder Data Logger kann nur mit einem Sensortyp verbunden werden. Zum Beispiel:
- Ein RS485 Sensor mit einer Adresse
- Ein 4 – 20mA Sensor mit 1 oder 2 Messungen
- Ein 0 – 10V (unter 10V) Sensor mit 1 oder 2 Messungen
- Ein Puls- oder Level-Sensor mit 1 Messung
Werkzeuge
| Typ | Beschreibung |
|---|---|
| Sternschraubendreher | No.2 Sternbit |
Anschluss der Sensorprobe
Demontage des Data Loggers
- Entfernen Sie die drei Schrauben.

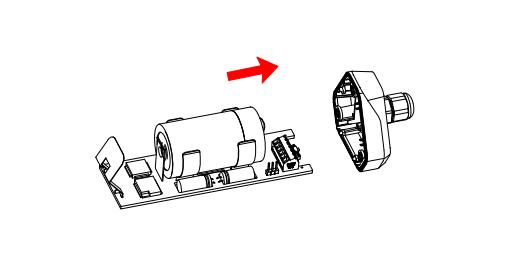

- Nehmen Sie den Deckel ab.

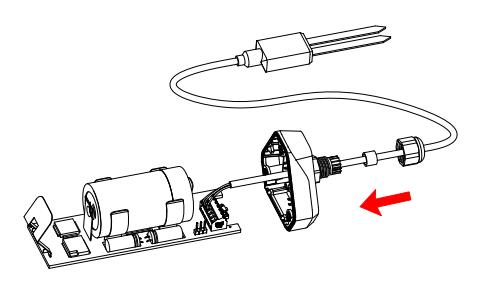

- Entfernen Sie den Schraubenkopf und führen Sie das Kabel des Sensors hindurch, führen Sie es durch die untere Abdeckung und schließen Sie es an die Klemmen an.

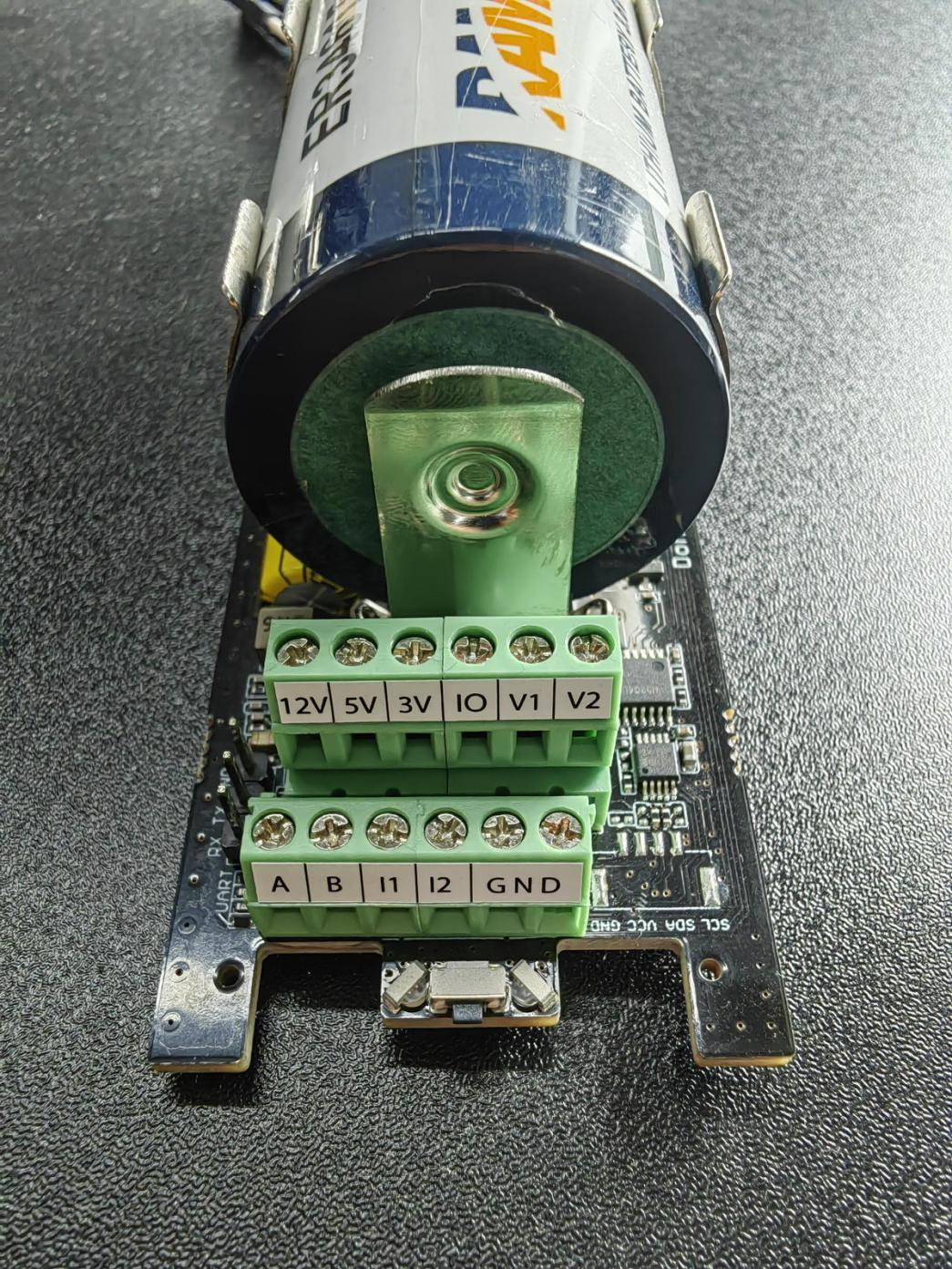

| Nr. | Pin | Beschreibung |
|---|---|---|
| 1 | 12V | Externe 12V Eingangsspannung. Der Data Logger kann von einer externen 12V DC Stromquelle gespeist werden. Bei Verwendung einer 12V Stromquelle fungiert der Akku als Backup-Stromquelle. |
| 2 | 5V | 5V Ausgangsspannung, die 5V Spannung an den Sensor liefert. |
| 3 | 3V | 3V Ausgangsspannung, die 3V Spannung an den Sensor liefert. |
| 4 | IO | Level- oder Puls-Eingangssignal |
| 5 | V1 | Analoger Spannungseingang zwischen 0 und 10V |
| 6 | V2 | Analoger Spannungseingang zwischen 0 und 10V |
| 7 | A | RS485 A/+ |
| 8 | B | RS485 B/- |
| 9 | I1 | Analoger Strom-Eingang zwischen 4 und 20mA |
| 10 | I2 | Analoger Strom-Eingang zwischen 4 und 20mA |
| 11 | GND | Erde |
| 12 | GND | Erde |
Optionen zur Stromversorgung des Sensors
Der Data Logger unterstützt zwei Stromversorgungsmodi:
| Modus | Beschreibung |
|---|---|
| Interner Akku | Der Data Logger und die Sensoren werden nur durch den internen Akku gespeist. Der Data Logger unterstützt nur 5V oder 3V Sensorproben. |
| Externe 12V DC | In einigen Fällen benötigt die Sensorprobe eine höhere Stromquelle, die der interne Akku nicht langfristig bereitstellen kann. Eine externe 12V Stromquelle kann die Hauptstromquelle sein und bei einem 12V Stromausfall fungiert der interne Akku als Backup-Stromquelle. Bei Verwendung einer externen 12V Stromquelle wird empfohlen, diese zusammen mit dem Anschlusskasten zu betreiben, um die Wasserdichtigkeit zu gewährleisten. |
So richten Sie die externe 12V DC ein
Wenn Ihr Sensor 12V benötigt, kann der interne Akku den Sensor nicht versorgen. Daher ist eine externe 12V Stromquelle erforderlich.
- Bereiten Sie den 12V DC Adapter, den Anschlusskasten und das 4-polige Kabel vor.

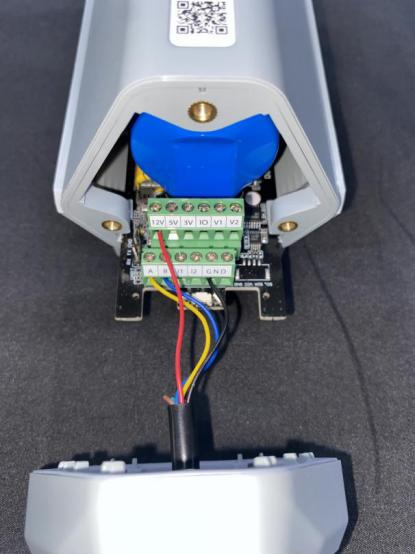

- Schließen Sie RS485-A, RS485-B, GND und den externen 12V Eingang an die grüne Klemme an.
Definition des Kabels:
| Kabelfarbe | Data Logger Pin |
|---|---|
| Rot | 12V |
| Schwarz | GND |
| Gelb | A |
| Blau | B |
- Setzen Sie die Geräteplatine zurück in das Gehäuse und stellen Sie sicher, dass der wasserdichte Gummi richtig montiert ist.
- Schließen Sie es an die Klemmen des Anschlusskastens an.
- Schließen Sie das Sensorkabel an den Anschlusskasten an.
- Schließen Sie den 12V DC Adapter an die Stromquelle an.

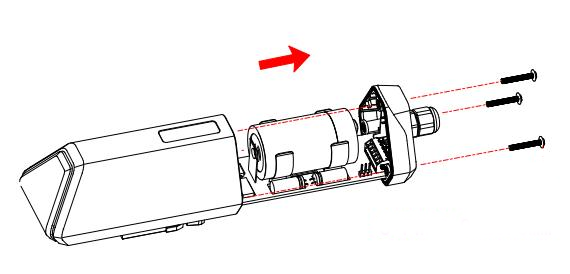

- Vervollständigen Sie die Montage.
- Ziehen Sie die Schrauben und Schraubenköpfe an, um die Wasserdichtigkeit zu überprüfen. Wenn der Kabeldurchmesser zu dünn ist, fügen Sie wasserdichtes Band hinzu, um es zu umwickeln.
Hinweis: Beim Montieren des Geräts ist es notwendig, die wasserdichte Dichtung des Data Loggers und des Adaptergehäuses anzubringen und den Schraubenkopf und die Schraube anzuziehen, da sonst die Wasserdichtigkeit des Geräts negativ beeinflusst werden kann! Wenn der Kabeldurchmesser zu klein ist, kann er mit wasserdichtem Band umwickelt werden.
