Seri Port Çalışma Modları

Cihazın seri portunun çalışma modlarının ayarlanması için:

• DTU
• General Settings

menülerini takip edin. Protocol Format Select altında yer alan Type kısmından çalışma modu seçilebilir. RLTK541 üç farklı çalışma modunu destekler:

• NET (Şeffaf veri iletimi),
• MODBUS (MODBUS RTU → MODBUS TCP dönüşümü),
• HTTPD (HTTP istemci modu).

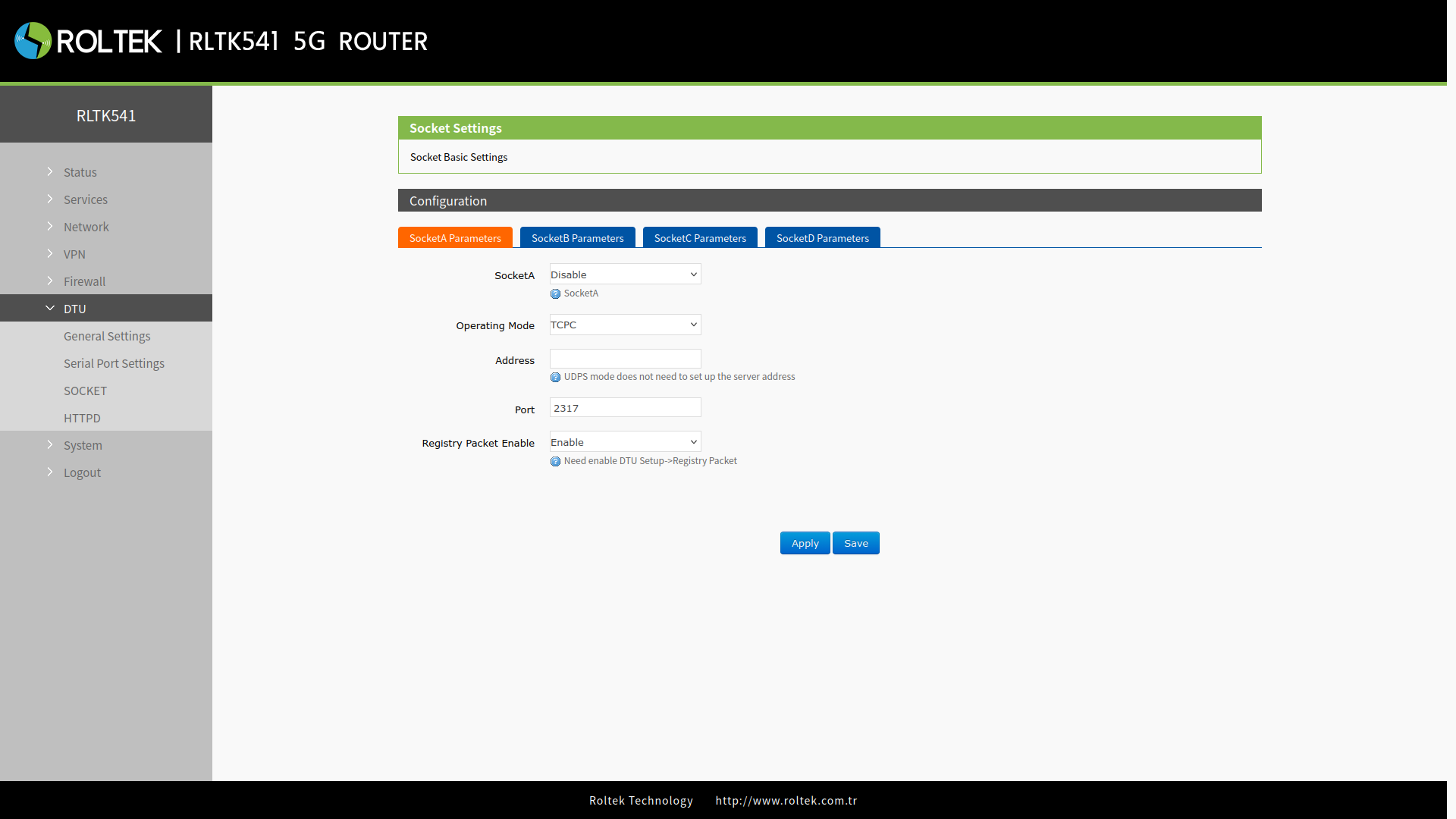

RLTK541, birbirinden bağımsız olan 4 adet soket bağlantısını destekler. Bu soketler, soket A'dan soket D'ye kadar numaralandırılır. Soketlerin ayarlanması için:

• DTU
• SOCKET

menülerini takip edin.

Soket A, aşağıdaki yapılandırmaları destekler:

• TCP istemci: RLTK541, bir TCP sunucusuna bağlanmak için istemci olarak hareket eder.
• TCP sunucusu: RLTK541, gelen TCP istemci bağlantılarını dinlemek için sunucu olarak hareket eder.
• UDP istemci: RLTK541, uzaktaki bir UDP sunucusuna UDP paketleri göndermek için istemci olarak hareket eder.
• UDP sunucusu: RLTK541, uzaktaki UDP istemcilerden UDP paketleri almak için sunucu olarak hareket eder.

Soket B, C ve D aşağıdaki yapılandırmaları destekler:

• TCP istemci: RLTK541, bir TCP sunucusuna bağlanmak için istemci olarak hareket eder.
• UDP istemci: RLTK541, uzaktaki bir UDP sunucusuna UDP paketleri göndermek için istemci olarak hareket eder.
• UDP sunucusu: RLTK541, uzaktaki UDP istemcilerden UDP paketleri almak için sunucu olarak hareket eder.

Parametre	Açıklama	Varsayılan Değer
SocketA	Enable: Socket A haberleşmesini etkinleştir. Disable: Socket A haberleşmesini devre dışı bırak.	Disable
Operating Mode	TCPC: TCP client mode. TCPS: TCP server mode, Aynı anda 8 istemci bağlanabilir (Sadece SocketA için geçerli). UDPC: UDP client mode. UDPS: UDP server mode.	TCPC
Address	TCPC ve UDPC modları için uzak sunucunun IP adresi. TCPS ve UDPS modları için bir işlevi yoktur.
Port	TCPC ve UDPC modları için uzak sunucunun dinleme portu. TCPS ve UDPS modları RLTK541'in dinleme portu.	2317
Registry Packet Enable	Bu switch butonu General Settings içindeki fonksiyon ile birlikte kullanılır. Enable: Socket’e karşılık gelen registration packet fonksiyonunu etkinleştirir. Disable: Socket’e karşılık gelen registration packet fonksiyonunu devre dışı bırakır.	Enable

NET Modu

Bu modda, kullanıcı, basit parametre ayarlarıyla seri cihaz ve ağ sunucusu arasında şeffaf veri iletimi sağlayabilir.

• DTU, General Settings, Protocol Format Select kısmında yer alan Type kısmını NET olarak seçin. Save ve Apply'a tıklayın.
• Ardından Seri port parametrelerini ayarlayın. Save ve Apply'a tıklayın.
• Cihazı TCP Client (TCPC) olarak ayarlayın, server adresini ve portunu girin. Save ve Apply'a tıklayın.
• Tüm parametreleri ayarladıktan sonra, parametrelerin etkili olması için cihazı yeniden başlatın.
• Cihaz yeniden başladıktan sonra seri porttan iletilen veriler serverınız tarafından okunur hale gelecektir.

Modbus Modu

Bu modda, RLTK541 seri MODBUS RTU verisi ile ağ üzerindeki MODBUS TCP verisi arasında çift yönlü protokol dönüşümü gerçekleştirebilir. MODBUS modu 4 adet soket bağlantısını destekler ve bu bağlantılar birbirinden bağımsızdır. A Soketi TCP istemci/sunucu desteği sağlar, B/C/D soketleri yalnızca TCP istemci olarak çalışır.

• DTU, General Settings, Protocol Format Select kısmında yer alan Type kısmını MODBUS olarak seçin. Save ve Apply'a tıklayın.
• Cihazı TCP Server (TCPS) olarak ayarlayın, server portunu girin. Save ve Apply'a tıklayın.

HTTPD Modu

Bu modda kullanıcının seri cihazı, HTTP server’a request data gönderebilir. RLTK541, server’dan gelen veriyi işler ve ardından seri cihaza iletir. Varsayılan olarak server verisindeki HTTP header kaldırılır. Kullanıcılar bu özelliğin etkin olup olmayacağını AT komutlar aracılığıyla ayarlayabilir.

• DTU, General Settings, Protocol Format Select kısmında yer alan Type kısmını HTTPD olarak seçin. Save ve Apply'a tıklayın.

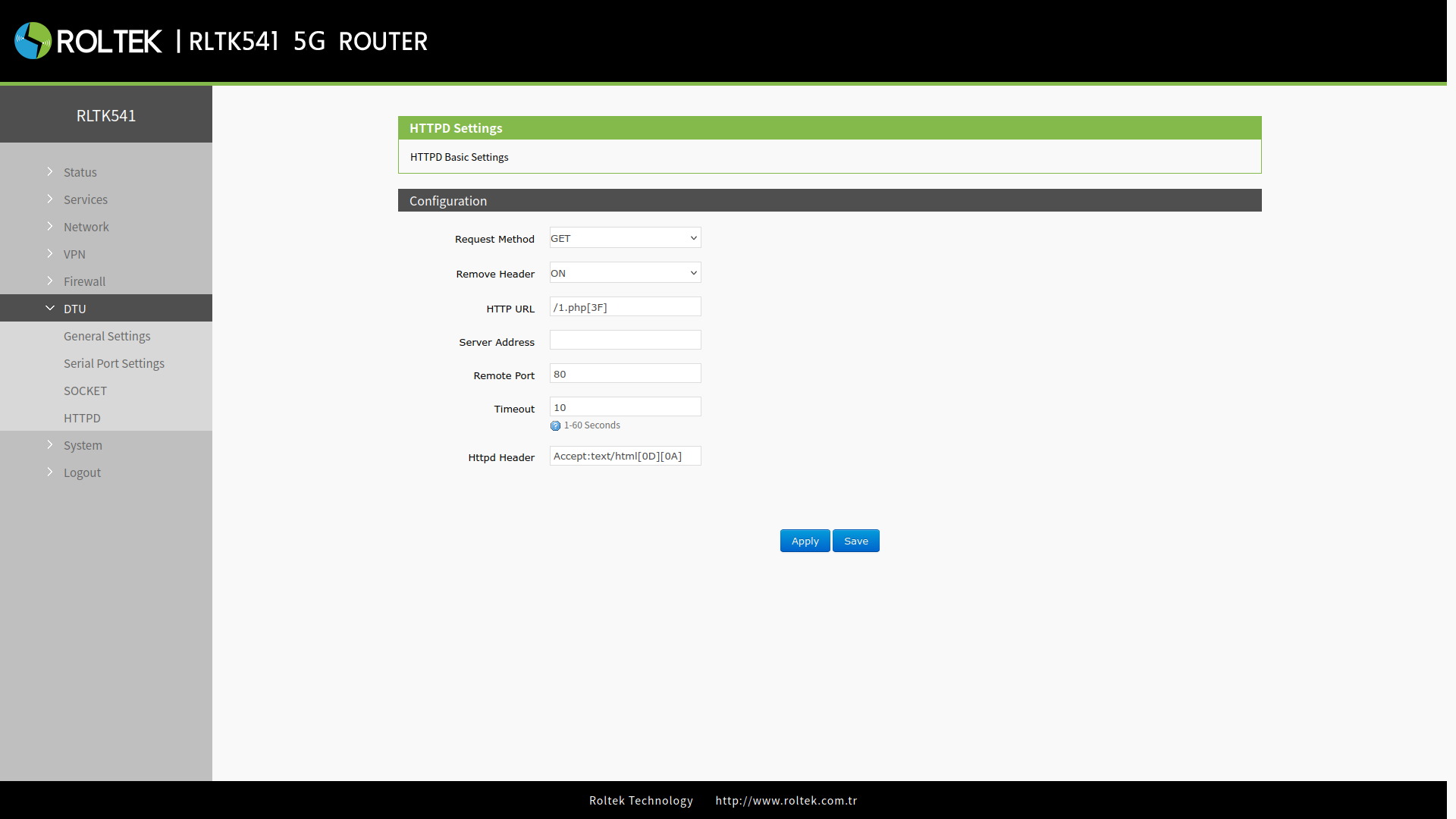

RLTK541 HTTPD modundan çalışırken ilgili parametrelerin ayarlanması gerekmektedir. Bu ayarları yapmak için:

• DTU
• HTTPD

menülerini takip edin.

Parametre	Açıklama	Varsayılan Değer
Request Method	GET ve POST metotlarını destekler.	GET
Remove Header	ON: Sunucu tarafından gelen HTTP mesajını çözümler, ardından payload’u seri port’a gönderir. OFF: Sunucu tarafından gelen HTTP mesajını doğrudan seri port’a gönderir.	ON
HTTP URL	HTTP sunucusunun URL bilgisi.	/1.php[3F]
Server Address	HTTP sunucu adresi.
Remote Port	HTTP sunucusunun dinleme portu.	80
Timeout	Belirlenen süre içinde bağlanılamazsa sunucu ile olan bağlantı kesilecektir. 10 - 60 arasında bir değer alabilir, birimi saniyedir.	10
Httpd Header	HTTP protokolü üst bilgisi.	Accept:text/html[0D][0A]
