Seriellen Port Betriebsmodi

Um die Betriebsmodi des seriellen Ports des Geräts einzustellen:

• DTU
• Allgemeine Einstellungen

folgen Sie den Menüs. Unter Protocol Format Select kann der Betriebsmodus im Abschnitt Type ausgewählt werden. Der RLTK541 unterstützt drei verschiedene Betriebsmodi:

• NET (Transparente Datenübertragung),
• MODBUS (MODBUS RTU → MODBUS TCP Umwandlung),
• HTTPD (HTTP Client-Modus).

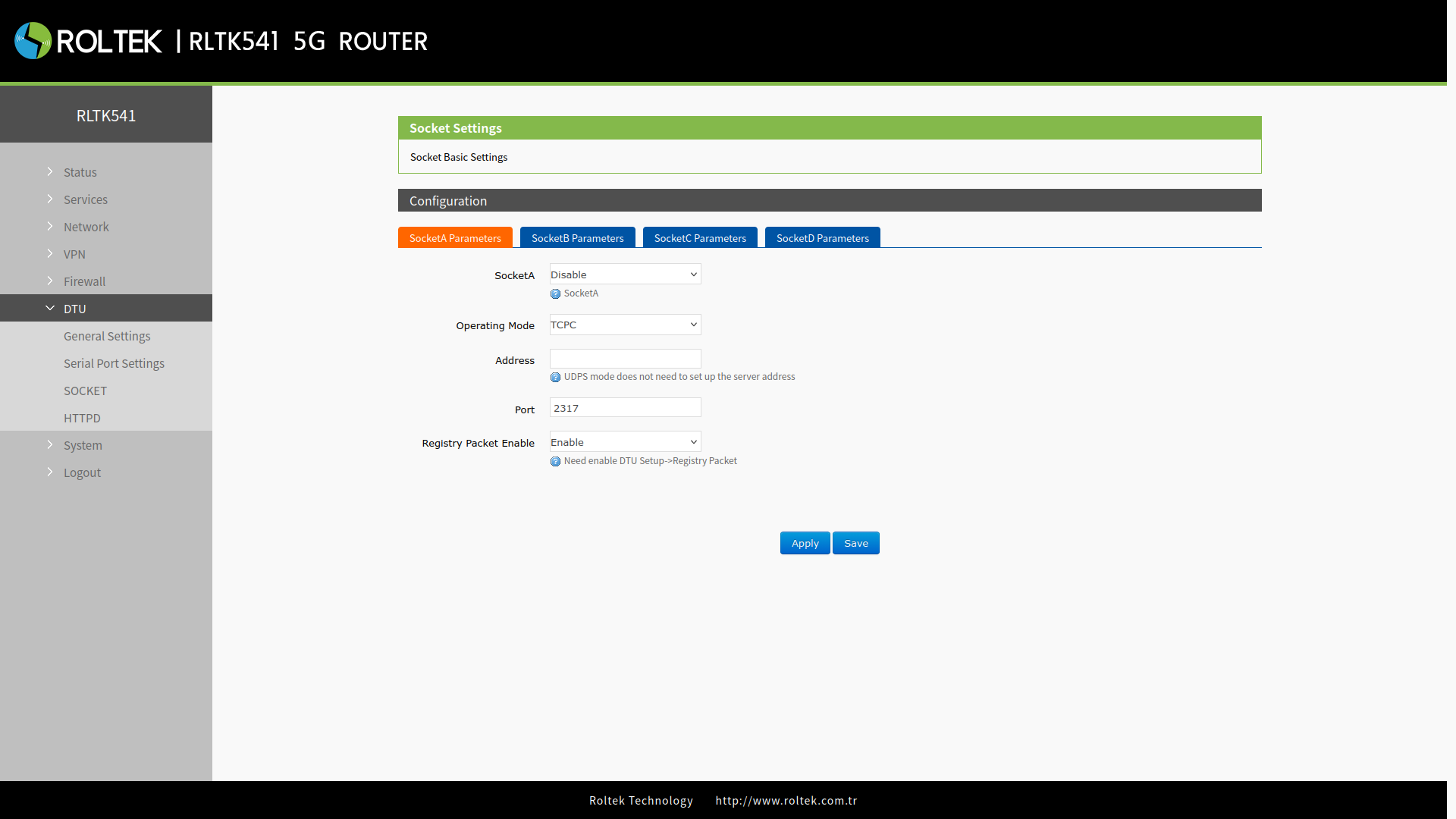

Der RLTK541 unterstützt vier unabhängige Socket-Verbindungen. Diese Sockets sind von Socket A bis Socket D nummeriert. Um die Sockets einzustellen:

• DTU
• SOCKET

folgen Sie den Menüs.

Socket A unterstützt die folgenden Konfigurationen:

• TCP Client: Der RLTK541 agiert als Client, um sich mit einem TCP-Server zu verbinden.
• TCP Server: Der RLTK541 agiert als Server, um eingehende TCP-Client-Verbindungen zu überwachen.
• UDP Client: Der RLTK541 agiert als Client, um UDP-Pakete an einen entfernten UDP-Server zu senden.
• UDP Server: Der RLTK541 agiert als Server, um UDP-Pakete von entfernten UDP-Clients zu empfangen.

Die Sockets B, C und D unterstützen die folgenden Konfigurationen:

• TCP Client: Der RLTK541 agiert als Client, um sich mit einem TCP-Server zu verbinden.
• UDP Client: Der RLTK541 agiert als Client, um UDP-Pakete an einen entfernten UDP-Server zu senden.
• UDP Server: Der RLTK541 agiert als Server, um UDP-Pakete von entfernten UDP-Clients zu empfangen.

Parameter	Beschreibung	Standardwert
SocketA	Enable: Aktiviert die Kommunikation von Socket A. Disable: Deaktiviert die Kommunikation von Socket A.	Disable
Operating Mode	TCPC: TCP-Client-Modus. TCPS: TCP-Server-Modus, bis zu 8 Clients können gleichzeitig verbunden werden (nur für SocketA gültig). UDPC: UDP-Client-Modus. UDPS: UDP-Server-Modus.	TCPC
Address	IP-Adresse des entfernten Servers für TCPC und UDPC Modus. Hat keine Funktion für TCPS und UDPS Modus.
Port	Überwachungsport des entfernten Servers für TCPC und UDPC Modus. TCPS und UDPS Modus ist der Überwachungsport des RLTK541.	2317
Registry Packet Enable	Dieser Schalter wird zusammen mit der Funktion in General Settings verwendet. Enable: Aktiviert die Registrierungs-Paketfunktion, die dem Socket entspricht. Disable: Deaktiviert die Registrierungs-Paketfunktion, die dem Socket entspricht.	Enable

NET Modus

In diesem Modus kann der Benutzer mit einfachen Parameter-Einstellungen eine transparente Datenübertragung zwischen dem seriellen Gerät und dem Netzwerkserver ermöglichen.

• Wählen Sie im Abschnitt DTU, General Settings, Protocol Format Select den Type als NET aus. Klicken Sie auf Save und Apply.
• Stellen Sie dann die seriellen Portparameter ein. Klicken Sie auf Save und Apply.
• Stellen Sie das Gerät als TCP Client (TCPC) ein, geben Sie die Serveradresse und den Port ein. Klicken Sie auf Save und Apply.
• Nachdem alle Parameter eingestellt sind, starten Sie das Gerät neu, damit die Parameter wirksam werden.
• Nach dem Neustart des Geräts werden die über den seriellen Port gesendeten Daten von Ihrem Server gelesen.

Modbus Modus

In diesem Modus kann der RLTK541 eine bidirektionale Protokollumwandlung zwischen seriellen MODBUS RTU-Daten und MODBUS TCP-Daten im Netzwerk durchführen. Der MODBUS-Modus unterstützt vier Socket-Verbindungen, die unabhängig voneinander sind. Socket A bietet Unterstützung für TCP-Client/Server, während die Sockets B/C/D nur als TCP-Client arbeiten.

• Wählen Sie im Abschnitt DTU, General Settings, Protocol Format Select den Type als MODBUS aus. Klicken Sie auf Save und Apply.
• Stellen Sie das Gerät als TCP Server (TCPS) ein, geben Sie den Serverport ein. Klicken Sie auf Save und Apply.

HTTPD Modus

In diesem Modus kann der Benutzer Datenanforderungen vom seriellen Gerät an den HTTP-Server senden. Der RLTK541 verarbeitet die vom Server empfangenen Daten und leitet sie dann an das serielle Gerät weiter. Standardmäßig wird der HTTP-Header aus den Serverdaten entfernt. Benutzer können über AT-Befehle einstellen, ob diese Funktion aktiviert ist oder nicht.

• Wählen Sie im Abschnitt DTU, General Settings, Protocol Format Select den Type als HTTPD aus. Klicken Sie auf Save und Apply.

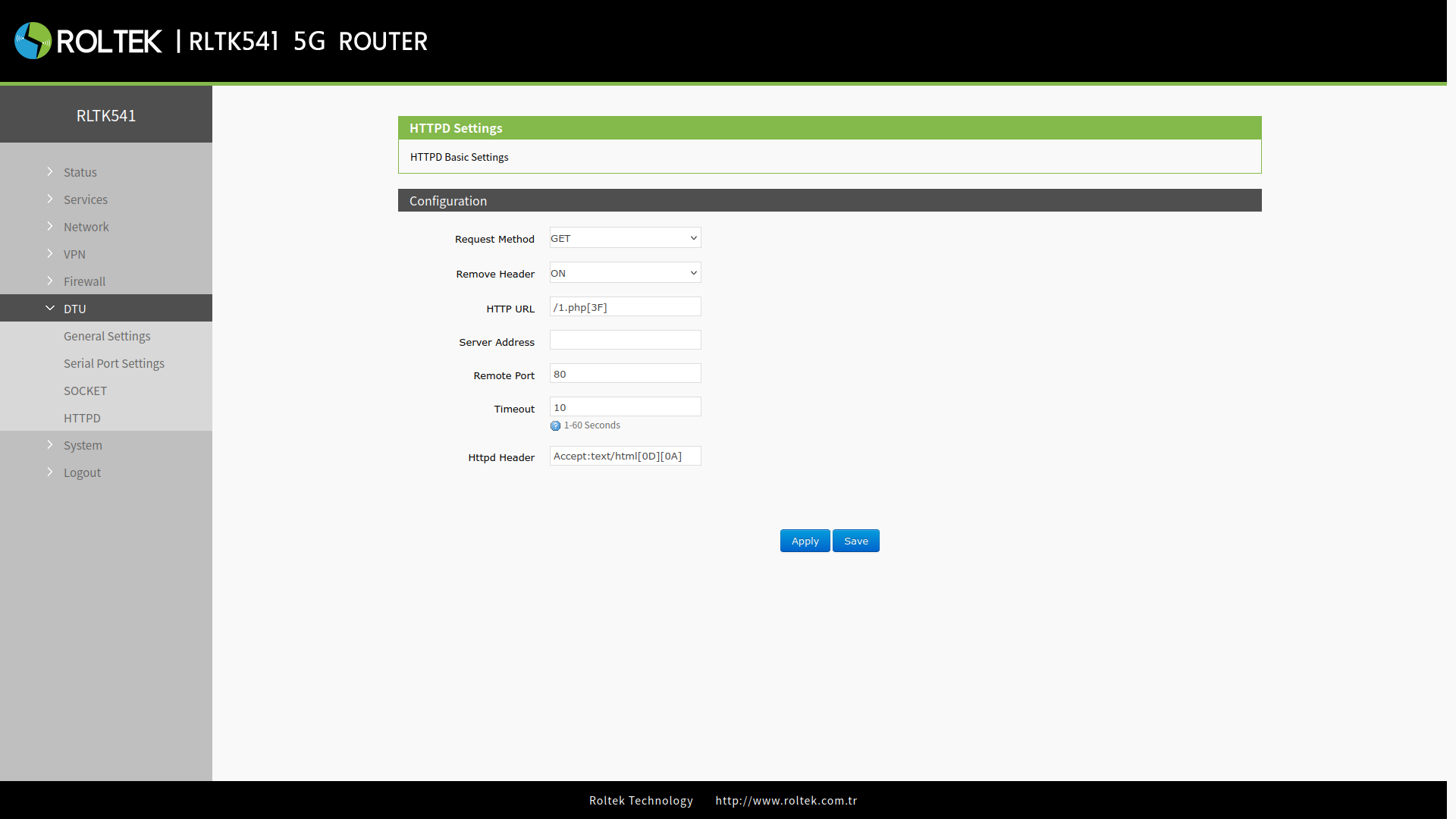

Während der RLTK541 im HTTPD-Modus arbeitet, müssen die entsprechenden Parameter eingestellt werden. Um diese Einstellungen vorzunehmen:

• DTU
• HTTPD

folgen Sie den Menüs.

Parameter	Beschreibung	Standardwert
Request Method	Unterstützt die Methoden GET und POST.	GET
Remove Header	ON: Analysiert die HTTP-Nachricht vom Server und sendet dann die Payload an den seriellen Port. OFF: Sendet die HTTP-Nachricht vom Server direkt an den seriellen Port.	ON
HTTP URL	URL-Information des HTTP-Servers.	/1.php[3F]
Server Address	HTTP-Serveradresse.
Remote Port	Überwachungsport des HTTP-Servers.	80
Timeout	Wenn innerhalb der festgelegten Zeit keine Verbindung hergestellt werden kann, wird die Verbindung zum Server getrennt. Kann einen Wert zwischen 10 und 60 annehmen, die Einheit ist Sekunden.	10
Httpd Header	HTTP-Protokoll-Header.	Accept:text/html[0D][0A]
