Serielle Port Einstellungen

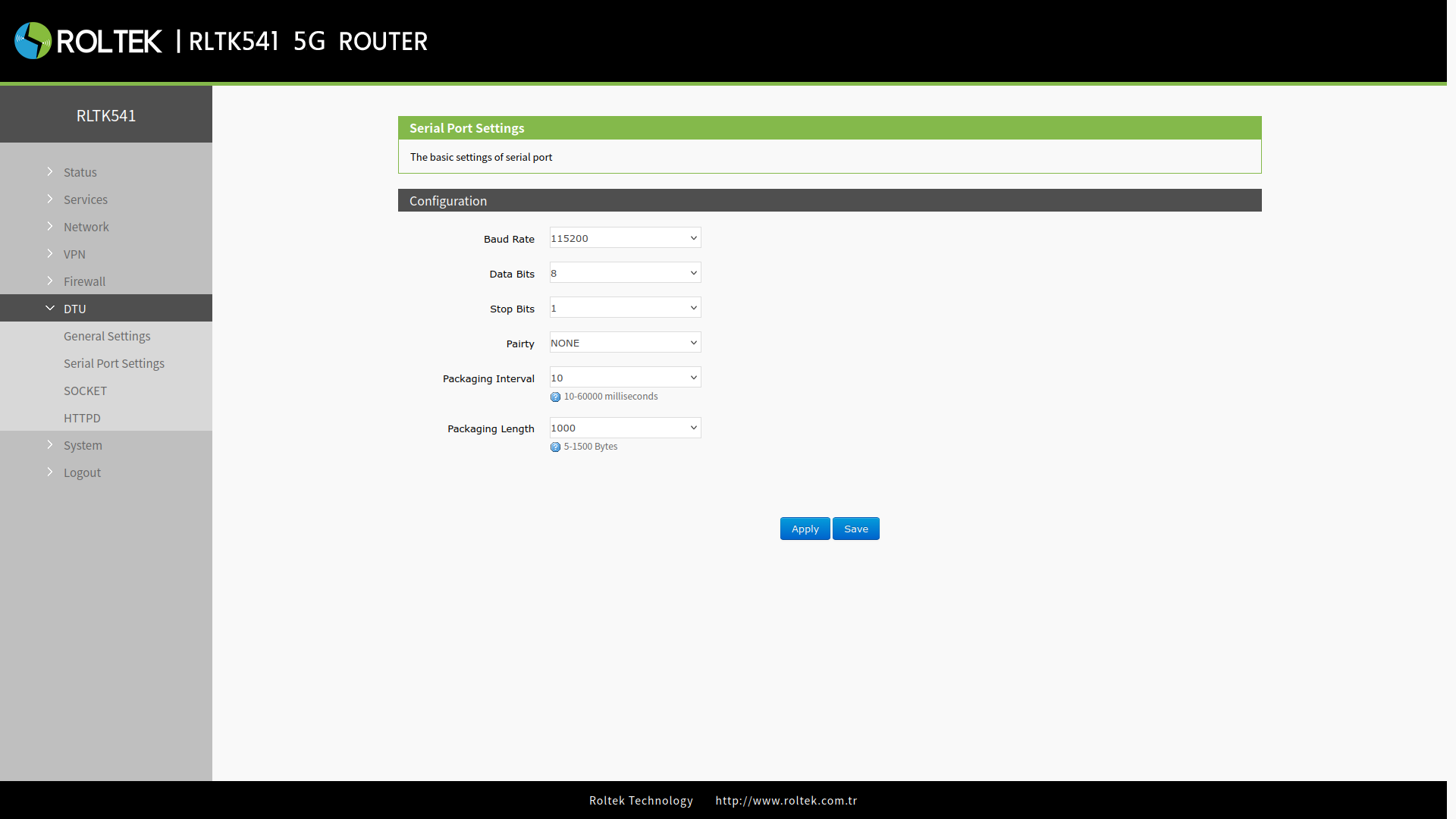

Für die seriellen Port-Einstellungen des Geräts:
- DTU
- Serielle Port Einstellungen
folgen Sie den Menüs.
Die seriellen Kommunikationsparameter des RLTK541 müssen mit anderen RS485 seriellen Geräten kompatibel sein. Andernfalls können die Geräte nicht miteinander kommunizieren. Daher müssen die Baudrate, Datenbits, Stoppbits und andere serielle Kommunikationsparameter des anderen Geräts mit denen des RLTK541 übereinstimmen. Dies ist wichtig, um eine korrekte und reibungslose serielle Datenübertragung zu gewährleisten.
| Parameter | Beschreibung | Standardwert |
|---|---|---|
| Baudrate | Unterstützt Geschwindigkeiten von 1200/2400/4800/9600/19200/38400/57600/115200/230400/460800 | 115200 |
| Datenbits | 7 / 8 | 8 |
| Stoppbits | 1 / 2 | 1 |
| Parität | NONE/ODD/EVEN | NONE |
| Verpackungsintervall (ms) | 10–60000 | 10 |
| Verpackungslänge (Byte) | 5–1500 | 1000 |
Arbeitsmechanismus
Zeitgesteuertes Triggern:
Der RLTK541 überwacht kontinuierlich die Zeit zwischen zwei aufeinanderfolgenden Bytes, während er Daten über UART empfängt. Wenn dieser Zeitabstand gleich oder größer als ein bestimmter "Zeitgrenzwert" ist, wird ein Frame als abgeschlossen betrachtet; andernfalls werden die Daten empfangen, bis die Anzahl der Bytes, die der Paketlänge entspricht, gleich oder größer ist (standardmäßig 1000 Byte). Dieses Frame wird als TCP- oder UDP-Paket ins Netzwerk gesendet. Der "Zeitgrenzwert" bezieht sich hier auf die Zeit zwischen den Paketen. Der einstellbare Bereich liegt zwischen 10 ms und 60000 ms. Der Werkseinstellung beträgt 10 ms.
Dieser Parameter kann mit dem AT-Befehl eingestellt werden: AT+UARTFT=<time>.
Längengesteuertes Triggern:
Der RLTK541 überwacht kontinuierlich die Anzahl der empfangenen Bytes, während er Daten über UART empfängt. Wenn die Anzahl der empfangenen Bytes gleich einem bestimmten "Längengrenzwert" ist, wird ein Frame als abgeschlossen betrachtet und dieses Frame wird als TCP- oder UDP-Paket ins Netzwerk gesendet. Der "Längengrenzwert" bezieht sich hier auf die Paketlänge. Der einstellbare Bereich liegt zwischen 5 und 1500 Bytes. Der Standardwert beträgt 1000 Bytes.
Dieser Parameter kann mit dem AT-Befehl eingestellt werden: AT+UARTFL=<length>.
