Dijital Giriş/Çıkış Ayarları

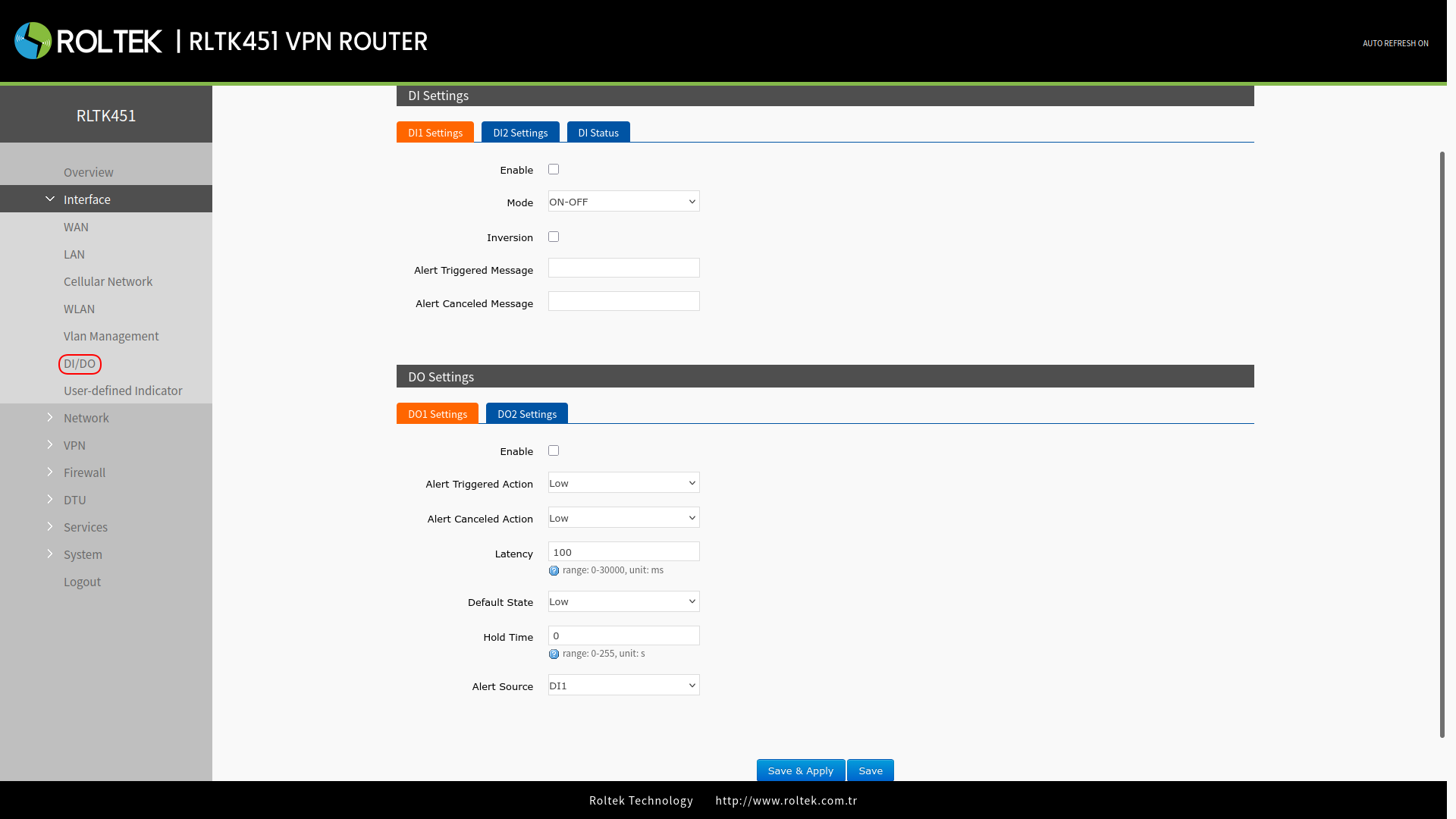

RLTK451 üzerinde 2şer adet dijital giriş (DI) ve çıkış (DO) bulunmaktadır. DI, alarm tetiklemek için kullanılabilir; DO tetikleme koşuluna göre cihazı kontrol etmek için kullanılabilir. Ayarlara erişmek için:

• Interface
• DI/DO

menülerini takip edin.

Donanım Bağlantı Şeması

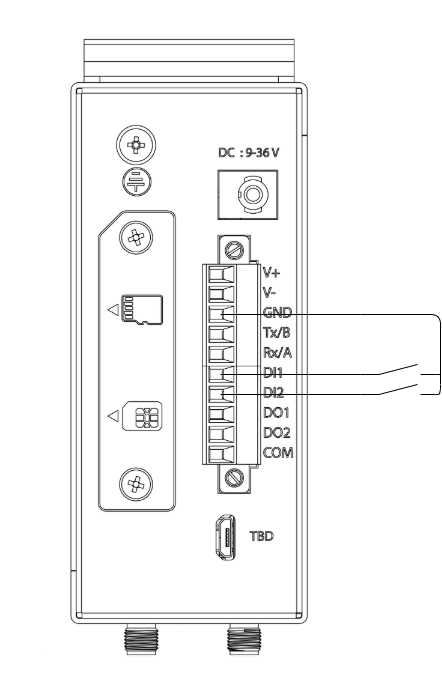

Dijital Giriş Bağlantısı

2x DI: Kuru kontak, voltajsız kontak, sıradan bir AÇMA/KAPAMA anahtarı olarak çalışabilir. Kutupsuzdur, farklı kablolamalara uyarlanabilir.

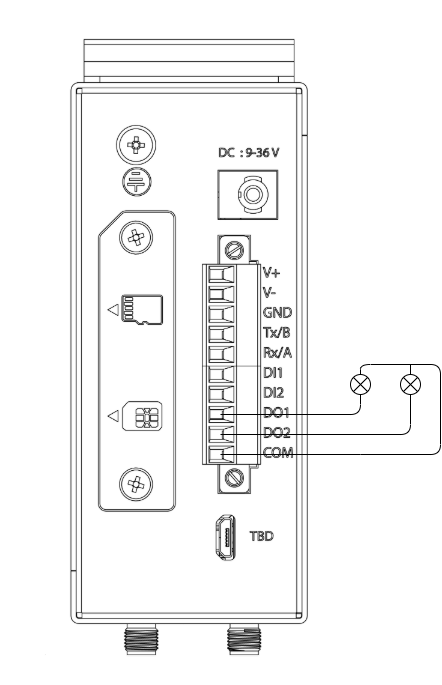

Dijital Çıkış Bağlantısı

2x DO: Islak kontak, aktif kontak, kontrollü anahtar gibi çalışabilir. Kutupları vardır ve kablolama tersine çevrilemez.

Dijital Giriş Ayarları

DI1 Settings üzerinden dijital giriş 1, DI2 Settings üzerinden dijital giriş 2 ayarları yapılandırılabilmektedir.

Parametre	Açıklama	Varsayılan Değer
Enable	Dijital girişi etkinlenştir/devre dışı bırak.	Disable
Mode	ON-OFF: Giriş yüksek/düşük lojik olarak çalışır, alarmı lojik seviyesiyle tetikler. Counter: Giriş sayaç olarak çalışır. Yükselen kenar saymayı tetikler.	ON-OFF
Inversion	Eğer seçilmişse: ON-OFF modunda, düşük lojik alarmı tetikler. Counter modunda, düşen kenarları sayar.	Seçili değil
Alert triggered message	Giriş tetiklendiğinde gönderilecek alarm mesajı.
Alert canceled message	Giriş tetiklenmesi sona erdiğinde gönderilecek mesaj.

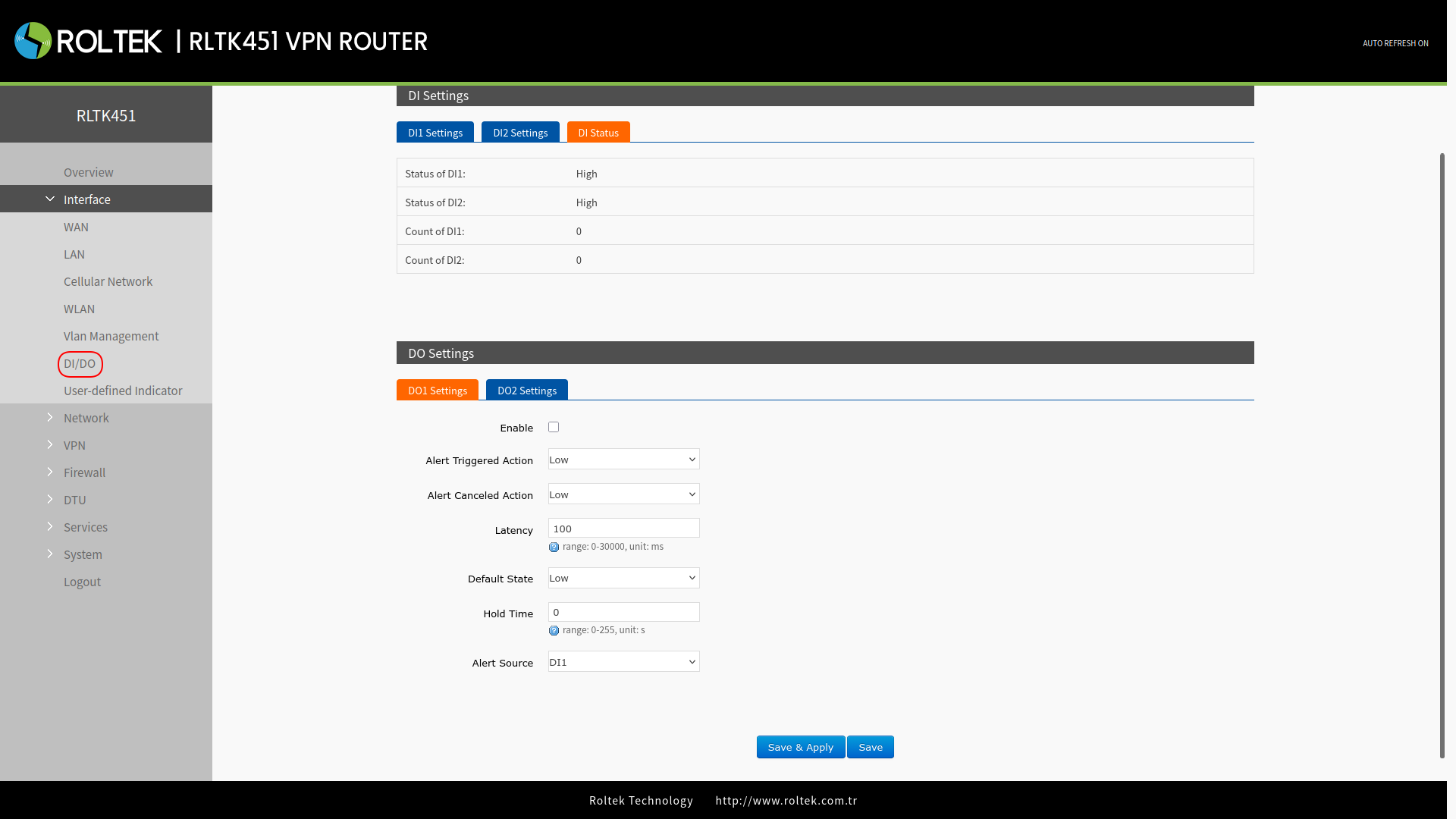

DI Status üzerinden girişlerin durumları ve sayaç olarak ayarlanmışsa toplamda sayılan değer gözlemlenebilir.

Dijital Çıkış Ayarları

Parametre	Açıklama	Varsayılan Değer
Enable	Dijital çıkışı etkinlenştir/devre dışı bırak.	Disable
Alert triggered action	High, Low, Pulse olarak ayarlanabilir. Alarm tetiklendiğinde çıkışın alacağı aksiyonu belirtir.	Low
Alert canceled action	High, Low, Pulse olarak ayarlanabilir. Alarm tetiklenmesi sona erdiğinde çıkışın alacağı aksiyonu belirtir.	Low
Latency (Unit: ms)	Çıkışın alarm sonrası aksiyon almasından önce ne kadar bekleyeceğini belirtir. 0 - 30000 ms arası bir değer alabilir.	100
Default state	Çıkışın varsayılan değeri. High (yüksek lojik) ya da Low (düşük lojik) olabilir.	Low
Hold time (Unit: s)	Çıkışın aksiyonu etkin tutma süresi, sadece High (yüksek lojik) ya da Low (düşük lojik) seçilmişse geçerlidir. 0 bir sonraki aksiyona kadar demektir. Diğer değerler aksiyonun süresini belirler. 0 - 255 s arasında bir değer alabilir.	0
Low level width (Units: s)	Alert triggered action Pulse olarak seçilmişse geçerlidir. Çıkışın pulse düşük lojik süresi 0 - 30000 ms arasında bir değere ayarlanabilir.	1000
High level width (Unit: s)	Alert triggered action Pulse olarak seçilmişse geçerlidir. Çıkışın pulse yüksek lojik süresi 0 - 30000 ms arasında bir değere ayarlanabilir.	1000
Alert source	Çıkışı tetikleyecek alaram kaynağı olarak DI1 ya da DI2 seçilebilir.	DI1
