Digitale Ein-/Ausgangseinstellungen

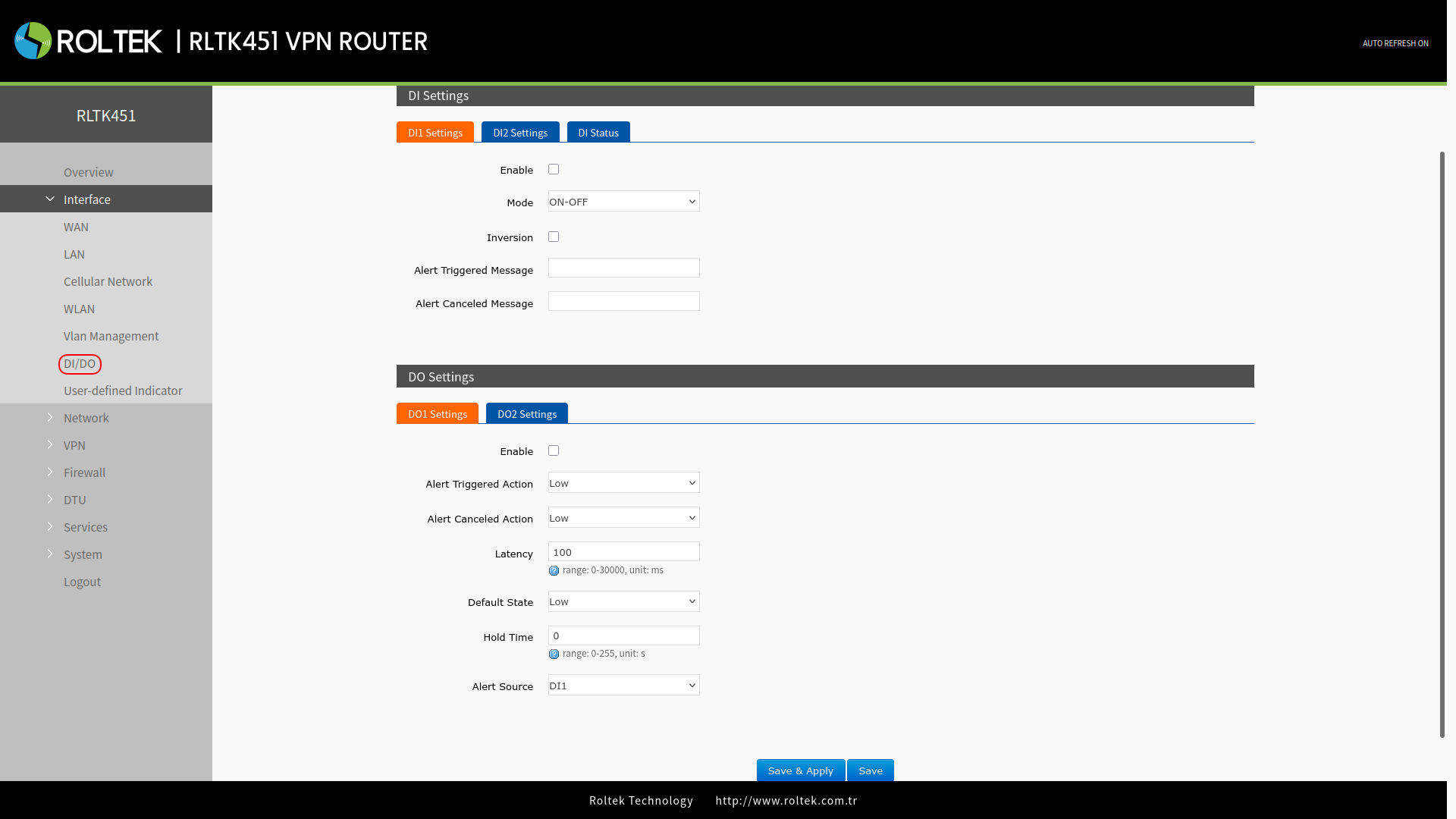

Auf dem RLTK451 befinden sich jeweils 2 digitale Eingänge (DI) und Ausgänge (DO). DI kann verwendet werden, um Alarme auszulösen; DO kann verwendet werden, um das Gerät je nach Auslösebedingung zu steuern. Um auf die Einstellungen zuzugreifen:

• Interface
• DI/DO

folgen Sie den Menüs.

Hardware-Verkabelungsdiagramm

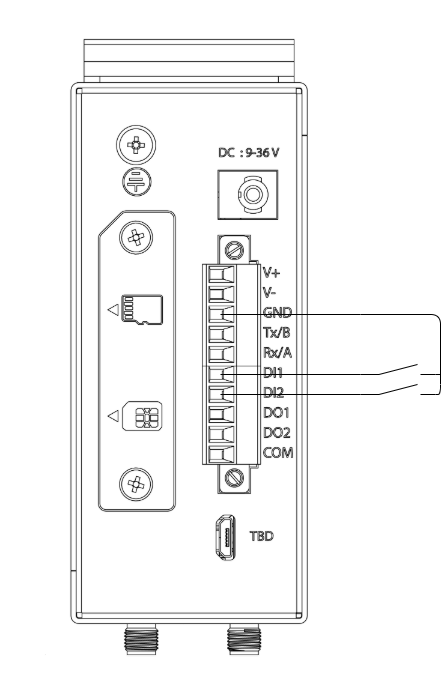

Digitale Eingangsverbindung

2x DI: Trockenkontakt, spannungsfreier Kontakt, kann als gewöhnlicher EIN/AUS-Schalter fungieren. Ist unpolarisiert und kann an verschiedene Verkabelungen angepasst werden.

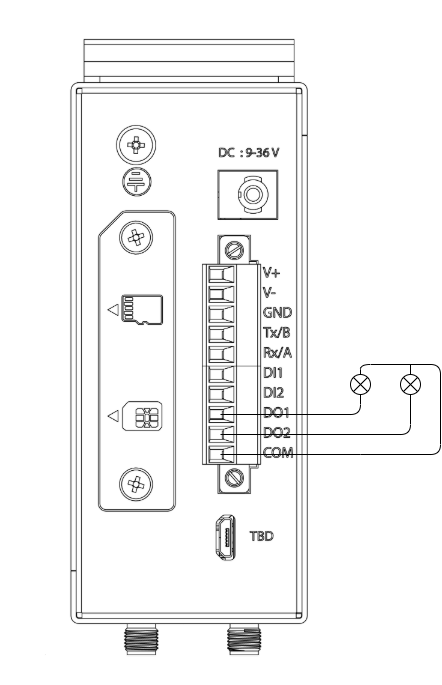

Digitale Ausgangsverbindung

2x DO: Nassen Kontakt, aktiven Kontakt, kann wie ein gesteuertes Relais funktionieren. Hat Polarität und die Verkabelung kann nicht umgekehrt werden.

Digitale Eingangseinstellungen

Die Einstellungen für den digitalen Eingang 1 können über DI1 Settings und für den digitalen Eingang 2 über DI2 Settings konfiguriert werden.

Parameter	Beschreibung	Standardwert
Enable	Aktivieren/deaktivieren Sie den digitalen Eingang.	Disable
Mode	ON-OFF: Der Eingang funktioniert logisch hoch/niedrig und löst den Alarm mit dem logischen Niveau aus. Counter: Der Eingang funktioniert als Zähler. Der steigende Rand löst das Zählen aus.	ON-OFF
Inversion	Wenn ausgewählt: ON-OFF-Modus löst den Alarm bei niedrigem logischen Niveau aus. Im Counter-Modus zählt er die fallenden Ränder.	Nicht ausgewählt
Alert triggered message	Alarmnachricht, die gesendet wird, wenn der Eingang ausgelöst wird.
Alert canceled message	Nachricht, die gesendet wird, wenn die Auslösung des Eingangs endet.

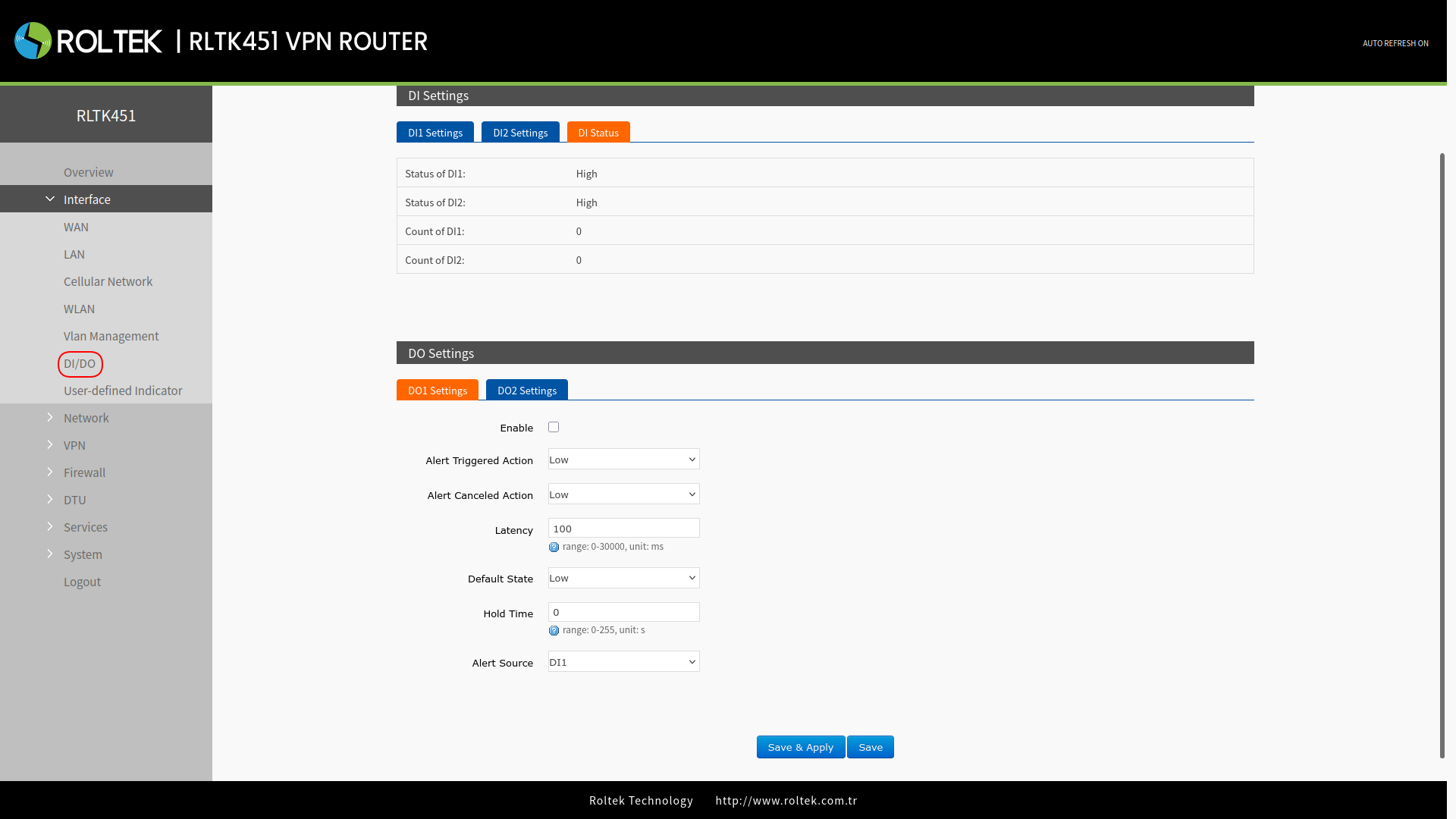

Über DI Status können die Status der Eingänge und, falls als Zähler eingestellt, der insgesamt gezählte Wert beobachtet werden.

Digitale Ausgangseinstellungen

Parameter	Beschreibung	Standardwert
Enable	Aktivieren/deaktivieren Sie den digitalen Ausgang.	Disable
Alert triggered action	Kann auf High, Low, Pulse eingestellt werden. Gibt die Aktion an, die der Ausgang bei Alarmauslösung ausführen soll.	Low
Alert canceled action	Kann auf High, Low, Pulse eingestellt werden. Gibt die Aktion an, die der Ausgang ausführen soll, wenn die Alarmauslösung endet.	Low
Latency (Unit: ms)	Gibt an, wie lange der Ausgang warten soll, bevor er eine Aktion nach dem Alarm ausführt. Kann einen Wert zwischen 0 und 30000 ms annehmen.	100
Default state	Der Standardwert des Ausgangs. Kann High (logisch hoch) oder Low (logisch niedrig) sein.	Low
Hold time (Unit: s)	Die Dauer, für die die Aktion des Ausgangs aktiv gehalten wird, gilt nur, wenn High (logisch hoch) oder Low (logisch niedrig) ausgewählt ist. 0 bedeutet bis zur nächsten Aktion. Andere Werte bestimmen die Dauer der Aktion. Kann einen Wert zwischen 0 und 255 s annehmen.	0
Low level width (Units: s)	Gilt, wenn Alert triggered action auf Pulse eingestellt ist. Die Pulsdauer des Ausgangs bei niedrigem logischen Niveau kann auf einen Wert zwischen 0 und 30000 ms eingestellt werden.	1000
High level width (Unit: s)	Gilt, wenn Alert triggered action auf Pulse eingestellt ist. Die Pulsdauer des Ausgangs bei hohem logischen Niveau kann auf einen Wert zwischen 0 und 30000 ms eingestellt werden.	1000
Alert source	Als Alarmquelle, die den Ausgang auslösen wird, kann DI1 oder DI2 ausgewählt werden.	DI1
