LAN Arayüzü

RLTK430'in yerel ağ ayarlarını görüntülemek için:

  • Network
  • LAN

menülerini takip edilebilir. LAN'da LAN bağlantı durumu gözükecektir. Connect butonu ile yeniden bağlanma denenebilir. Edit butonuna tıklayarak LAN ağının ayarları yapılandırılabilir.

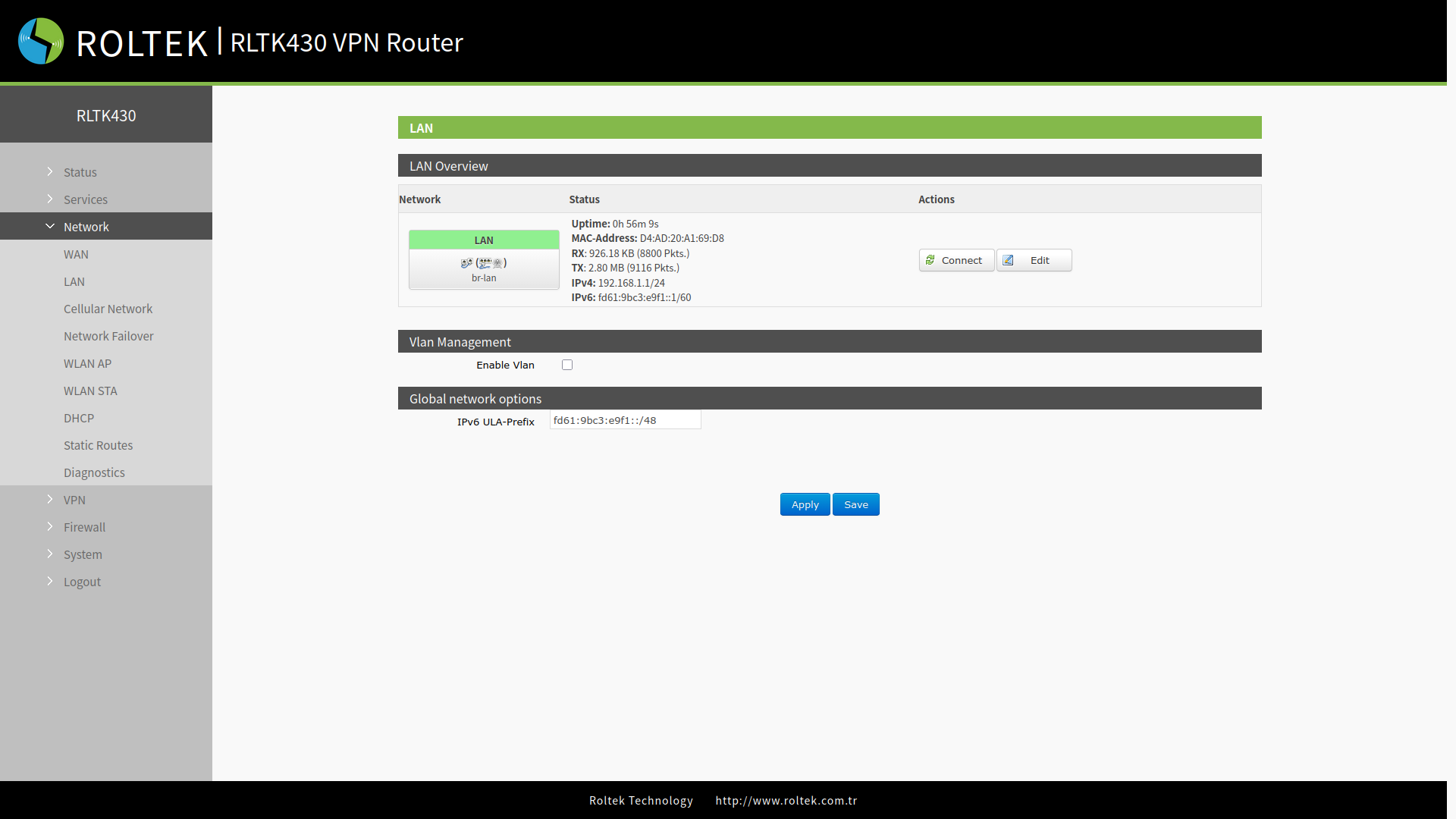

LANInfo-430

Arayüzde uptime (çalışma süresi) değerinin 0 olması, ağ kartının normal şekilde çalışmadığını gösterir.

ParametreAçıklama
UptimeBu arayüzün ağa bağlı olduğu süreyi gösterir.
MACBu arayüzün MAC adresini gösterir.
RX/TXBu arayüzün ağa bağlandıktan sonra alınan ve gönderilen veri miktarını gösterir.
IPv4Bu arayüzün IPv4 protokolünü kullandığını ve Ağ Adresini gösterir.

LAN Ayarları​

LAN'da yer alan Edit butonuna tıklayarak ayarlara erişilebilir. Protocol kısmından LAN arayüzünün çalışma modu seçilebilir. Varsayılan olarak Static address olarak ayarlanmıştır. Ayarları yaptıktan sonra Apply ve Save butonlarını kullanarak ayarlar kaydedilebilir.

General Setup​

General Setup sekmesine tıklayarak erişilebilir.

  • LAN arayüzü varsayılan olarak 192.168.1.1 statik IP adresini ve 255.255.255.0 ağ maskesini kullanır. Bu parametreler değiştirilebilir.
  • Wi-Fi arayüzü (WLAN) ve kablolu LAN aynı LAN ağındadır.

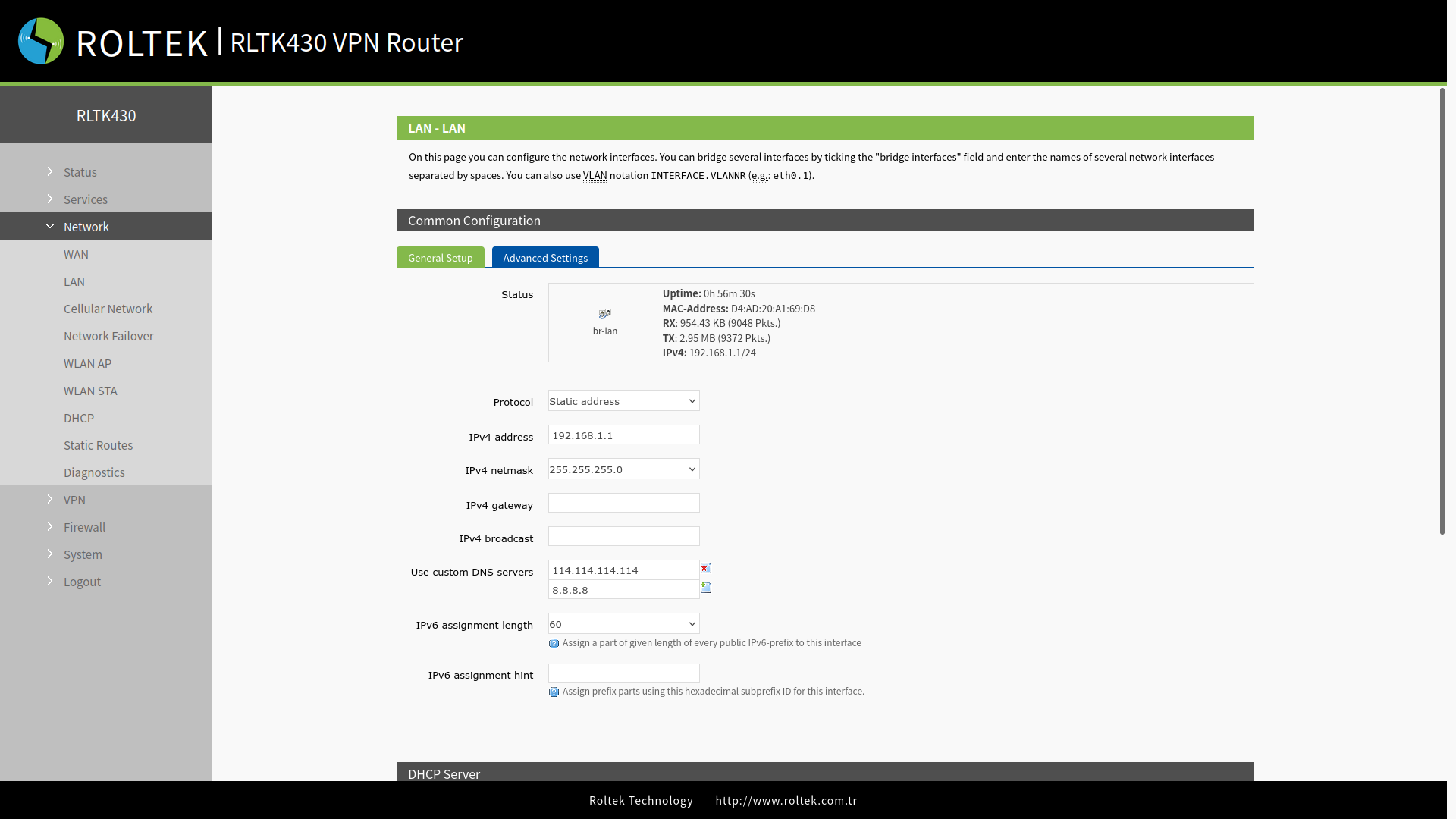

LANGeneral-430

  • IPv4 address: RLTK430'in statik IP adresi.
  • IPv4 netmask: RLTK430'in ağ maskesi.
  • IPv4 gateway: RLTK430'in bağlı olacağı gateway IP adresi.
  • IPv4 broadcast: RLTK430'in kullanacağı broadcast adresi.
  • Use custom DNS servers: RLTK430'in kullanacağı DNS sunucuları.
  • IPv6 assignment length: Bu arayüze, her bir genel IPv6 prefixinin belirli uzunluktaki bir bölümü atanır. Varsayılan değer 60'tır.
  • IPv6 assignment hint: Bu arayüz için prefix bölümlerini girilen hex subprefix ID kullanarak atayın.

Advanced Settings​

Advanced Settings sekmesine tıklayarak erişilebilir.

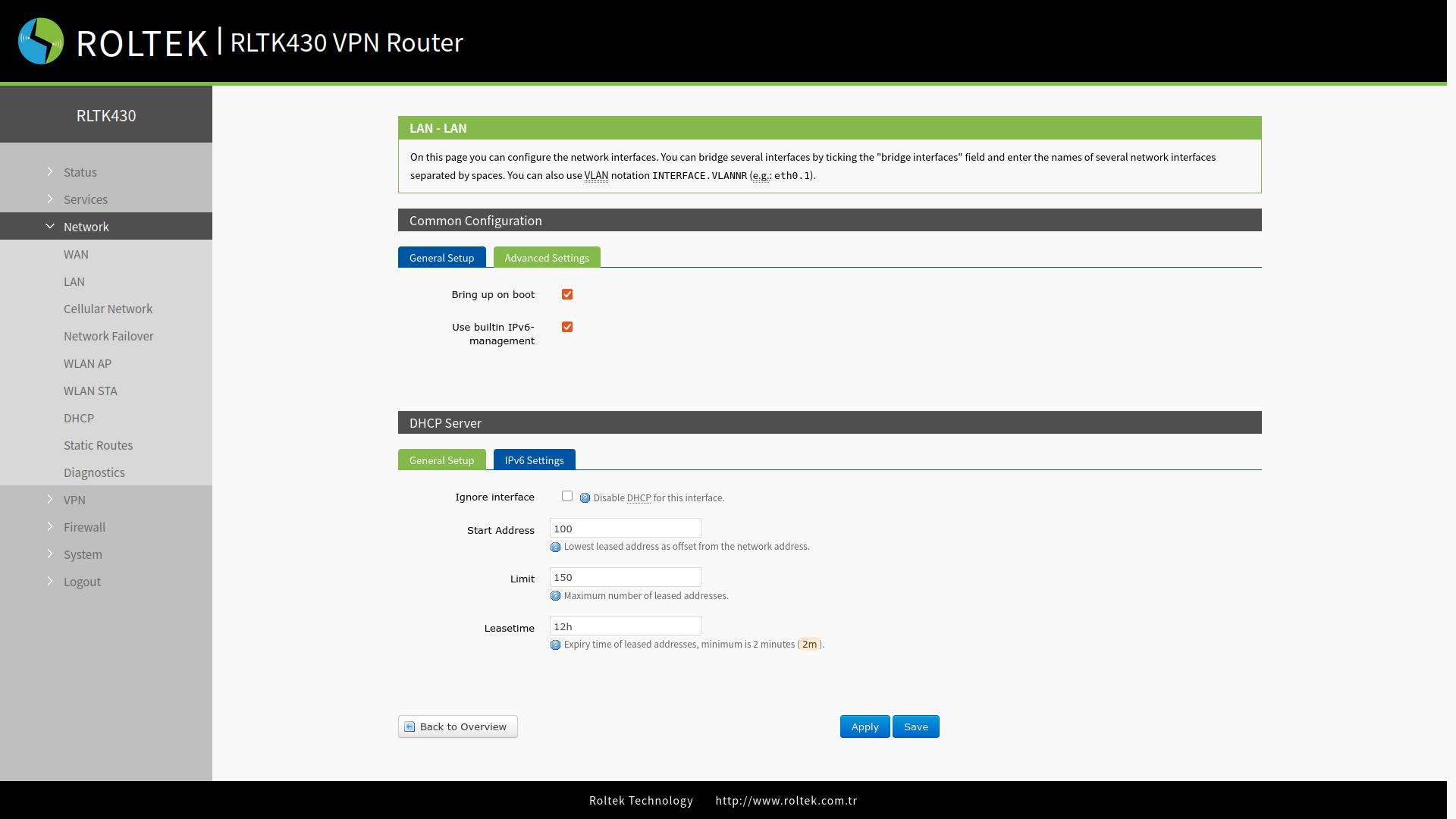

LANAdvanced-430

  • Bring up on boot: Boot sırasında etkinleştir.
  • Use builtin IPv6-management: Dahili IPv6 yönetim sistemini kullan.

DHCP Server​

DHCP Server kısmında yer almaktadır. DHCP sunucusu işlevi varsayılan olarak etkinleştirilmiştir ve LAN bağlantı noktasına bağlanan tüm cihazlar otomatik olarak bir IP adresi alır (Cihazlar DHCP Client olarak ayarlanmışsa).

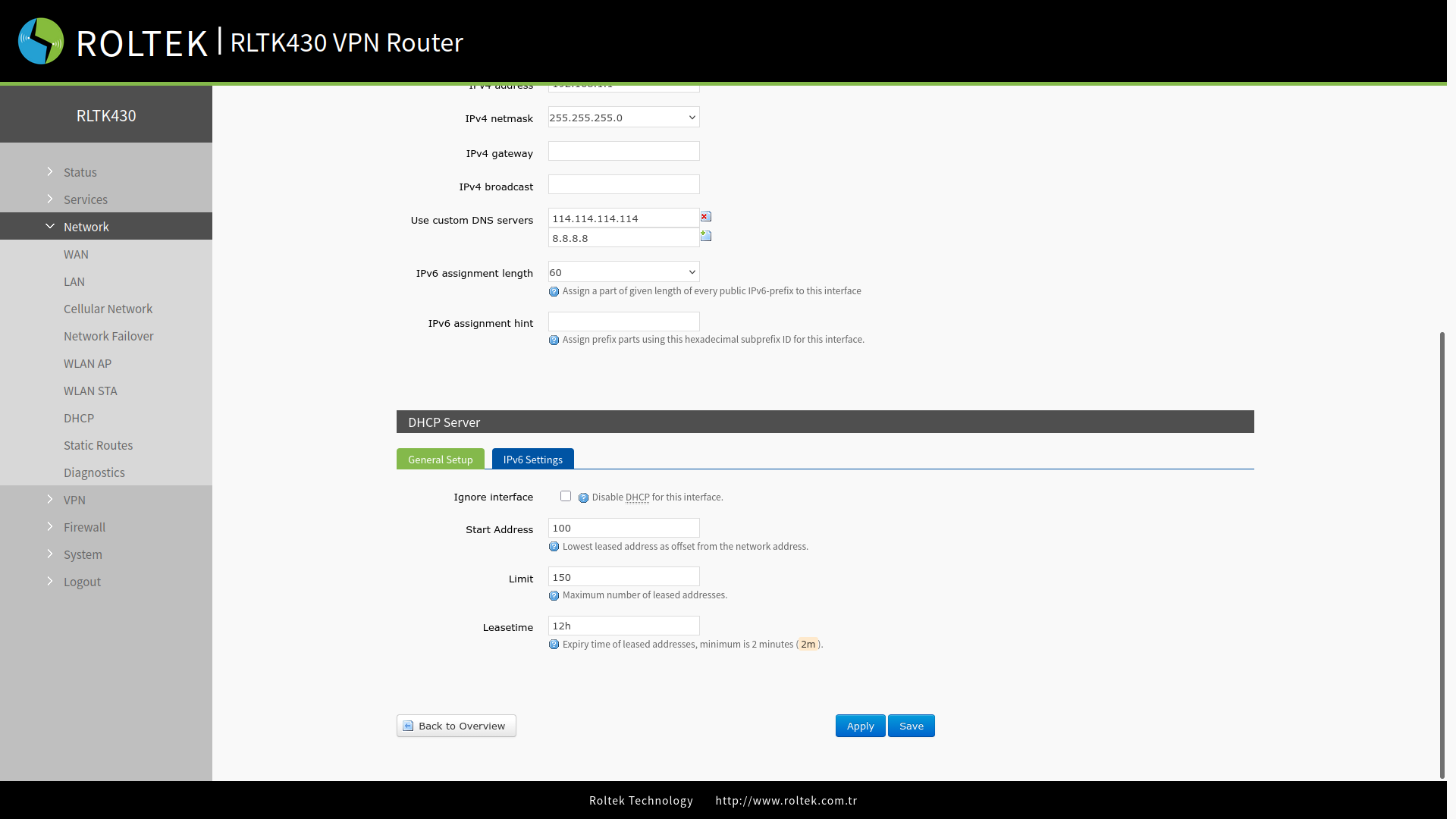

LANDHCP-430

  • Ignore interface: DHCP'yi bu arayüzde görmezden gel.
  • Start Address: DHCP atamalarının başlangıç adresi, varsayılan olarak 192.168.1.100'den başlayarak atanır.
  • Limit: DHCP ile atanacak maksimum adres, varsayılan olarak olarak 150 adet atanır.
  • Leasetime: DHCP kiralama süresi, varsayılan kiralama süresi 12 saattir, minimum 2 dakika seçilebilir.
