LAN-Schnittstelle

Um die lokalen Netzwerkeinstellungen des RLTK430 anzuzeigen:

  • Network
  • LAN

können die Menüs verfolgt werden. LAN zeigt den Status der LAN-Verbindung an. Mit der Connect-Schaltfläche kann eine erneute Verbindung versucht werden. Durch Klicken auf die Edit-Schaltfläche können die Einstellungen des LAN-Netzwerks konfiguriert werden.

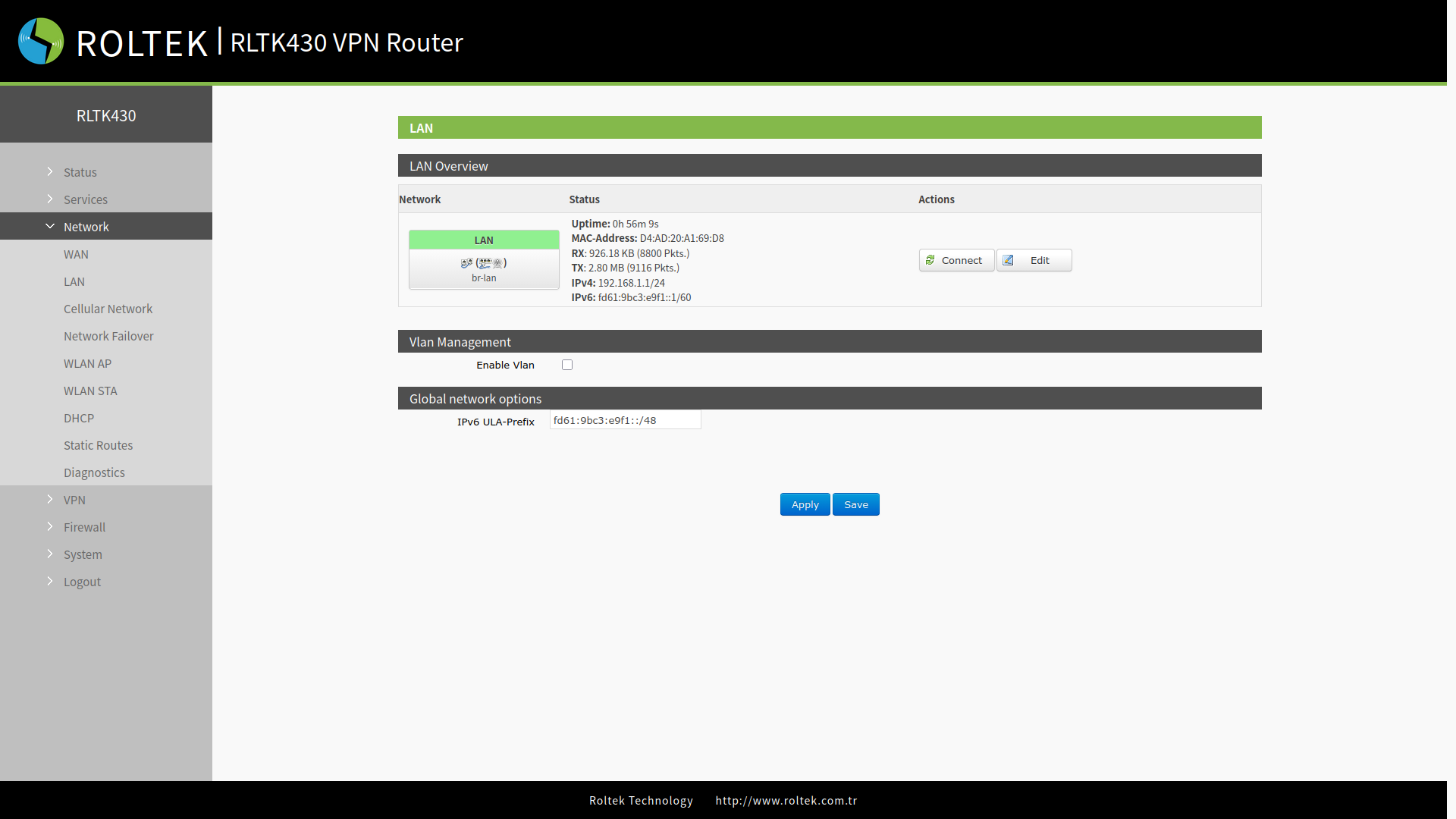

LANInfo-430

Ein Wert von uptime (Betriebszeit) von 0 im Interface zeigt an, dass die Netzwerkkarte nicht ordnungsgemäß funktioniert.

ParameterBeschreibung
UptimeZeigt die Zeit an, die dieses Interface mit dem Netzwerk verbunden ist.
MACZeigt die MAC-Adresse dieses Interfaces an.
RX/TXZeigt die Menge der empfangenen und gesendeten Daten nach der Verbindung dieses Interfaces mit dem Netzwerk an.
IPv4Zeigt an, dass dieses Interface das IPv4-Protokoll verwendet und die Netzwerkadresse.

LAN-Einstellungen​

Durch Klicken auf die Edit-Schaltfläche im LAN können die Einstellungen aufgerufen werden. Im Abschnitt Protocol kann der Betriebsmodus des LAN-Interfaces ausgewählt werden. Standardmäßig ist es auf Static address eingestellt. Nach der Konfiguration der Einstellungen können die Schaltflächen Apply und Save verwendet werden, um die Einstellungen zu speichern.

Allgemeine Einstellungen​

Zugänglich durch Klicken auf den Tab General Setup.

  • Das LAN-Interface verwendet standardmäßig die statische IP-Adresse 192.168.1.1 und die Subnetzmaske 255.255.255.0. Diese Parameter können geändert werden.
  • Das Wi-Fi-Interface (WLAN) und das kabelgebundene LAN befinden sich im selben LAN-Netzwerk.

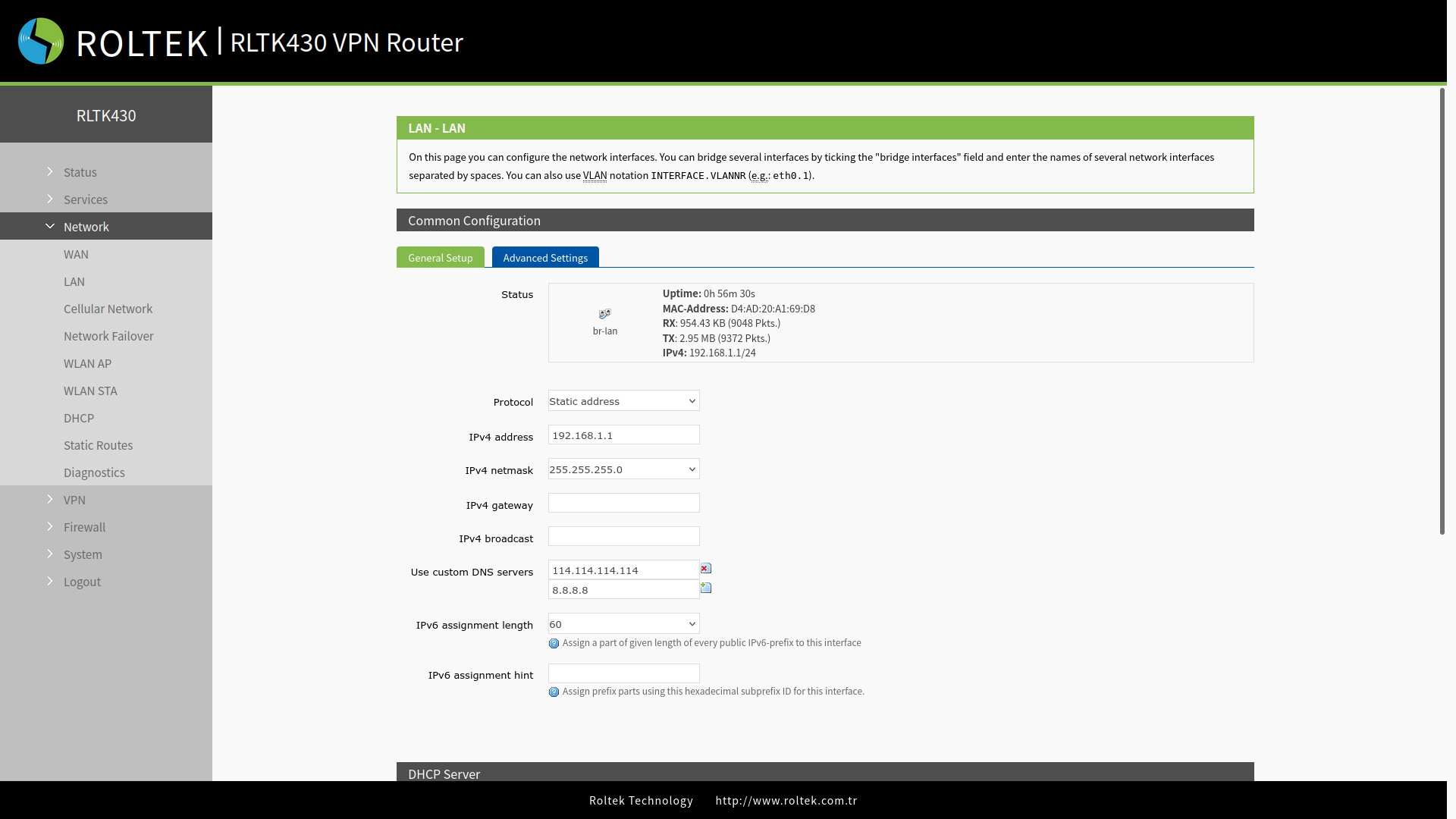

LANGeneral-430

  • IPv4 address: Statische IP-Adresse des RLTK430.
  • IPv4 netmask: Subnetzmaske des RLTK430.
  • IPv4 gateway: Gateway-IP-Adresse, mit der der RLTK430 verbunden wird.
  • IPv4 broadcast: Broadcast-Adresse, die der RLTK430 verwenden wird.
  • Use custom DNS servers: DNS-Server, die der RLTK430 verwenden wird.
  • IPv6 assignment length: Ein bestimmter Abschnitt jeder öffentlichen IPv6-Präfixlänge wird diesem Interface zugewiesen. Der Standardwert beträgt 60.
  • IPv6 assignment hint: Weisen Sie die Präfixabschnitte für dieses Interface unter Verwendung der eingegebenen hexadezimalen Subpräfix-ID zu.

Erweiterte Einstellungen​

Zugänglich durch Klicken auf den Tab Advanced Settings.

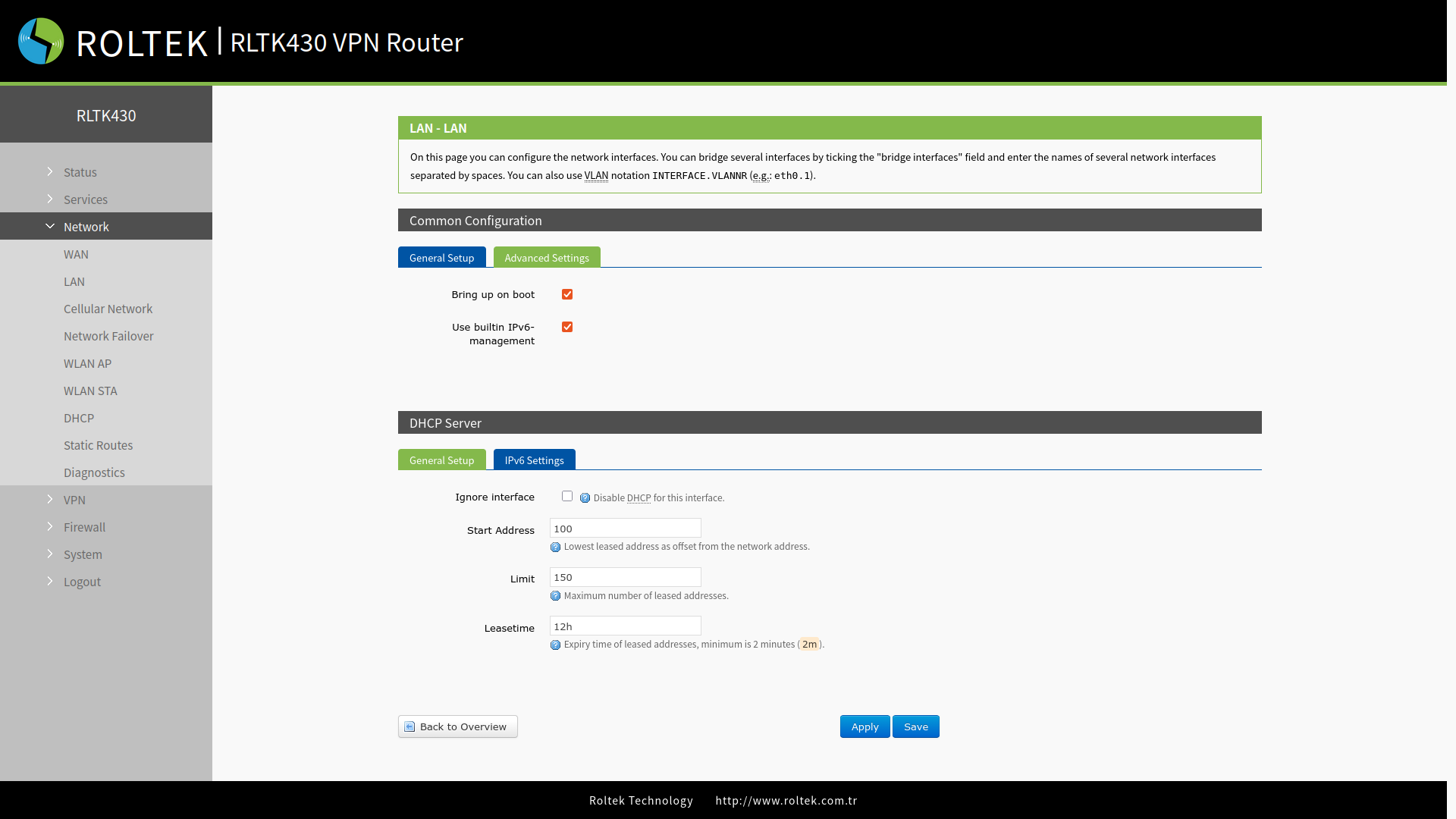

LANAdvanced-430

  • Bring up on boot: Beim Booten aktivieren.
  • Use builtin IPv6-management: Verwenden Sie das integrierte IPv6-Management-System.

DHCP-Server​

Befindet sich im Abschnitt DHCP Server. Die DHCP-Serverfunktion ist standardmäßig aktiviert, und alle Geräte, die an den LAN-Port angeschlossen sind, erhalten automatisch eine IP-Adresse (sofern die Geräte als DHCP-Client konfiguriert sind).

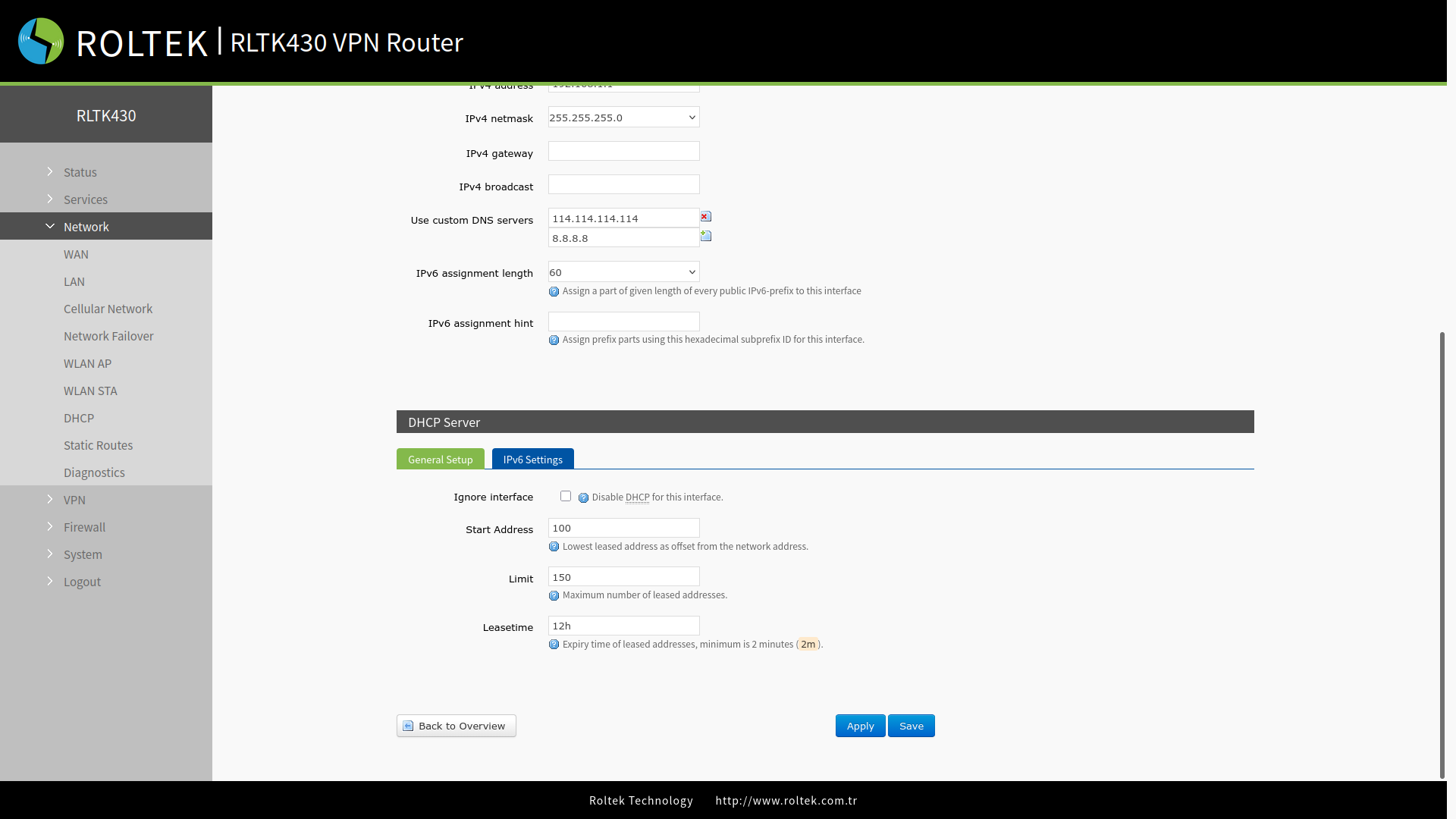

LANDHCP-430

  • Ignore interface: DHCP in diesem Interface ignorieren.
  • Start Address: Die Startadresse für DHCP-Zuweisungen, die standardmäßig bei 192.168.1.100 beginnt.
  • Limit: Maximale Anzahl der Adressen, die über DHCP zugewiesen werden, standardmäßig 150.
  • Leasetime: DHCP-Leasingzeit, die standardmäßige Leasingzeit beträgt 12 Stunden, mindestens 2 Minuten können gewählt werden.
