WAN-Schnittstelle

Um die WAN-Einstellungen anzuzeigen:

  • Network
  • WAN

müssen die Menüs befolgt werden. WAN_WIRED entspricht dem kabelgebundenen WAN-Schnittstelle, WAN_4G entspricht der 4G WAN-Schnittstelle. Mit der Connect-Schaltfläche kann eine erneute Verbindung versucht werden. Durch Klicken auf die Edit-Schaltfläche können die Einstellungen des WAN-Netzwerks konfiguriert werden.

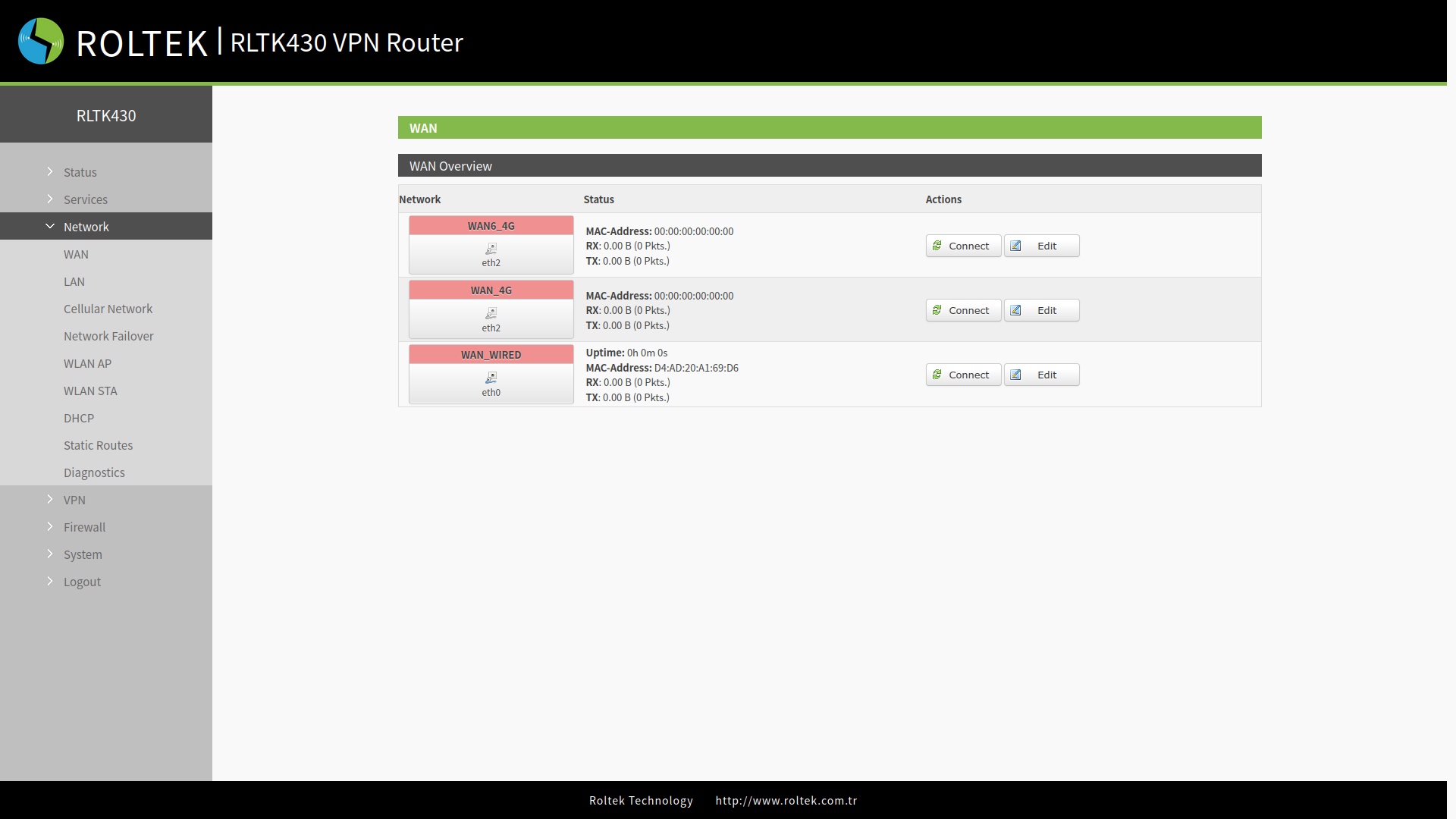

WAN-430

Ein uptime (Betriebszeit) Wert von 0 auf der Schnittstelle zeigt an, dass die Netzwerkkarte nicht ordnungsgemäß funktioniert.

ParameterBeschreibung
UptimeZeigt die Zeit an, die diese Schnittstelle mit dem Netzwerk verbunden ist.
MACZeigt die MAC-Adresse dieser Schnittstelle an.
RX/TXZeigt die Menge an empfangenen und gesendeten Daten an, nachdem diese Schnittstelle mit dem Netzwerk verbunden wurde.
IPv4Zeigt an, dass diese Schnittstelle das IPv4-Protokoll verwendet und die Netzwerkadresse.

WAN_4G Einstellungen​

Durch Klicken auf die Edit-Schaltfläche in WAN_4G können die Einstellungen aufgerufen werden. Für Details überprüfen Sie bitte den Abschnitt 4G Schnittstelle.

WAN_WIRED Einstellungen​

Durch Klicken auf die Edit-Schaltfläche in WAN_WIRED können die Einstellungen aufgerufen werden. Im Abschnitt Protocol kann der Betriebsmodus der WAN_WIRED-Schnittstelle ausgewählt werden. Standardmäßig ist es auf DHCP client eingestellt. Nach der Konfiguration der Einstellungen können die Schaltflächen Apply und Save verwendet werden, um die Einstellungen zu speichern.

Erweiterte Einstellungen​

Zugänglich durch Klicken auf die Advanced Settings-Registerkarte.

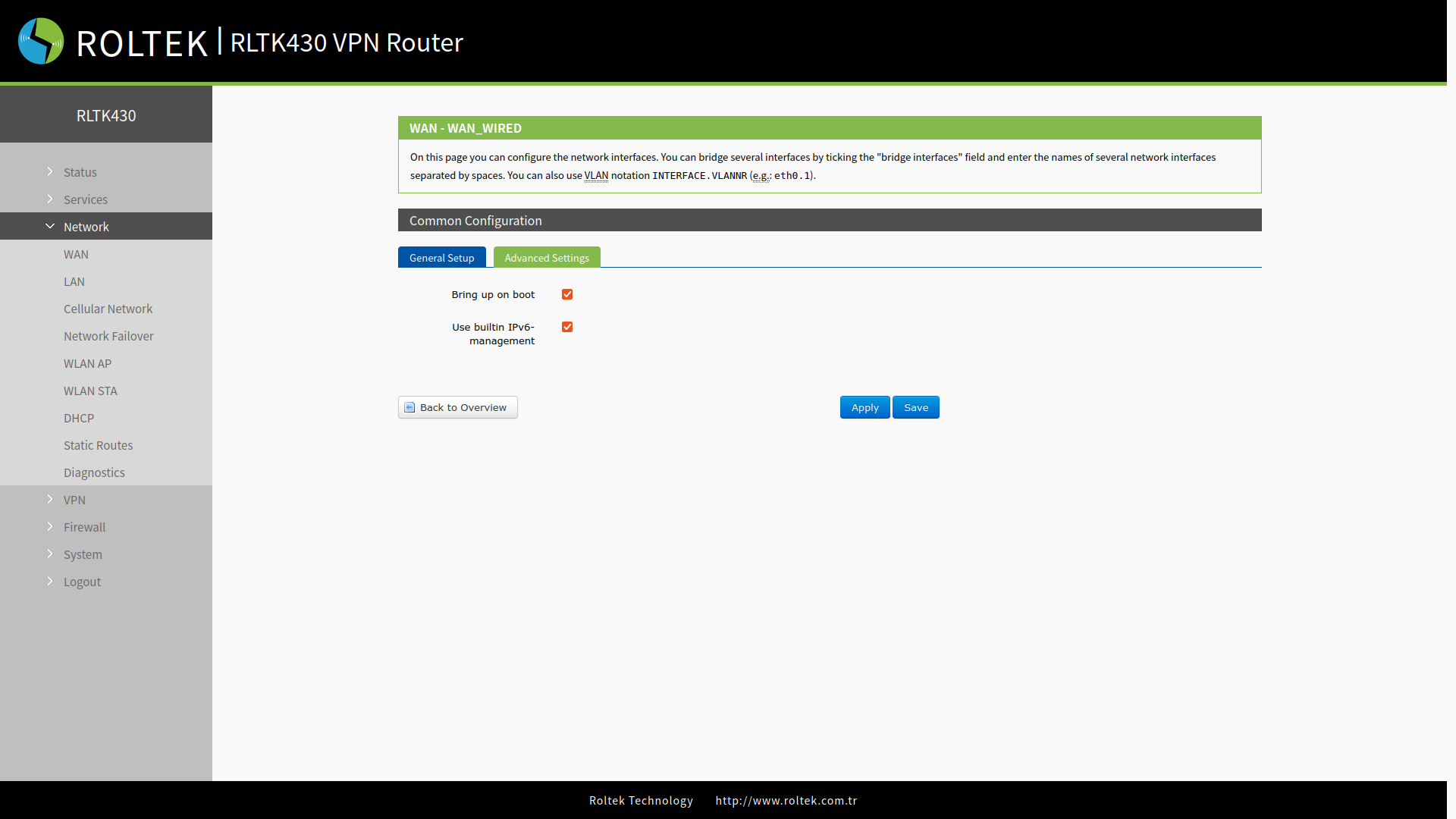

WANWiredAdvanced-430

  • Bring up on boot: Aktivieren beim Booten.
  • Use builtin IPv6-management: Verwenden Sie das integrierte IPv6-Management-System.

DHCP-Client-Modus​

Die IP-Adresse des RLTK430 wird vom verbundenen Router zugewiesen.

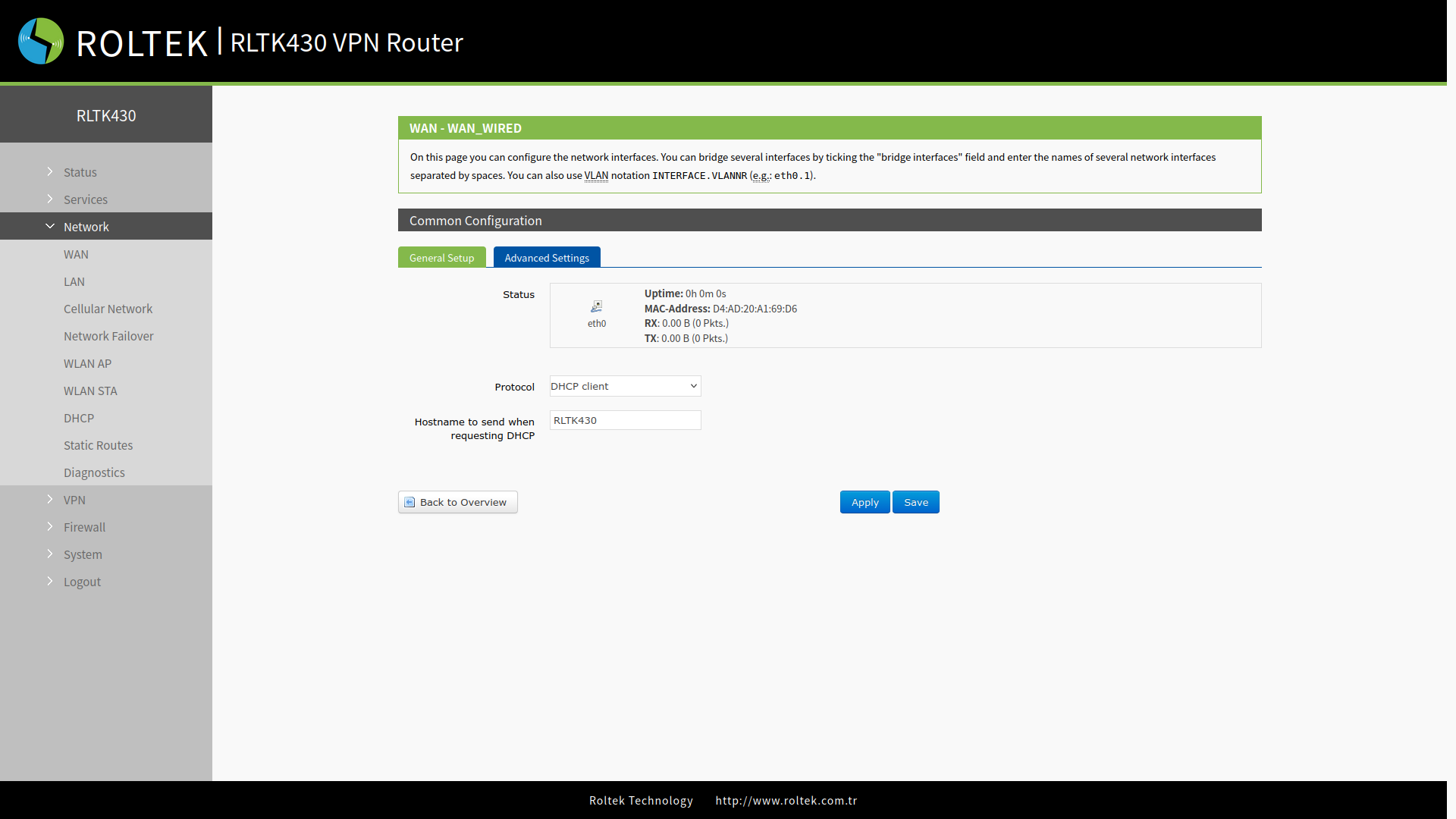

WANWired1-430

  • Hostname to send when requesting DHCP: Der Hostname, den der RLTK430 bei der DHCP-Anforderung senden wird.

Statische Adress-Modus​

Die IP-Adresse des RLTK430 wird statisch festgelegt.

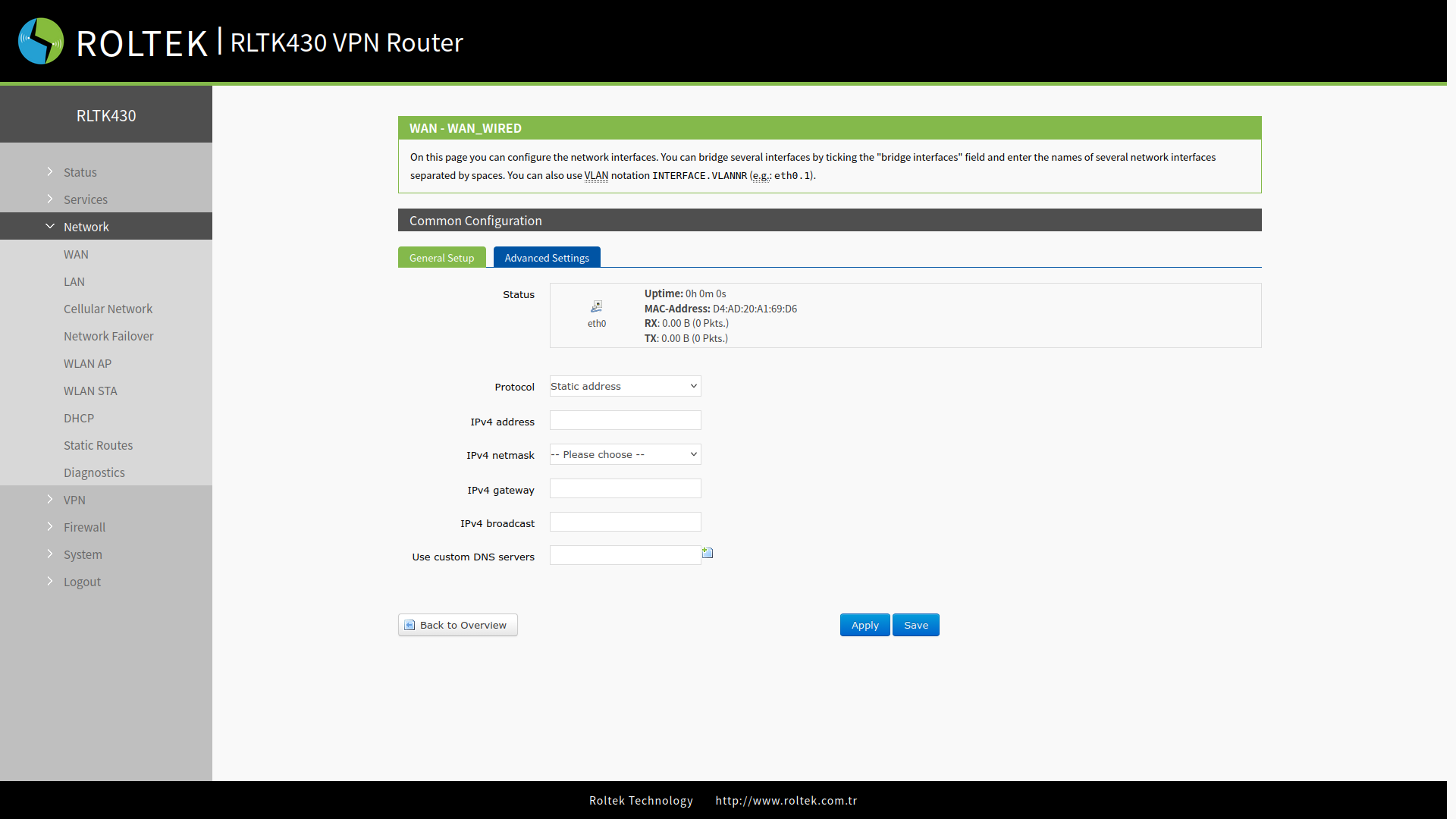

WANWired2-430

  • IPv4 address: Die statische IP-Adresse des RLTK430.
  • IPv4 netmask: Die Netzwerkmaske des RLTK430.
  • IPv4 gateway: Die Gateway-IP-Adresse, mit der der RLTK430 verbunden sein wird.
  • IPv4 broadcast: Die Broadcast-Adresse, die der RLTK430 verwenden wird.
  • Use custom DNS servers: Die DNS-Server, die der RLTK430 verwenden wird.

PPPoE​

Es müssen der Benutzername und das Passwort eingegeben werden, die vom Anbieter bereitgestellt werden. Diese Einstellung ist über den Abschnitt General Setup zugänglich.

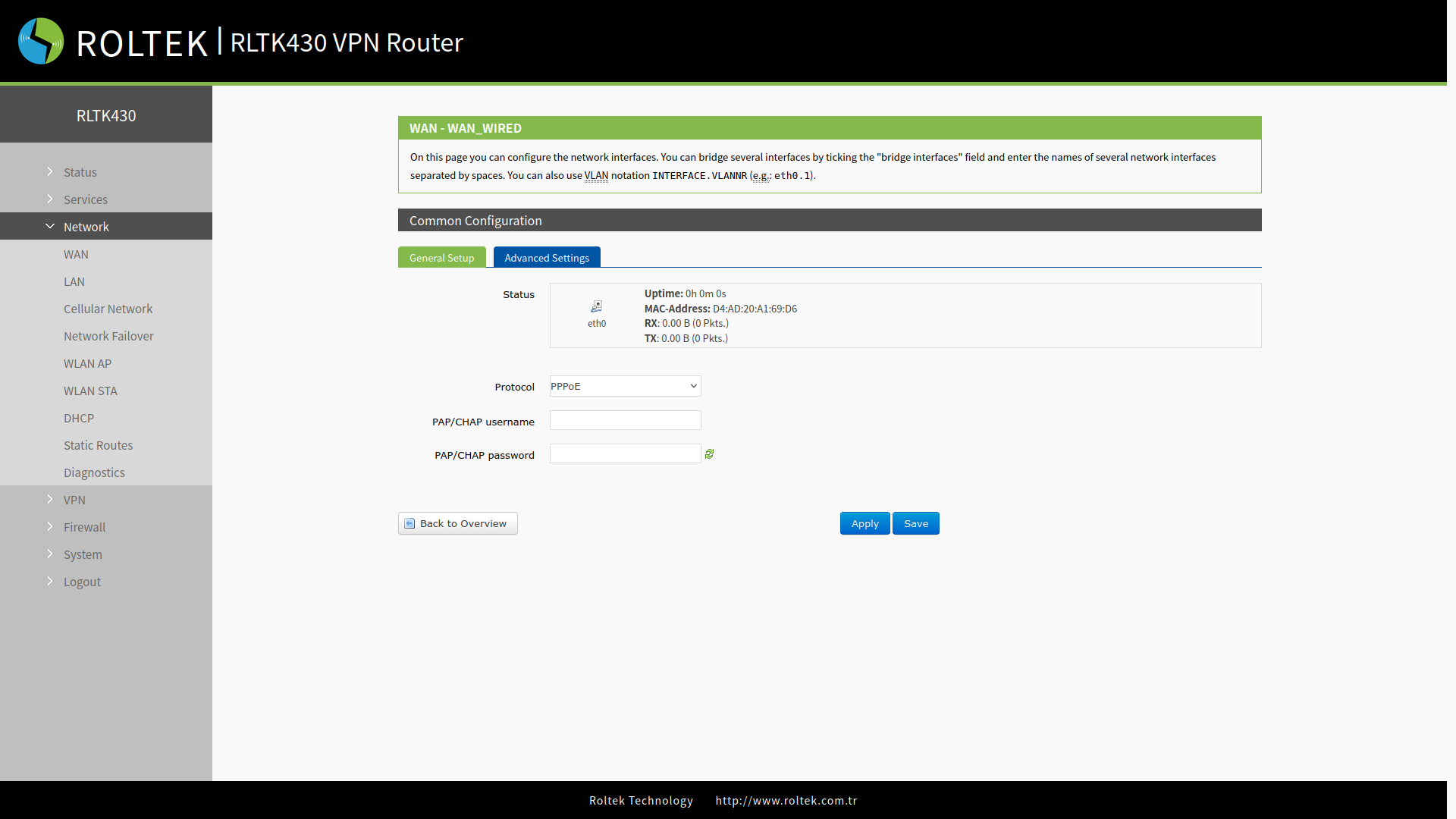

WANWired3-430

  • PAP/CHAP username: Benutzername.
  • PAP/CHAP password: Passwort.

Im Abschnitt Advanced Settings befinden sich DNS- und LCP-Einstellungen.

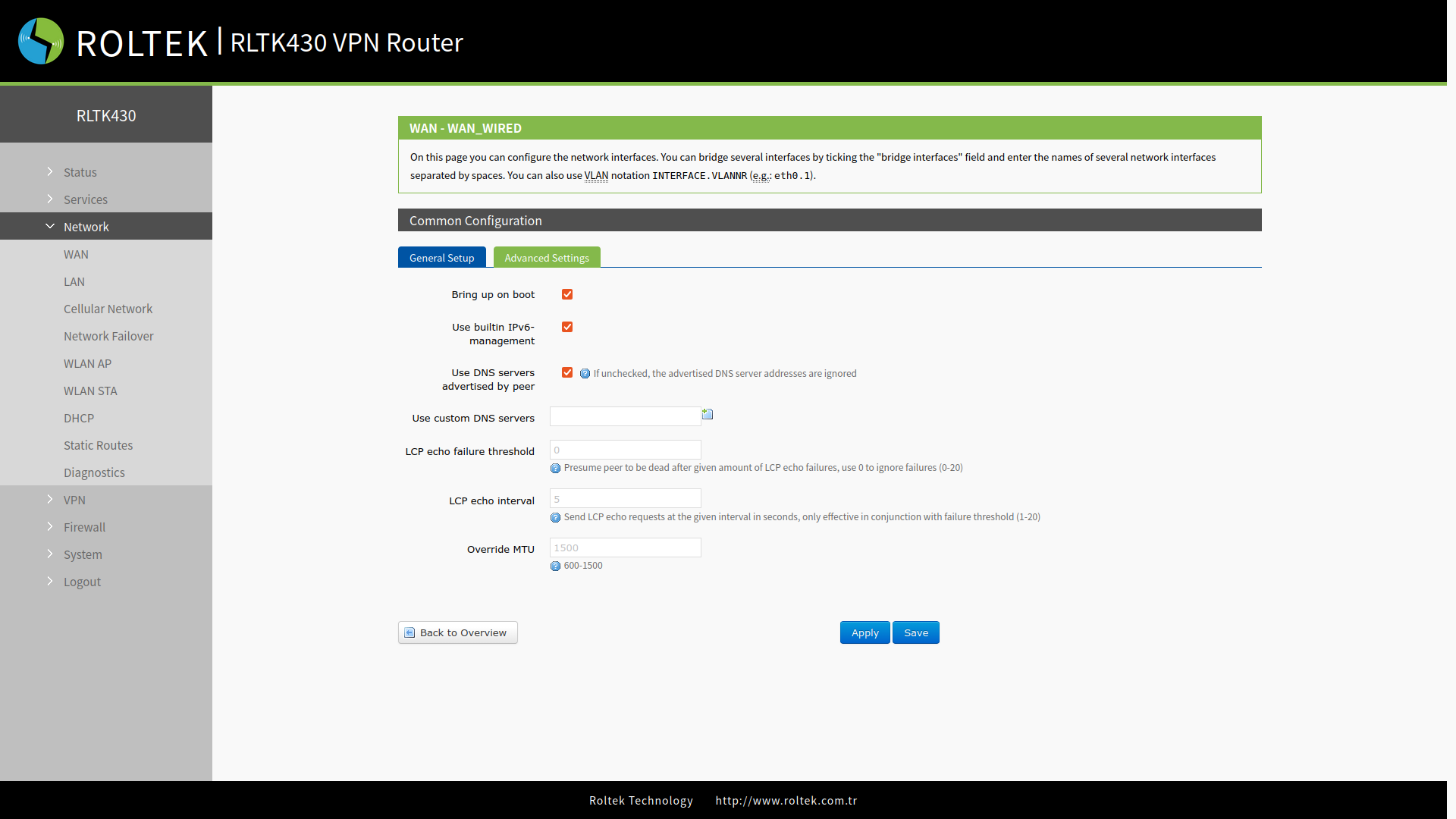

WANWired4-430

  • Use DNS servers advertised by peer: Wenn nicht ausgewählt, werden die beworbenen DNS-Serveradressen ignoriert.
  • Use custom DNS servers: Benutzerdefinierte DNS-Server werden hier hinzugefügt.
  • LCP echo failure threshold: Nach dem festgelegten LCP-Echo-Fehler wird angenommen, dass der Peer (Gegenstelle) nicht mehr vorhanden ist. Es kann einen Wert zwischen 0 und 20 annehmen. Der Wert 0 ignoriert Fehler.
  • LCP echo interval: Intervall für das Senden von LCP-Echos, die Einheit ist Sekunden. Es ist wirksam, wenn der LCP echo failure threshold greift (1 - 20).
  • Override MTU: Maximum Transmission Unit, die Payload-Länge. Es kann einen Wert zwischen 600 und 1500 annehmen.
