Betriebsmodi
Nach der Installation können die Benutzer das Gerät einschalten und nach der Konfiguration mit der Datensammlung beginnen. Das Gerät hat zwei Modi: Konfigurationsmodus und Betriebsmodus.
- Konfigurationsmodus: Benutzer können die Geräteeinstellungen wie Gerätename und Kommunikationsprotokoll über ein USB Type-C-Kabel einsehen oder konfigurieren. Die Firmware kann in diesem Modus aktualisiert werden.
- Betriebsmodus: Nachdem das Gerät eingeschaltet und das M12-Kabel angeschlossen wurde, ist das Gerät bereit, Daten über das vom Benutzer konfigurierte Kommunikationsprotokoll zu sammeln und zu senden.
3.1 Konfigurationsmodus
An der Unterseite des Geräts befindet sich eine runde, wasserdichte Abdeckung. Um auf die Konfigurationstaste und den USB Type-C-Anschluss zuzugreifen, muss die Abdeckung gegen den Uhrzeigersinn gedreht und entfernt werden. Verwenden Sie ein USB Type-C-Kabel, um das Gerät mit einem Computer zu verbinden. Nachdem der Treiber erfolgreich installiert wurde, kann der Benutzer den seriellen Anschluss im Geräte-Manager anzeigen. Der Treiber, der für den seriellen Port installiert werden muss, ist CP210x.
Das RoltekSense Configuration Tool bietet eine grafische Benutzeroberfläche zur Konfiguration des Geräts durch den Benutzer. Der Download-Link lautet:
Die folgende Beispielanzeige wurde unter Verwendung des SensNode METEO-MB-7 erstellt. Die Benutzeroberfläche ist für alle Geräte gleich.

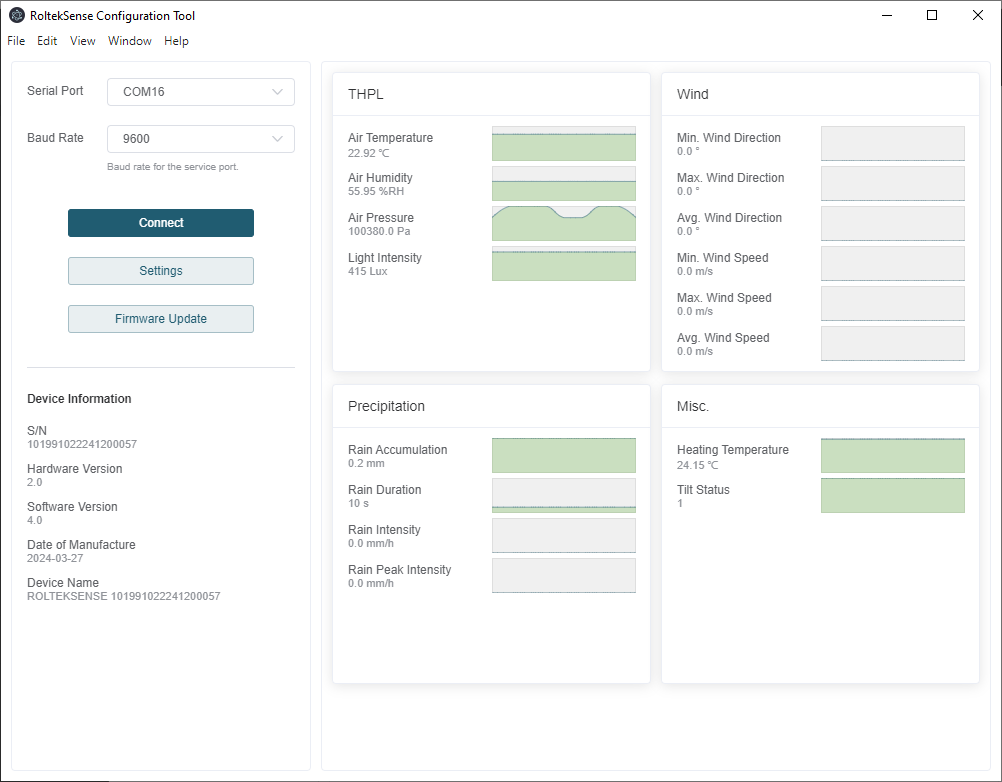

Öffnen Sie die Software und wählen Sie den Port aus, der mit Ihrem Gerät über den seriellen Port verbunden ist. Die Standard-Baudrate für die Kommunikation beträgt 9600. Nach dem Klicken auf die Connect-Schaltfläche werden, wenn die Verbindung erfolgreich ist, Sensormessungen und Geräteinformationen vom Gerät abgerufen.
Um auf die Geräteeinstellungen zuzugreifen, klicken Sie auf die Schaltfläche Settings und für weitere Informationen auf die Schaltfläche Read From Device.

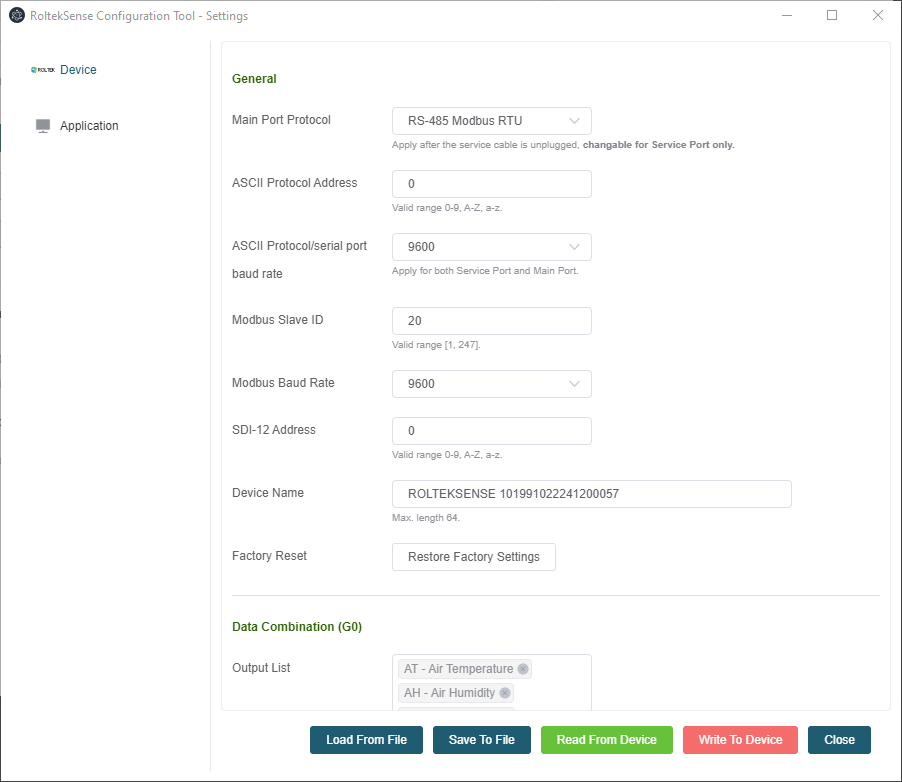

In den allgemeinen Einstellungen kann der Benutzer die Kommunikationsparameter konfigurieren (z. B. 9600 Baudrate und Modbus RTU-Protokoll über RS485 mit 20 Slave-ID). Danach kann der Benutzer auswählen, welche Sensordaten gelesen werden sollen, und die Datenparameter entsprechend anpassen.

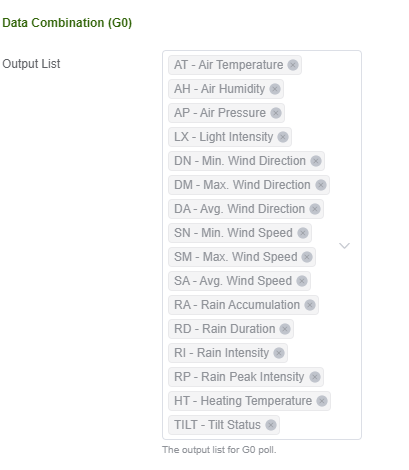

Im Abschnitt G0 kann der Benutzer aus dem Dropdown-Menü auswählen, welche Daten von den Sensoren gelesen werden sollen.
Im Abschnitt G1 kann der Benutzer die Parameter Lufttemperatur, Luftfeuchtigkeit, Luftdruck und Lichtintensität konfigurieren und den Messbereich ändern.

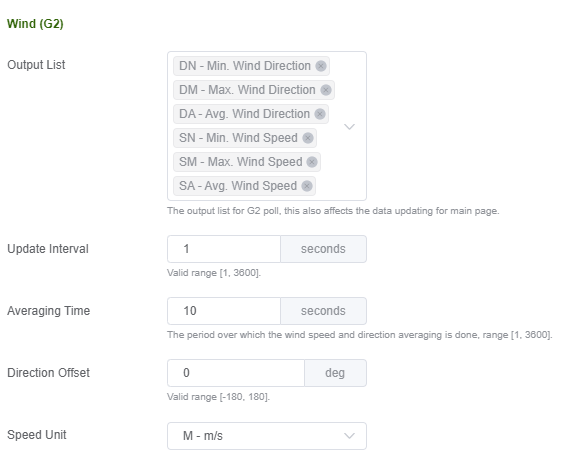

Im Abschnitt G2 kann der Benutzer die Windparameter konfigurieren und den Messbereich ändern.

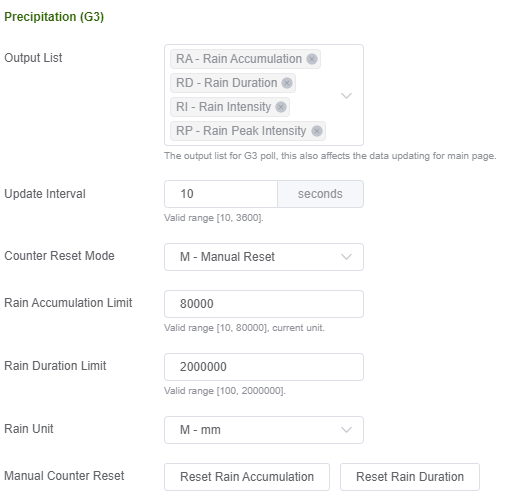

Im Abschnitt G3 kann der Benutzer die Regenparameter konfigurieren und den Messbereich ändern.

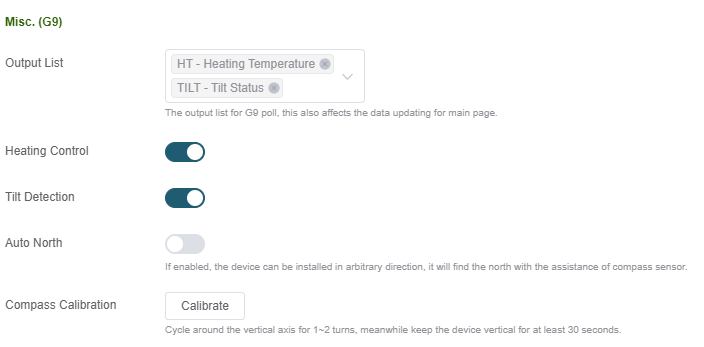

Im Abschnitt G9 kann der Benutzer die Heizungs- und Neigungsparameter konfigurieren und den Kompass kalibrieren.
Im Bereich Settings → Application kann der Abfragezeitraum der Hauptseite und die Zeichentiefe konfiguriert werden.
3.2 Betriebsmodus
Nach dem Konfigurationsschritt ist das Gerät bereit, Daten über das M12-Kabel zu lesen und Daten an das Mastergerät zu senden. Für Details zum Modbus-Protokoll können Sie im Dokument den Abschnitt Modbus Protokoll weiterlesen.
