Geräteverbindung

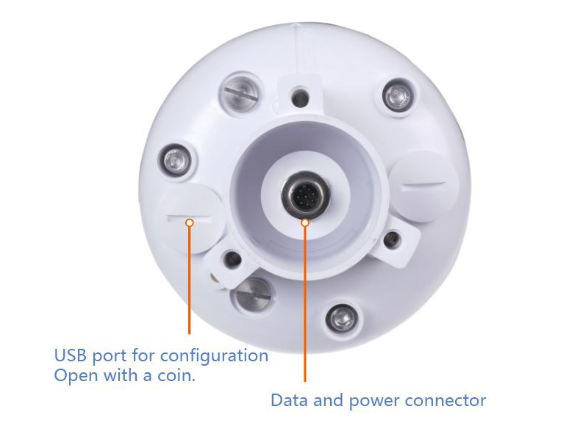

Am unteren Ende des Geräts befinden sich zwei Anschlussstellen:

• Der USB Type-C Anschluss ermöglicht es dem Benutzer, das Gerät über einen Computer zu konfigurieren.

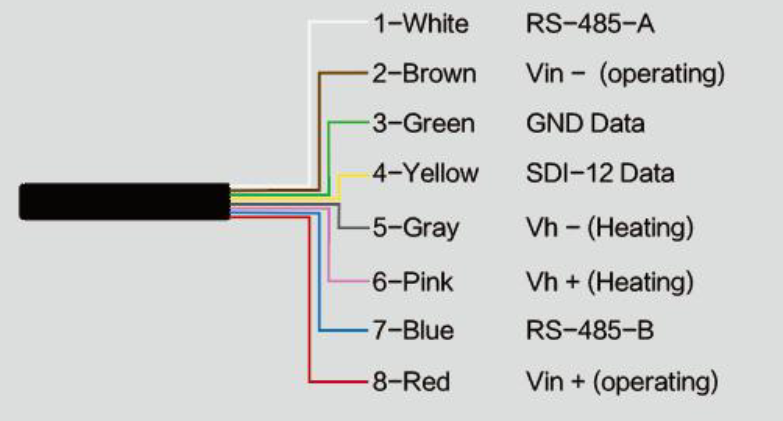

• Die Verbindung des Hauptdatenübertragungsinterfaces erfolgt über ein 8-poliges M12-Kabel.

WARNUNG: Der RS485-Port funktioniert nicht, wenn USB und RS485 gleichzeitig angeschlossen sind!

Wenn das Kabel an den M12-Stecker angeschlossen wird, müssen die Löcher mit den Pins im Geräteanschluss auf gleicher Höhe sein. Das Kabel muss eingesteckt und dann im Uhrzeigersinn gedreht werden.

Bei der Verwendung der Heizfunktion des Geräts ist eine separate 24V (24V 1A) Stromversorgung erforderlich.

• Wenn das Gerät ein Verlängerungskabel für die Stromversorgung benötigt und die Länge 100 Meter überschreitet, sollte ein 24V/2A Netzteil verwendet werden (die Heizfunktion extern).
• Wenn die Heizfunktion aktiviert ist, sollte die Stromversorgung des Heizmoduls nicht weiter als 3 Meter vom Gerät entfernt sein.
• Bei Verwendung anderer Pinbezeichnungen für den RS485-Anschluss: A entspricht dem data+ Pin, B entspricht dem data- Pin.
