LAN-Schnittstelle

Um die lokalen Netzwerkeinstellungen des RLTK541 anzuzeigen:

  • Network
  • LAN

können die Menüs verfolgt werden. Die Verbindungsdetails: Uptime, MAC-Address, RX/TX, IPv4 können auf dieser Seite eingesehen werden. Mit der Connect-Taste kann eine erneute Verbindung versucht werden. Durch Klicken auf die Edit-Taste können die Einstellungen des LAN-Netzwerks konfiguriert werden. Nachdem Sie Ihre Einstellungen vorgenommen haben, speichern Sie Ihre Einstellungen mit den Tasten Save und Apply.

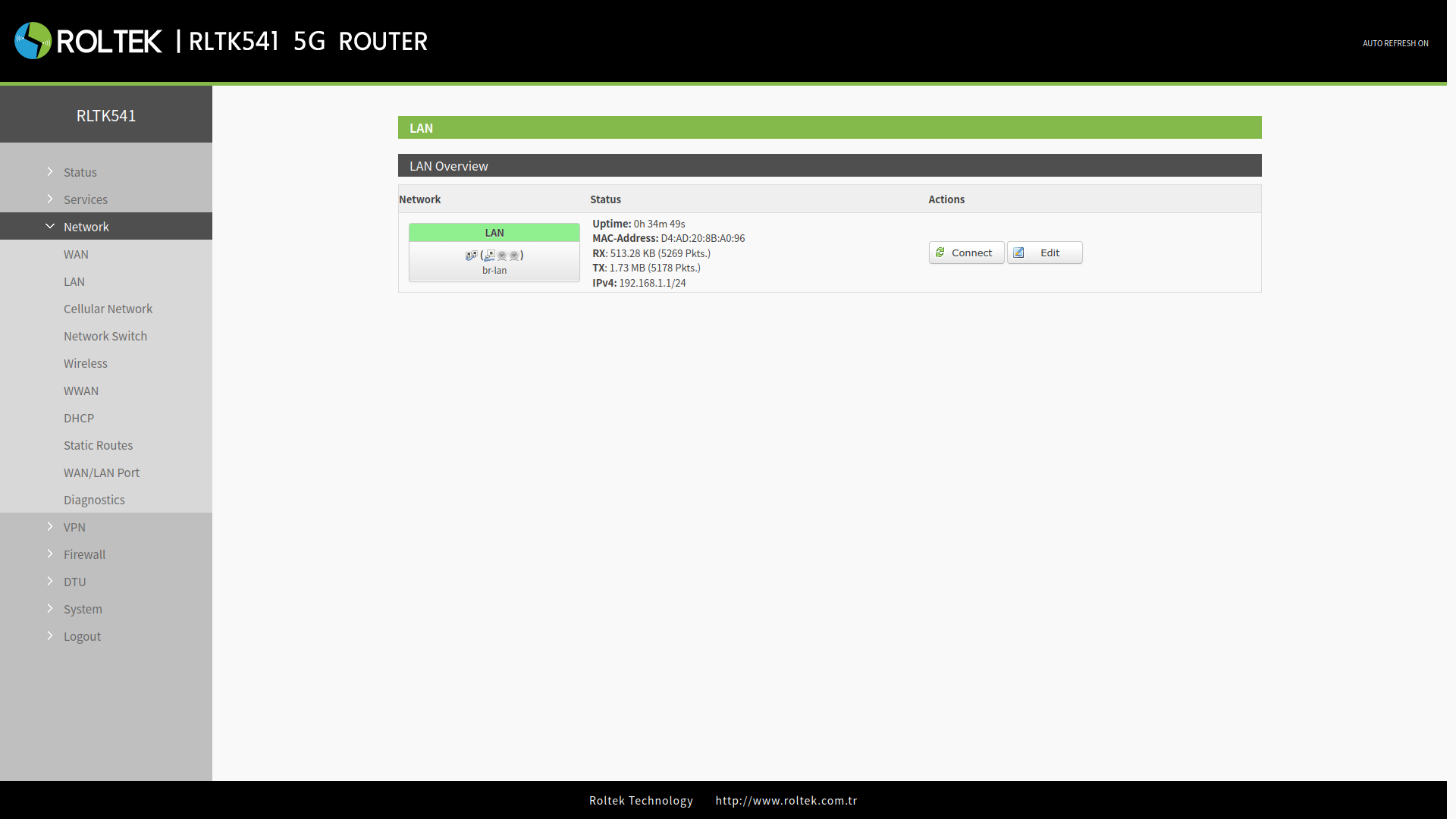

LAN1-541

Im Abschnitt unter Common Configuration werden die IP-Einstellungen des LAN-Netzwerks konfiguriert. Im Abschnitt unter DHCP Server befinden sich die Einstellungen des Geräts für den DHCP-Server.

Common Configuration​

  • Die LAN-Schnittstelle verwendet standardmäßig die statische IP-Adresse 192.168.1.1 und die Subnetzmaske 255.255.255.0. Diese Parameter können geändert werden.
  • Protocol: DHCP / Statische Adresse.
  • IPv4 address: Die statische IP-Adresse des RLTK541.
  • IPv4 netmask: Die Subnetzmaske des RLTK541.
  • IPv4 gateway: Die Gateway-IP-Adresse, mit der der RLTK541 verbunden wird.
  • IPv4 broadcast: Die Broadcast-Adresse, die der RLTK541 verwenden wird.
  • Use custom DNS servers: Die DNS-Server, die der RLTK541 verwenden wird.

Nachdem die Einstellungen eingegeben wurden, sollte auf die Schaltfläche Save & Apply geklickt werden, um die Einstellungen zu speichern.

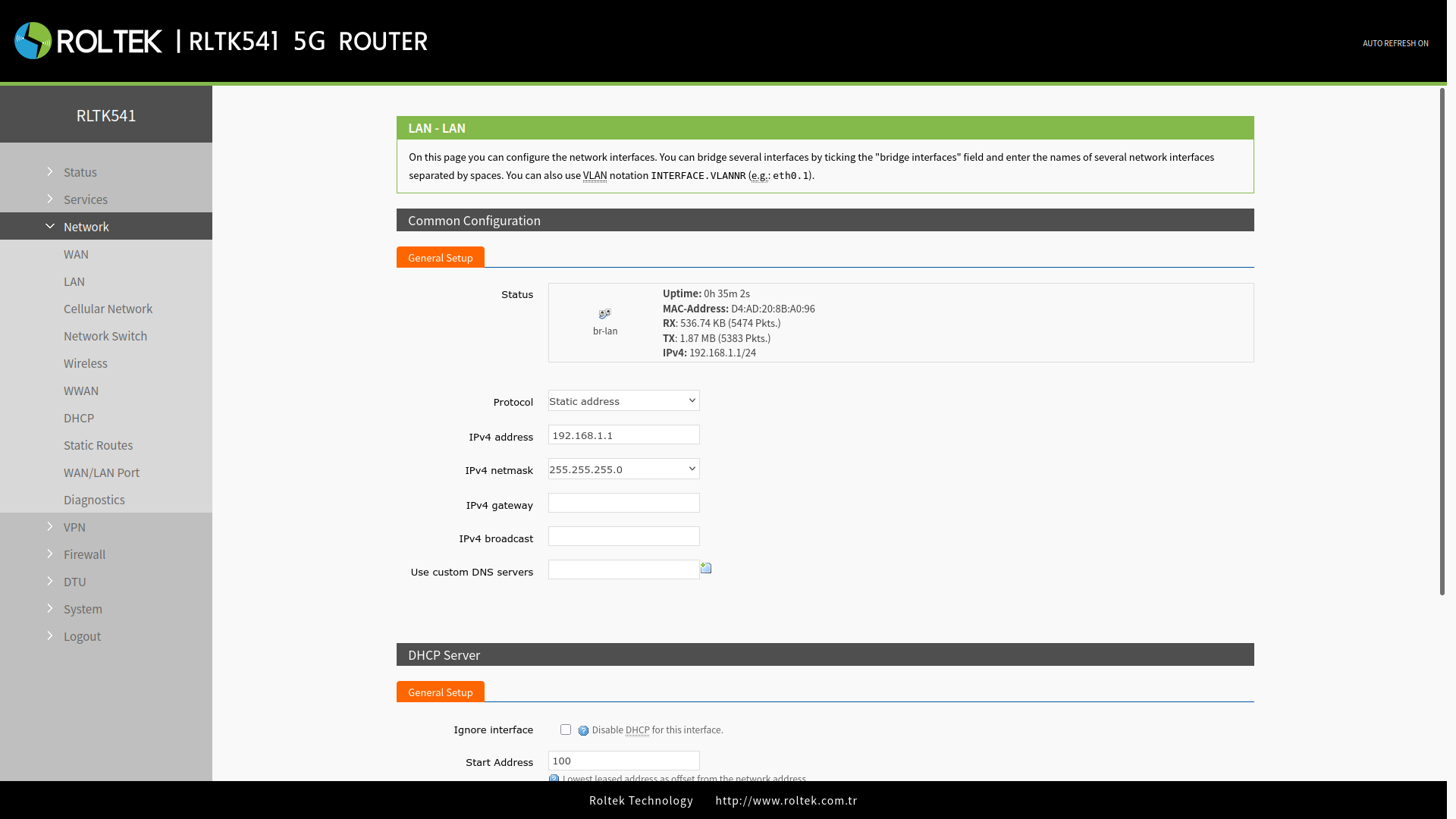

LAN2-541

DHCP Server​

Die DHCP-Serverfunktion ist standardmäßig aktiviert, und alle Geräte, die an den LAN-Port angeschlossen sind, erhalten automatisch eine IP-Adresse (sofern die Geräte als DHCP-Client konfiguriert sind).

  • Wir können die Startadresse und die Leasingdauer des DHCP-Clients ändern.
  • DHCP-Adressen werden standardmäßig von 192.168.1.100 bis 192.168.1.250 zugewiesen.
  • Start: Startadresse.
  • Limit: Anzahl der zuweisbaren Adressen.
  • Leasetime: Leasingdauer der Adresse. Die standardmäßige Leasingdauer beträgt 12 Stunden.

Nachdem die Einstellungen eingegeben wurden, sollte auf die Schaltfläche Save & Apply geklickt werden, um die Einstellungen zu speichern.

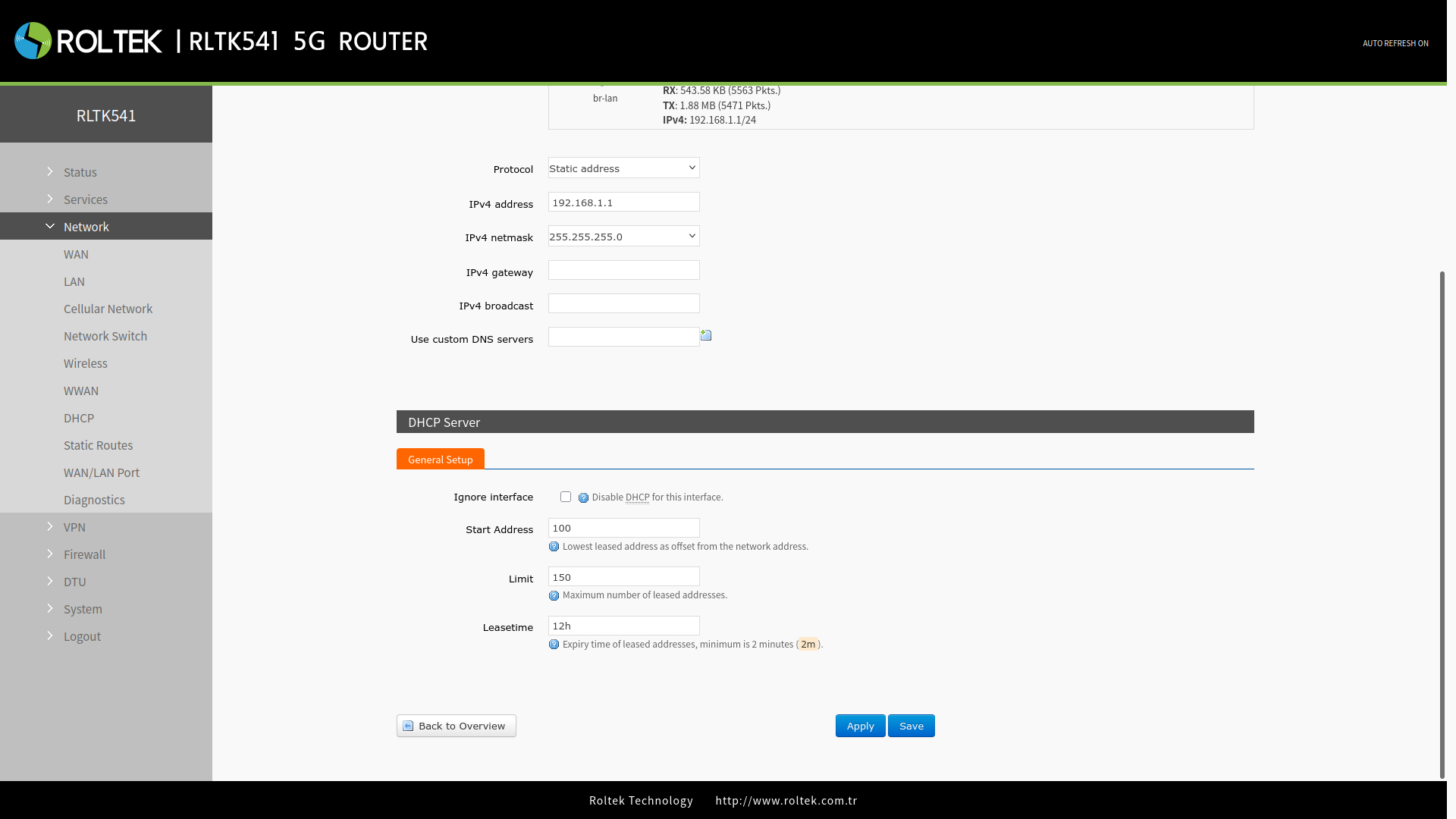

LAN3-541
