WAN-Schnittstelle

Um die WAN-Einstellungen anzuzeigen, müssen die Menüs:

  • Netzwerk
  • WAN

befolgt werden. Hier gibt es 2 Netzwerk-Schnittstellen: WAN_5G und WAN_WIRED. Die Verbindungsdetails: Uptime, MAC-Address, RX/TX, IPv4 können auf dieser Seite eingesehen werden. Mit der Connect-Schaltfläche kann eine erneute Verbindung versucht werden. Die Einstellungen des WAN-Netzwerks können durch Klicken auf die Edit-Schaltfläche konfiguriert werden. Nachdem Sie Ihre Einstellungen vorgenommen haben, speichern Sie Ihre Einstellungen mit den Schaltflächen Save und Apply.

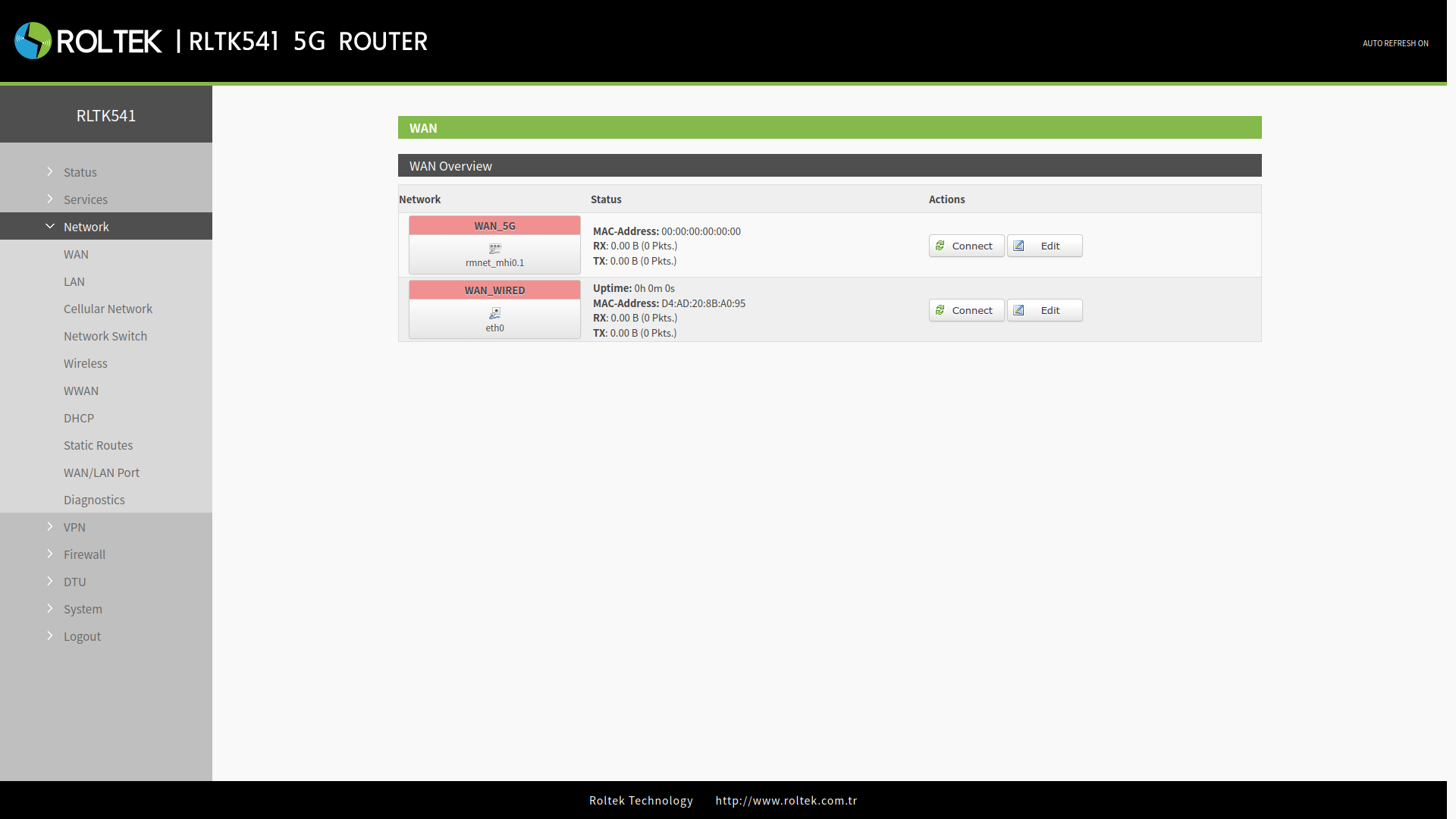

WAN-541

WAN_5G Schnittstelle​

Bitte überprüfen Sie den Abschnitt Mobilfunknetz für Details.

WAN_WIRED Schnittstelle​

Im Abschnitt Protocol kann der Betriebsmodus der WAN_WIRED Schnittstelle ausgewählt werden. Standardmäßig ist es auf DHCP client eingestellt.

DHCP-Client-Modus​

Die IP-Adresse des RLTK541 wird vom angeschlossenen Router zugewiesen.

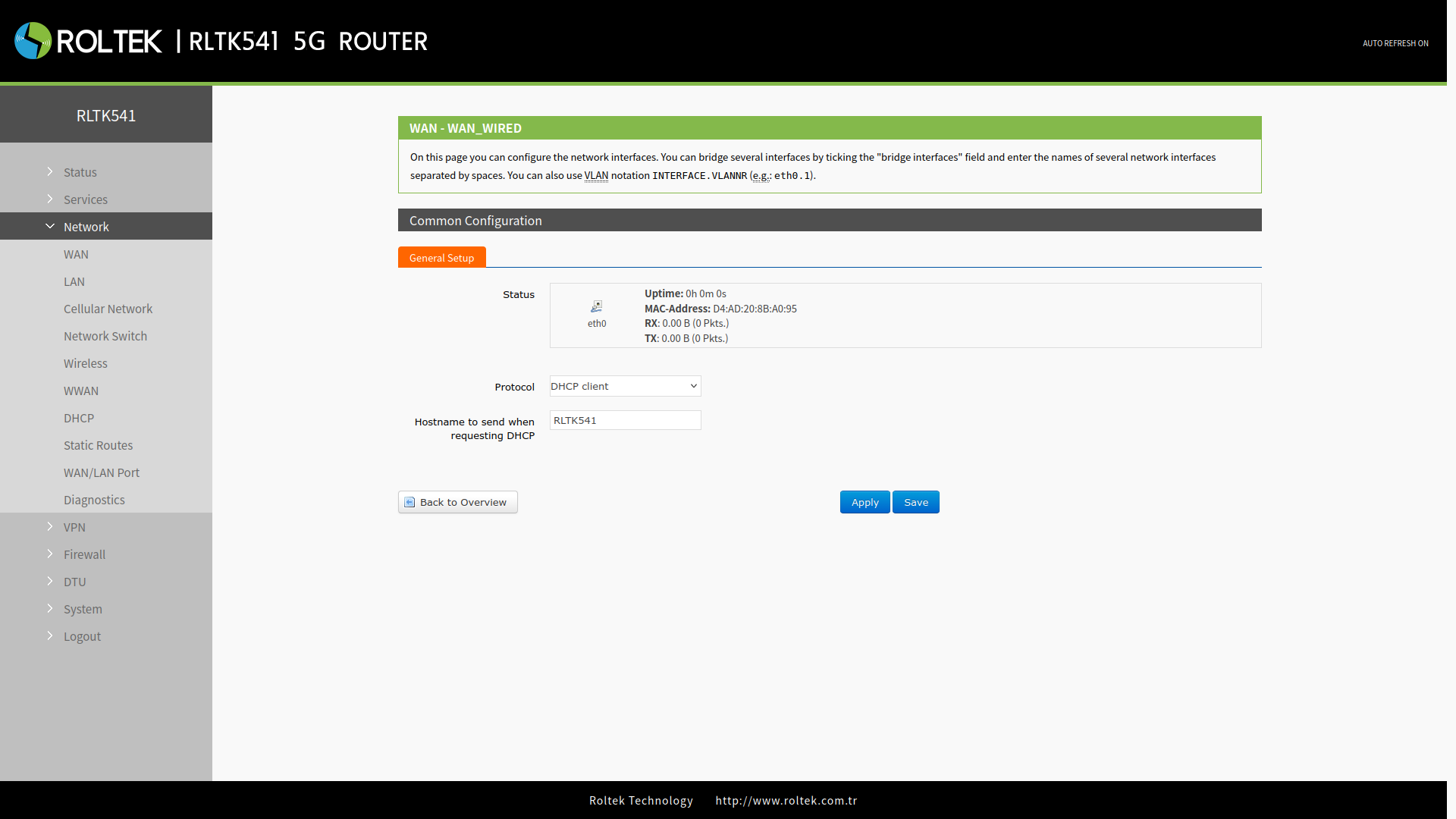

WANWired1-541

  • Hostname to send when requesting DHCP: Der Hostname, den RLTK541 bei der DHCP-Anfrage senden wird.

Statische Adressmodus​

Die IP-Adresse des RLTK541 wird statisch festgelegt.

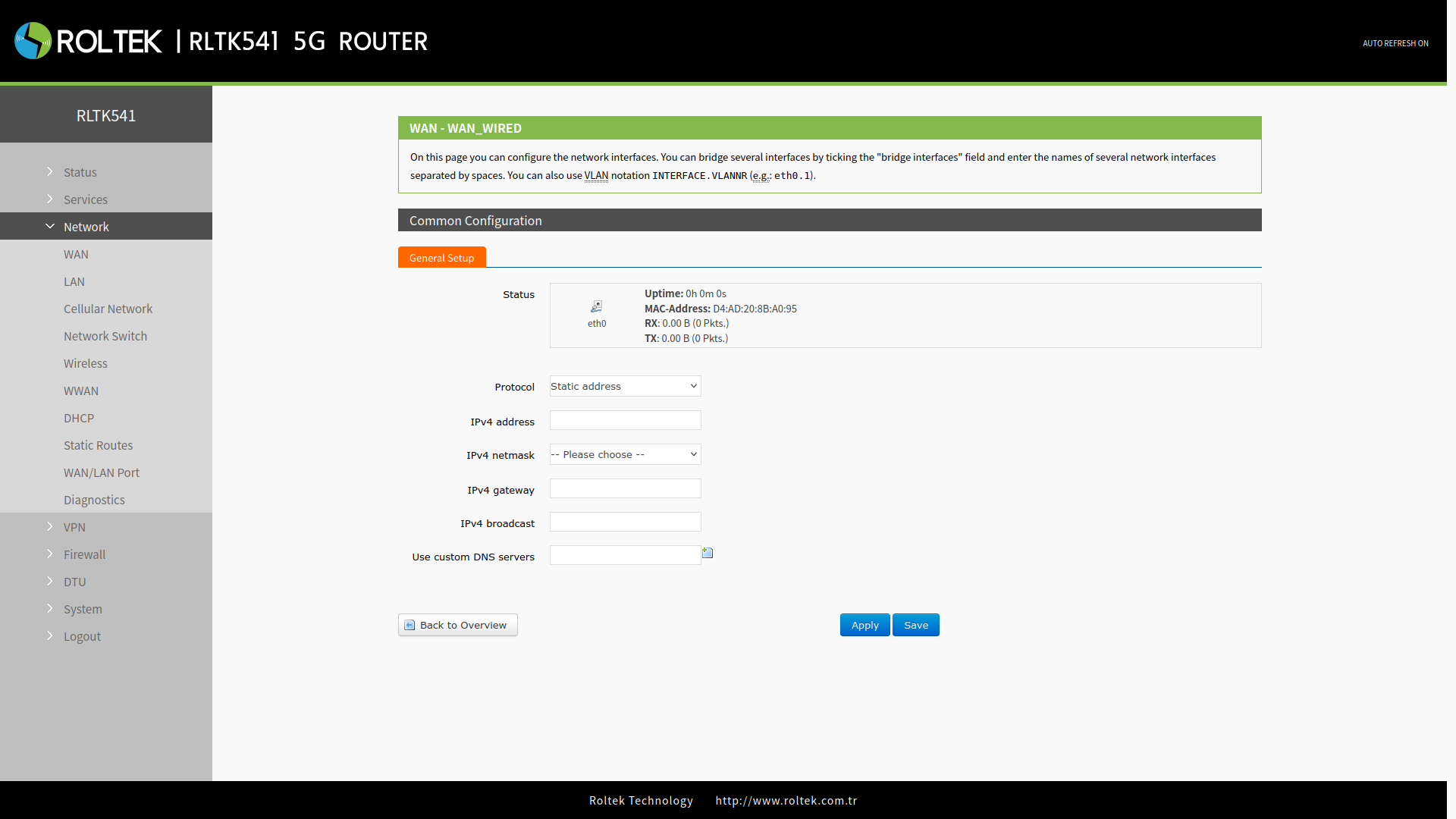

WANWired2-541

  • IPv4 address: Die statische IP-Adresse des RLTK541.
  • IPv4 netmask: Die Netzmaske des RLTK541.
  • IPv4 gateway: Die Gateway-IP-Adresse, mit der der RLTK541 verbunden sein wird.
  • IPv4 broadcast: Die Broadcast-Adresse, die der RLTK541 verwenden wird.
  • Use custom DNS servers: Die DNS-Server, die der RLTK541 verwenden wird.

PPPoE​

Es müssen der Benutzername und das Passwort eingegeben werden, die vom Anbieter bereitgestellt werden. Diese Einstellung ist im Tab General Setup zugänglich.

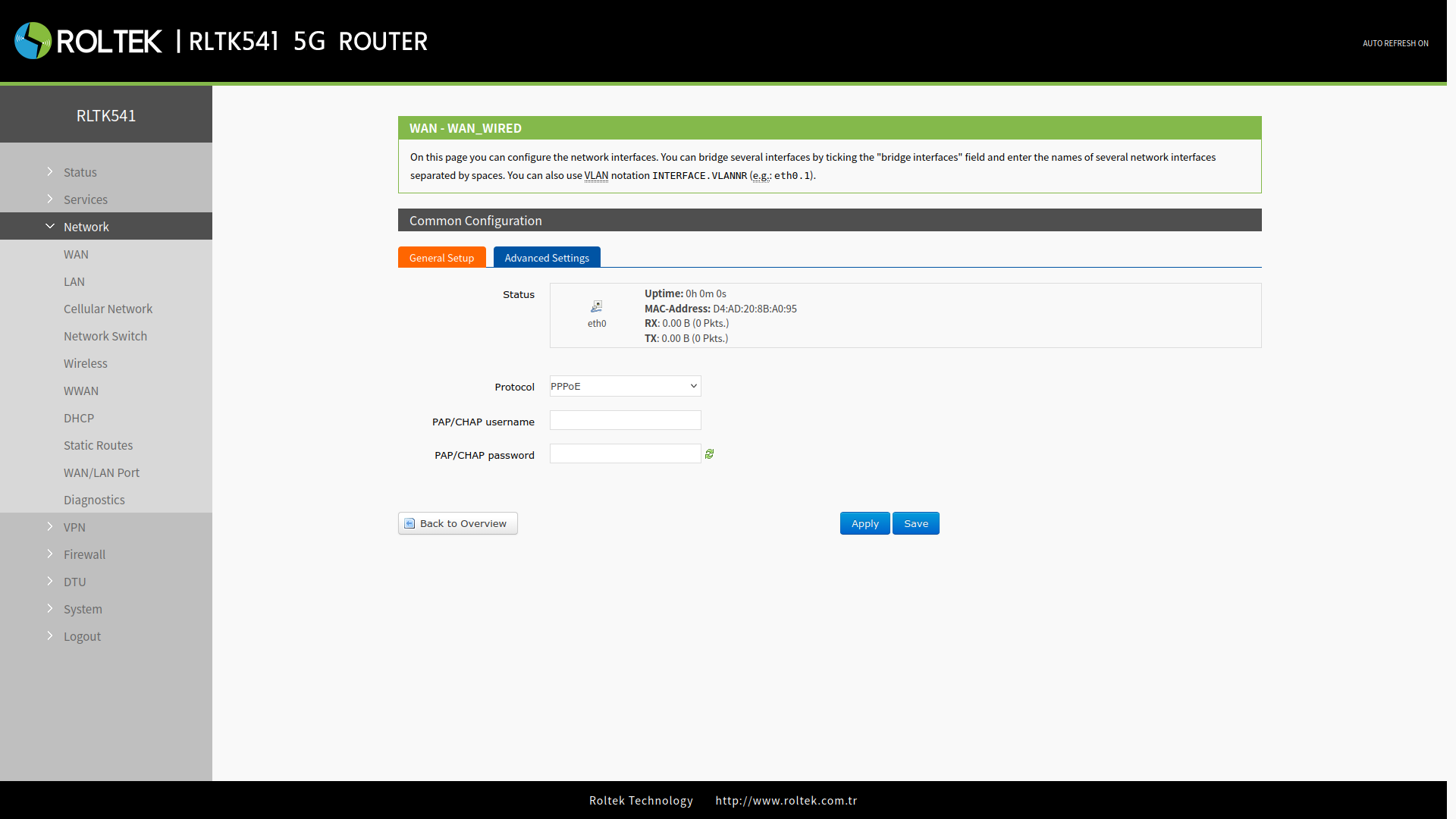

WANWired3-541

  • PAP/CHAP username: Benutzername.
  • PAP/CHAP password: Passwort.

Im Tab Advanced Settings befinden sich die DNS- und LCP-Einstellungen.

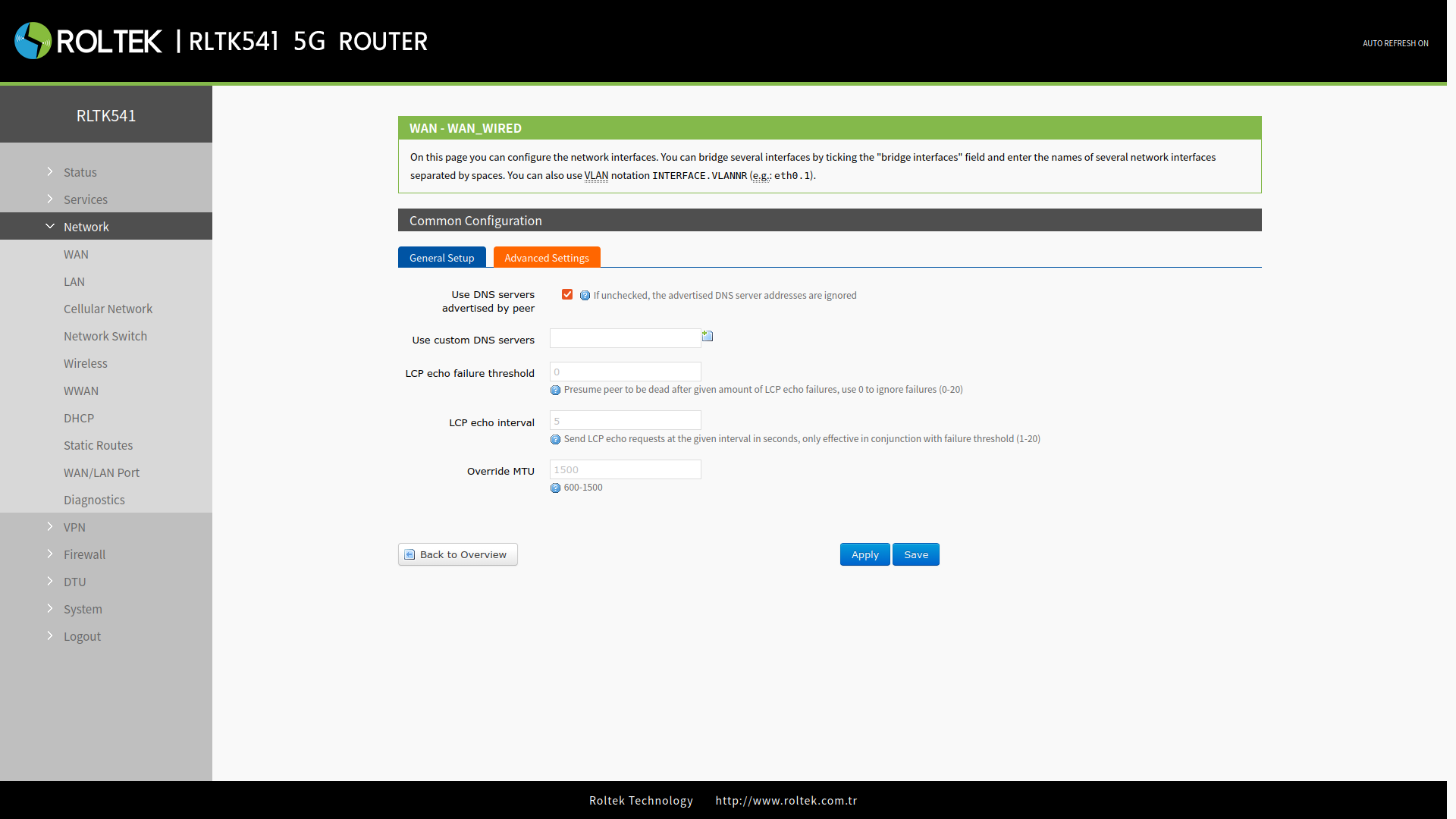

WANWired4-541

  • Use DNS servers advertised by peer: Wenn nicht ausgewählt, werden die beworbenen DNS-Serveradressen ignoriert.
  • Use custom DNS servers: Benutzerdefinierte DNS-Server werden hier hinzugefügt.
  • LCP echo failure threshold: Nach dem festgelegten LCP-Echo-Fehler wird angenommen, dass der Peer (Gegenstelle) nicht mehr vorhanden ist. Es kann einen Wert zwischen 0 und 20 annehmen. Der Wert 0 ignoriert Fehler.
  • LCP echo interval: Intervall für das Senden von LCP-Echos, die Einheit ist Sekunden. Wirksam, wenn der LCP echo failure threshold greift (1 - 20).
  • Override MTU: Maximum Transmission Unit, die Länge der Nutzlast. Es kann einen Wert zwischen 600 und 1500 annehmen.

WWAN0 Schnittstelle​

Wenn eine Verbindung zu einem AP über die WWAN-Schnittstelle hergestellt wird, wird die WWAN0 Schnittstelle im WAN-Menü angezeigt. Im Abschnitt Protocol kann der Betriebsmodus der WWAN0 Schnittstelle ausgewählt werden. Standardmäßig ist es auf DHCP client eingestellt.

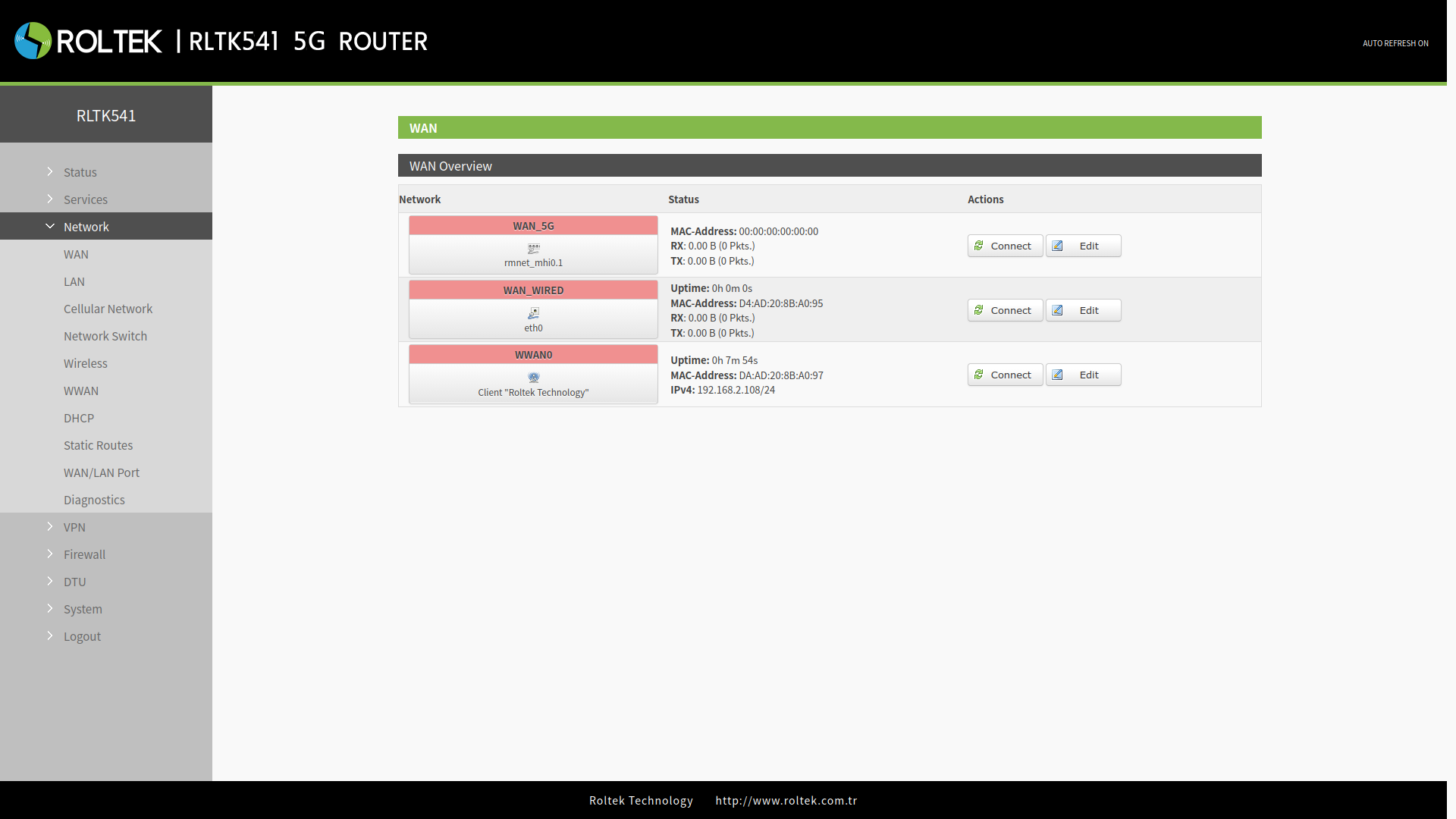

WAN2-541

DHCP-Client-Modus​

Die IP-Adresse des RLTK541 wird vom angeschlossenen Router zugewiesen.

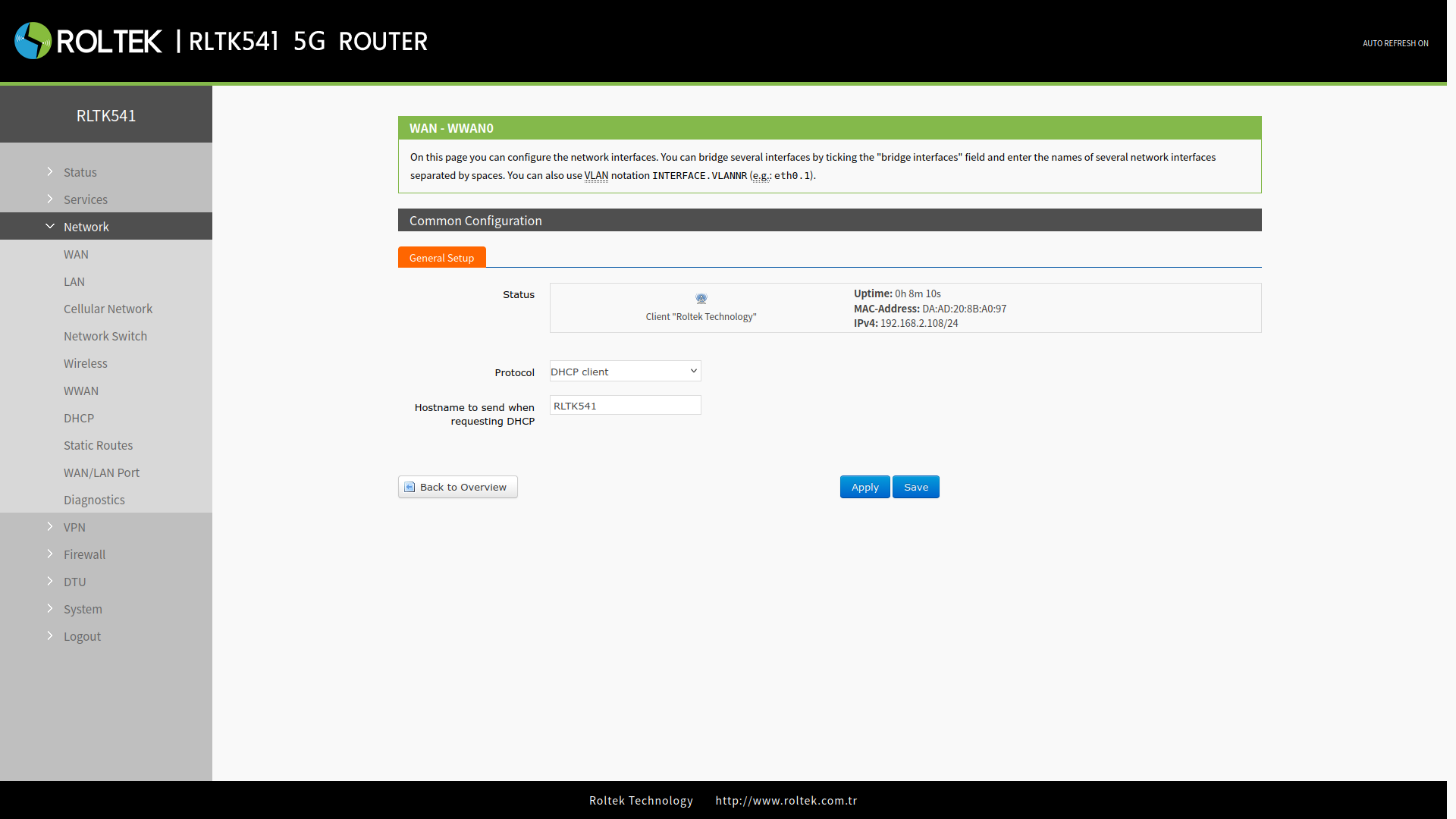

WANWWAN0DHCP-541

  • Hostname to send when requesting DHCP: Der Hostname, den RLTK541 bei der DHCP-Anfrage senden wird.

Statische Adressmodus​

Die IP-Adresse des RLTK541 wird statisch festgelegt.

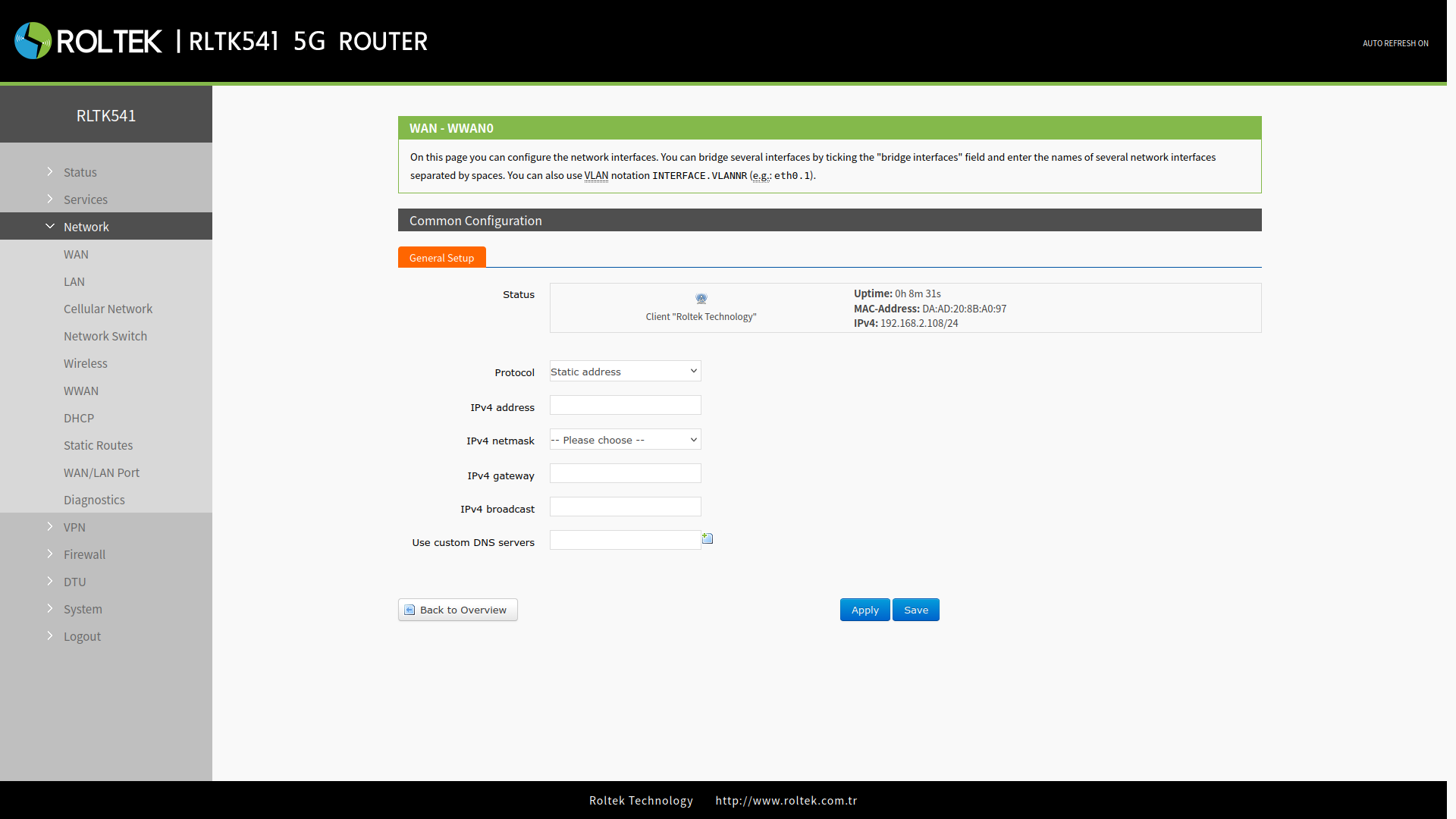

WANWWAN0Static-541

  • IPv4 address: Die statische IP-Adresse des RLTK541.
  • IPv4 netmask: Die Netzmaske des RLTK541.
  • IPv4 gateway: Die Gateway-IP-Adresse, mit der der RLTK541 verbunden sein wird.
  • IPv4 broadcast: Die Broadcast-Adresse, die der RLTK541 verwenden wird.
  • Use custom DNS servers: Die DNS-Server, die der RLTK541 verwenden wird.
