Ein-/Ausgangseinstellungen

Einstellungen, IO-Registerkarten folgen. Auf dieser Seite kann der Benutzer die Eingangs- und Ausgangseinstellungen konfigurieren.

Digitale Eingänge

Im Digital Inputs-Tab kann der Benutzer den Status der digitalen Eingänge

• über den Status-Tab beobachten oder die Eingänge
• über den Configuration-Tab konfigurieren.

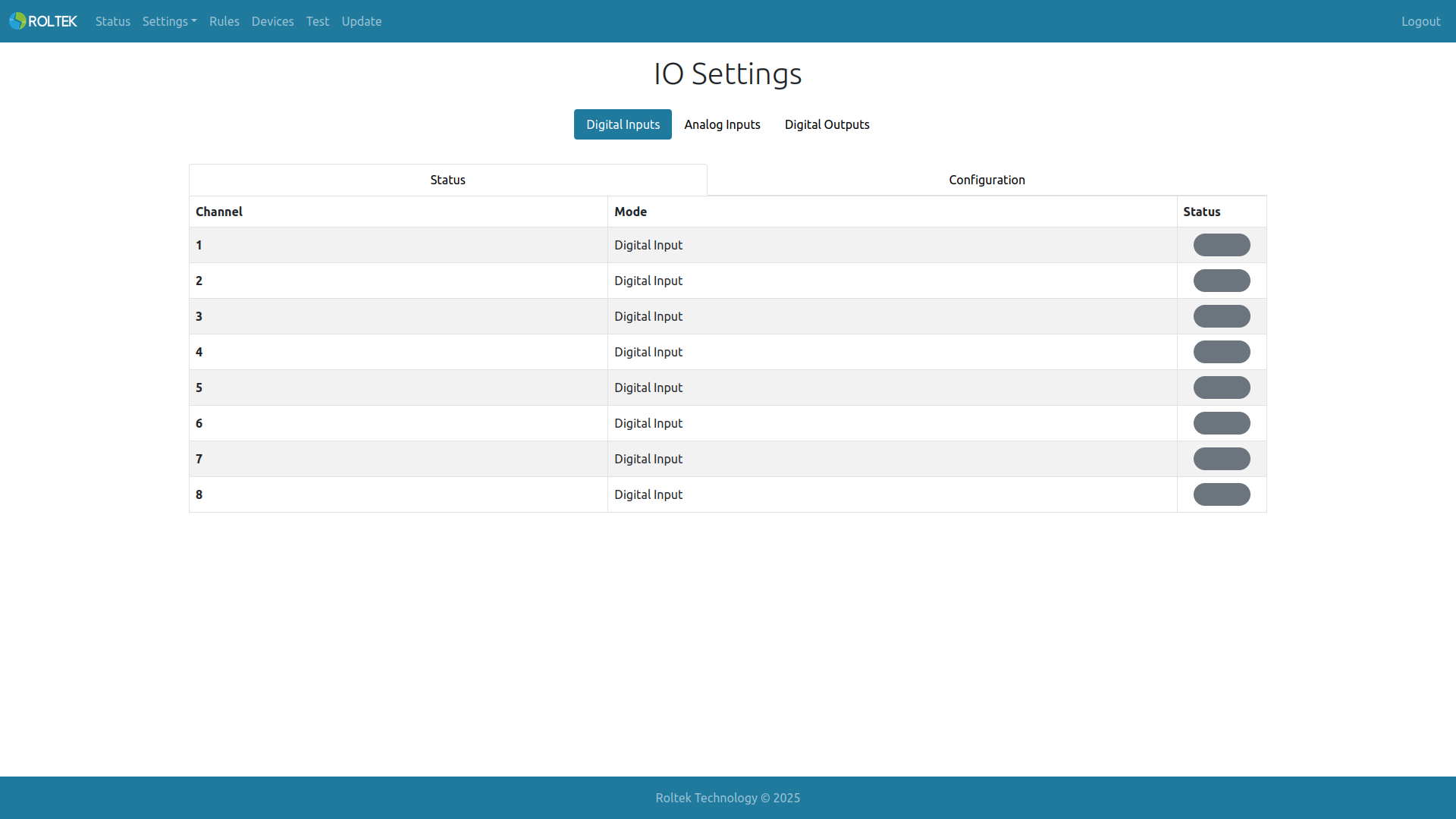

Wenn der Eingangspegel hoch oder niedrig ist, wird der entsprechende Abschnitt im Status-Tab je nach Konfiguration grau oder grün angezeigt.

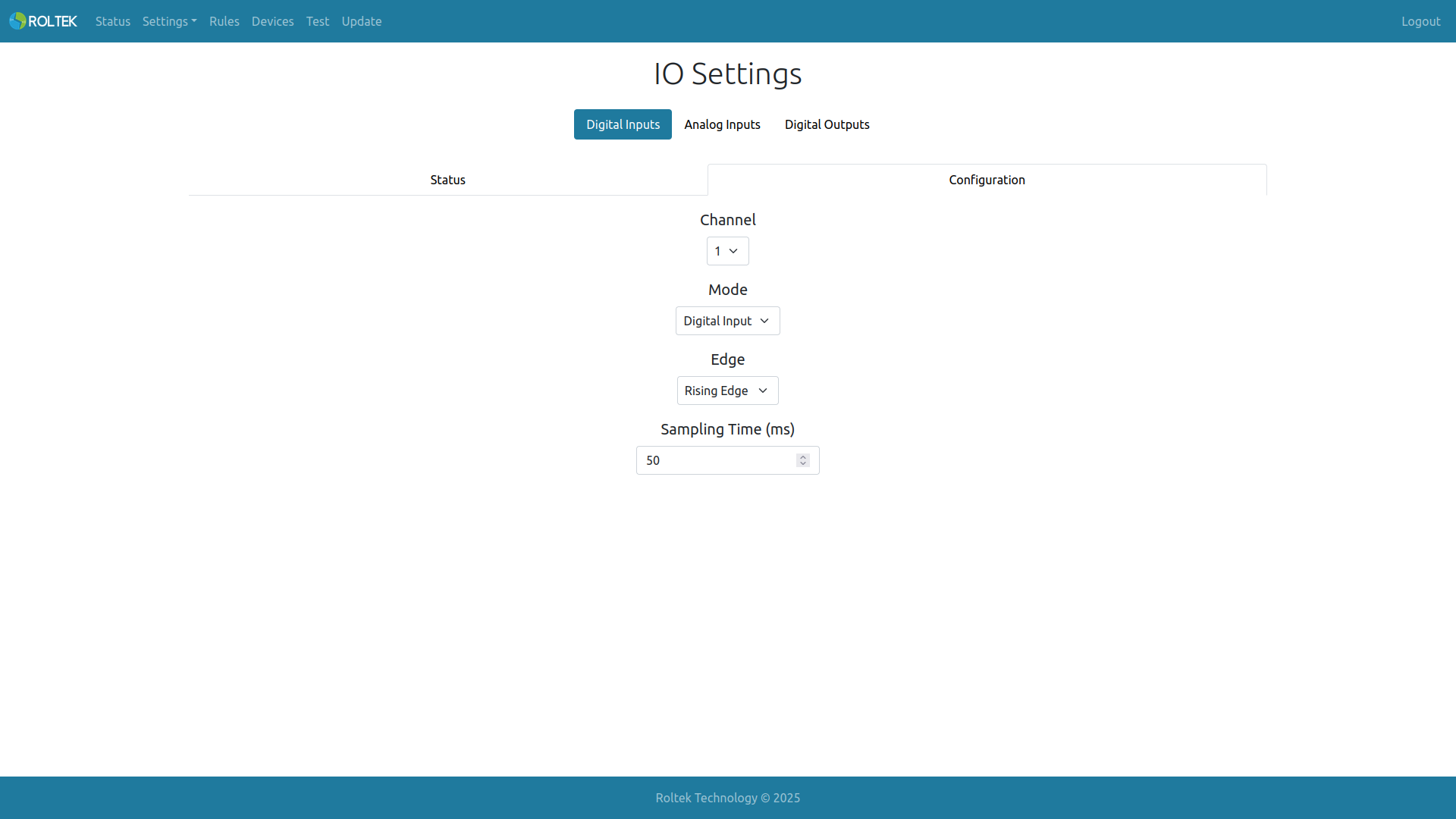

Im Configuration-Tab kann der Benutzer auswählen, welchen Eingang er konfigurieren möchte, über Channel.

• Wenn der Mode-Parameter des digitalen Eingangs auf Digital Input eingestellt ist,
  • kann durch das Einstellen des Edge-Wertes bestimmt werden, wie der Eingang funktioniert. Wenn Falling Edge ausgewählt ist, ist der Eingangsstatus bei fallender Flanke high, bei steigender Flanke ist der Eingangsstatus low. Wenn Rising Edge ausgewählt ist, ist der Eingangsstatus bei fallender Flanke low, bei steigender Flanke ist der Eingangsstatus high.
  • Der Sampling Time-Wert, bei dem der digitale Eingang arbeitet, kann eingestellt werden. Wenn sich der Wert des Eingangssignals während dieser Sampling Time nicht ändert, wird dieser Wert als gültiger Eingangsstatus akzeptiert.

Digitale Ausgänge

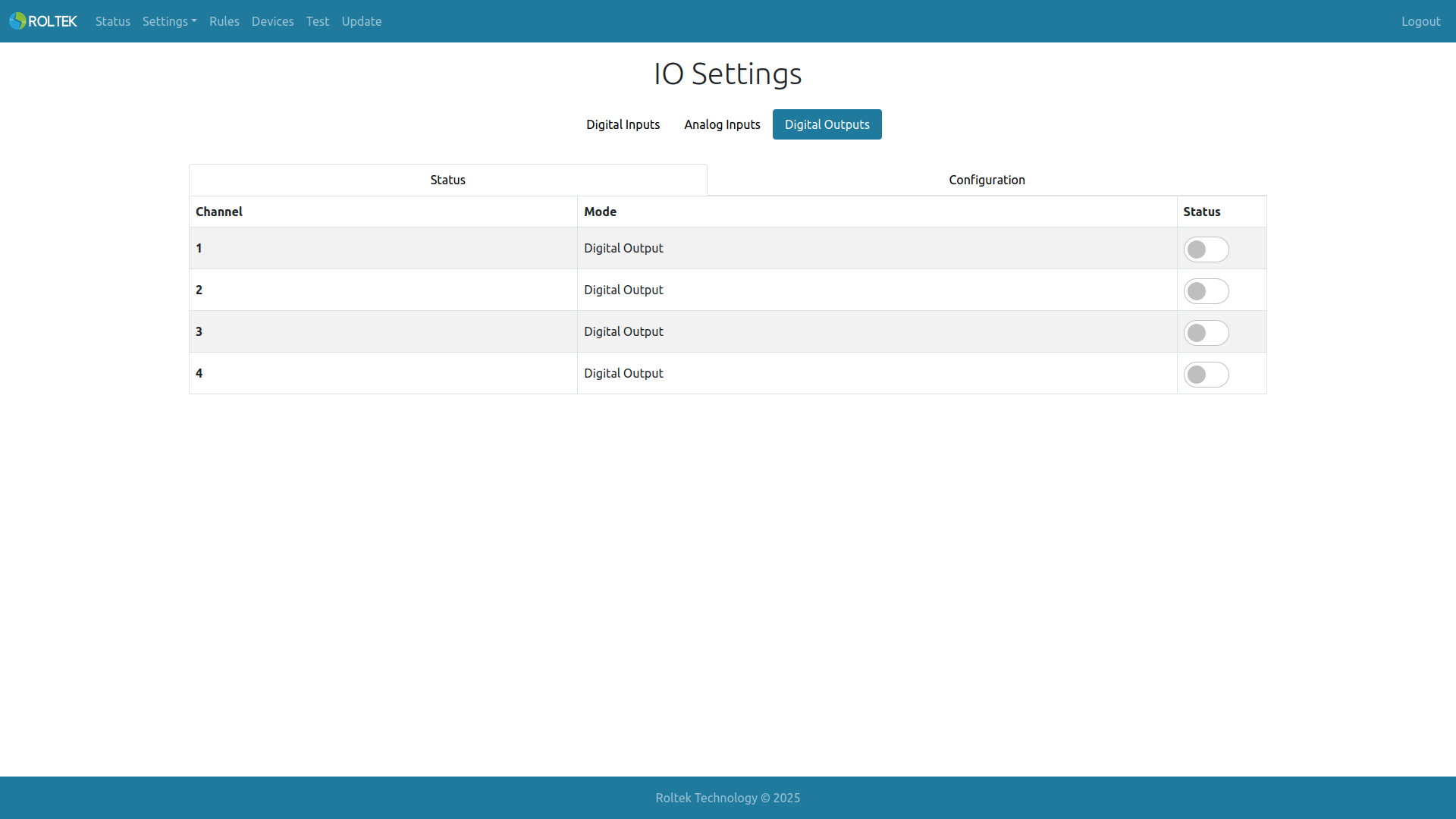

Im Digital Output-Tab kann der Benutzer den Status der digitalen Ausgänge

• über den Status-Tab ändern oder beobachten, die Ausgänge
• über den Configuration-Tab konfigurieren.

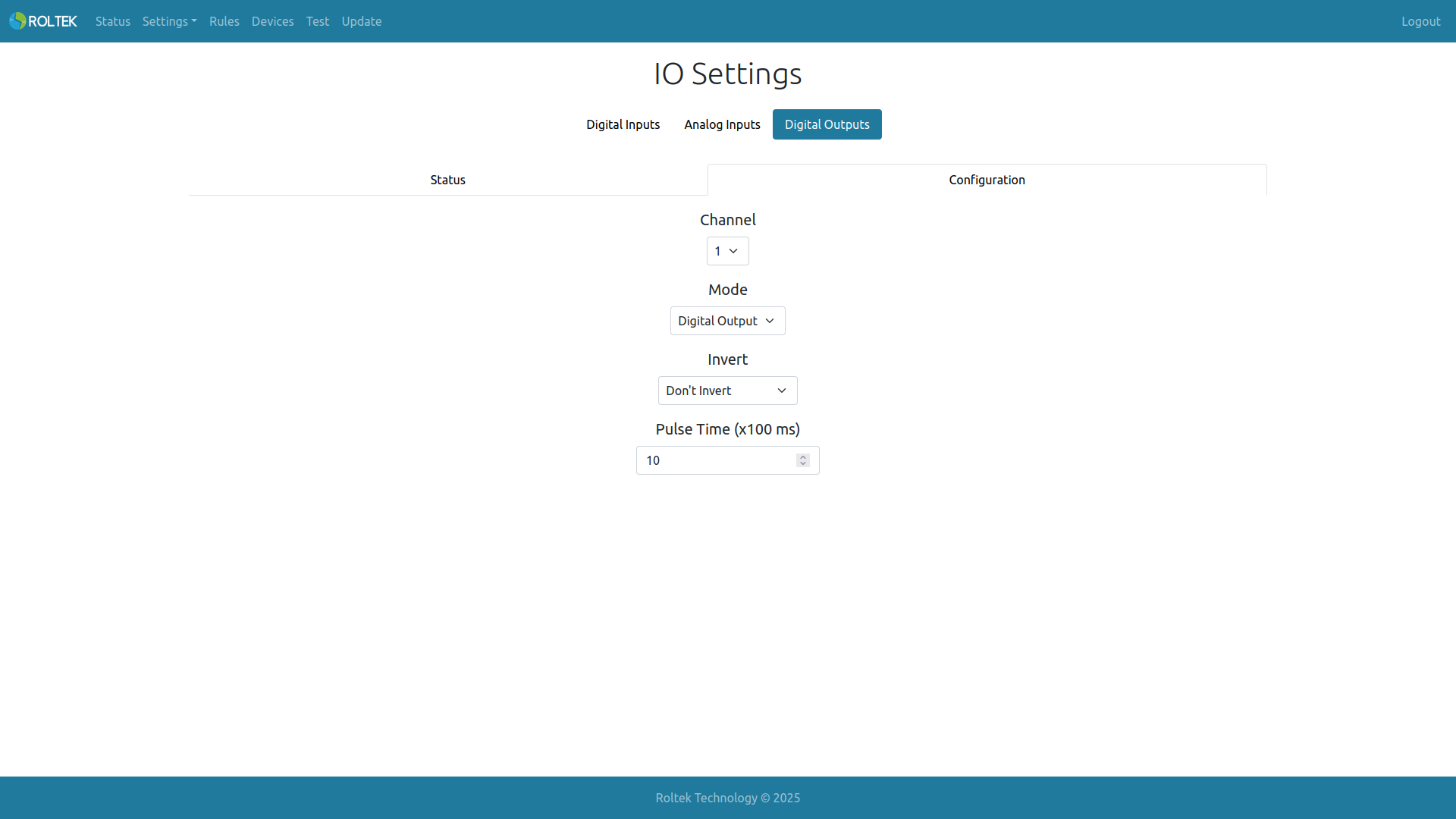

• Im Configuration-Tab kann der Benutzer auswählen, welchen Ausgang er konfigurieren möchte, über Channel.
• Wenn Invert, Don't Invert ausgewählt ist, ist der Ausgangswert hoch, wenn der entsprechende Registerwert (Out*Lock oder Out*) hoch ist. Diese Situation gilt auch umgekehrt.
• Wenn Invert, Invert ausgewählt ist, ist der Ausgangswert hoch, wenn der entsprechende Registerwert (Out*Lock oder Out*) niedrig ist. Diese Situation gilt auch umgekehrt.
• Pulse Time: Der Timeout-Wert, der benötigt wird, um den Ausgangswert auf seinen alten Wert (basierend auf dem Registerwert von Out*) zurückzusetzen.

Analoge Eingänge

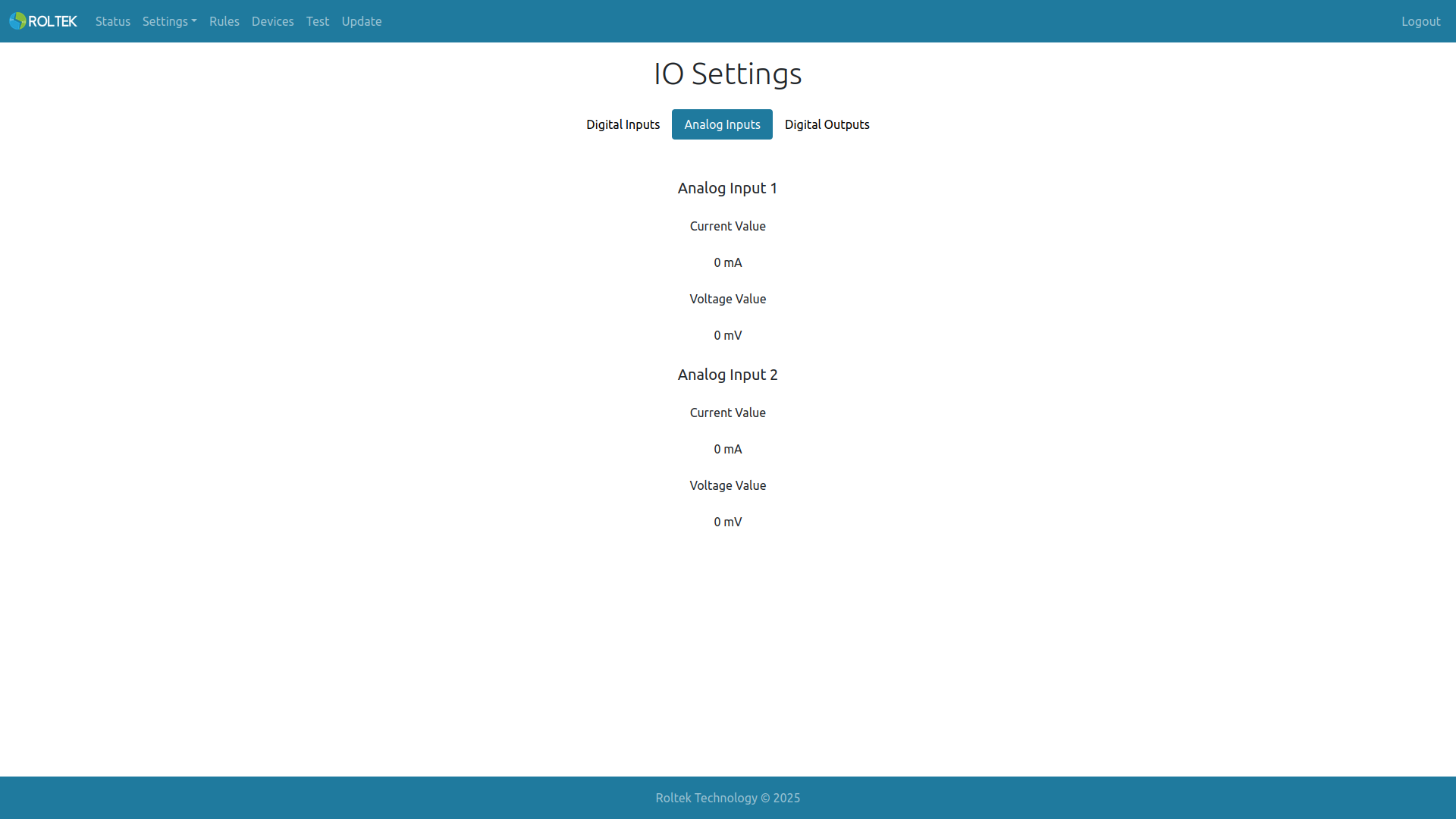

Im Analog Inputs-Tab kann der Benutzer den Status der analogen Eingänge beobachten.
