Web-Oberfläche
So verbinden Sie sich mit dem Gerät
Um sich mit der Geräteoberfläche zu verbinden, kann Ethernet oder Wi-Fi verwendet werden.
Um sich über Ethernet mit dem Gerät zu verbinden, muss die IP-Adresse des Benutzercomputers so eingestellt werden, dass sie im gleichen IP-Bereich wie das Gerät liegt und sich von der IP-Adresse des Geräts unterscheidet. Die Standardwerte des Geräts sind wie in der Tabelle angegeben:
| IP-Modus | Statische IP-Adresse |
| Standard-IP | 192.168.0.2 |
| Subnetzmaske | 255.255.255.0 |
| Standardgateway | 192.168.0.1 |
Um sich über Wi-Fi mit dem Gerät zu verbinden, kann das SSID MODPROBUS-XXXXXXXXXX (wobei die X-Teile die Seriennummer des Geräts darstellen) über ein mobiles Gerät oder einen Computer gesucht werden. Das Passwort ist die Seriennummer des Geräts. Der Router wird dem Client-Gerät automatisch eine IP-Adresse zuweisen. Die Standardwerte des Geräts sind wie in der Tabelle angegeben:
| Wi-Fi-Modus | AP |
| IP-Modus | Statische IP-Adresse |
| Standard-IP | 192.168.4.1 |
| Subnetzmaske | 255.255.255.0 |
| Standardgateway | 192.168.4.1 |

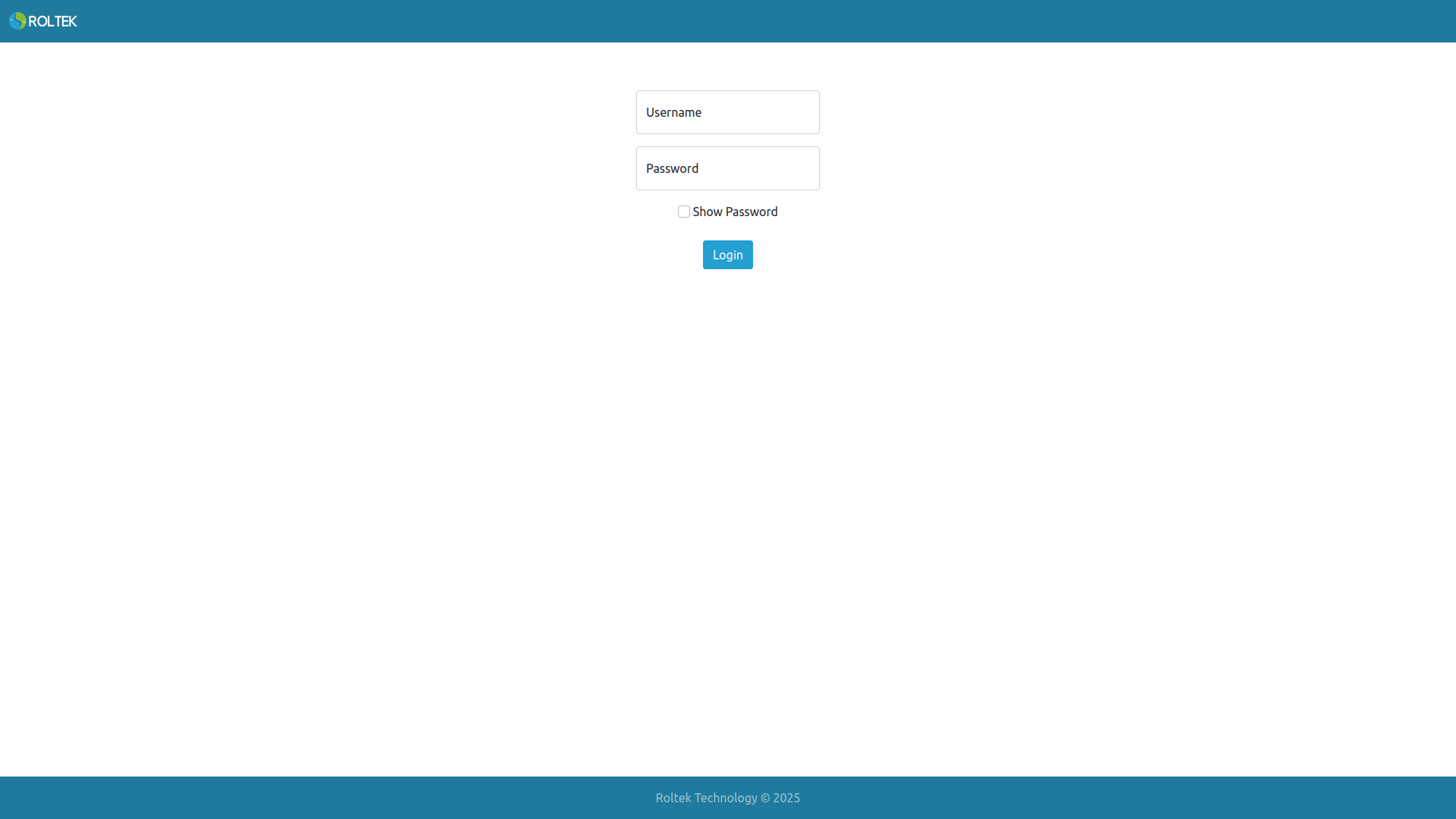

Wenn die Hardwareinstallation und der Verbindungsteil erfolgreich abgeschlossen sind, wird das Suchen der IP-Adresse des Routers (192.168.0.2 für die Ethernet-Verbindung, 192.168.4.1 für die Wi-Fi-Verbindung) oder der Adresse http://modprobus-XXXXXXXXXX.local (wobei die X-Teile die Seriennummer des Geräts darstellen) in der Adresszeile des Webbrowsers den Browser zur Anmeldeseite des Routers weiterleiten.
Wichtig: Es kann sich nur ein Client-Gerät mit dem AP verbinden und nur ein Client kann sich in die Benutzeroberfläche einloggen.
| Benutzername | admin |
| Passwort | admin |

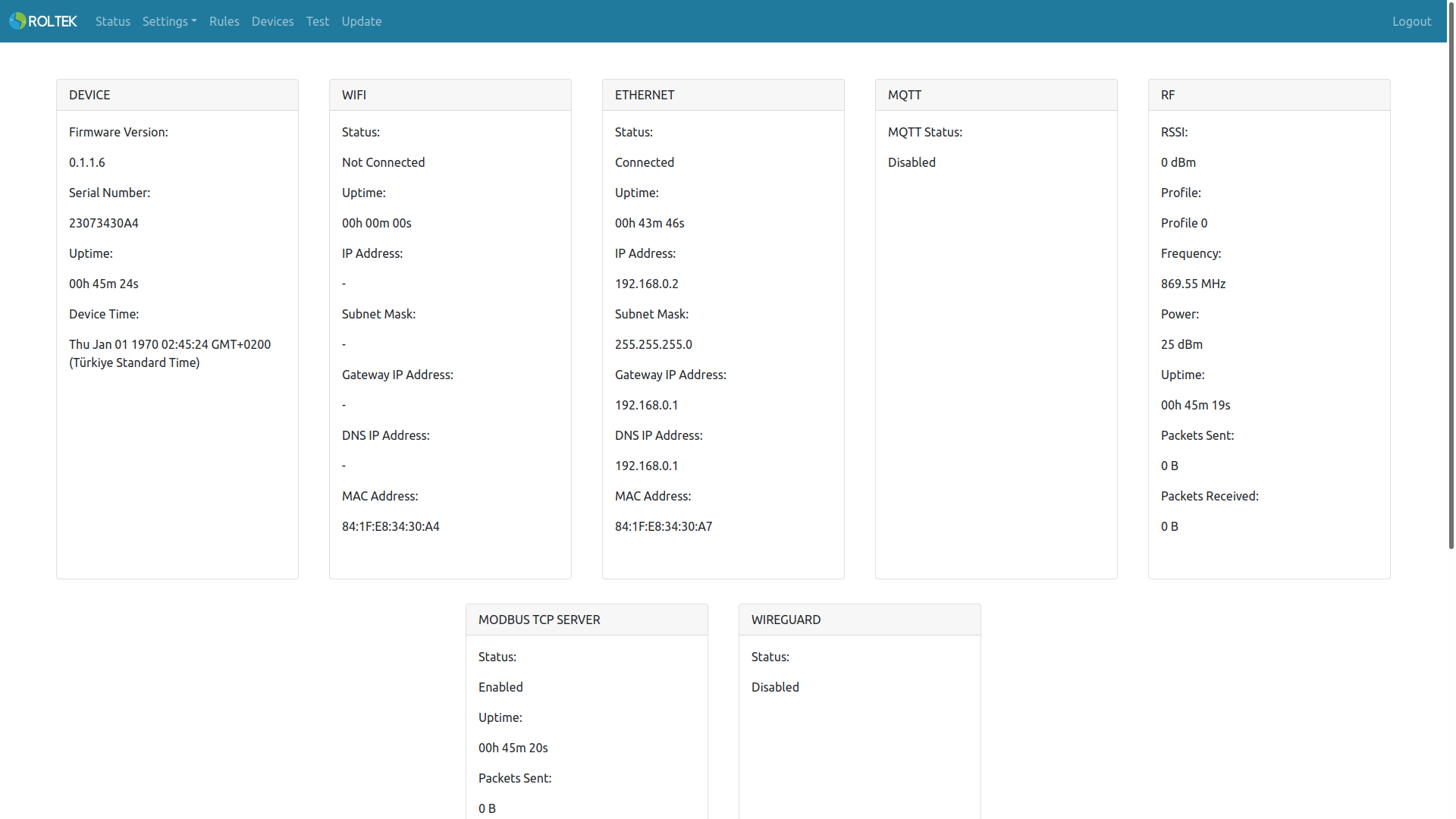

Wenn der Login erfolgreich ist, sollte die Status-Seite geöffnet werden.
Auf diesem Bildschirm kann der Status des Geräts beobachtet werden. Die folgenden Einstellungen können in den entsprechenden Abschnitten im Einstellungen-Tab konfiguriert werden:
- Gerät
- RF
- WiFi
- Ethernet
- Modbus
- MQTT
- IO
- Datum & Uhrzeit
- Firewall
- Ping
- Wireguard
Im Regeln-Tab können andere Modbus-Geräte, MQTT-Publisher und MQTT RPC konfiguriert werden.
Im Geräte-Tab können die Einstellungen für das Hinzufügen anderer ModProBus-Geräte zum RF-Netzwerk konfiguriert werden.
Im Test-Tab können die RF-Verbindungen anderer ModProBus-Geräte getestet werden.
Im Update-Tab kann ein Software-Update für das Gerät durchgeführt werden.
