Hinzufügen eines externen RF-Modems

Auf der Devices-Seite kann der Benutzer ModProBus-Geräte zum Netzwerk hinzufügen oder daraus entfernen. Der Benutzer kann auch die Route zum Gerät festlegen.

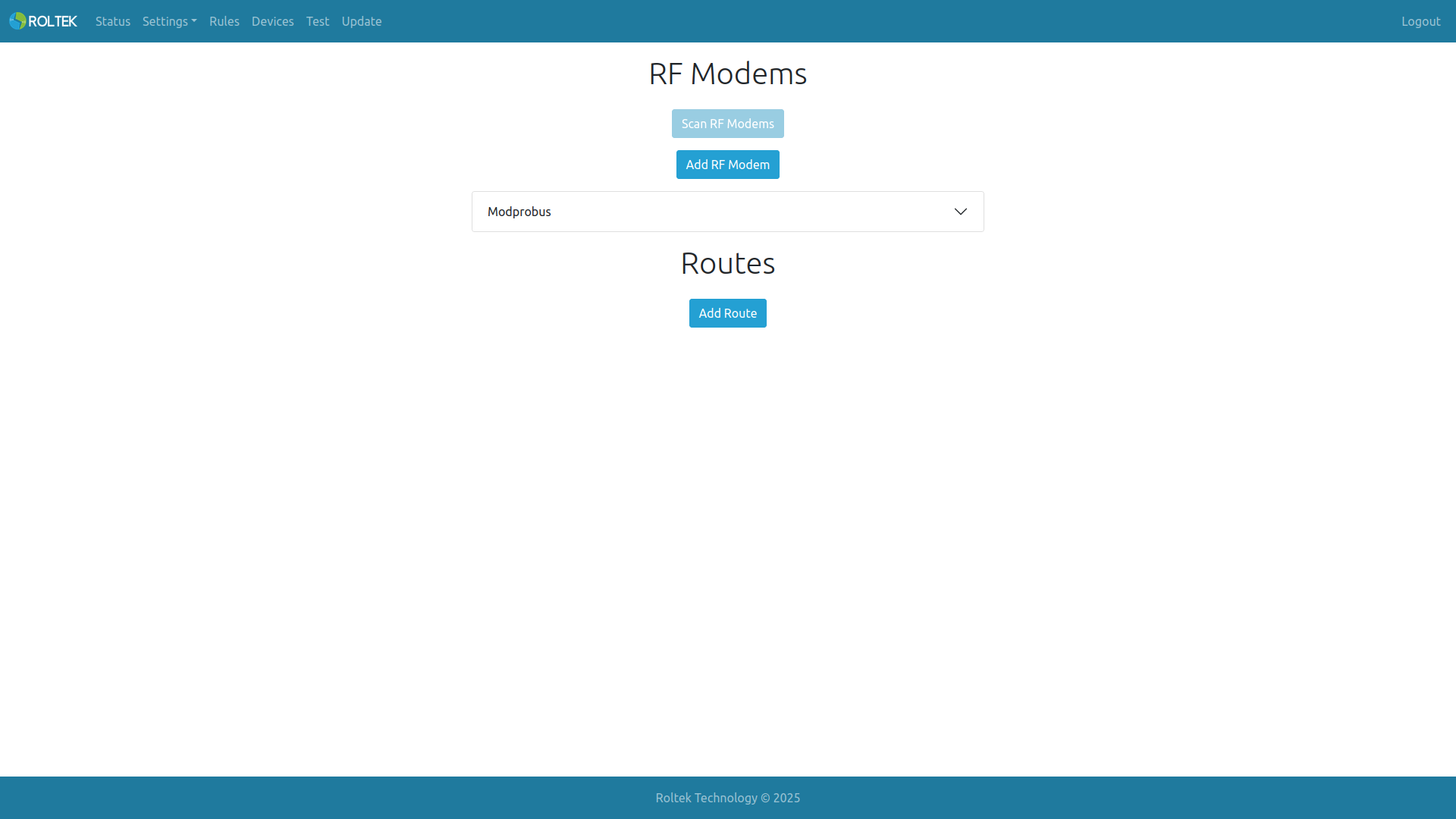

RF Modems

Der Benutzer kann bis zu 10 RF-Modems hinzufügen.

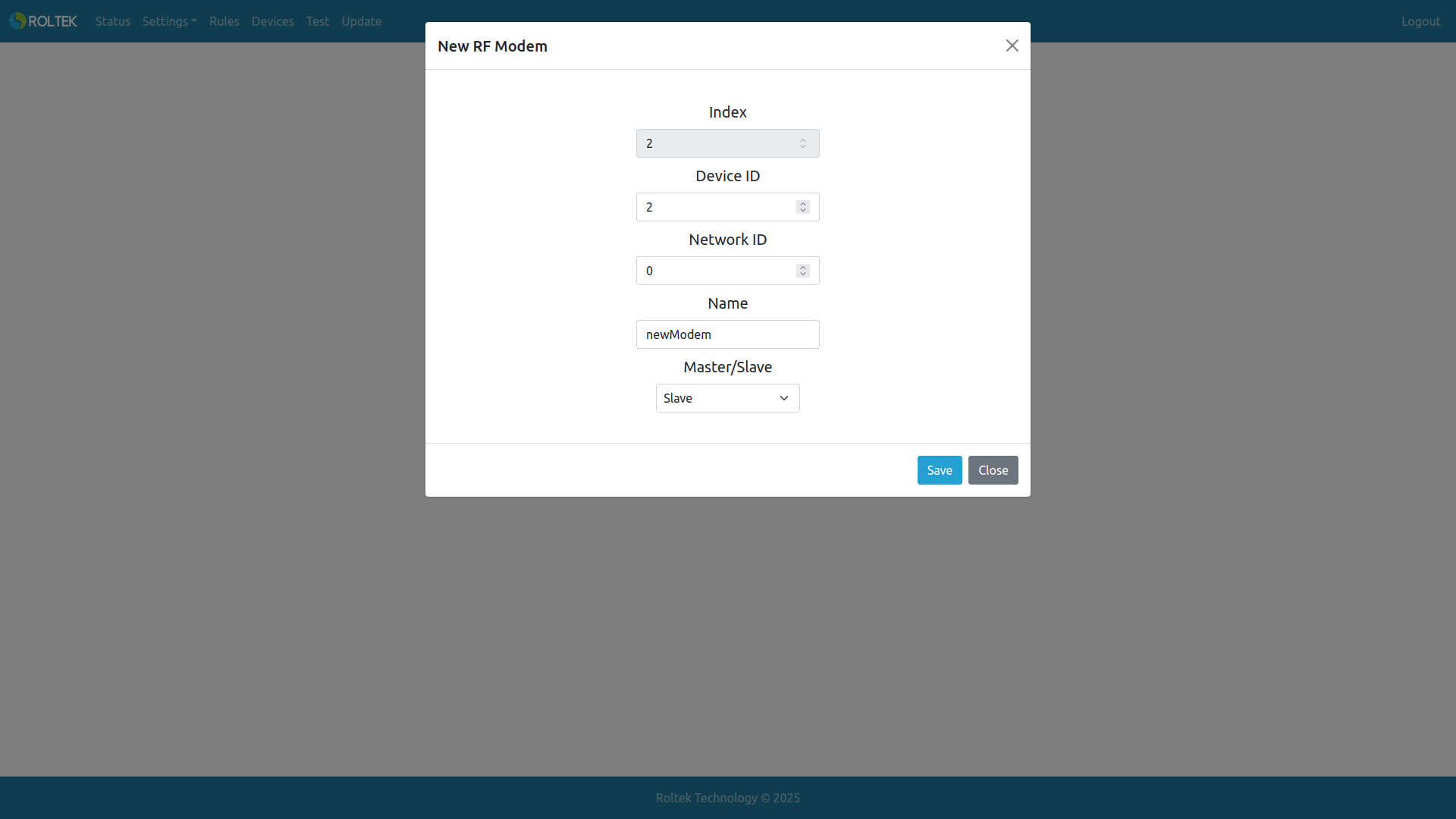

Der Benutzer kann ModProBus-Geräte zum Netzwerk hinzufügen, indem er auf die Schaltfläche Add RF Modem klickt.

Parameter	Beschreibung	Werte
Index	Der Indexwert des RF-Modems. Wird automatisch vom Gerät zugewiesen, kann nicht geändert werden.
Device ID	ID des Geräts.	0-254.
Network ID	Network ID des Geräts.	0-254.
Name	Name des RF-Modems. (Maximale Länge 16)
Master/Slave	Die Rolle des Geräts im Netzwerk.	Master Slave

Es kann nur einen Master in einem Netzwerk geben.

Modbus Devices

Für jedes RF-Modem können bis zu 10 Modbus-Geräte hinzugefügt werden.

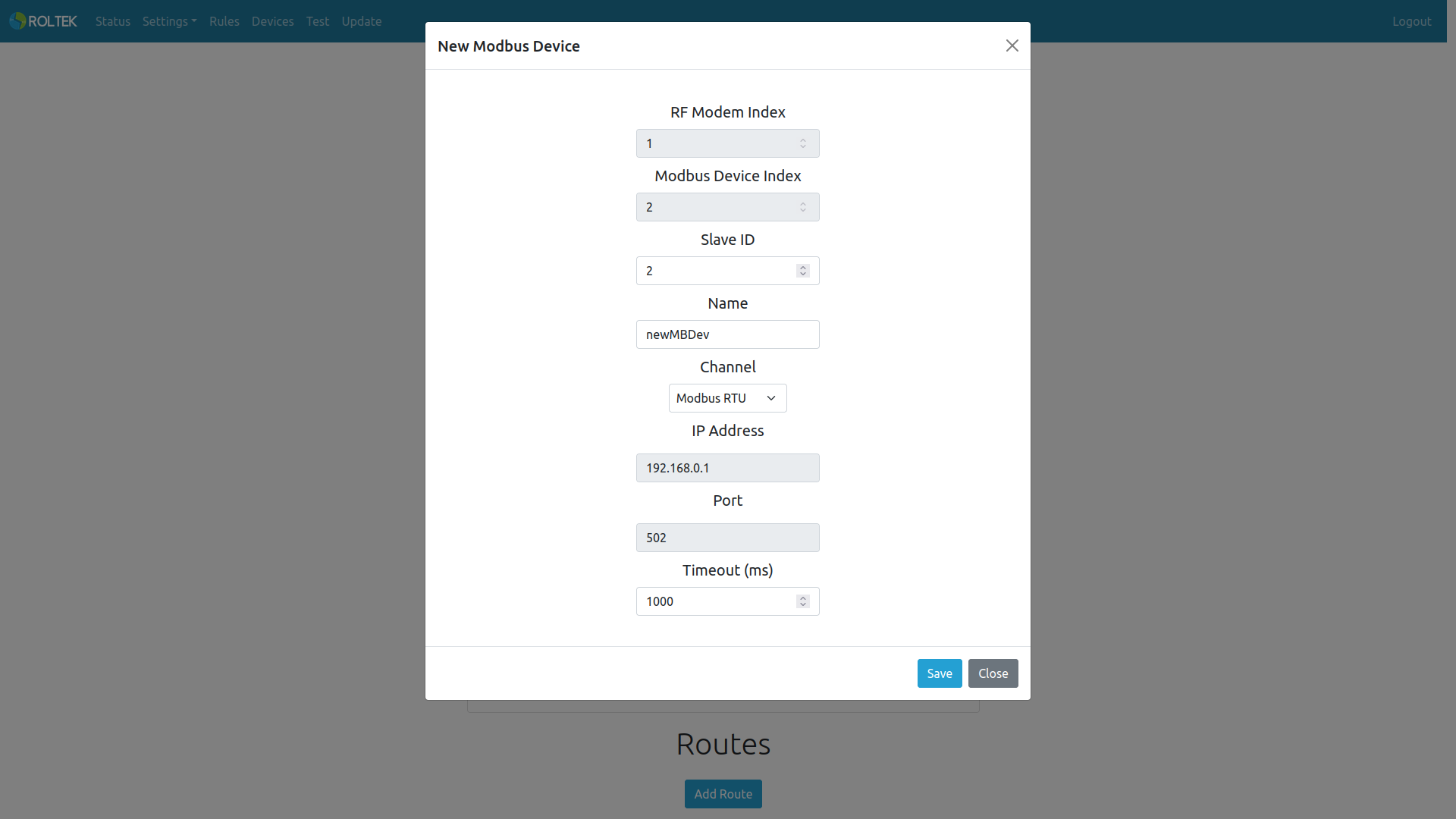

Der Benutzer kann Modbus-Geräte zu RF-Modems hinzufügen, indem er die Schaltfläche Add Modbus Device verwendet.

Parameter	Beschreibung	Werte
RF Modem Index	Der Indexwert des RF-Modems. Wird automatisch vom Gerät zugewiesen, kann nicht geändert werden.
Modbus Device Index	Der Indexwert des Modbus-Geräts. Wird automatisch vom Gerät zugewiesen, kann nicht geändert werden.
Slave ID	Slave ID des Modbus-Geräts.	0-255
Name	Name des Modbus-Geräts (Maximale Länge 16)
Channel	Art der Verbindung.	Modbus RTU Modbus TCP/IP
IP Address	Wenn die Option Modbus TCP/IP ausgewählt ist, muss der Benutzer die IP-Adresse des Geräts eingeben.
Port	Wenn die Option Modbus TCP/IP ausgewählt ist, muss der Benutzer die Portnummer des Geräts eingeben.
Timeout (seconds)	Die Zeitüberschreitung beim Lesen von Daten vom Modbus RTU oder Modbus TCP-Gerät.

Routes

Für jedes Netzwerk kann der Benutzer maximal 5 Routen hinzufügen.

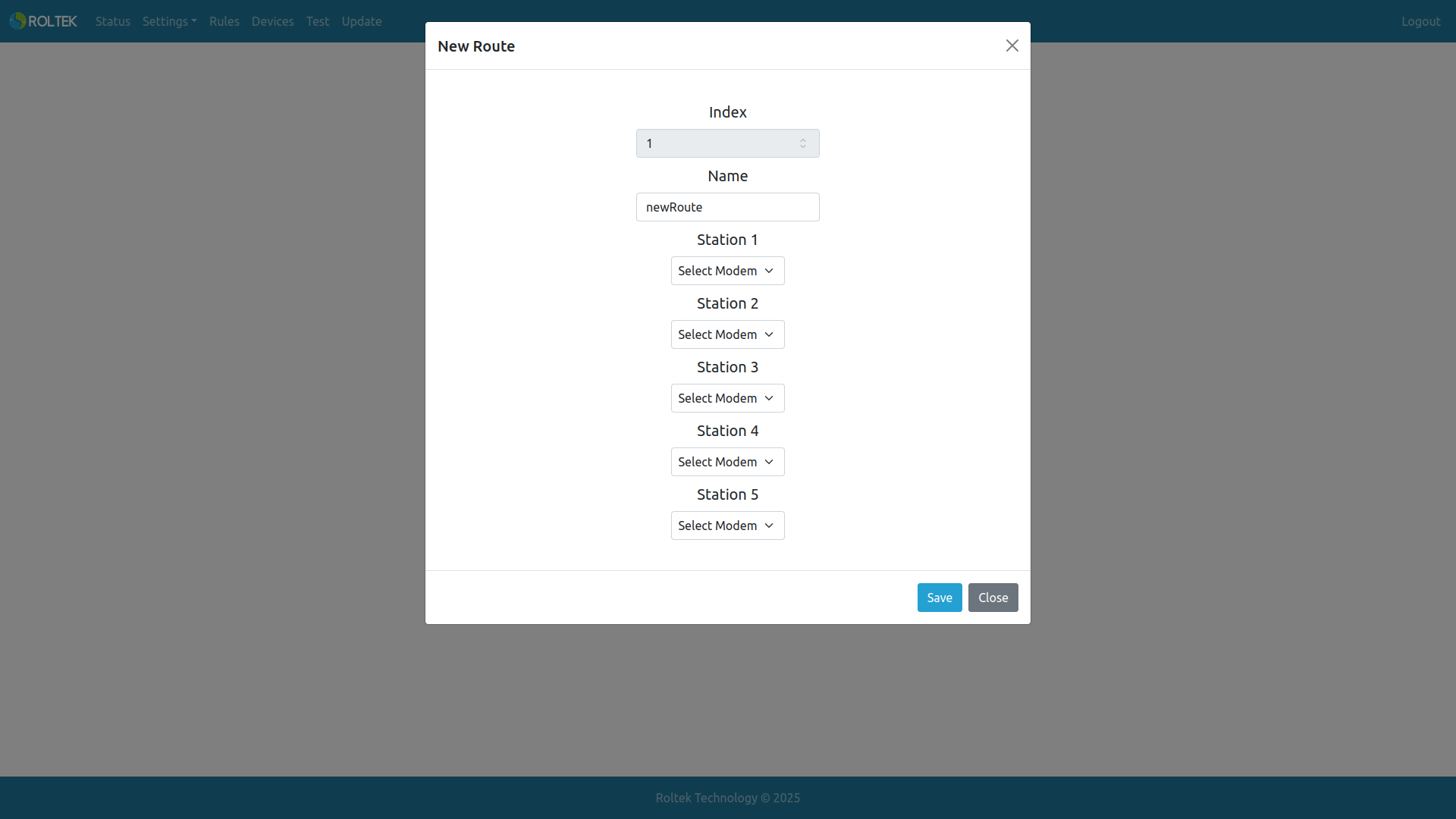

Der Benutzer kann Routen zum Netzwerk hinzufügen, indem er die Schaltfläche Add Route verwendet.

• Index: Der Indexwert der Route. Wird automatisch vom Gerät zugewiesen, kann nicht geändert werden.
• Name: Der Name der Route. (Maximale Länge 16).
• Station 1-5: RF-Modem, das zur Route hinzugefügt werden soll.
